通常のリレーが負荷を吸収できなくなったときに、高電力コンタクタが重要になり始めます。実際には、多くのコンタクタは 15 A 以上で始まり、産業用モデルでは数百または数千アンペアを切り替えることができます。モーター、バッテリー システム、ヒーター バンク、または配電盤用に選択する場合、決定が電流定格で止まることはほとんどありません。また、突入電流、デューティ サイクル、電圧の種類、アーク制御、コイル ドライブ、デバイスが設置される環境によっても異なります。
負荷が重く、開閉頻度が高く、接点開離時のアークエネルギーが大きい場合にはコンタクタを選択してください。負荷が中程度で、パッケージが小さく、スイッチングデューティが軽い場合は、大電流リレーまたは小型モジュールを選択してください。境界は固定されていません。 30 A リレーは、負荷が抵抗ヒーターではなくモーターであるため、あるキャビネットでは正常に動作しても、別のキャビネットでは早期に故障する可能性があります。
高電力コンタクタが負荷時にどのような動作をするか
コンタクタの内部には、コイル、磁気コアとアーマチュア、主接点、消弧システムという 4 つの機能グループがあります。低電力制御信号がコイルに通電します。磁力によりアーマチュアが引き寄せられ、主接点が閉じます。コイルの通電が遮断されると、スプリングがアーマチュアを戻して接点を開きます。常開コンタクタでは、コイルに電力が供給されるまで主回路はオフになります。この構成により、PLC 出力、サーモスタット、またはパイロット デバイスがより大規模な回路を安全に制御できるようになります。
設計上の主な課題は、接点を閉じることではありません。それはそれらを開くことです。負荷がかかって接点が離れると、電流がアークを維持して金属を侵食し、温度を上昇させ、遮断を遅らせる可能性があります。したがって、コンタクタには、アーク シュート、磁気ブローアウト コイル、スプリッター プレート、真空チャンバー、またはガス充填チャンバーが追加されます。正しい方法は、電流、電圧、電源が AC か DC かによって異なります。
コンタクタは、期待される義務の点でもリレーとは異なります。コンタクタは年間何千回もモーターを起動する可能性があるため、バネの力、接点の材質、端子の温度上昇が重要です。高電流リレーは、信号リレーとコンタクタの間に配置されます。
コンパクトな設計でもさらに大電流が必要な場合は、高電流リレーが実用的な代替手段となります。 CY T90 シリーズは、30 A および 40 A バージョンで提供される高電流 SPDT リレーです。

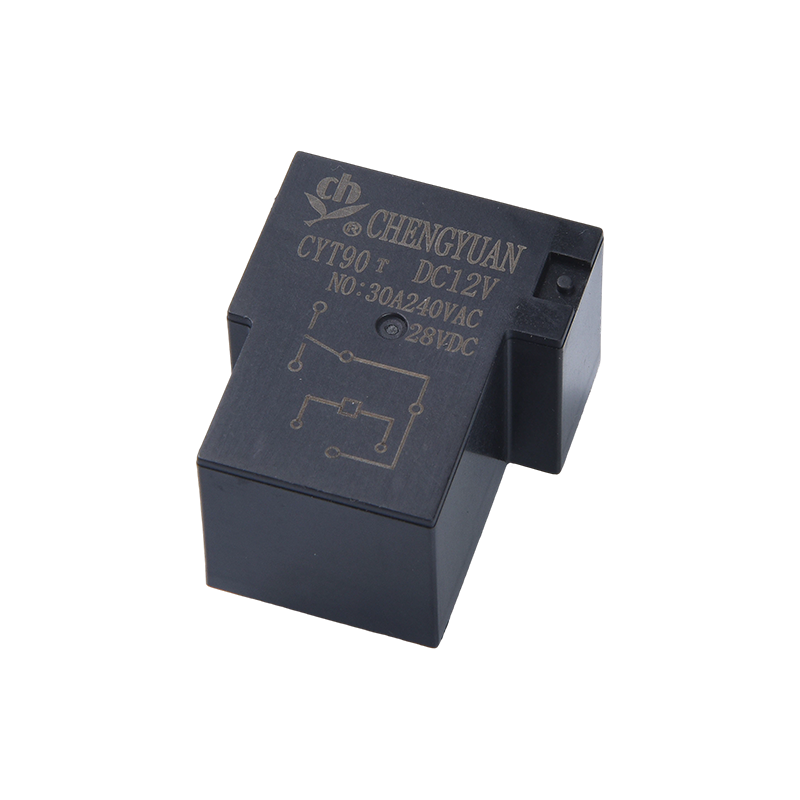

CYT90 高電流 SPDT パワー リレー スペースが狭い負荷のスイッチング用のコンパクトな大電流 SPDT リレー。 IEC コンタクタの定格とアークの動作を比較する前に役立ちます。 製品を見る→ 重要な評価と使用カテゴリー
データシートの電流が十分ではありません。抵抗負荷用に定格 40 A のコンタクタは、モータ定格がはるかに低い場合があります。 IEC 利用カテゴリーはこの違いを説明しています。 AC-1 は、無誘導負荷またはわずかに誘導性の負荷をカバーします。 AC-3 は、コンタクタがロックされたロータ電流で閉じ、定格電流で開くかご形モータを対象としています。 AC-4 は、高電流でコンタクタが開き、深刻なアーク放電に直面するインチングおよびプラグのデューティをカバーします。 DC アークはゼロ交差で自己消弧しないため、DC カテゴリも同様に要求が厳しくなります。
以下の表を使用して、コンタクタと高電流リレーが通常どのように適用されるかを比較してください。値は一般的なガイダンスであり、メーカーのデータシートや該当する規格に代わるものではありません。
負荷スイッチングの決定のための大電力コンタクタと大電流リレーを比較した表。 | 特徴 | ハイパワーコンタクタ | 大電流リレー |
| 標準電流 | 多くの場合、15 A を超え、最大数千アンペアに達します | 一般的には 10 A ～ 40 A ですが、それ以上のものもあります |
| デザインの主な焦点 | モーター始動、高遮断容量、アーク制御 | コンパクトなスイッチング、絶縁、PCB またはパネルの統合 |
| アーク制御 | アークシュート、ブローアウト、真空、またはガス室 | より小さなアーク抑制、接点間隔、および材質 |
| デューティサイクル | 頻繁なスイッチングとモーター負荷 | 中程度のスイッチング、抵抗負荷または軽度の誘導負荷 |
| コイルドライブ | より高いコイル電力、専用制御回路 | コイル電力の低下、多くの場合電子機器によって駆動される |
| 取り付け | パネル、DINレール、バスバー | PCB、プラグイン、DIN レールモジュール |
| ベストフィット | モーター、バッテリーシステム、配電 | 制御回路、小型負荷、リレーモジュール |
その他の定格には、コイル電圧、絶縁電圧、開閉容量、機械的寿命、電気的寿命、端子の種類、取付方法などがあります。電流が正しくてもコイル電圧が間違っているコンタクタは確実に動作しません。
必要な定格がリレーの範囲内にある場合、CY T91 などの 30 A ～ 40 A SPDT リレーは、より小さなパッケージで大電流スイッチングを提供できます。

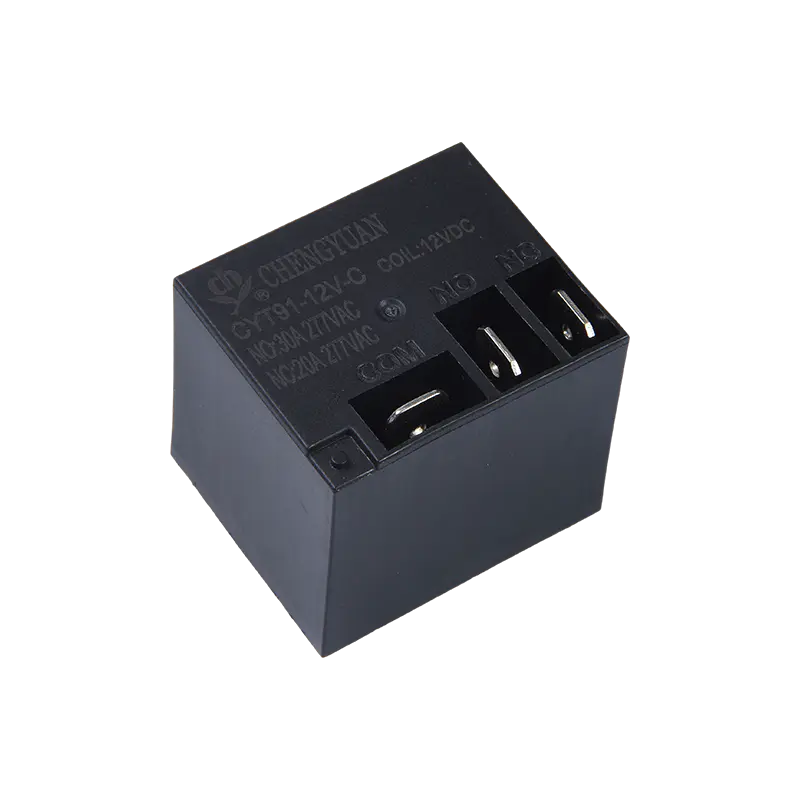

CYT91 / T91 高電流 SPDT パワー リレー 狭いスペースでの大電流スイッチング用のコンパクトな 30 A SPDT パワー リレー。 AC または DC コンタクタのアーク動作を検討する前に、リレーの代替品を検討してください。 製品を見る→ AC スイッチと DC スイッチは互換性がありません
AC コンタクタは自然電流ゼロの恩恵を受けるため、アークが消える可能性があります。 DC コンタクタは連続的なアークに直面しており、このアークは急速に引き伸ばされ、冷却され、分割される必要があります。そうしないと、接点ギャップが全電圧に耐える必要があります。このため、DC コンタクタは、同じ定格電流の AC デバイスと比較して、接点構造、磁気噴断、および物理的サイズが異なることがよくあります。
高電圧 DC アプリケーションでは、この違いが明らかです。バッテリーパック、太陽電池アレイ、充電システムは、メインスイッチが開いた後でも危険なエネルギーを供給する可能性があります。コンタクタは回路を安全に遮断し、負荷を分離し、溶着に耐える必要があります。公称電圧だけでなく、実際の時定数、短絡電流、最大電圧を確認してください。
ACコイルとDCコイルも異なります。コイルを制御電源に合わせて、ピックアップ、ドロップアウト、保持電流を確認します。
高電力コンタクタ プロジェクトの選択チェックリスト
- 負荷を定義します。抵抗性、誘導性、容量性、モーター、変圧器、またはバッテリー負荷を特定します。定常電流と突入電流に注意してください。
- スイッチング電圧を確認してください。公称電圧、最大電圧、および過渡電圧を記録します。 AC 要件と DC 要件を分離します。
- 利用カテゴリーを選択します。 AC-1、AC-3、AC-4、DC-1、または実際の業務に応じたカテゴリーを使用してください。
- コイルを合わせます。コイル電圧、AC または DC、ピックアップ、ドロップアウト、保持電流を確認します。
- デューティサイクルを確認してください。 1 時間あたりの動作と予想される電気的寿命を見積もります。モーターのジョギングは寿命を急速に縮める可能性があります。
- アーク抑制と端子を見直してください。アークチャンバー、噴出方向、端子トルク、バスバーまたは基板のレイアウトを確認します。
- 環境と基準を検証します。周囲の温度、湿度、振動、汚染度、必要な認証を確認してください。
- プロトタイプをテストします。製品リリース前に、最悪の場合の電圧と電流でのメークテストとブレークテストを実行します。
パネルビルダーにとって、レールに取り付けられたモジュールにより配線と交換が簡素化されます。 MCYF3 14F レール リレー モジュールなど、16 A 接点を備えた DIN レール リレー モジュールは、完全なコンタクタではサイズが大きくなりそうなコンパクトな産業用制御タスクを処理できます。
MCYF3 14F DIN レール リレー モジュール モジュール式 16 A レールに取り付けられたリレー モジュールは産業用集中制御用で、フル コンタクタが大きすぎる場合の配線と交換を簡素化します。 製品を見る→ アプリケーションと統合ポイント
高電力コンタクタは、低電力信号で高エネルギー回路を制御する必要がある場所に使用されます。一般的な例は次のとおりです。
- モータースターターとポンプコントロールパネル。コンタクターが始動電流を処理します。
- HVAC コンプレッサーとファン。頻繁なサイクルと誘導負荷により堅牢な接触が求められます。
- バッテリーのエネルギー貯蔵と DC 配電。絶縁とアーク抑制が安全上重要です。
- 高電圧 DC を確実に切り替える必要がある太陽光インバーターおよび充電装置。
- 工業用暖房および照明バンクでは、抵抗負荷が依然として大電流容量を必要とする可能性があります。
統合はコンタクタ自体と同じくらい重要です。筐体サイズは発熱に影響します。配線長は電圧降下やサージに影響します。コイル抑制により、PLC 出力の損傷を防ぐことができます。コイルの種類に応じて、RC スナバ、フライバック ダイオード、またはバリスタを使用します。
一般的な調達リスクとその軽減方法
最も一般的な間違いは、ヘッドラインの電流定格のみを比較することです。 40 A リレーと 40 A コンタクタは仕様上は似ているように見えますが、遮断容量、デューティ サイクル、および熱挙動は大きく異なる場合があります。もう 1 つのリスクは、AC 定格のコンタクタが DC で動作すると仮定することです。通常は、少なくとも安全に、または長期間はそうではありません。
調達チームは、データシートの改訂、コイル電圧、接点の配置、端子の向き、認証書類も確認する必要があります。アプリケーションに安全機能が含まれる場合は、検証用のテストデータとサンプルをリクエストしてください。
カスタムまたは中程度の規模のプロジェクトの場合、リレーのメーカーと直接連携することで、選択ループを短縮できます。このサイトの背後にある会社は、1996 年以来リレーと産業用制御モジュールを製造しており、利用可能な製品に対して負荷、コイル、および取り付け要件を検討できます。を確認できます。 会社の背景 または 見積もりのためにアプリケーションの詳細を送信する .
デバイスを実際の負荷に一致させる
カタログ ページではなく、ロードから始めます。電流、電圧、突入電流、デューティサイクル、環境、必要な寿命を定義します。次に、高電力コンタクタ、高電流リレー、または DIN レール モジュールが適切なスイッチング レベルであるかどうかを判断します。コンタクタは、重負荷および頻繁な動作向けに設計されています。高電流リレーとモジュールは、負荷が中程度であり、パッケージがコンパクトである必要がある場合に適しています。
アプリケーションが限界に達している場合は、テストしてください。室温でのベンチテストに合格したデバイスでも、60℃の密閉キャビネットでは故障する可能性があります。抵抗負荷を保持するコンタクタは、モータの始動時に溶着する可能性があります。追加の検証ステップは、通常、現場での失敗よりもコストがかかりません。
