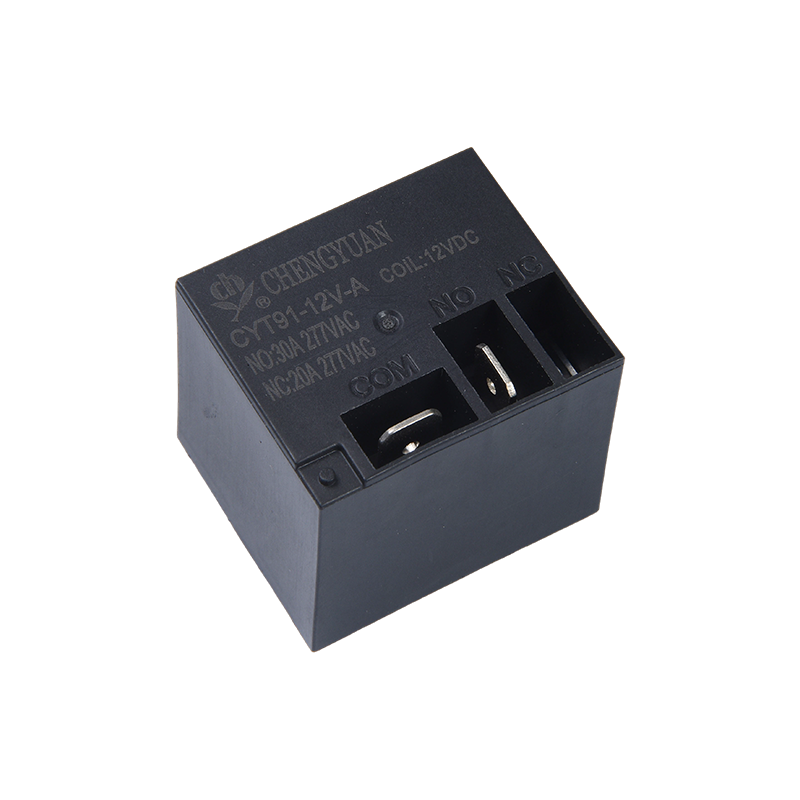

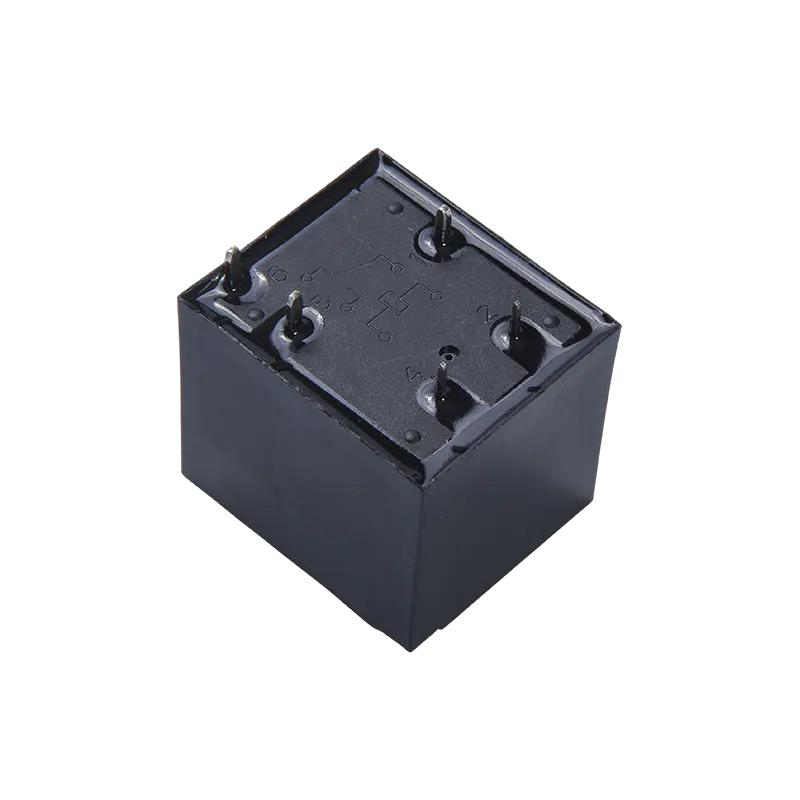

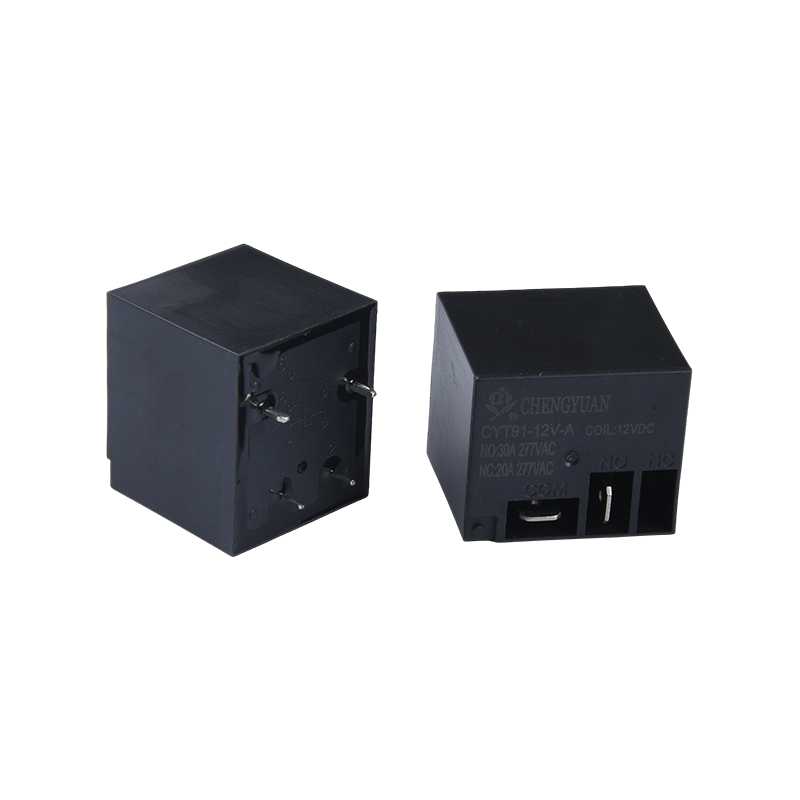

1. 製品の利点
大電流コンパクト設計: 小さな体積で20A/30Aの高負荷開閉容量を実現し、高い電力密度を提供し、設置スペースを節約します。
強化された通電構造: オプションの銅端子バージョンは、より低い接触抵抗とより強力な通電容量を提供し、発熱を低減し、大電流下での長期信頼性を向上させます。
広電圧駆動: 広いコイル動作電圧範囲 (3 ～ 48VDC) で、特に自動車エレクトロニクス、バッテリ駆動機器、およびさまざまな DC 制御システムに適しています。
2. 主な特徴
負荷容量: 250VAC または 28VDC で最大 30A の負荷スイッチングをサポートし、ほとんどの高電力抵抗負荷および誘導負荷の制御ニーズを満たします。
接点構成：SPDT（単極双投）構造を採用しており、ノーマルオープン接点とノーマルクローズ接点が1つずつあり、単純な回路のスイッチングやオン/オフ制御に適しています。
効率的な駆動: 通常のコイル消費電力は 0.9 W で、高い駆動効率と制御回路への負担を軽減します。
耐久性のある設計: 堅牢な構造、接点材料、圧力が大電流アーク放電用に最適化されており、電気的寿命が長くなります。
3. 主な用途
車載エレクトロニクス: バッテリー管理、事前充電回路、ヒーター、送風機、および高出力照明制御のために電気自動車および従来の自動車で使用されます。
産業機器: 中小型モーター、コンプレッサー、産業用ヒーター、配電ユニットを制御します。
家電製品：瞬間湯沸かし器、高出力厨房機器、エアコンコンプレッサー、大電流スイッチングを必要とする暖房機器などに使用されます。
エネルギー制御: 太陽光発電システムや充電装置の大電流 DC 回路のメイン制御スイッチとして機能します。
| 連絡先データ |
| タイプ | CYT91 |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 6VDCにて) |
| 定格負荷（抵抗負荷） | 20A/30A AC250V |
| 最大。電流の切り替え | 20A/30A |
| 最大。 スイッチング電圧 | 250VAC |
| 最大。スイッチング電源 | 5000VA/7500VA |
| 特徴 |
| 動作時間（定格コイル電圧時） | 15ms最大 (ダイオードなし) |
| リリース時間 | 最大10ms (ダイオードなし) |
| 絶縁抵抗 | 分。 1000MΩ（500VDCにて） |
| 絶縁耐力 | 開いた接点間:1500VAC、50/60Hz、1分間 |
| コイルと接点間: 2500VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10-55Hz、複振幅1.5mmの場合 |
| 機能的 | 10-55Hz、複振幅1.5mmの場合 |
| ホック抵抗 | 機能的 | 10G 分 |
| 破壊的 | 100G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約28g |
コイルデータ（20℃）
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 5 | 180 | 27 | 約0.9W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
上記データは初期値です。コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

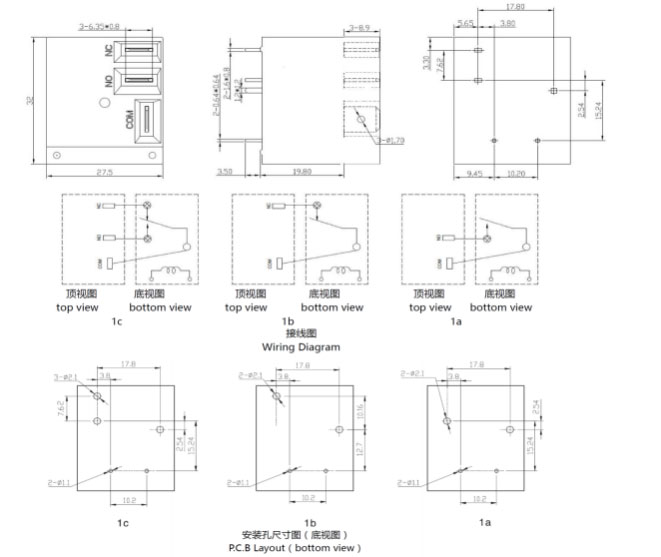

外形寸法、配線図、PCB レイアウト (単位:mm)

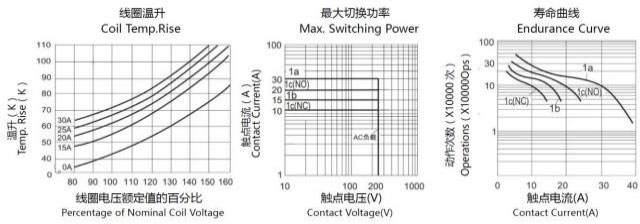

特性曲線
注文情報
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：タイプ：CYT91
2: 極数: 1-1 極
3: 連絡先の手配: A フォーム A; B フォーム B ; C フォーム C
4: 公称電圧: 5、6、9、12、15、18、24、48VDC
5: エンクロージャの色: B-ブラック。 L-ブルー
6: コイル電力: D-0.9W
7: 保護構造: S-Flux 耐性、
SH- 密閉型 洗濯可能
8: 特別なパラメータ: Nil-Standard タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
