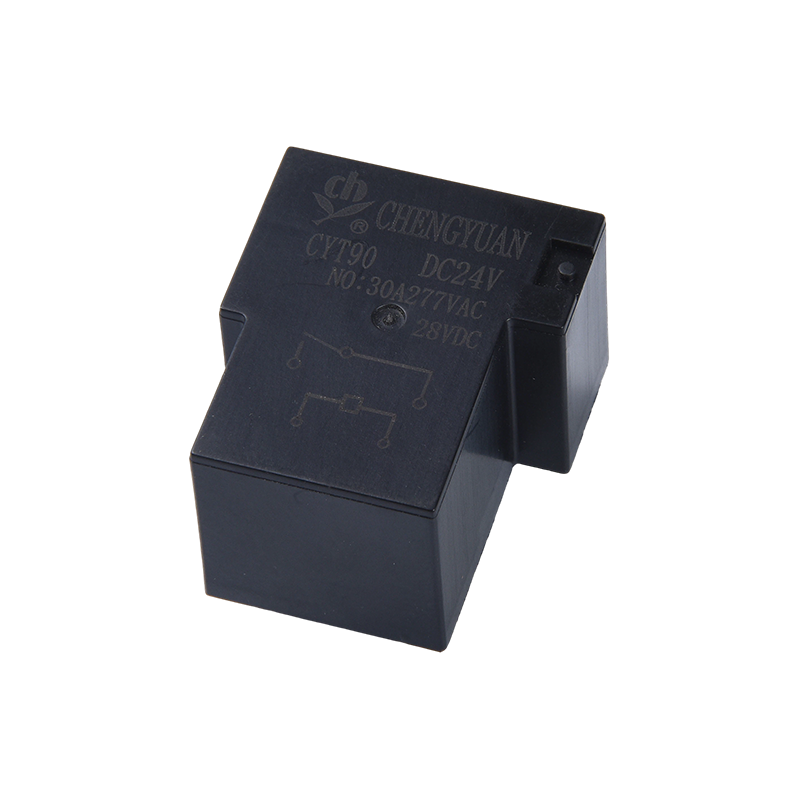

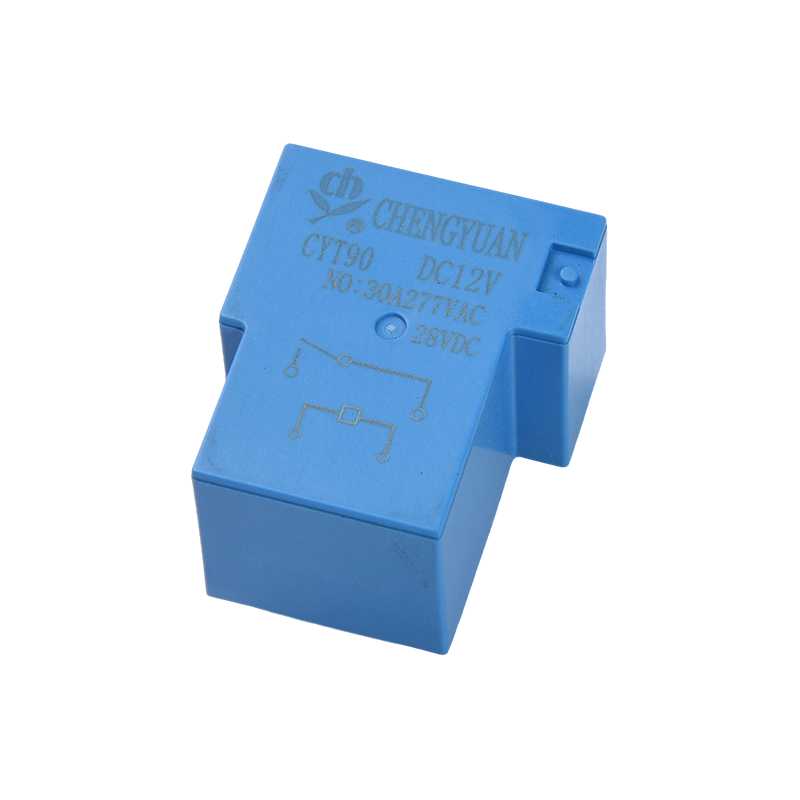

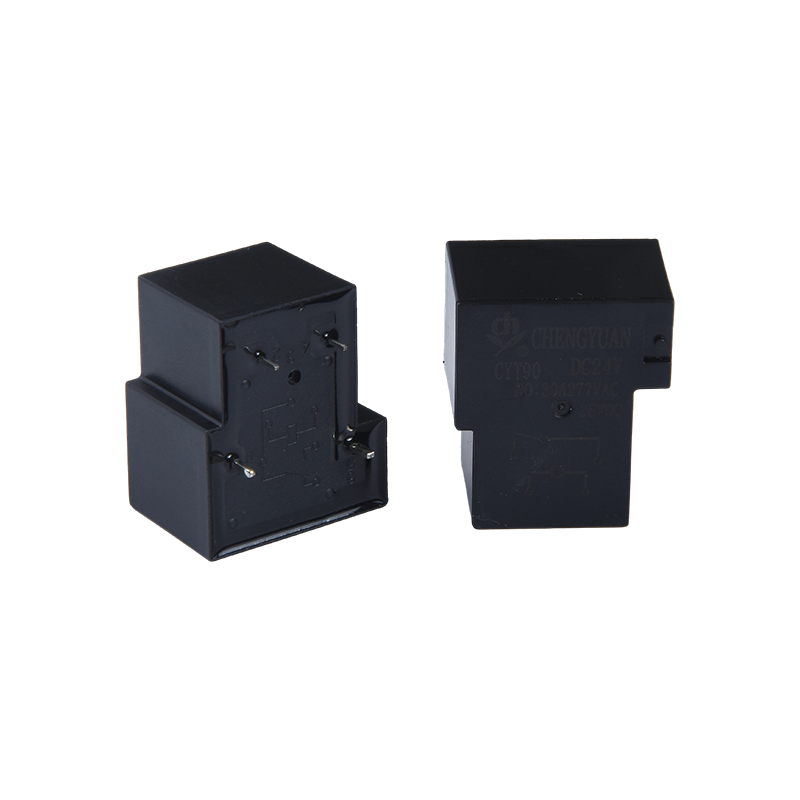

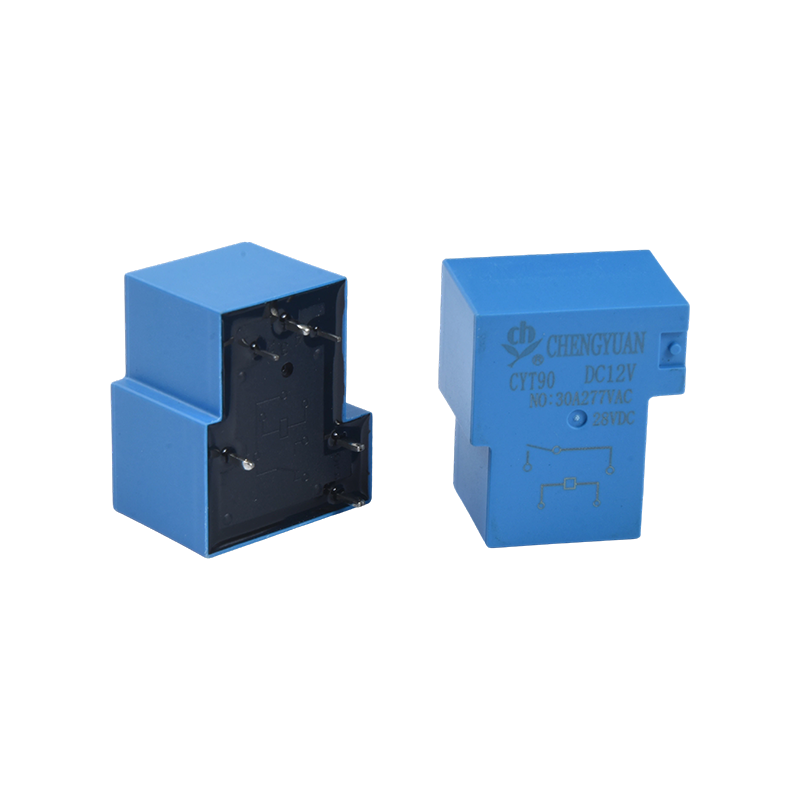

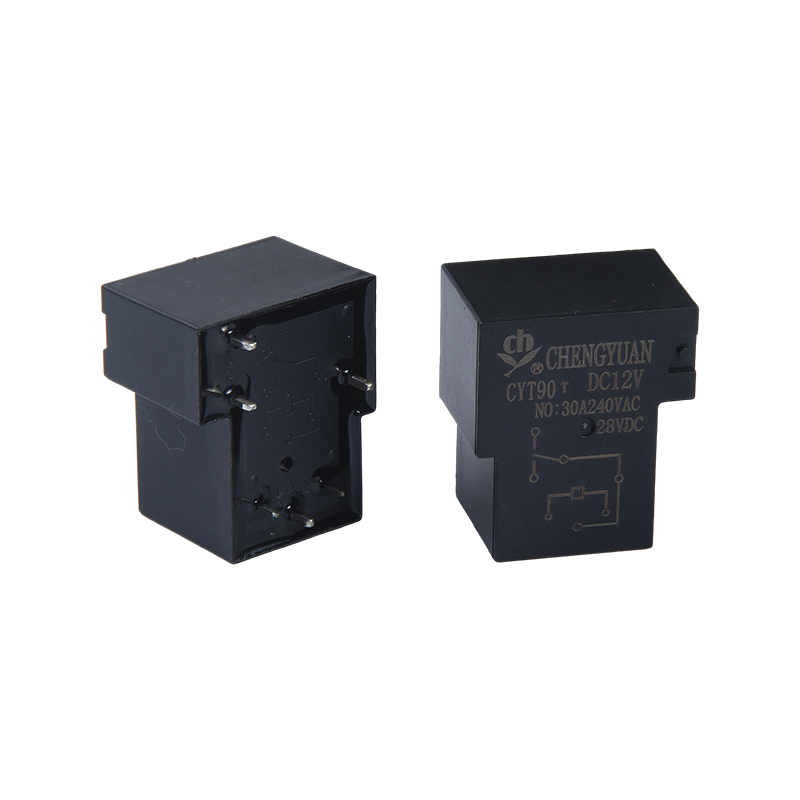

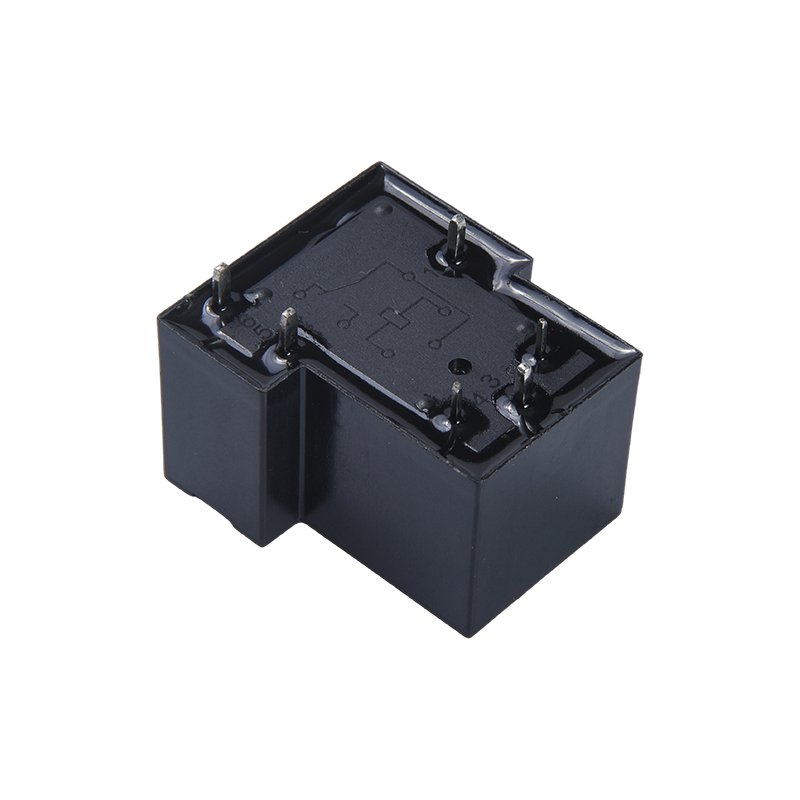

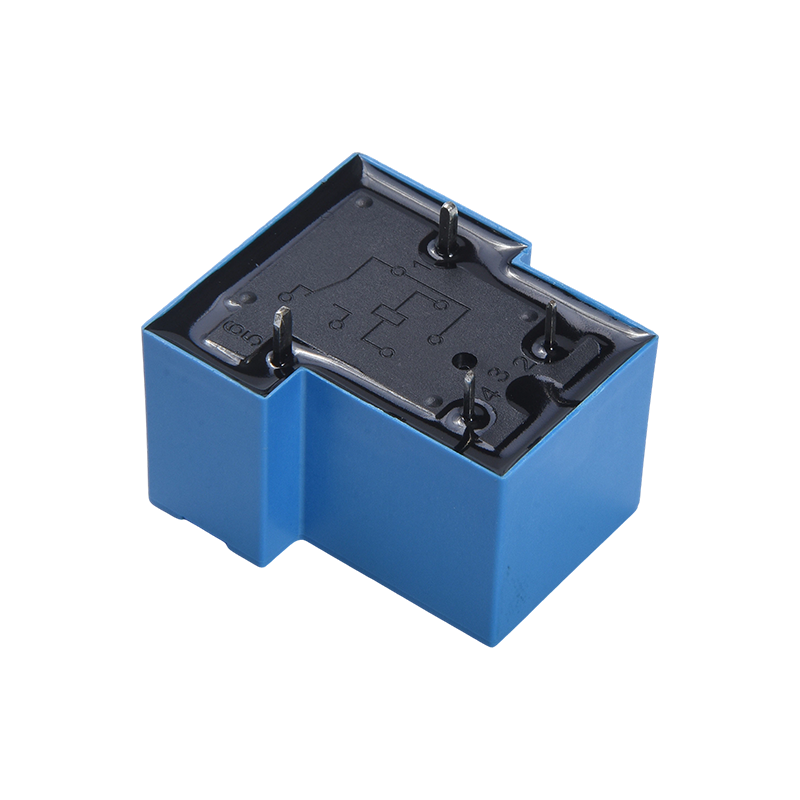

I. 特徴:
1. 複数の取り付けオプション: さまざまな機器の設置シナリオに合わせてさまざまな取り付けオプションを提供し、設置の利便性を向上させます。
2. コンパクト設計: 小型高出力リレーとしてコンパクトなサイズなので、内部の設置スペースを節約できます。
3. SPDT 構造: 単極双投構造を採用し、明確なスイッチング ロジックを提供し、さまざまな大電力回路のスイッチング ニーズに適応します。
II.コア機能と適用可能なシナリオ:
1. コア機能: 大電流スイッチング制御、信号変換、および負荷スイッチング機能を提供し、高電力機器回路の安定した動作を保証します。
2.家電製品：エアコン、IH調理器、冷蔵庫、炊飯器などの家電製品に適しており、高電力負荷スイッチング制御が可能です。
3. 産業用制御: 産業用オートメーションのヒーター、換気装置、その他の機器に適しており、産業シナリオの大電流制御ニーズに対応します。
4. スマートホームと新興テクノロジー: セキュリティ機器、照明システム、新エネルギー機器、モノのインターネットに適用され、信号変換と負荷スイッチングをサポートします。
IV.主な利点:
1. 高電力処理: 高接点電力設計は 20A/30A の大電流シナリオを確実に処理し、強力な適応性を提供します。
2. 柔軟な設置: さまざまな機器設置要件に対応できる複数の設置オプションが利用可能です。
3. 幅広い用途：家電、産業用制御、スマートホーム、新エネルギーなど多分野をカバーし、高い汎用性を発揮します。
4. 小型・高出力：小型で高出力を実現し、装置の小型化と高出力制御の両立を実現します。
連絡先データ
| タイプ | CYT90 |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 6VDCにて) |
| 定格負荷（抵抗負荷） | 20A/30A AC250V |
| 最大。電流の切り替え | 20A/30A |
| 最大。 スイッチング電圧 | 250VAC |
| 最大。スイッチング電源 | 5000VA/7500VA |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 15ms最大 (ダイオードなし) |
| リリース時間 | 最大10ms (ダイオードなし) |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開いた接点間:1500VAC、50/60Hz、1分間 |
| コイルと接点間: 2500VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10-55Hz、複振幅1.5mmの場合 |
| 機能的 | 10-55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 100G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約24g |
| コイルデータ（20℃） |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 5 | 180 | 27 | 約0.9W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
上記データは初期値です。コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

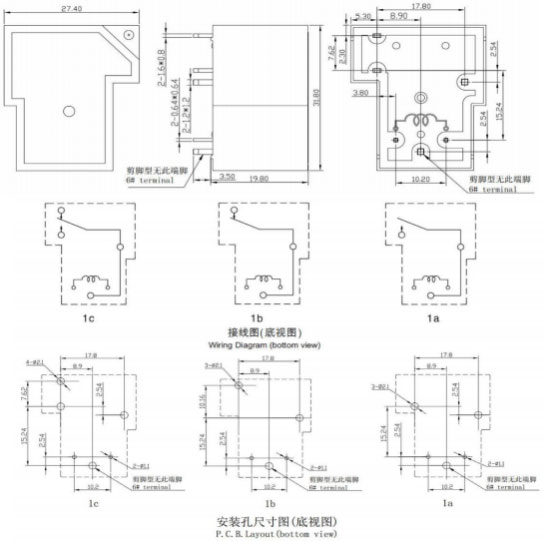

外形寸法、配線図、PCB レイアウト (単位:mm)

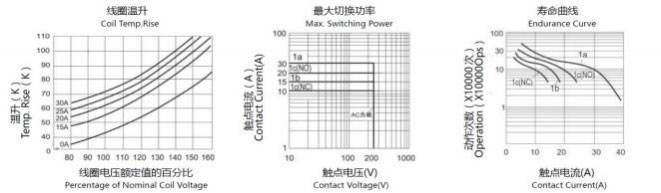

特性曲線
注文情報
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： タイプ： CYT90
2: 極数: 1-1極
3: 連絡先の手配: フォーム A ; B フォーム B ; CフォームC
4: 公称電圧: 5、6、9、12、15、18、24、48VDC
5: エンクロージャの色: H-ブラック; L-ブルー
6: コイル電力: D-0.9W
7: 保護構造: S-Flux 防止加工、
SH-シールタイプ 洗える
8: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
