炉接触器ガイド: コイル電圧、接触定格、テスト、および交換

一年で最も寒い朝のノーヒートコールは通常、同じコンポーネントで終了します。サーモスタットが呼び出しており、制御基板が 24 VAC を送信し、変圧器がチェックアウトしていますが、発熱体はまだ冷えています。炉接触器は、その機能を停止した部品です。

炉接触器は、耐久性の高い電動スイッチです。住宅設備の低電圧コイル (ほとんどの場合 AC 24 V) は、発熱体またはブロワー モーターの全電流を流す線間電圧接点を引き込みます。コイル電圧、印加電圧での接点電流定格、および極構成という 3 つの数値が正しい部分を定義します。 3 つすべてが一致すると、コンタクターは何年もの暖房シーズンにわたって動作します。どれか一つでもミスすると、接点が溶接されたり、コイルがチャタリングしたり、次の冬も同じように発熱しないという結果になります。

炉接触器が回路内で行うこと

コンタクタは、低電圧制御配線を線間電圧から遠ざけるために存在します。サーモスタットと制御ボードは 24 VAC で動作するため、細いサーモスタット ケーブルを安全に配線できます。発熱体、ブロワー モーター、コンプレッサーは 120、208、240、または 277 VAC で動作し、数十アンペアを消費することがあります。コンタクタはその境界上にあります。そのコイルは制御回路に配線され、接点はライン回路に配線され、この 2 つは電気的に接触することはありません。

部品がどこに存在するかは、機器によって異なります。

• 電気炉とエアハンドラー: コンタクターは発熱体のバンクを切り替え、多くの場合、発熱体を数秒かけてオンにするシーケンサーと並行して動作します。
• ガス炉: ボードが熱交換器が十分に暖かいと判断すると、コンタクターまたはファンリレーが送風機モーターを線間電圧で切り替えます。
• パッケージ化されたユニットと屋外セクション: コンタクタはコンプレッサーとコンデンサー ファンを一緒に切り替えます。そのため、その定格はロックされたローター アンプやランニング アンプでも引用されています。

炉制御基板上の小さなリレーからコンタクタを分離することは価値があります。ボードリレーはガスバルブ、インデューサー、または加湿器を切り替え、1 つまたは 2 つのアンプを処理します。コンタクタは重い負荷を処理し、そのデューティの差によってラベルに印刷されているすべての定格が決まります。

指定または置換する前に重要な数値

コイル電圧が優先されます。 AC 24 V のコイルは AC 120 V 回路に確実に引き込まれることはなく、AC 24 V 回路上の AC 240 V コイルは単純に動きません。ほとんどの住宅用炉変圧器は 24 VAC で、定格は約 40 VA で、コンタクタ コイルとガス バルブおよび基板には十分です。コイルは多少の弛みは許容しますが、変圧器が弱かったり、サーモスタットケーブルが小さかったりすると、コンタクタがきれいに閉じる代わりにチャタリングを起こし、チャタリングによって他の何よりも早くコイルが焼けてしまいます。

接触評価は 2 番目で、2 つの部分に分かれています。抵抗定格は、多くの場合、240 ～ 277 VAC で 25、30、または 40 A であり、発熱体バンクをカバーします。モーター定格は全負荷アンプとロックローターアンプとして引用されており、コンプレッサーが接触しているときに重要な数値です。 40 A 抵抗コンタクタは、自動的には 40 A コンプレッサー コンタクタにはなりません。

次に、機械的な詳細について説明します。

• 極構成: 1 脚の場合は 1 極、単相 AC240 V の場合は 2 極、三相の場合は 3 極。
• 端子タイプ: ネジ端子、1/4 インチ クイック コネクト、またはボックス ラグ。
• 取付面積、ブラケットの形状、コイル端子の位置。

負荷が小さい場合、一部の機器では、別個のパネルコンタクタの代わりに、制御基板にはんだ付けされたパワーリレーが使用されます。 CYF3 SPST PCB リレーなどの部品は、AC 250 V で定格 16 A で、フル コンタクタではサイズが大きすぎるオンボード スイッチングをカバーします。

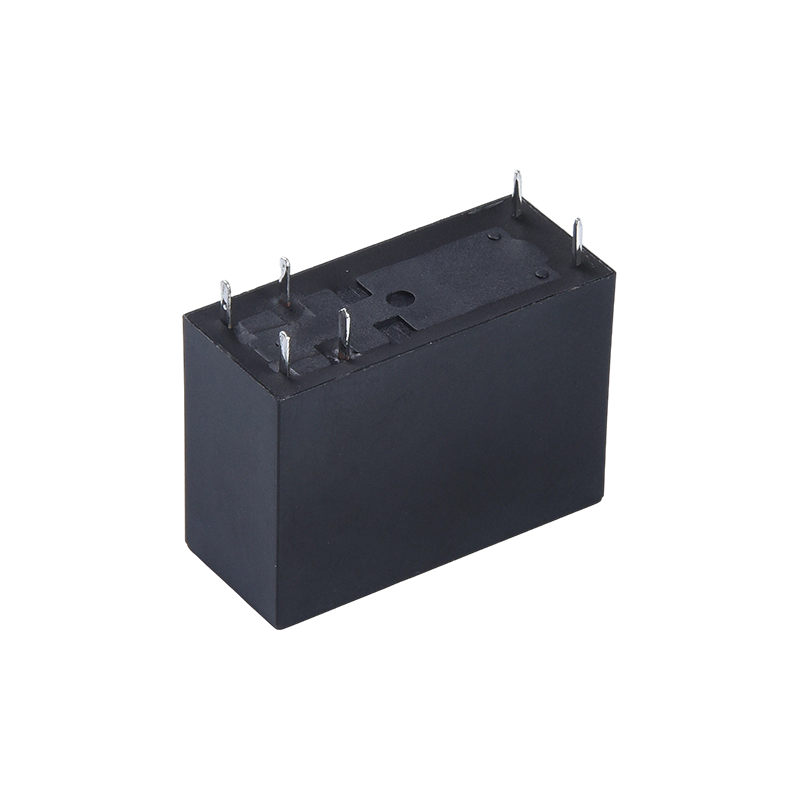

オンボードスイッチング用のCYF3 PCBリレー 別個のパネルコンタクタが大きすぎる場合の制御基板スイッチング用のコンパクトな 16 A 250 VAC PCB リレー。コイルと接点間の高い絶縁性により、コンパクトな機器をサポートします。 製品を見る→

コンタクタの故障を示す症状

コンタクタが警告なしに故障することはほとんどありません。通常、失敗パターンは、まさに諦めた部分を示しています。

• ブロワーの動作中に熱が発生しません。コイルが開いているか、ボードが 24 VAC を供給していません。部品を不良品にする前に、コイルの電圧を確認してください。
• チャタリングまたはハム音: コイルがアーマチュアを保持するのに十分な電圧を受け取っていません。多くの場合、トランスが弱いか接続が腐食しています。
• 熱が遮断されない: 接点が溶着して閉じています。ハイリミットスイッチは要素を停止する唯一のものであり、コンタクタが交換されるまで繰り返しトリップします。
• コイルの焦げた匂いまたは変色: 通常、長期間にわたるチャタリングまたは制御回路の短絡の後に、コイルの絶縁が故障しています。
• 接点に穴があいている、または黒くなっている: コンタクタはまだ閉じていますが、閉じた接点全体の抵抗が上昇し、端子に熱が蓄積し、作業は部品交換ではなく配線の修理になります。

通電時の電圧降下テストは、高価になる前に最後のケースを検出します。コンタクタを閉じて負荷を動作させた状態で、各極の線路端子間を測定します。健全な接点のセットでは、電圧のほんの一部しか低下しません。測定値が定格電流で約 0.5 ボルトを超えると、孔食が進行しており、その部品は次の故障ではなく、次回のサービス訪問に当てはまります。

6 つのステップで炉接触器をテストする

マルチメーターを使用したテストには約 15 分かかります。

1. 炉の切断器とブレーカーで電力を遮断し、ライン端子のメーターで確認します。
2. ワイヤを取り外す前に、端子のレイアウトを写真に撮ります。
3. コイルのリード線を外し、コイル抵抗を測定します。銘板の値または既知の良好なユニットと比較してください。読み取り値が開いている場合は、コイルが故障していることを意味します。
4. 正常に動作することがわかっている変圧器からの 24 VAC をコイルに直接印加します。しっかりとしたシングルクリックは磁気回路が動作していることを意味します。ブンブンという音や沈黙は、コイルまたは機械的な故障を示しています。
5. コイルの電源を切った状態で、各極の導通をチェックします。開いていると読み取れるはずです。コイルに通電し、各極の読み取り値が閉じていることを確認します。
6. すべてを再接続し、電力を回復し、負荷がかかった状態で閉じた接点間の電圧降下を測定します。このステップは最もスキップされることが多く、繰り返しの呼び出しを予測するステップです。

回路をダウングレードせずに代替品を選択する

最も安全な交換品は、元のコイル電圧、印加電圧での接点定格、極数、および取り付けに適合します。最も一般的な間違いは、接触定格が元の状態よりも低いにもかかわらず、ブラケットと端子が並んでいるために部品を取り付けることです。 40 A の部品の代わりに 30 A のコンタクタを使用すると、穏やかな日には動作し、すべての要素バンクが同時に通電される最初の寒い朝に接点が溶着します。

コールバックを防ぐ 2 つの習慣:

• 古いラベルだけでなく、実際の負荷を確認してください。ブロワーモーターまたはコンプレッサーが別のモデルに交換された場合、全負荷アンプが変更されている可能性があります。
• サーモスタットが呼び出している間に、端子のコイル電圧をチェックします。測定値が 24 VAC を十分に下回っている場合は、コンタクタが根本原因ではなく、まず変圧器または制御配線に注意を払う必要があることを意味します。

加熱および圧縮機回路における大電流スイッチングは、多くの場合、十分な接点間隔を備えた頑丈な単極パワー リレーと、低電圧でしっかりと保持するコイルに帰着します。定格 30 A ～ 40 A の CYT90 高電流 SPST リレーなどの部品は、まさにこのクラスの負荷向けに構築されています。

CYT90 ヘビースイッチング用高電流リレー 銀合金接点を備えたコンパクトな 30A/40A パワー リレー、複数の取り付けオプション、家電製品、ヒーター、産業用制御機器向けの大電流スイッチングを備えています。 製品を見る→

リレーが終了しコンタクタが始まる場所

両者の間の境界線は、厳密な技術的な境界ではなく、義務と構造の問題です。コンタクタは、より広い接点ギャップ、より重いスプリング、およびラインワイヤを受け入れる端子を備えた明確な目的のスイッチング用に構築されています。基本的な原理は他のものと同じです 汎用電磁リレー : コイルが磁界を生成し、アーマチュアを引っ張って接点を動かします。変化するのは、電流、接点の材質、可動部の機械的強度です。

パネルビルダーは通常、作業を 2 つのレベルに分けて行います。電源の切り替えはコンタクタまたは高電流リレーで行われます。絶縁と介在は、レールに取り付けられたモジュールで発生します。つまり、16 A 接点を備えた MCYF3 14F レール リレー モジュールなどの部品が炉の制御キャビネットまたは大型の加熱パネルに収まる場所です。

MCYF3 14F パネルビルダー向けレールリレーモジュール 16 A 接点と最大 32 チャンネルを備えたレール取り付け型 14F リレー モジュールは、集中制御や炉または加熱パネルへの挿入に適しています。 製品を見る→

まとめ買いの際に尋ねるべき質問

OEM およびパネル製造業者にとって、コンタクタまたはリレーは保証コストに大きな影響を与える小規模な品目です。ご注文前に3つのポイントをご確認ください。

• 接点の材質とサイクル寿命: 酸化銀スズと酸化銀カドミウムは、抵抗負荷と誘導負荷の下では異なる動作をします。どの材料が使用されているか、また定格電流でテストされたサイクル数は何かを尋ねます。
• コイルの一貫性: ピックアップおよびドロップアウト電圧のバッチ間の変動は、現場でのチャタリングとして現れます。組み立て前にコイルがどのようにテストされるか尋ねてください。
• 生産トレーサビリティ: 日付コード、入荷材料のチェック、ラインの最終接触抵抗テスト。

サプライヤーの背景はデータシートと同じくらい重要です。 cyrelays.com を通じて運営されている寧波成源創科電子有限公司は、1996 年以来寧波でリレーと電子部品を生産しており、磁気ラッチとスナップフィット構造をカバーする実用特許を有し、開発、生産、販売を統合するメーカーであると自社を説明しています。詳細については、 ページについて .

炉接触器は、3 つの重要な数値を持つ単純な部品です。コイル電圧、印加電圧での接点定格、極構成によって、暖房シーズンに耐えられるか、最も寒い朝に故障するかが決まります。これらを正しく設定し、古いラベルではなく実際の負荷を検証すると、コンタクタは定期的なサービス項目ではなくなります。
