リードリレーとは何か、そしてリードリレーが優れている点

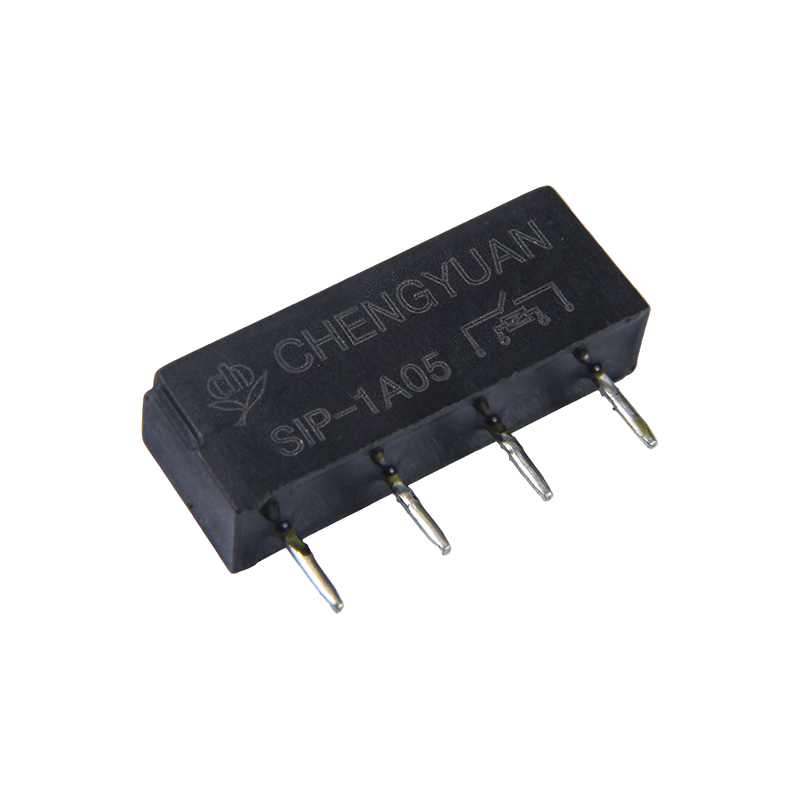

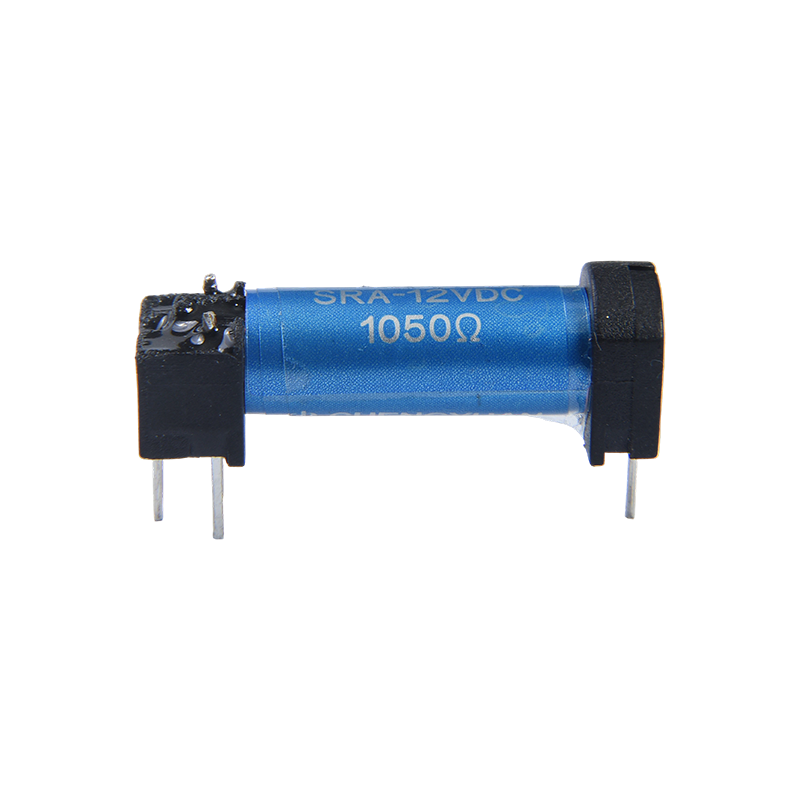

A リードリレー これは、ガラス カプセル内に密閉された一対の強磁性リード コンタクトを中心に構築されたスイッチング デバイスで、リードを引き寄せる磁場を生成する周囲のコイルによって作動します。この密閉構造により、 リードリレースイッチ オープンフレームの電気機械設計とは別に、接点は塵、湿気、酸化から隔離され、非常に高いサイクル数にわたって一貫した低抵抗スイッチングをサポートします。カテゴリーとしては 電磁リードリレー 特に、低電流信号スイッチング、テスト機器、および生の負荷容量よりも高速で正確な動作が重要なアプリケーションに適しています。

の直接的な利点は、 電気リードリレー 速度と接点の清潔さを組み合わせたものです。スイッチング機構がコンパクトで密閉されているため、動作時間は通常、標準の電気機械リレーよりもはるかに速く、接点のバウンスは最小限になる傾向があります。この記事では、測定されたスイッチング データ、ライフサイクル動作、および構造の比較について説明し、より広範な制御システム設計内でリード リレーが最適な場所を明らかにします。

標準指標と比較したコアスイッチング特性

を評価するとき、 リードリレースイッチ 一般的な電気機械スイッチングのベンチマークと比較すると、動作速度、接点バウンス制御、密閉信頼性、機械的寿命、およびコイル感度の 5 つの特性が最も明確に際立っています。以下の横棒グラフは、一般的なリード リレーのデータシート範囲から作成された 0 ～ 100 の指数で各特性をスコア付けしています。動作速度と密閉信頼性のスコアは最高で、これはリード接点を環境汚染から遠ざける密閉ガラスカプセルハウジングの基本的な設計上の利点を反映しています。コンパクトなリードアセンブリは作動するのに比較的小さな磁力しか必要としないため、コイル感度も良好です。機械的寿命が他の指標に比べてわずかに低いのは、リード接点が耐久性はあるものの、耐久性の高いリレーブレードよりも薄いためであり、これはより高速なスイッチングと引き換えに意図的に行われたトレードオフです。

このインデックスベースの見解は、リード リレーの核心的な強みは重負荷の処理ではなく、高速でクリーンなスイッチングにあることを裏付けています。これがまさに、リード リレーがテスト フィクスチャ、医療機器、高精度信号ルーティングなどのアプリケーションで優位を占める理由です。 電気リードリレー 接触ノイズを発生させずに、迅速かつ一貫して切り替える必要があります。

延長されたスイッチングサイクルにわたる接触抵抗の挙動

リードリレーの密閉接点は空気中の汚染物質から保護されているため、オープンフレームリレー設計と比較して、非常に高いサイクル数にわたって接触抵抗が異常に安定する傾向があります。下の折れ線グラフは、接触抵抗を追跡しています。 電磁リードリレー スイッチング寿命テストの 5 つの段階にわたって、100,000 サイクルから最大 500 万サイクルまでの範囲でテストされます。これは、多くの信号レベルのリード アプリケーションにとって現実的な範囲です。この曲線は、急激なジャンプではなく、ゆっくりと制御された上昇を示しています。これは、接触面を酸化から保護する密封されたガラスのエンベロープの利点を反映しています。この種の予測可能な劣化パターンにより、エンジニアは、1 日に何千回もサイクルする自動テスト装置など、スイッチング周波数要件が非常に高いアプリケーション向けにリード リレー スイッチを指定する際に自信を得ることができます。

ラフからのみ抵抗が上がります 100,000 サイクルで 35mΩ ～ 500 万サイクルで約 70mΩ これは、リレー技術としては異例の平坦な曲線であり、これは、非常に長い動作寿命にわたって接点の劣化を最小限に抑える必要がある高周波、低電流スイッチングにリードリレーがしばしば好まれる選択肢である理由を強調しています。

リードリレーがアプリケーション全体で使用される場所

の応用の広がり 電気リードリレー このリレーの利点は電力スイッチングではなく精度と速度にあるため、標準的な電気機械リレーとはかなり異なります。以下の縦棒グラフは、集計されたフィールド パターンに基づいた、一般的なアプリケーション カテゴリ全体の一般的な使用量の分布を示しています。試験および測定機器が大差でリードし、通信交換機、医療機器、セキュリティまたはアクセス制御システムが続き、一般的な信号ルーティング タスクのシェアは小さくなります。

試験測定機器だけでおおよその割合を占める 一般的なリードリレー導入の 34% これは、標準的な電気機械リレーでは過大な遅延や接点バウンスが発生する自動テストベンチでの、高速で再現性のあるスイッチングの必要性によって推進されています。電気通信アプリケーションでは、信号経路の選択のためにリード リレー スイッチが提供する密閉型の低ノイズ スイッチングにも大きく依存しています。

リードリレーと標準の電気機械式リレーの比較

レーダー チャートは、状況を視覚化するのに便利な方法です。 リードリレー 同時に複数の次元にわたる標準的な電気機械リレーと比較します。以下のグラフは、両方のリレー タイプを動作速度、接点の清浄度、負荷容量、サイズのコンパクトさ、機械的寿命にわたってプロットしています。リードリレーの形状は、密閉された低質量スイッチング機構を反映して、動作速度と接点の清浄度がさらに拡張されていますが、標準リレーは、より重い接点ブレードが大電流を遮断するように作られているため、負荷容量がさらに拡張されています。どちらの形状もすべての軸を支配するわけではありません。これが重要なポイントです。2 つのテクノロジーは、すべてのユースケースで競合するのではなく、補完的なものです。

この並べて見ると、 電磁リードリレー 高速でクリーンな低電流スイッチングには、標準の電気機械式リレーの方が強力な選択肢ですが、高電流負荷には依然として標準の電気機械リレーの方が適しています。混合制御システムを設計するエンジニアは、両方のテクノロジーを併用して、同じパネル内で信号レベルのスイッチングにリード リレーを適用し、電力レベルのスイッチングに標準リレーを適用することがよくあります。

リードリレースイッチを指定するための実践的なガイダンス

正しい選択 リードリレースイッチ まず、アプリケーションが本当に重負荷の中断ではなく、低電流、高速のスイッチングを必要としているかどうかを確認することから始まります。以下の表は、リード リレーが一般に適切に適合する実際のシナリオと、代替リレー テクノロジの方が適切に機能するケースをまとめたものです。

シナリオベースの選択のリファレンス

リードリレーを設計で最終決定する前に、長期的な適合性を確認するためにいくつかの追加チェックを行うことができます。

1. コイルの電圧と電流の要件が駆動回路の出力能力と一致していることを確認してください。
2. 接点定格が電力レベルのスイッチングではなく信号レベルのスイッチングに適切であることを確認してください。
3. アプリケーションのタイミング要件に対して動作時間とリリース時間の仕様を確認してください。
4. 予想されるスイッチング周波数をリード接点の定格機械的寿命と照らし合わせて検討してください。
5. リードリレーを他のコイル駆動コンポーネントの近くに配置する場合は、磁気シールドの必要性を考慮してください。

信頼性の高いリードスイッチングを支える製造精度

前に説明した安定した接触抵抗曲線は、ガラス カプセル内のリードの位置合わせ、接点メッキの品質、エンベロープ自体のシールの完全性など、あらゆる段階での正確な製造に依存します。リードのギャップやメッキの厚さにわずかな不一致がある場合でも、動作電圧が変化したり、生産バッチ全体で一貫性のないバウンス動作が発生したりする可能性があります。自動化された組み立てと工程中の電気テストは、製品の品質を維持するのに役立ちます。 電磁リードリレー これは、スイッチング タイミングを何千ものユニットにわたって一貫性を維持する必要があるテストおよび測定アプリケーションでは特に重要です。

気密シール試験、接触抵抗サンプリング、動作時間測定などのプロセス検証手順は、この記事全体で参照されている信頼性データをサポートする標準的な手法です。電気リードリレーを大規模に調達するエンジニアにとって、これらの品質チェックポイントをサプライヤーに確認することは、公開されているデータシート仕様を確認することと同じくらい価値があることがよくあります。

寧波城源創科電子有限公司について

寧波城源荘科電子有限公司は寧波鄞州城源電子デバイス工場の子会社です。ほぼ長年にわたりリレーの製造に深く携わってまいりました。 30年 同社は、製品の研究開発、生産、販売を一貫した専門メーカーとして運営しています。 リードリレー および関連するスイッチングコンポーネント。その中心原則である「誠実を基盤とし、品質を魂とする」は、国内外の市場で信頼できる製品の評判を築くことを目的とした効率的なチームワークによって支えられています。

この工場は自動化された生産設備を導入し、高品質の材料を選択し、生産チェーン全体にわたって厳格なプロセス制御を適用して、完成したユニットの安定性と耐久性をサポートしています。同社は国内市場をベースに積極的に国際展開を拡大しており、品質と誠実なサービスに重点を置いているため、国内外の顧客の間で認知度を高めています。寧波城源創科電子有限公司は、継続的な技術革新に導かれて産業のアップグレードに力を入れており、電磁リードリレー ソリューションを調達する組織にとって信頼できるパートナーであり続けることを目指しています。

よくある質問

Q1: リードリレーのスイッチが標準リレーよりも速いのはなぜですか?

A1: リード接点は軽量で、小さな密閉カプセルに封入されているため、コイルに通電したときに移動する質量が非常に少ないため、一般的なオープンフレームリレー設計よりも動作時間がはるかに短くなります。

Q2: リードリレーが試験測定機器でよく使用されるのはなぜですか?

A2: 高速で低バウンスのスイッチングと密閉された接触の信頼性により、信号ノイズを発生させることなく高速かつ繰り返しサイクルする必要がある自動テスト システムに最適です。

Q3: 密閉設計は長期的な接触抵抗にどのような影響を与えますか?

A3: 接点は空気中の汚染物質から保護されているため、何百万回ものスイッチング サイクルの後でも、抵抗は急激に低下するのではなく、ゆっくりと予測どおり上昇する傾向があります。

Q4: 電磁リードリレーはより大きな電流負荷にも対応できますか?

A4: リードリレーは通常、信号レベルおよび低電流スイッチングを目的としているため、モーターまたはヒーターを含むアプリケーションでは通常、代わりに標準の電気機械リレーが必要になります。

Q5: リードリレーの信頼性にとって最も重要な製造要素は何ですか?

A5: 正確なリードの位置合わせ、一貫したコンタクト メッキ、ハーメチック シールの完全性は、生産バッチ全体で電気リード リレーがどの程度予測通りに動作するかを決定する重要な要素です。
