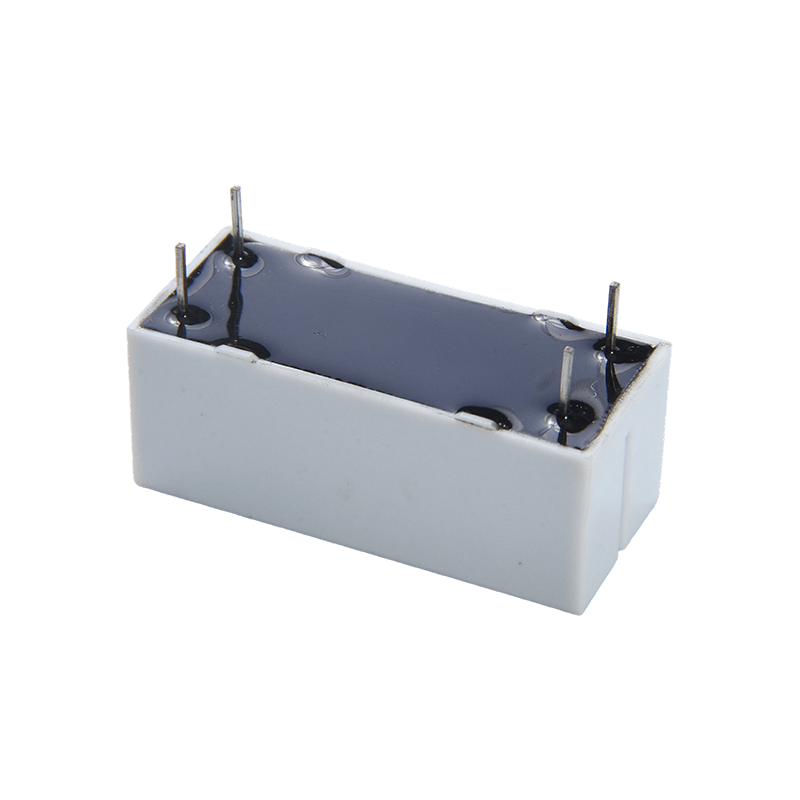

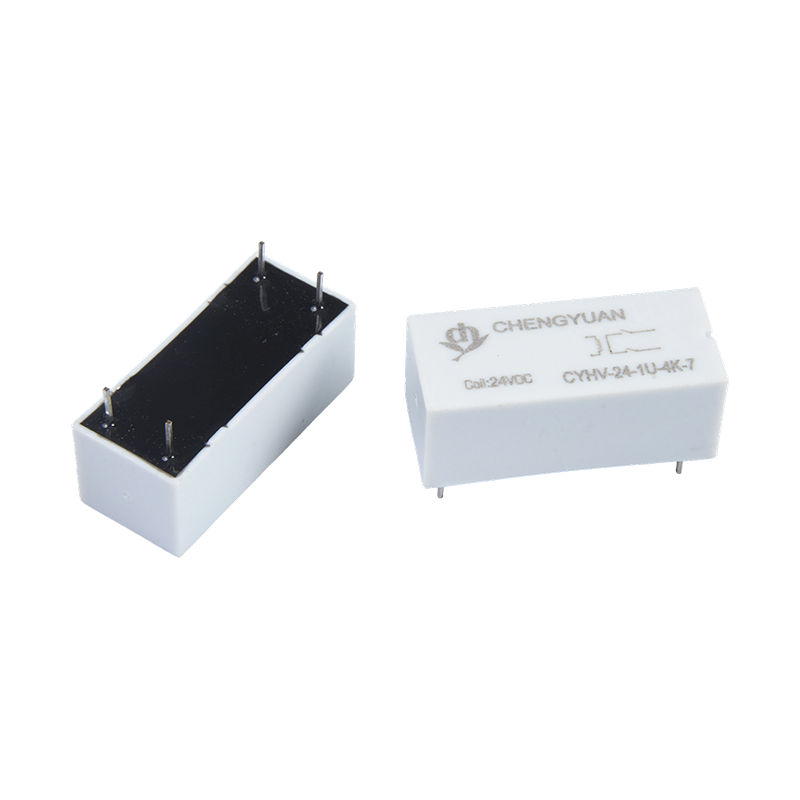

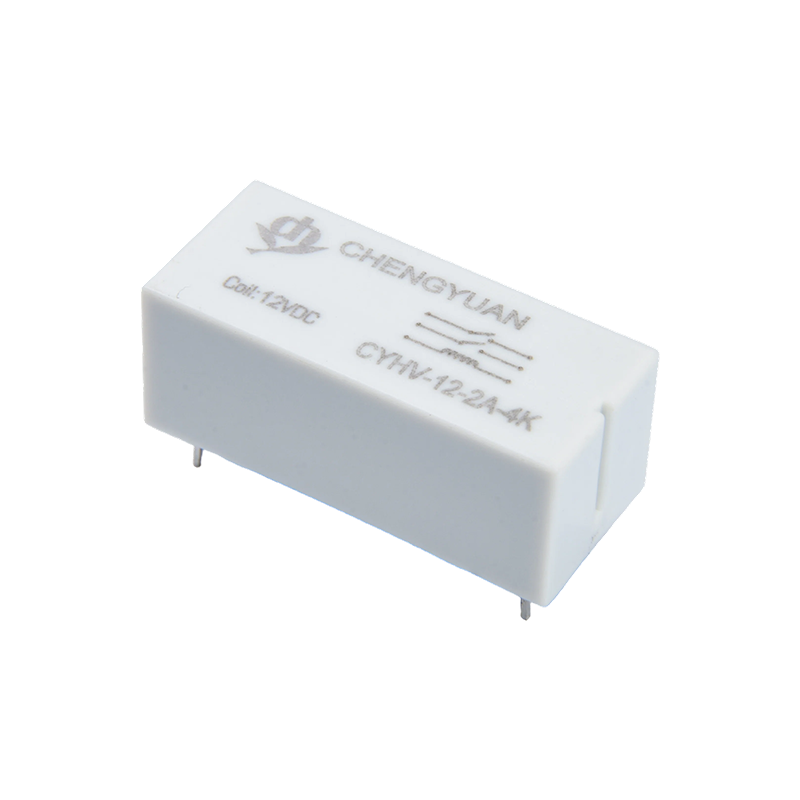

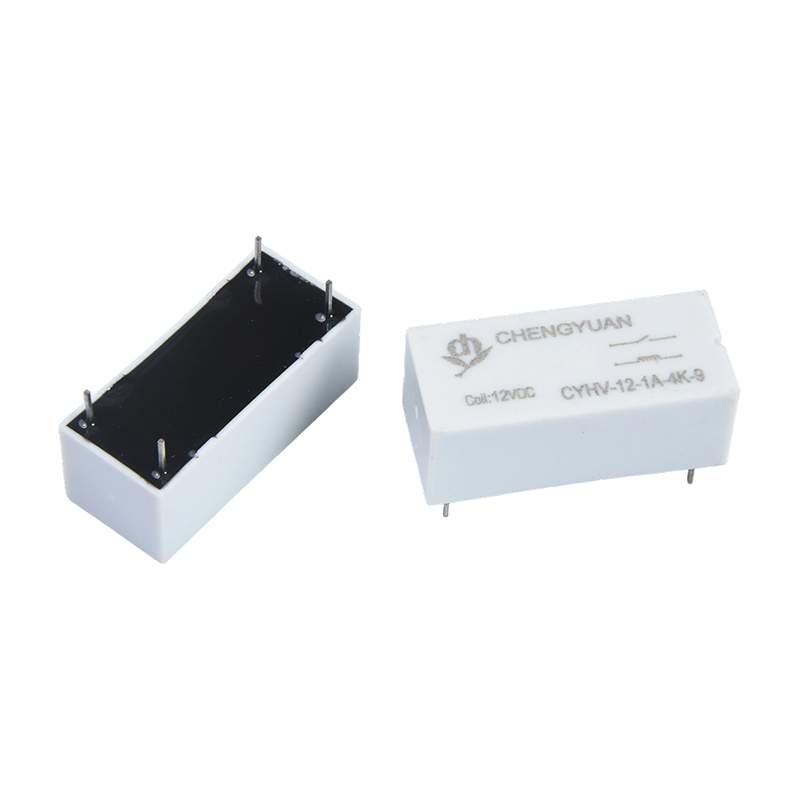

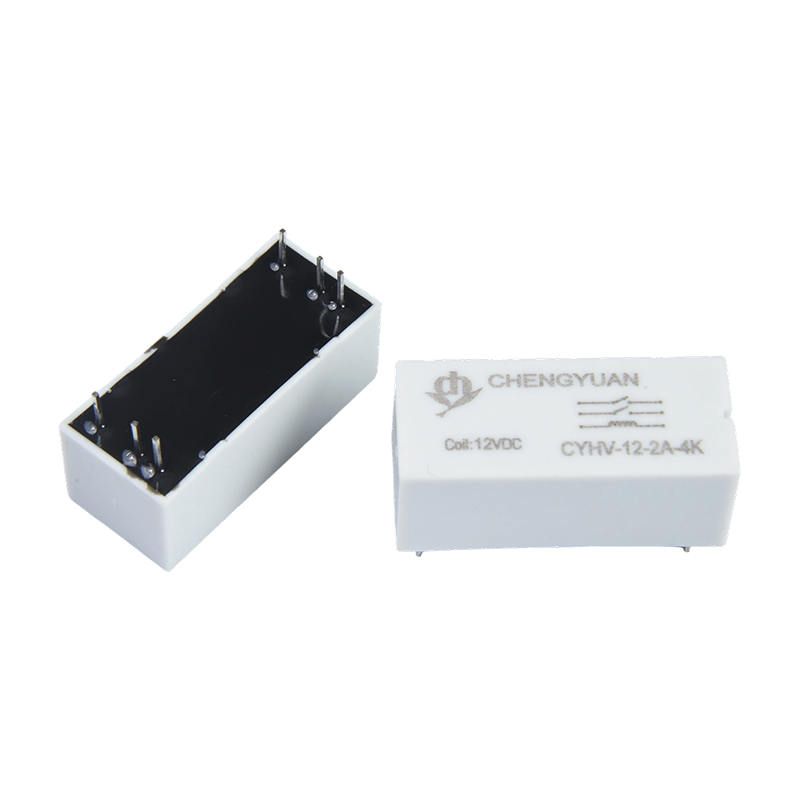

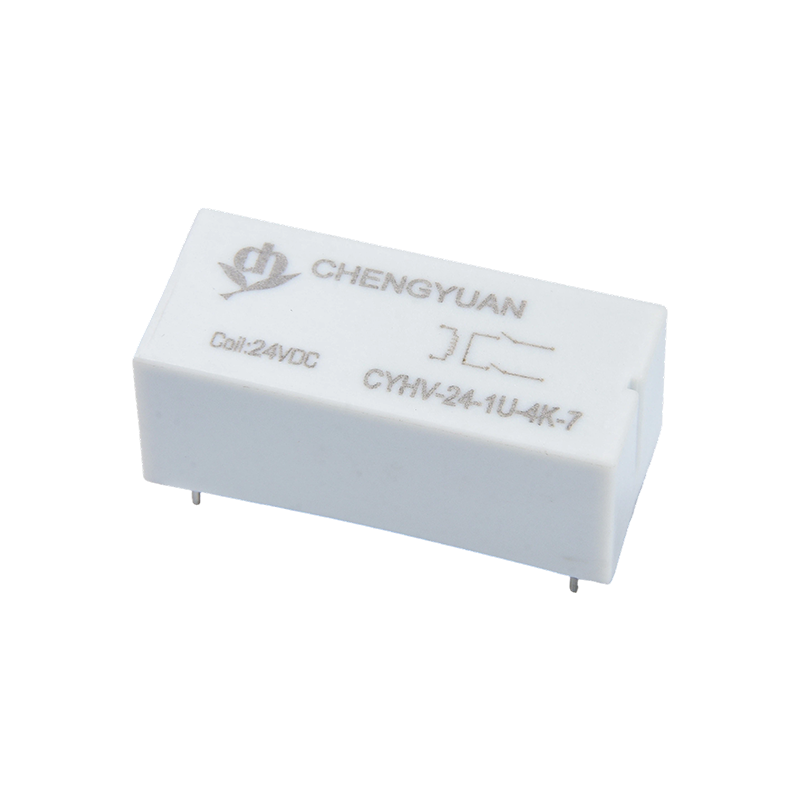

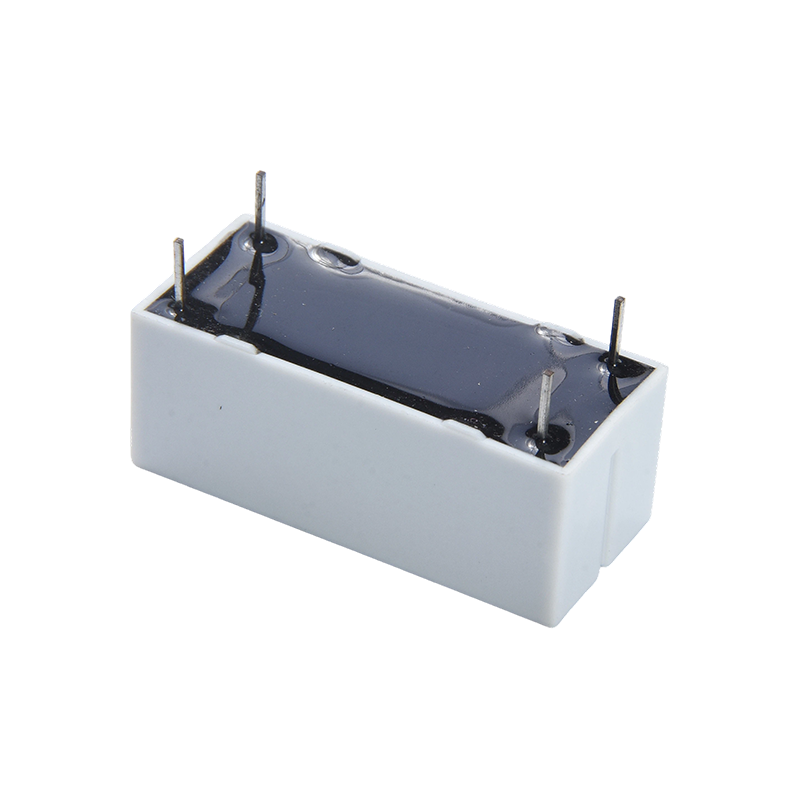

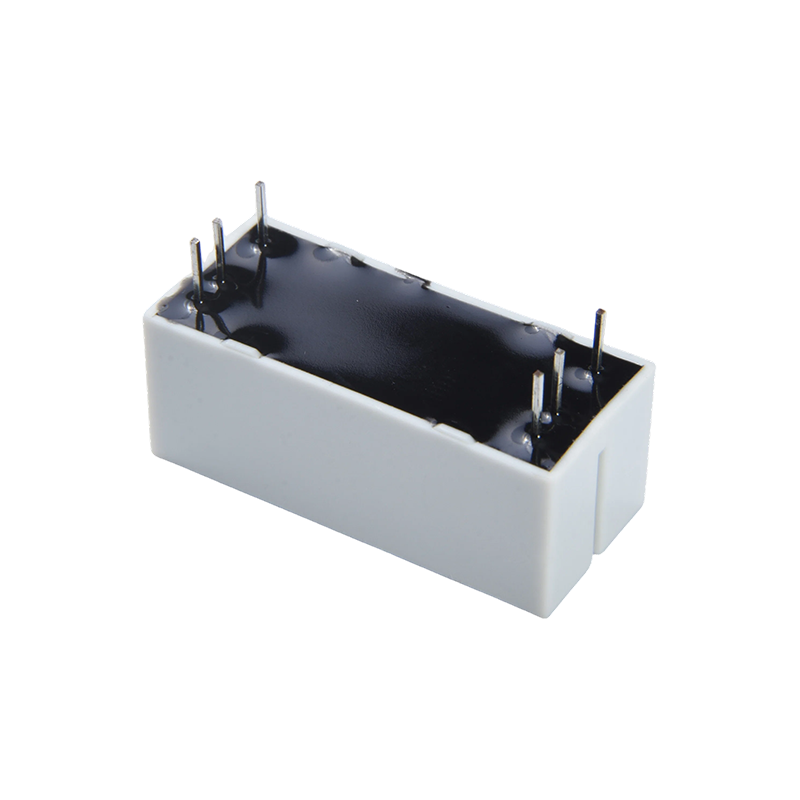

製品の利点:
超高電圧絶縁: 接点間の耐電圧は最大 6000V で、PCB レベルのリレーに優れた高電圧絶縁機能を提供し、高電圧干渉を効果的にブロックします。
高電圧低電流スイッチング: 高電圧下での微弱電流 (例: 10mA @ 1500VDC) または低電圧下での従来の電流 (例: 1A @ 30VDC) のスイッチング用に最適化されており、明確に定義されたアプリケーション範囲を備えています。
密閉型長寿命構造: リードスイッチは不活性ガス中に密閉されており、可動摩耗部品がないため、機械的寿命が非常に長く、環境の塵や湿気の影響を受けません。
主な特徴:
マルチレベル負荷仕様: さまざまな負荷条件をサポート: 10mA/1500VDC、15mA/1000VDC、1A/30VDC、高電圧の微小電流と低電圧の従来の電流シナリオの両方に対応します。
高感度コイル: コイル駆動消費電力が低く、DC 3 ～ 24V の低電圧制御信号と互換性があり、集積回路によって簡単に直接駆動できます。
コンパクトな PCB 実装: 小型パッケージ設計、PCB に直接はんだ付けされるため、スペースが節約され、高密度の機器の内部レイアウトに適しています。
高速応答: 素早いリード スイッチ アクションと短いスイッチング時間により、計測機器における信号サンプリングのタイミング要件を満たします。
主な用途:
安全監視装置：絶縁監視装置、耐電圧試験装置、故障アーク検出器などの高電圧信号のサンプリングや試験回路の切り替えに使用されます。
精密機器: 高精度電源、メーター、医用画像機器 (X 線高電圧発生器制御など) に統合され、高電圧絶縁と信号スイッチングを提供します。
通信および産業用制御: 高電位絶縁を必要とする通信インターフェイスおよび PLC 高電圧入力モジュールにおける信頼性の高い絶縁およびスイッチング コンポーネントとして使用されます。
新しいエネルギー システム: 太陽光発電インバーターおよびバッテリー管理システム (BMS) の電圧サンプリング絶縁回路に適用されます。
| 連絡先データ |
| タイプ | CYHV |
| 連絡先資料 | IRRh電気めっき |
| 接点配置 | 1A; 2A; 1U |
| 接触抵抗 | 1A/2A:150mΩ以下(1A 16VDC時) 1U:150mΩ*2以下(1A 16VDC時) |
| 定格負荷（抵抗負荷） | 100W |
| 最大。スイッチング電流 | 1A |
| 最大。 スイッチング電圧 | DC1000V |
| 最大。電流を流す | 2.5A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 1ms最大 (ダイオードなし) |
| リリース時間 | 最大0.3ms (ダイオードなし) |
| 絶縁抵抗 | 最小 100MΩ（100VDC にて） |
| 絶縁耐力 | オープン接点間: (1A/2A)4000VAC、(1U)6000VDC |
| コイルと接点間: (1A/2A)4000VAC、(1U)6000VDC |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10～55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 100000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 1000000 ops.(室温で) |
| 周囲温度 | -10℃～65℃(結露なきこと) |
| 重量 | 約10g |
| コイルデータ（20℃） |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 5 | 33.3 | 150 | 0.166 | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
上記のデータは初期値です。 コイルの過熱を避けるため、コイルに最大許容電圧を10分以上印加しないでください。

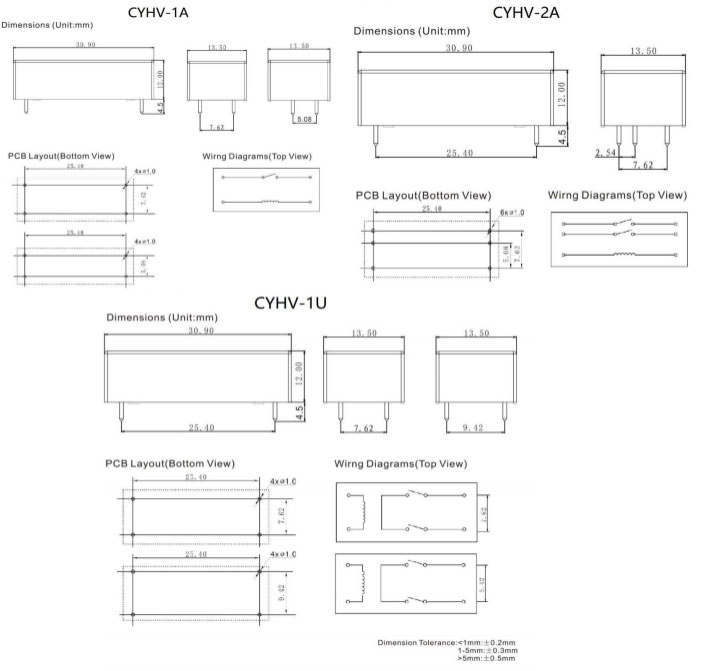

外形寸法、配線図、PCB レイアウト (単位: mm)
注文情報
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1： タイプ： CYHV
2: 極数: 1-1 極
3: 連絡先の手配: A A から; U から U
4: 公称電圧: 5、12、24VDC
5：足の距離：5-5.08; 7- 7.62 ; 9 - 9.42
6: 特別なパラメータ: Nil-Standard タイプ
文字または数字 - 特別な要件
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできません。 したがって、ユーザーは適切な選択を行う必要があります。
独自の用途に適した製品。 密閉リレーの場合は、取り付けと清掃後、使用前にケースの通気穴を開けてください。 ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。 ただし、どの製品を使用するかを決定するのはユーザーの責任です。
