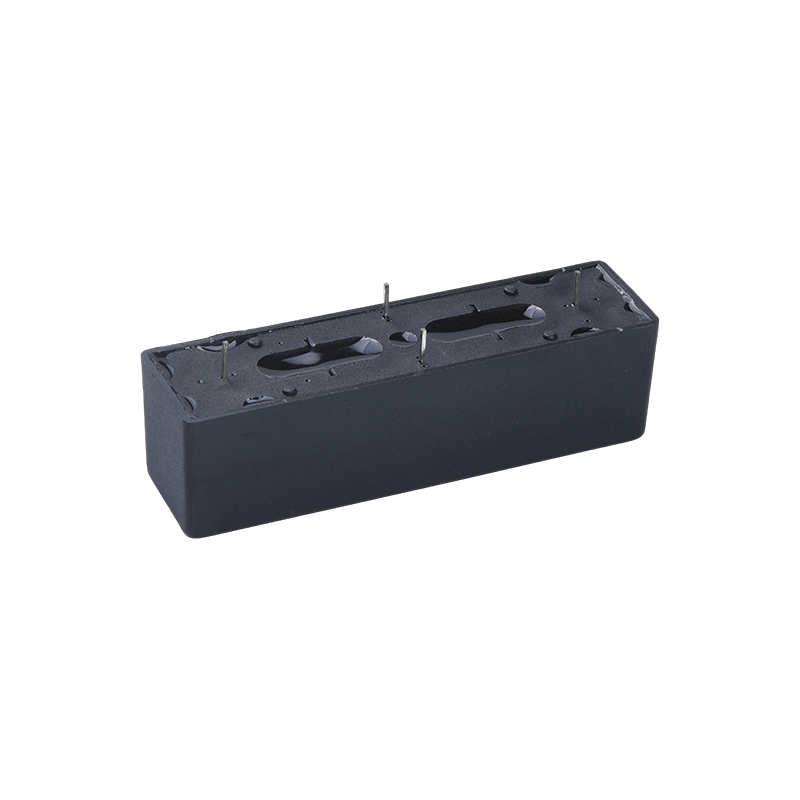

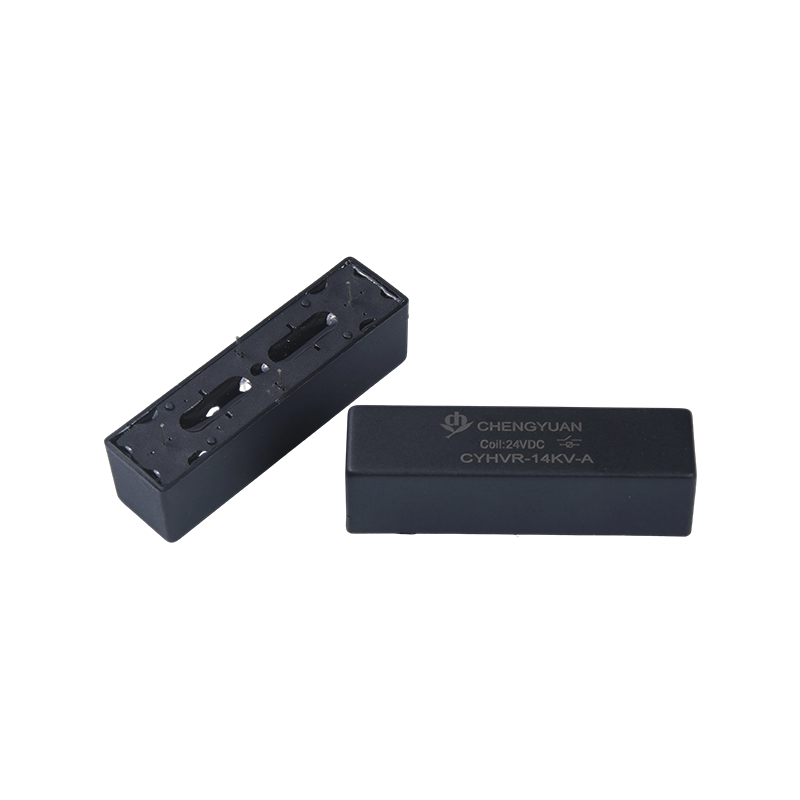

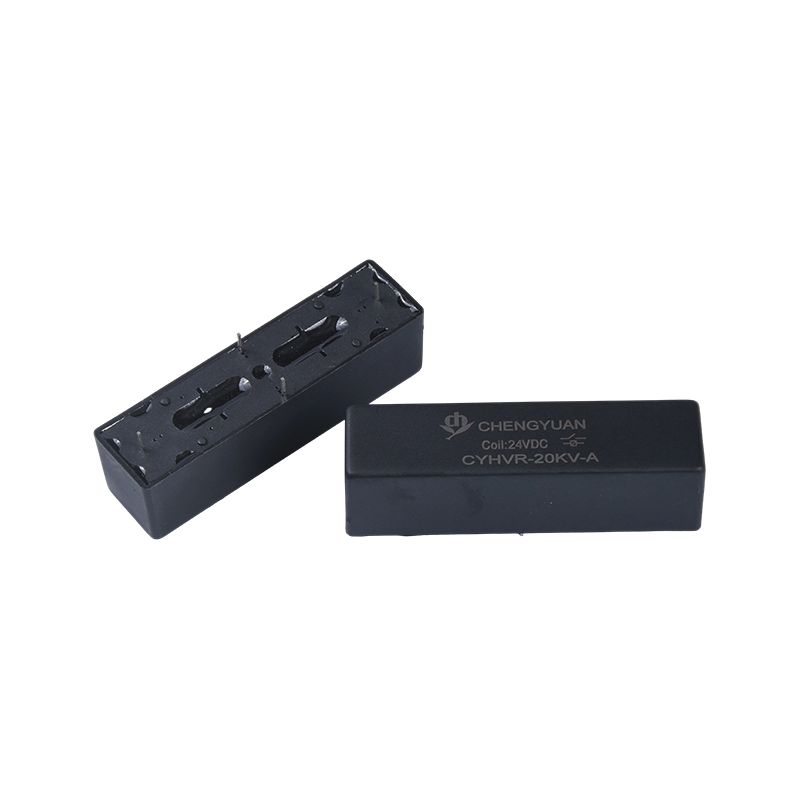

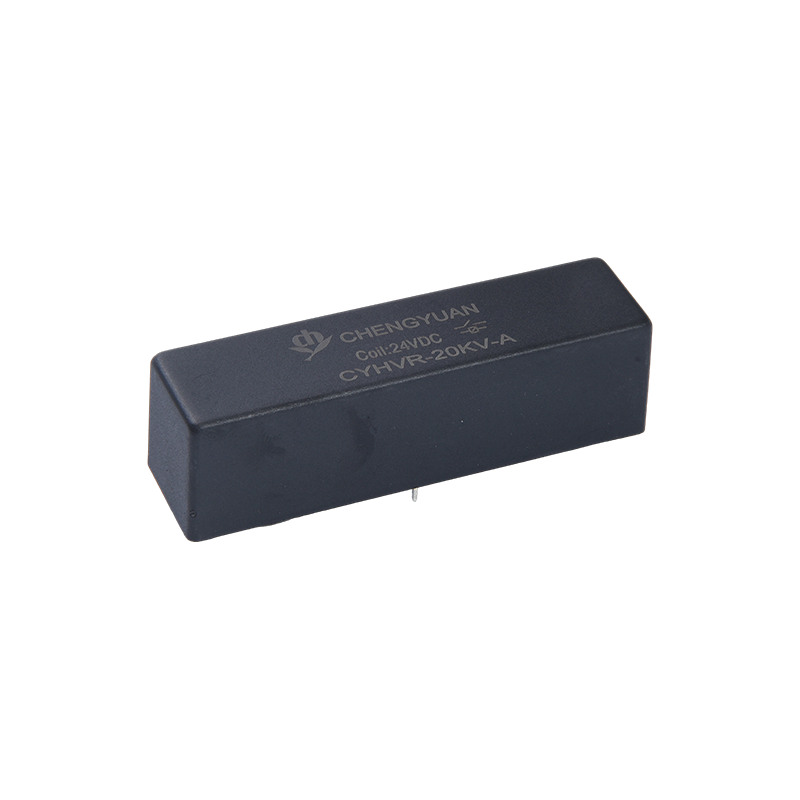

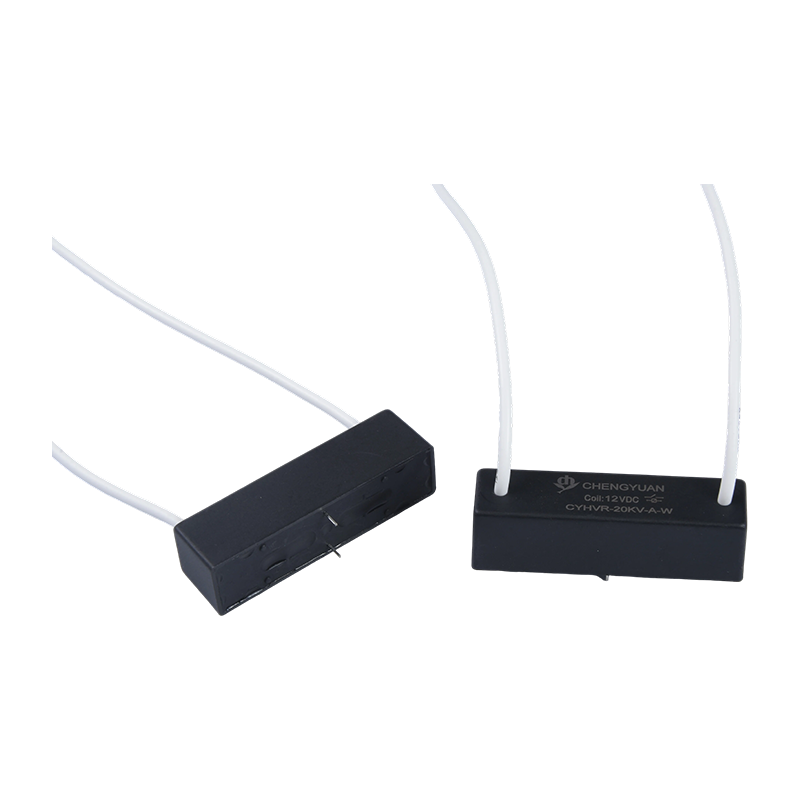

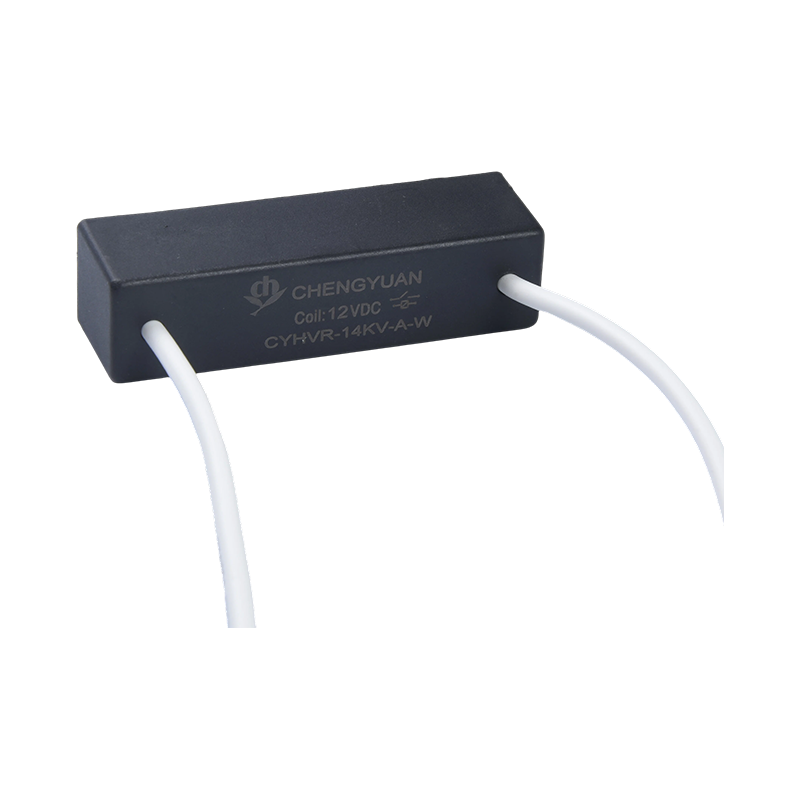

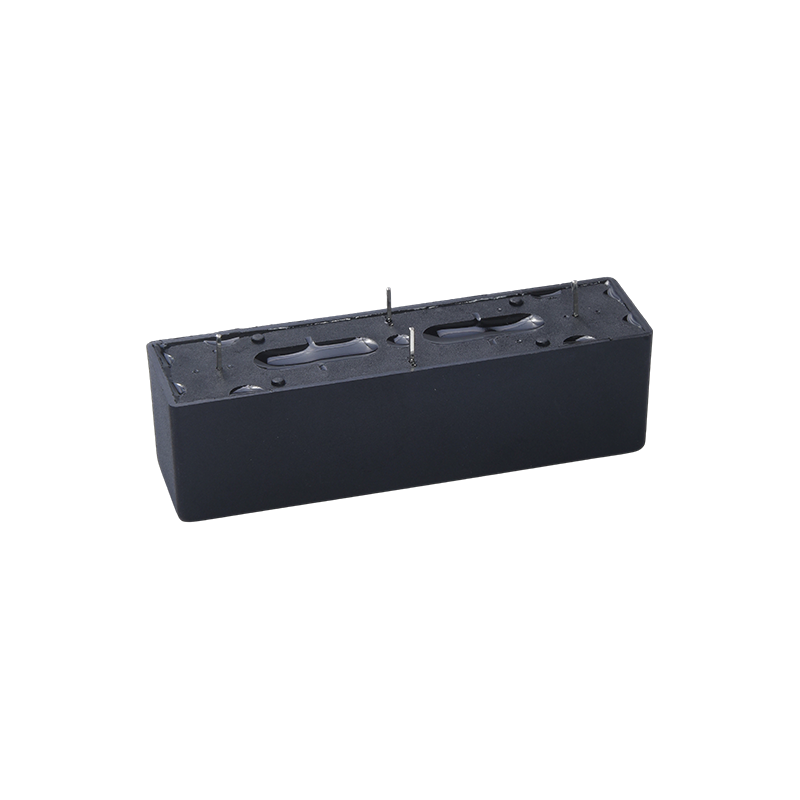

製品の特徴:
高電流スイッチング: 高電圧環境でも 3A の負荷容量を維持し、高電圧と大電流が共存するスイッチング要件をサポートします。
信頼性の高い絶縁性能: リードスイッチ技術を利用して優れた信号絶縁を実現し、制御システムの安全性を確保します。

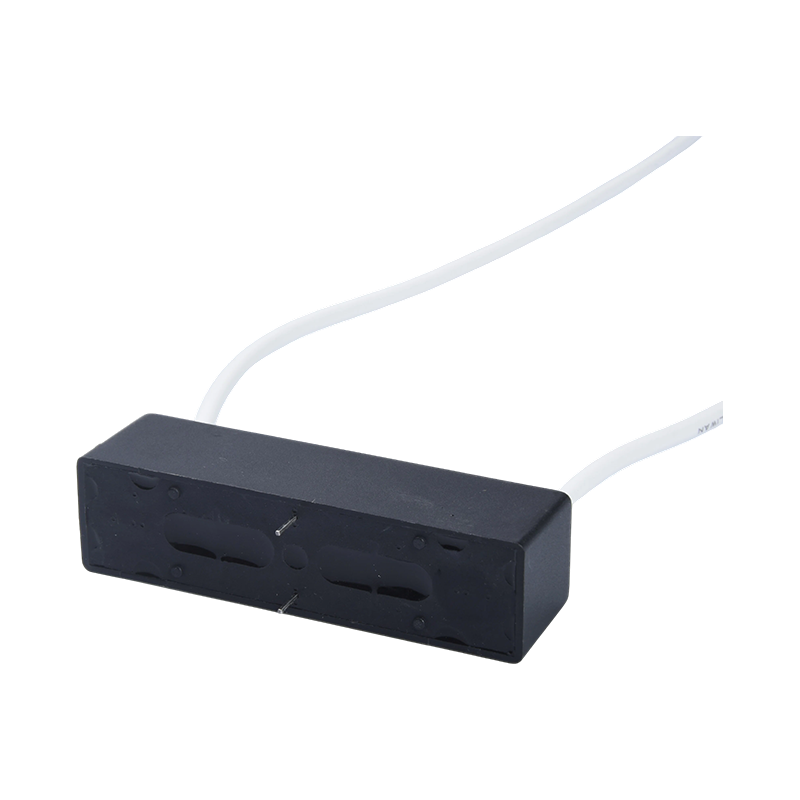

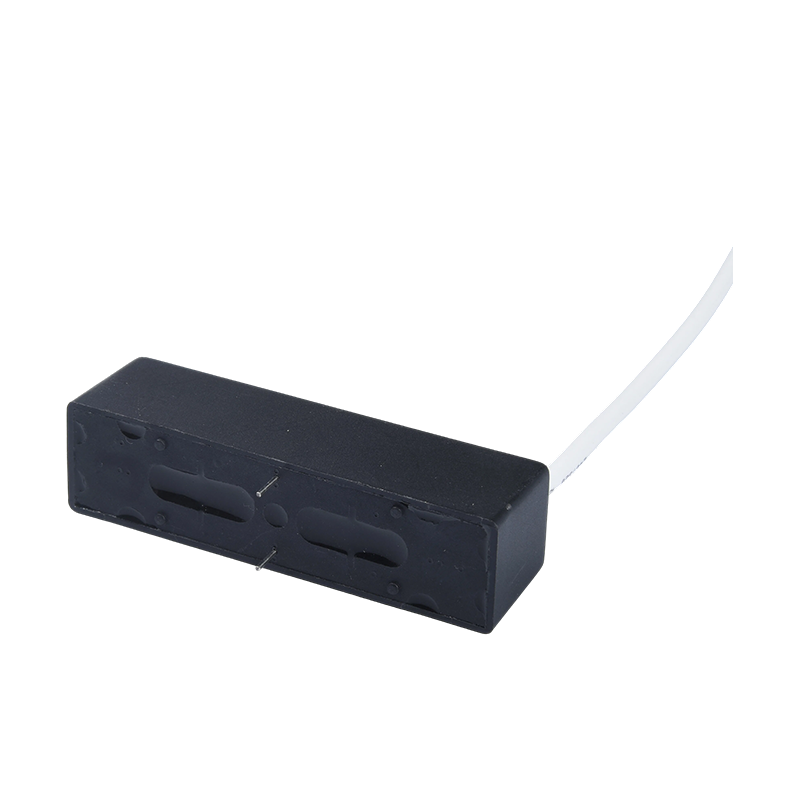

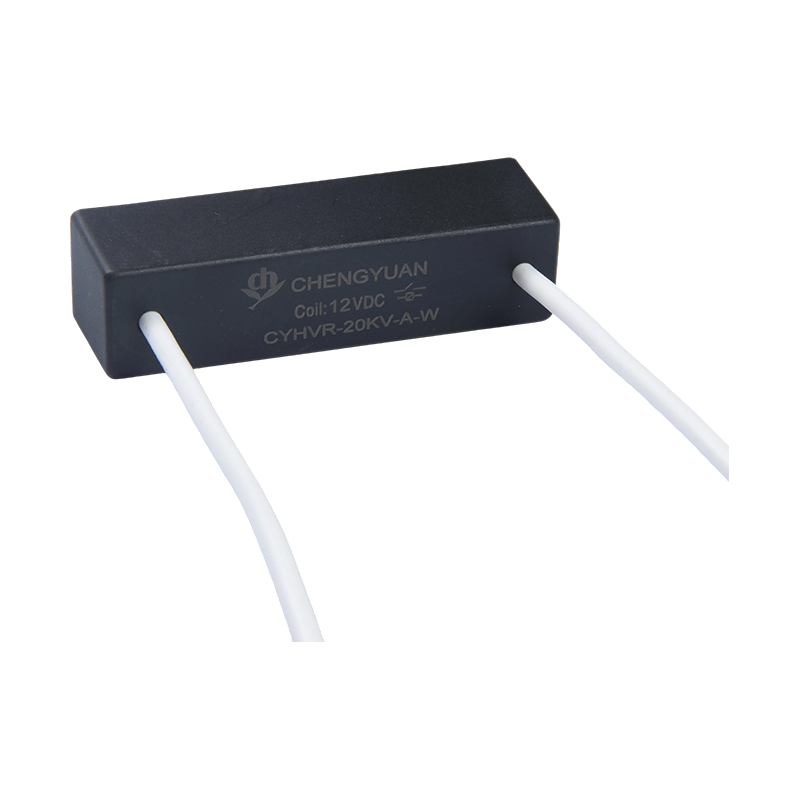

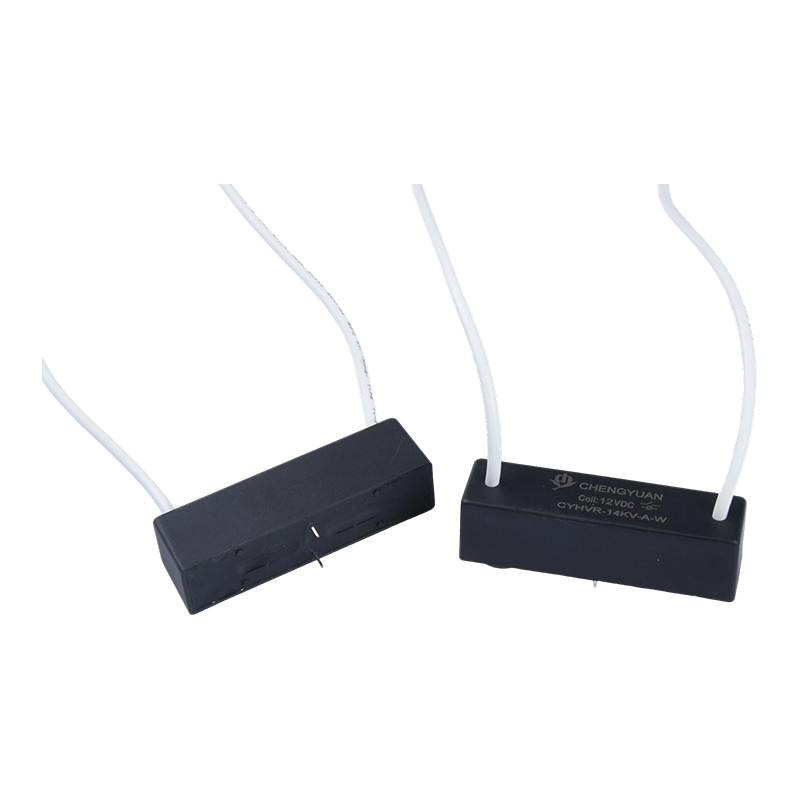

柔軟な設置オプション: PCB タイプとワイヤ付き PCB タイプの 2 つの構成で利用可能で、さまざまな回路基板レイアウトと高電圧沿面距離要件に適応します。
広いコイル電圧範囲: コイル電圧範囲は 5VDC ～ 24VDC で、標準制御回路との互換性が容易です。
代表的な用途:
新しいエネルギー システム: 太陽光発電 (PV) インバーターやエネルギー貯蔵システムで、高電圧 DC バスバーのスイッチングや充放電の制御に使用されます。
高電圧試験装置: 耐電圧試験および絶縁検出のための高電圧試験器のコアスイッチングコンポーネントとして機能します。
パワー エレクトロニクス: 高電圧電力コンバーターに自動回路保護と制御を提供します。
航空宇宙: 厳しい安全基準を満たし、航空電子機器の高電圧制御回路に適しています。
産業用高電圧制御: 高電圧機器の保護と回路スイッチング制御のために産業オートメーションで使用されます。
| 連絡先の評価 |
| 接点配置 | 1 フォーム A 1 フォーム B |
| 連絡先の評価 | 50W |
| 最大スイッチング電圧 (DC または AC ピーク) 最大 | DC.7.5KV、 |
| 降伏電圧最小 | DC.10KV |
| 最大スイッチング電流 | 2.0A |
| 最大。電流を流す | 3.0A |
| オペレーションライフ | 電気 | DC.10000V-1mA 0.5X106 MIN 動作(R.L.) |
| 機械式 | 1*108 MIN オペレーション(R.L.) |
| コイルパラメータ (23℃) |
| コイル電圧(VDC) | コイル 抵抗 Ω±10% | 通常電流(mA) | 解除電圧 VDC(Min) (定格電圧の 10%) | ピックアップ電圧 VDC(最大) (定格電圧の 80%) |
| 評価済み | マックス |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
注意:1、定格コイル電圧未満のコイル電圧を使用すると、リレーの動作が損なわれます。
2. ピックアップ電圧とリリース電圧はテストのみを目的としており、設計基準として使用されるものではありません。
| 動作条件 |
| 接触抵抗 | 150mΩ |
| 耐電圧 | 連絡先を開く | DC10KV |
| COILへの連絡先 | DC20KV |
| 絶縁抵抗 | 連絡先を開く | オープン接点 1X109ΩMIN.(DC.100V) |
| COILへの連絡先 | コイルへの接点 1X109ΩMIN.(DC.100V) |
| 起電力容量 | 2.0pF最大。 |
| 動作時間 | 4.0ミリ秒 |
| リリースタイム | 2.0ミリ秒 |
| 振動 | 20G(0～55Hz.1.5mm) |
| ショック | 30G(11mS、1/2Sin波) |
| 動作温度 | -20℃～70℃ |
| 保存温度 | -35℃～90℃ |
| はんだ付け温度 | 5秒 最高260℃ |

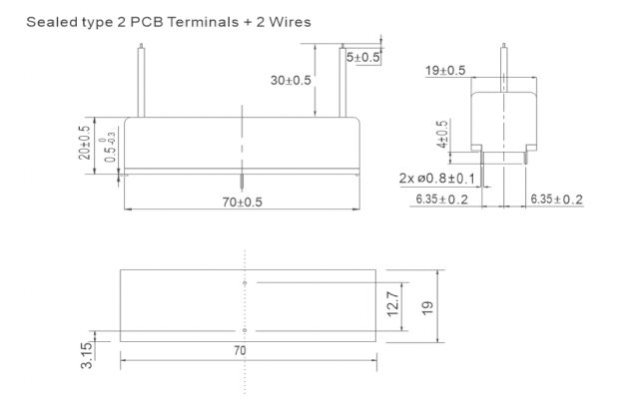

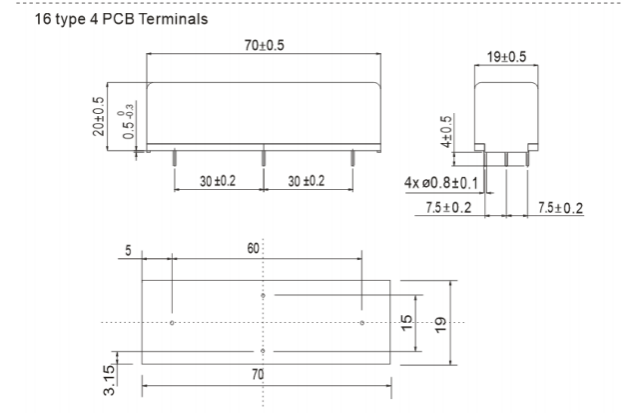

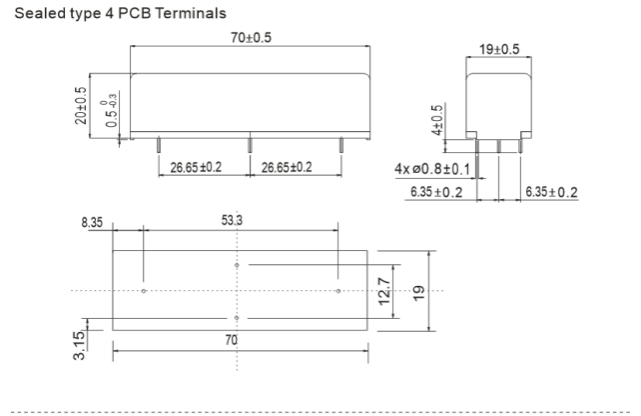

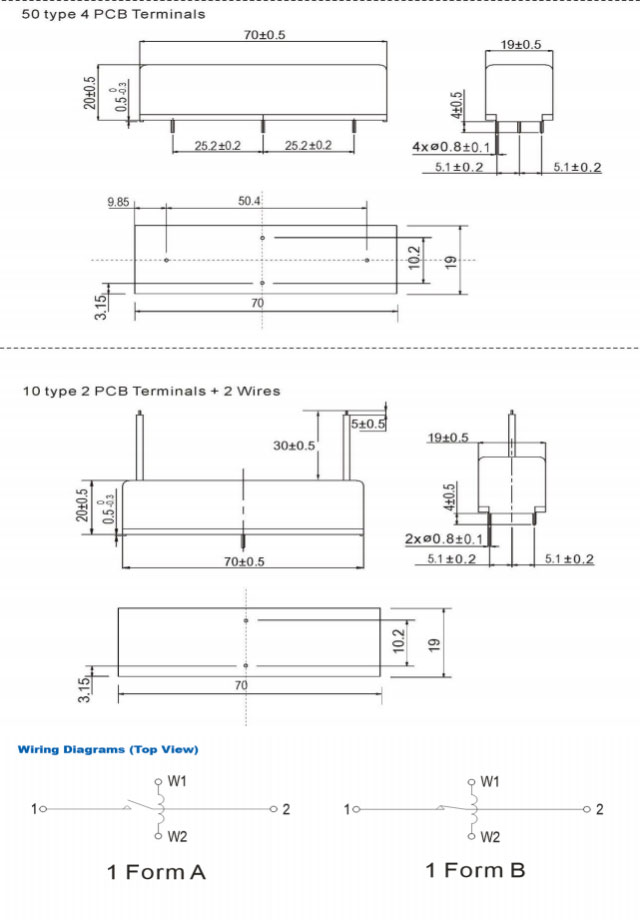

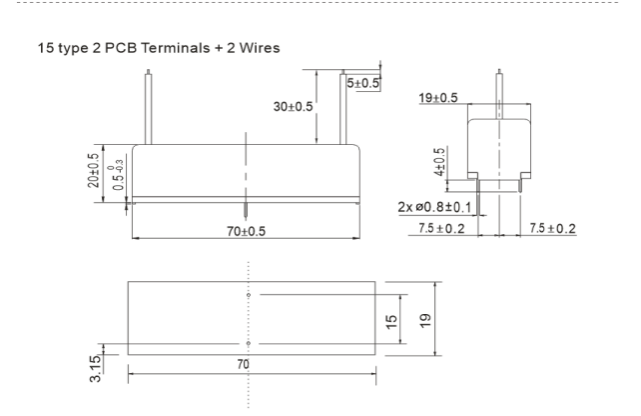

寸法(mm/インチ)
| 注文情報 |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1、アート番号: CYHVR 2、コイル定格電圧(V): DC:12,24 3、お問い合わせフォーム:A: ノーマルオープン、B: ノーマルクローズ 4、破壊電圧最小: DC:10 KV 5、端子タイプ: NIL: PCB タイプ、W: PCB ワイヤー 6. 端子間距離：NIL：密閉型、15:15型、16:16型、10:10型、50:50型 |
1. 降伏電圧はDC.15KVです。
2、PCB タイプ、PCB ワイヤー タイプ
| 連絡先の評価 |
| 接点配置 | 1 フォーム A 1 フォーム B |
| 連絡先の評価 | 50W |
| 最大スイッチング電圧 (DC または AC PEAK) 最大 | DC.10KV、 |
| 降伏電圧最小 | DC。 15KV |
| 最大スイッチング電流 | 2.0A |
| 最大。電流を運ぶ | 3.0A |
| オペレーションライフ | 電気 | DC.10000V-1mA 0.5X106 MIN動作(R. L.) |
| 機械式 | 1*108 MIN オペレーション(R.L.) |
