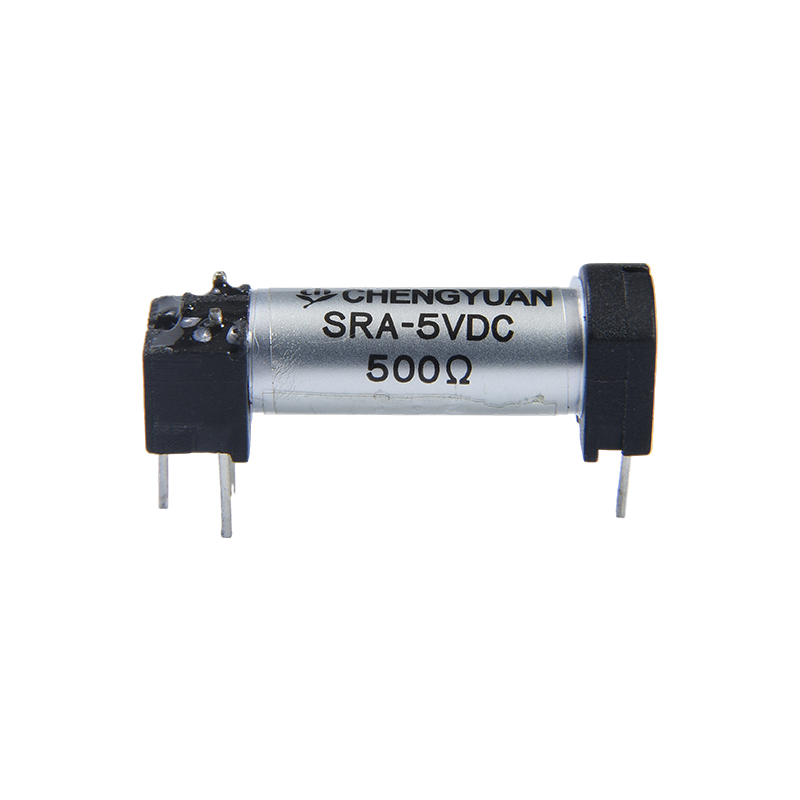

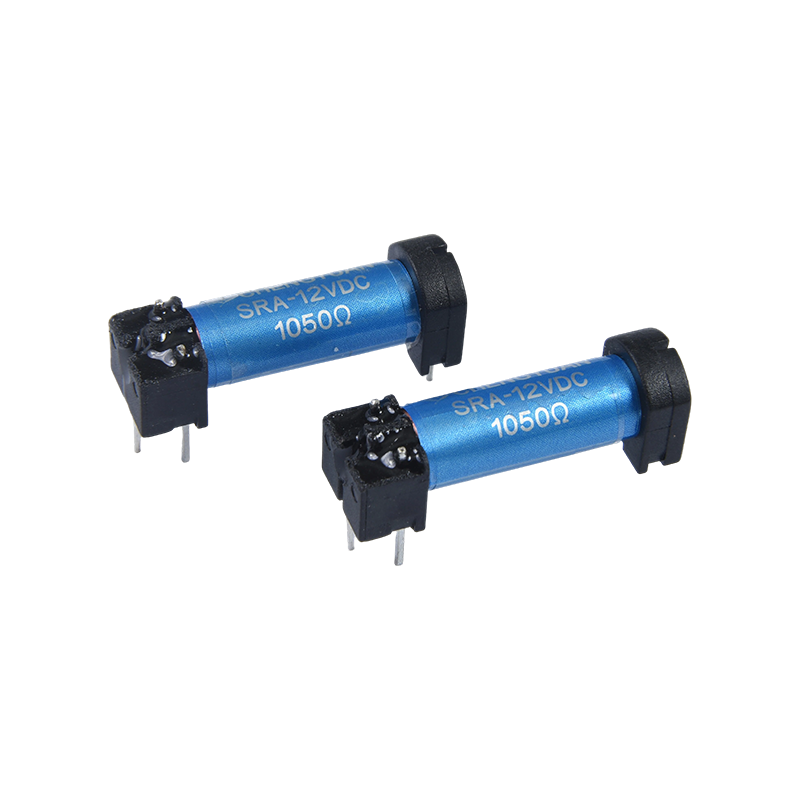

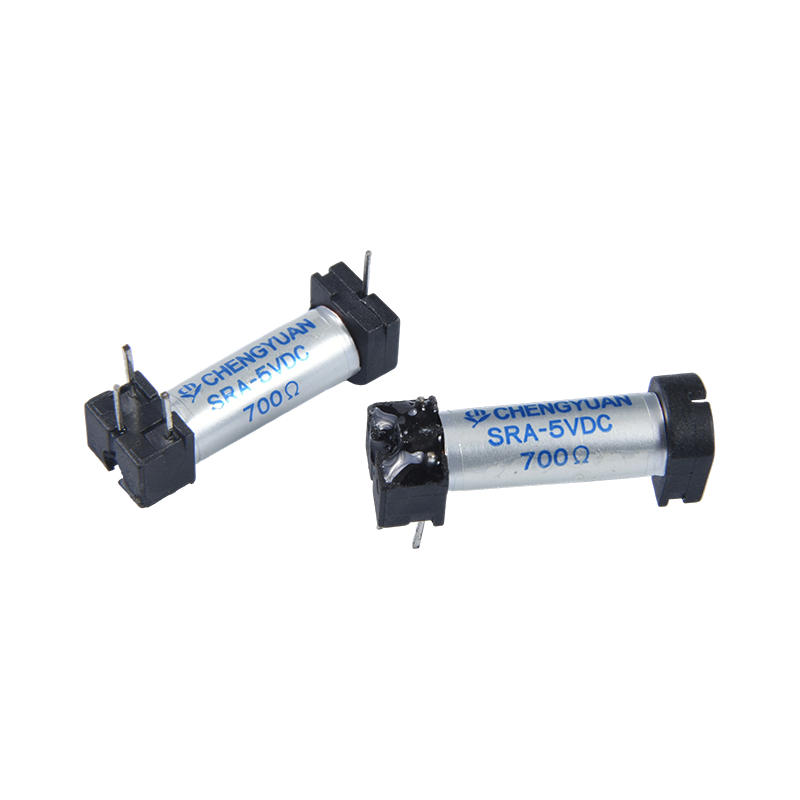

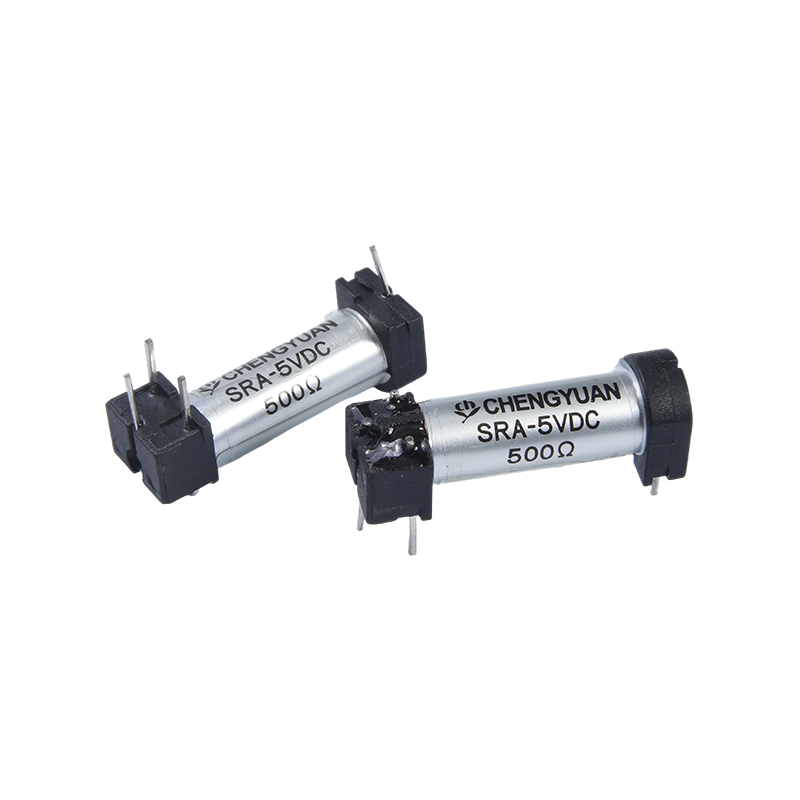

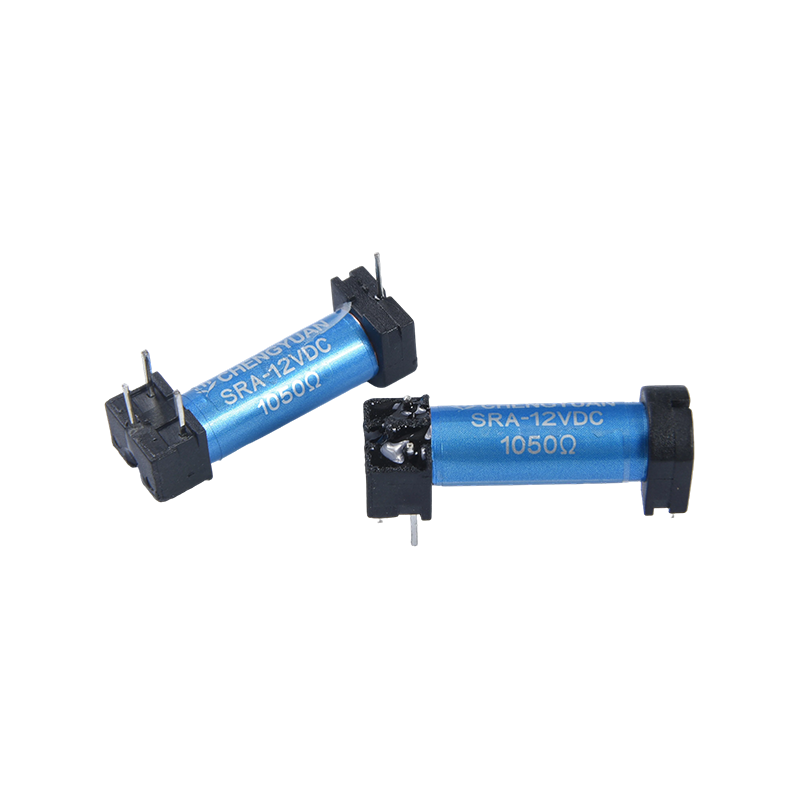

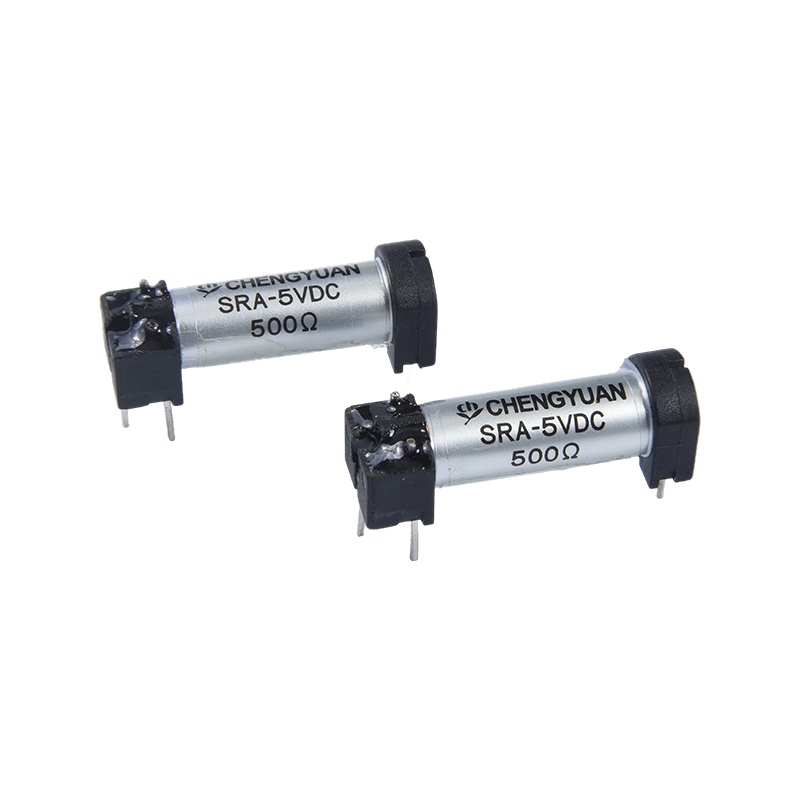

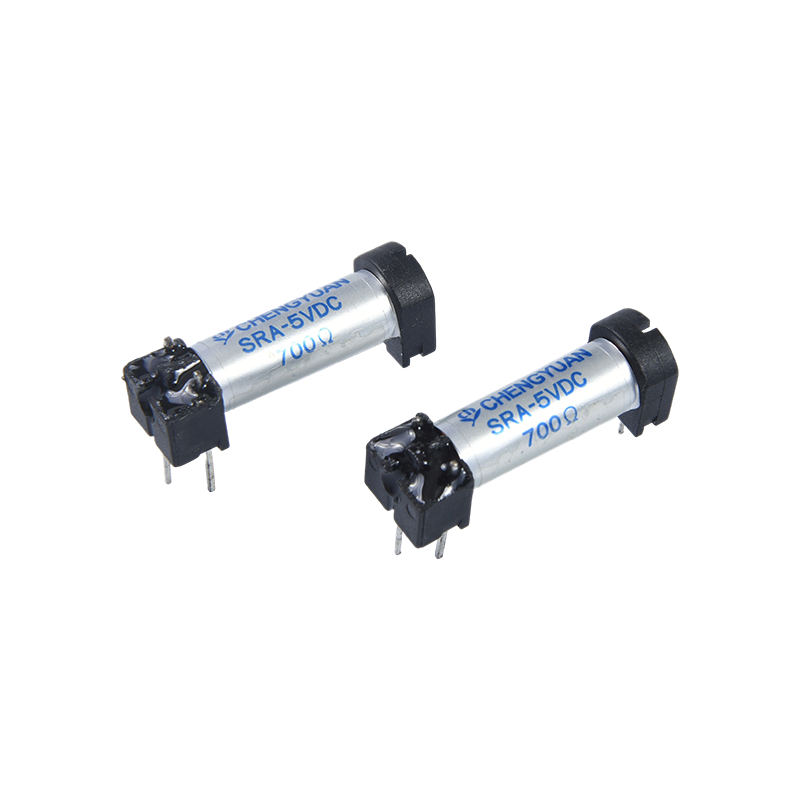

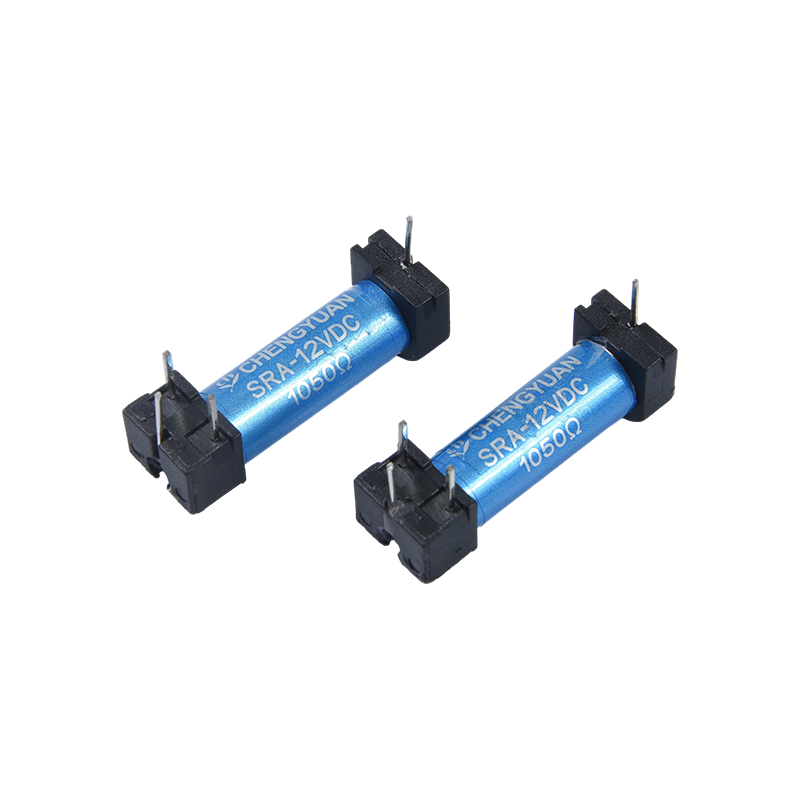

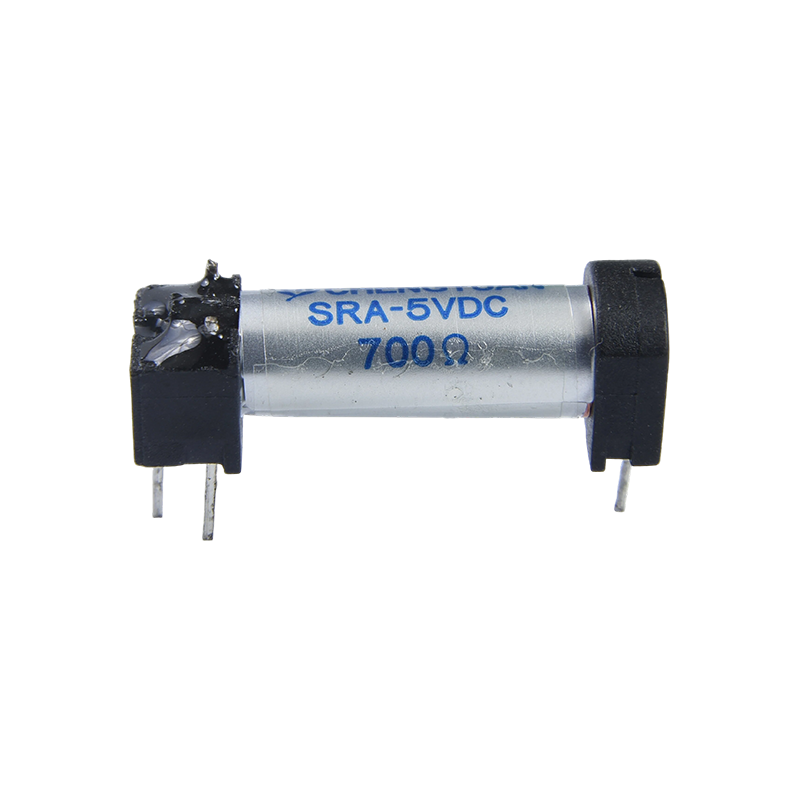

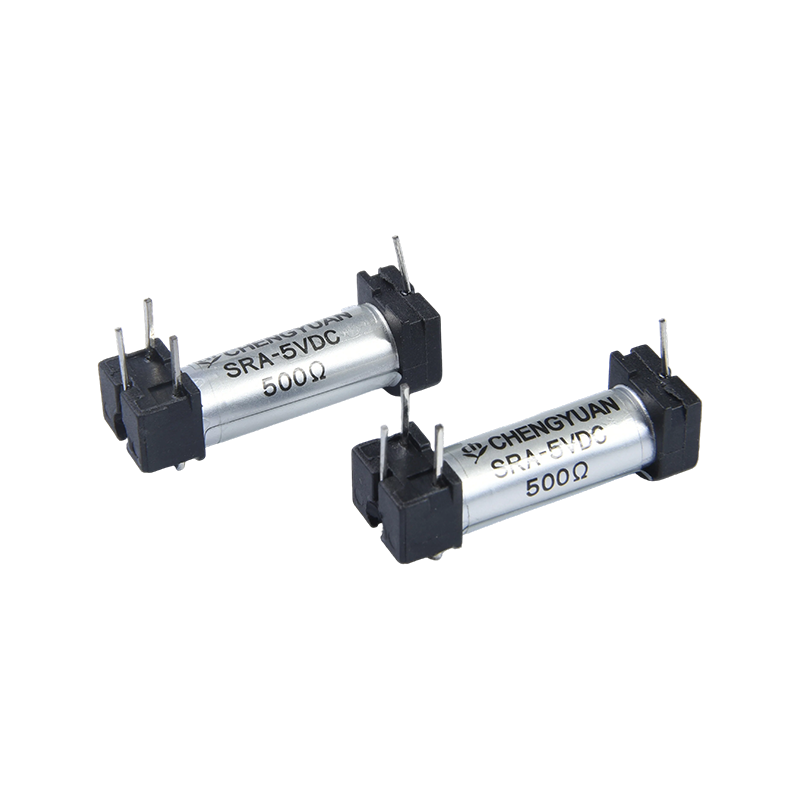

I. 製品の特徴
1. 小型化された設計: 小型で軽量なので、PCB 基板のスペースを効果的に節約でき、高密度実装シナリオに適しています。
2. 便利な取り付け: プリント基板への直接はんだ付けをサポートし、自動はんだ付けプロセスと互換性があり、組み立て効率を向上させます。
3.信頼性の高い構造：リードスイッチ構造を採用しており、衝撃や振動に強く、さまざまな環境でも安定した動作を保証します。
II.利点
1. 高感度：高感度設計により、微弱な制御信号に迅速に応答し、制御精度が向上します。
2. 低消費電力: コイルの消費電力が低く、バッテリ駆動または低電力の電子機器に適しています。
3. 強力な環境適応性: 耐衝撃性と耐振動性に優れ、耐用年数が長く、機器のメンテナンスと交換のコストを削減します。
4. 柔軟な設置と選択: PCB の直接はんだ付けをサポートし、さまざまな回路や設置要件に合わせて複数のコイル インピーダンス仕様を利用できます。
Ⅲ． SRリードリレーの心臓部であるリードスイッチは不活性ガス中に封入されています。回路は、磁場を介してリード接点を磁化することによってオン/オフに切り替えられます。超小型、低消費電力、高感度、長寿命が主な利点であり、高いスペース効率と信頼性を必要とする用途に適しています。
典型的なアプリケーションには次のようなものがあります。
通信機器: ダイヤラー、テレビ電話システムなどで信号の切り替えや回路の保護に使用されます。
セキュリティ システム: アクセス制御システム、警報装置、監視カメラに統合されています。
産業オートメーションおよび各種チップ検査装置、自動車テスターなど
医療・計測機器：発熱が少なく安定性が高いため、精密機器や検査装置などの敏感な信号の切り替えに適しています。
| 接触パラメータ |
| パラメータ名 | パラメータ値 |
| モデル | SR |
| 接点材質 | Ru/Rh |
| 接触抵抗 | ≤100mΩ Max.(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 0.1A 125VAC / 0.5A 24VDC |
| 最大スイッチング電流 | 0.5A |
| 最大スイッチング電圧 | AC200V |
| 最大スイッチング電力 | 10VA(AC)/10W(DC) |
| パフォーマンスパラメータ |
| プルイン時間（定格電圧） | 0.55ms以下 |
| リリース時間 | 0.2ms以下 |
| 絶縁抵抗 | 最小 100MΩ (500VDC にて) |
| 耐電圧 | 接点間：AC200V、50/60Hz 1分間 |
| 耐電圧 | 接点-コイル間接続：AC1400V、50/60Hz 1分間 |
| 耐振動性（耐久性） | 10-55Hz、両振幅1.5mm |
| 耐振動性（故障時） | 10-55Hz、両振幅1.5mm |
| 耐衝撃性（故障） | 最小20G |
| 耐衝撃性（耐久性） | 最小100G |
| 機械的寿命 | 1億回 |
| 電気的寿命 | 1000万回 |
| 周囲温度 | -40℃～85℃（結露なきこと） |
| 重量 | 約3g |
| コイルパラメータ（20℃） |
| 定格電圧（VDC） | 定格電流±10%(mA) | コイル抵抗±10%(Ω) | 定格電力 | プルイン電圧(最大) | 解除電圧(最小) | 最大連続印加電圧 |
| 3 | 0.012 | 250 | 約0.036W | 定格電圧の75% | 定格電圧の10% | 定格電圧の130% |
| 5 | 0.01 | 500 | 約0.05W |
| 12 | 0.012 | 1000 | 約0.144W |
| 24 | 0.012 | 2000 | 約0.288W |
上記の値は初期値です。コイルの過熱を避けるため、製品に最大電圧を10分以上連続して印加しないでください。

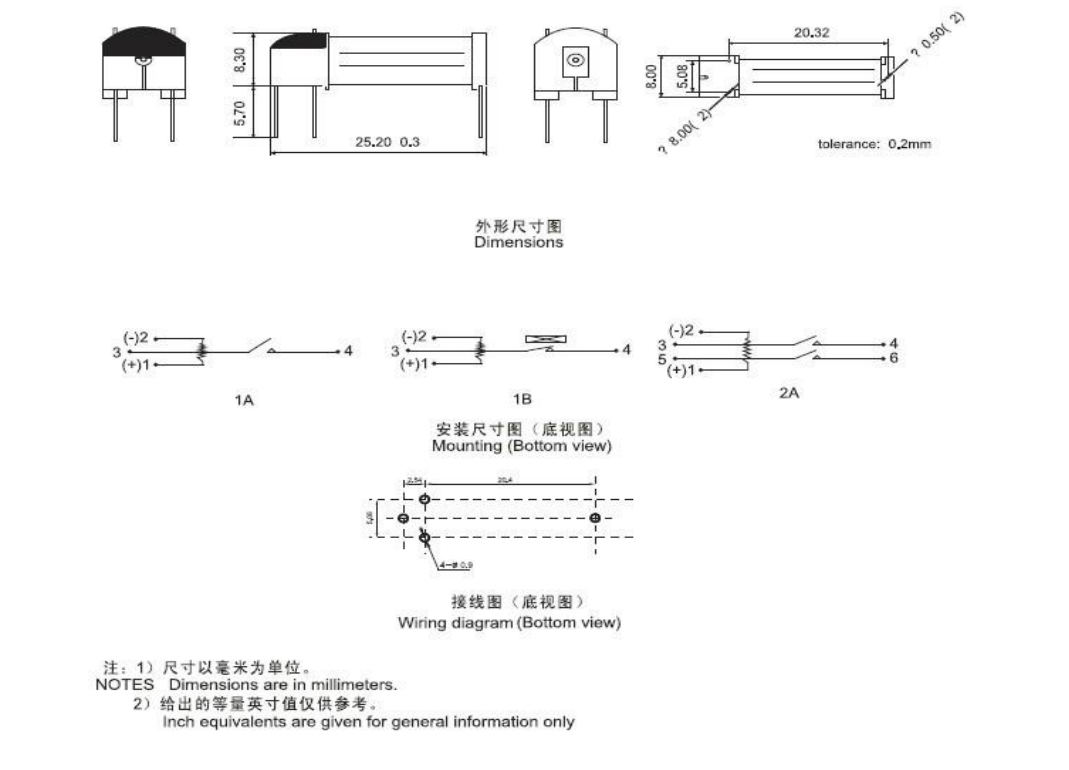

外形寸法図・配線図・取付穴位置図（単位：mm）
注文マーク
SR-1-A-05
1 2 3 4
1: モデル: SIP
2: 接触グループの数: 1-1 極
3: コンタクトタイプ: C (参考 C); H (参考資料 A); B（参考B）
4: 定格電圧: 3、5、12、24VDC
免責事項: この製品仕様は顧客の参考のみを目的としており、予告なく変更される場合があります。
Sheng Yuan が、特定のアプリケーションごとにリレーに必要なすべての性能パラメータを評価することは不可能です。したがって、お客様は特定の使用条件に合った製品を選択する必要があります。密閉用
リレーの場合は、使用前に設置および清掃した後、ハウジングの通気孔を開けてください。ご不明な点がございましたら、さらなる技術サポートについて Sheng Yuan にお問い合わせください。ただし、製品選択の責任はお客様にのみあります。
