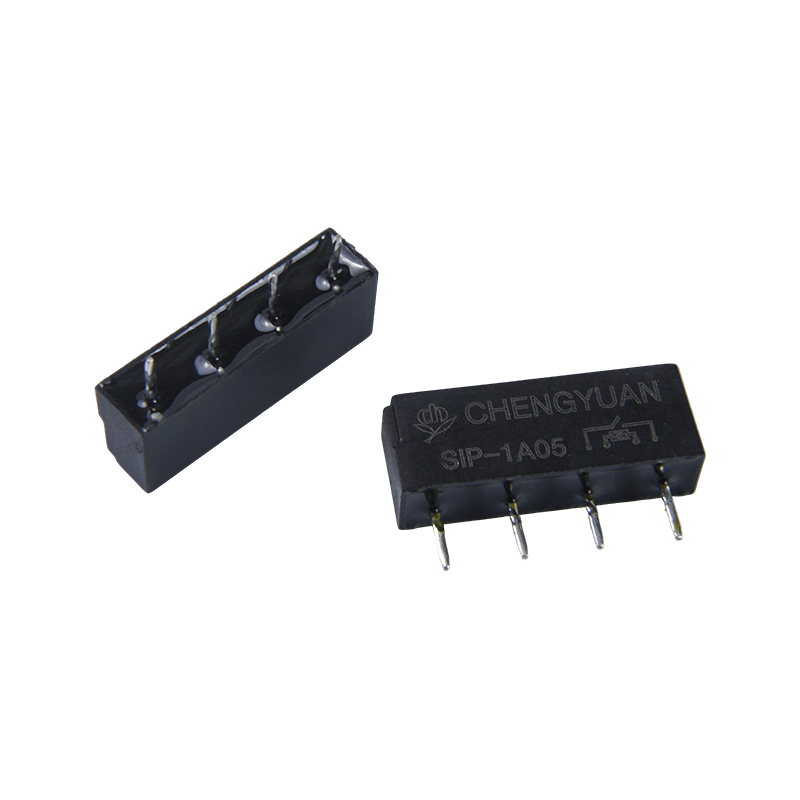

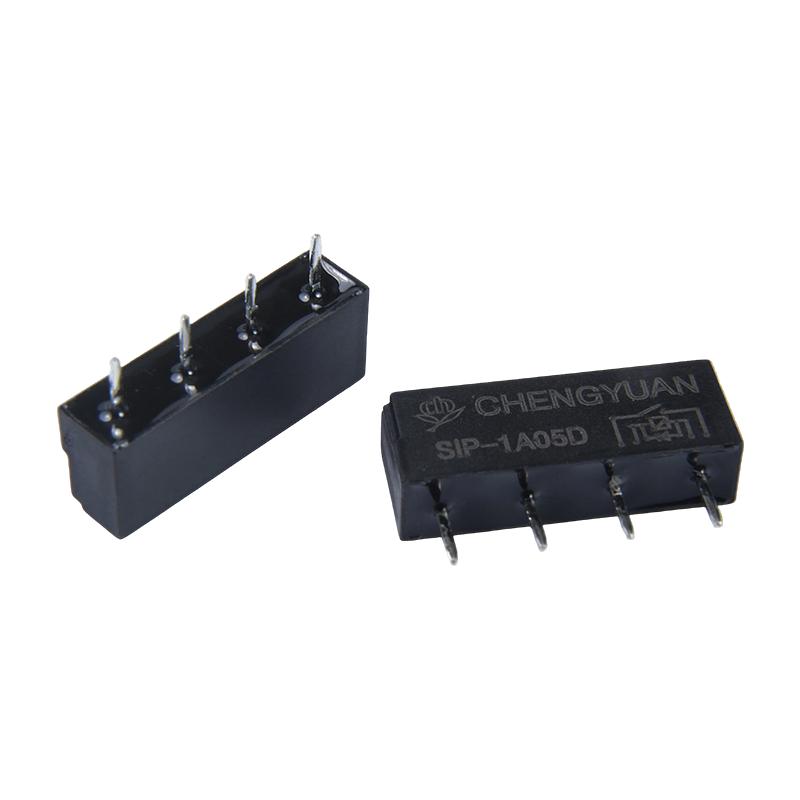

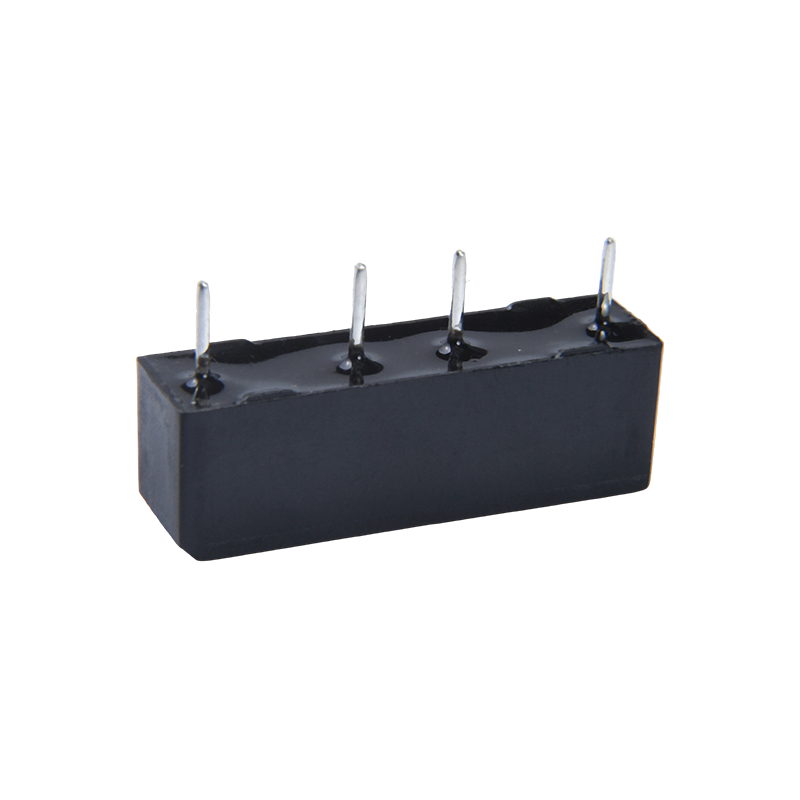

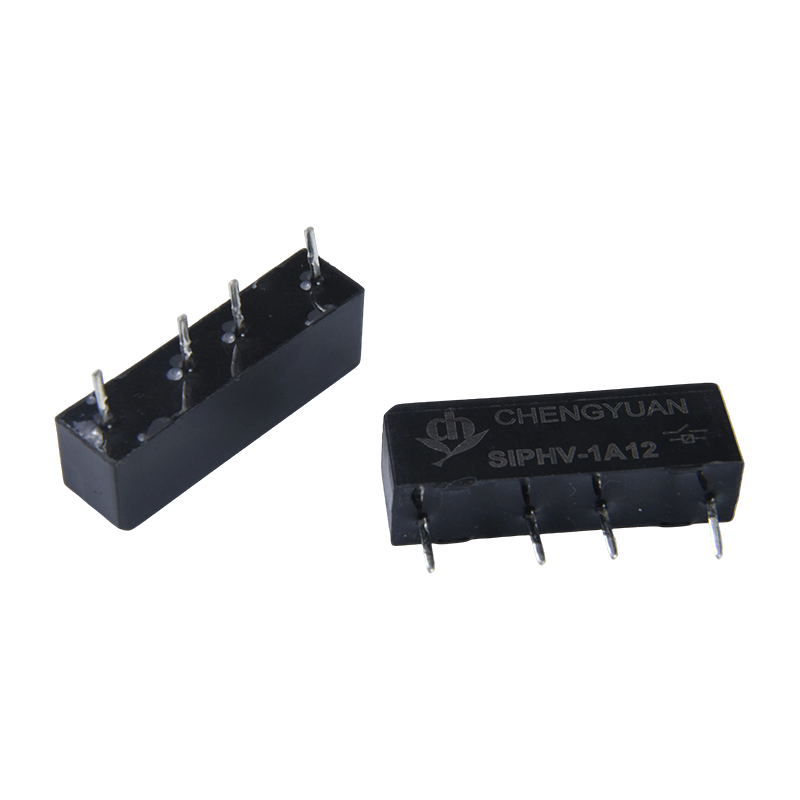

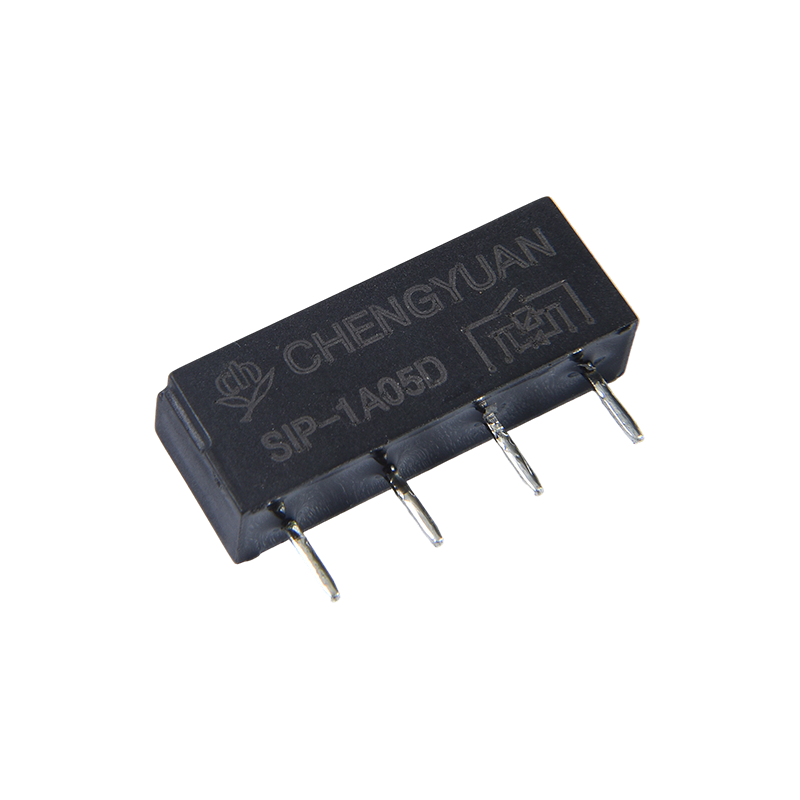

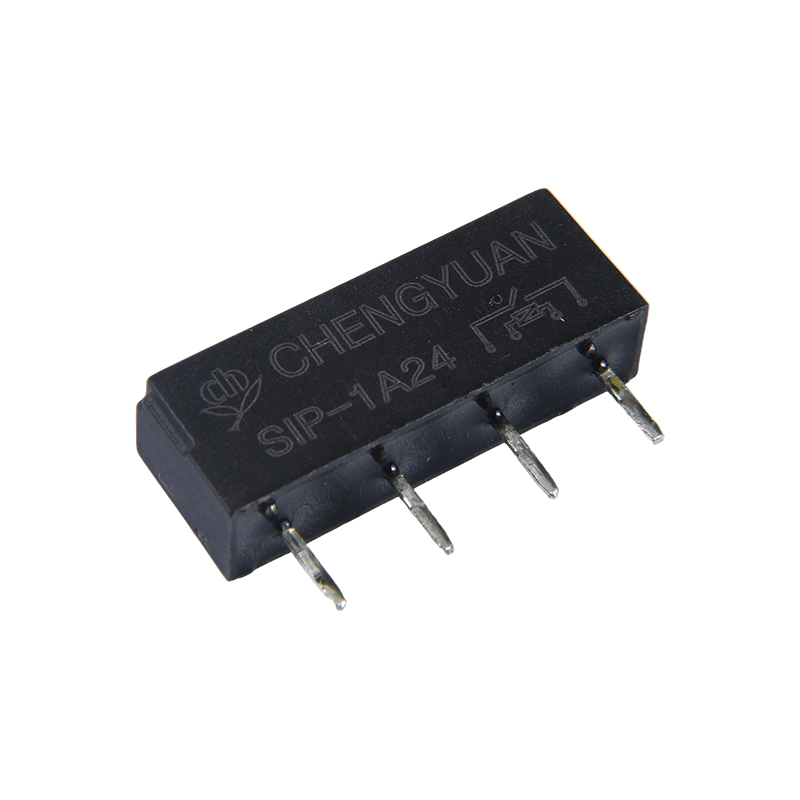

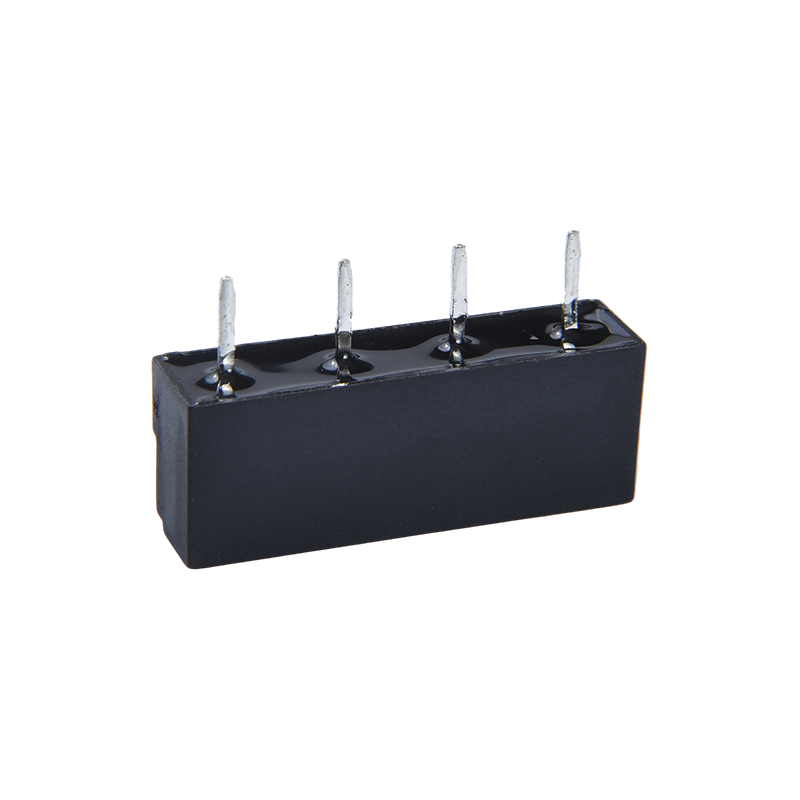

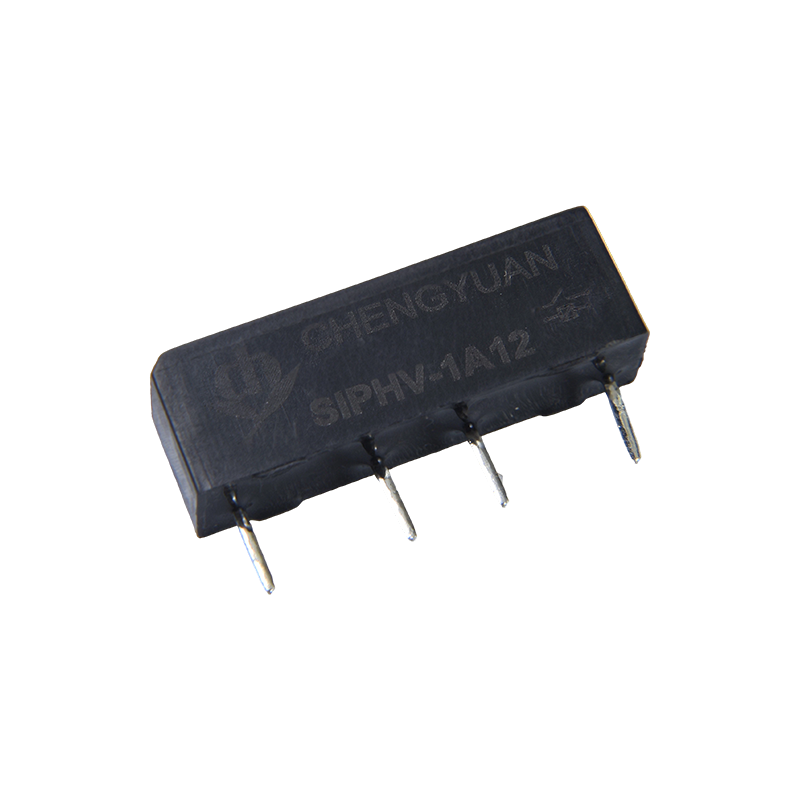

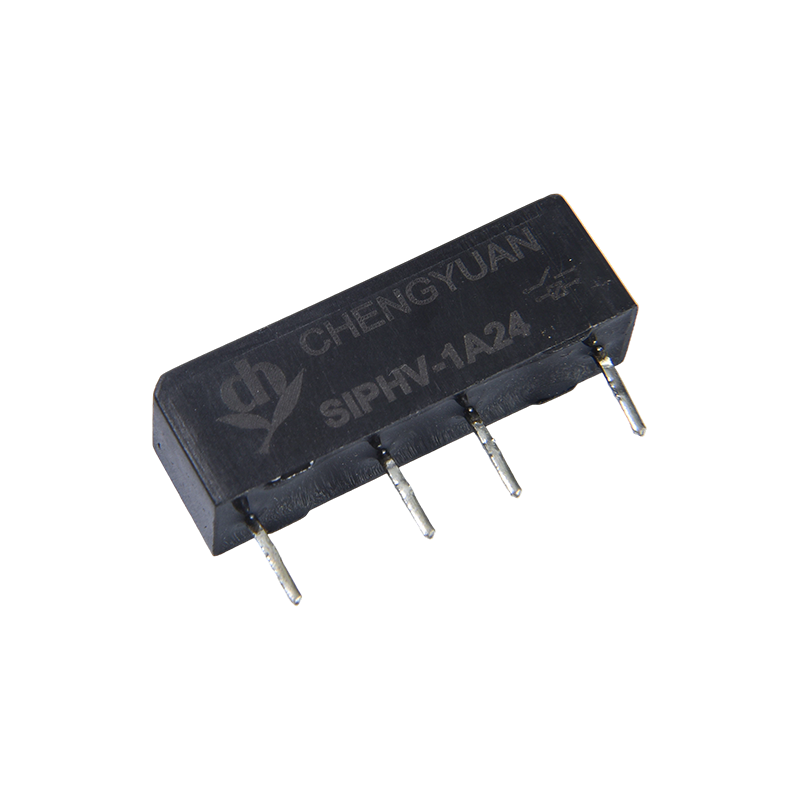

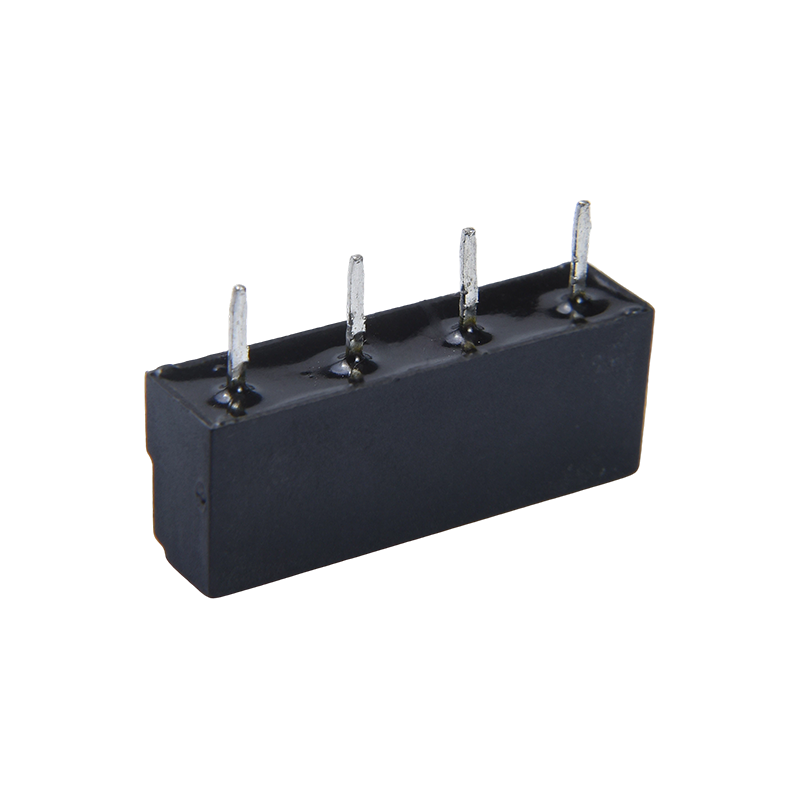

1. 利点
完全密閉接点：リードスイッチは不活性ガス中に密閉されており、塵や酸化から接点を保護し、長期安定した接触抵抗と極めて高い信頼性を実現します。
高速スイッチング性能: リード スイッチの質量が小さいため、高速動作 (スイッチング時間は通常ミリ秒単位) が可能で、迅速な信号サンプリングまたはスイッチングが必要なアプリケーションに適しています。
低消費電力と高絶縁：コイル駆動消費電力が低く、接点とコイル間の絶縁抵抗と耐電圧が高く、優れた信号絶縁と耐干渉性能を実現します。
2. 主な特長
接点容量: 0.5A @ 125VAC / 24VDC、低レベル信号、センサー信号、または小電流負荷のスイッチング用に特別に設計されています。
コンパクトなパッケージ: 標準的なピン間隔を備えた SIP (シングル インライン パッケージ) ピン設計により、PCB スペースが節約され、自動組み立てや挿入が容易になります。
広い駆動電圧: コイルは 3 ～ 24VDC 電圧をサポートし、一般的なロジック レベルおよび制御電圧と互換性があります。
長寿命: 密閉保護により、定格負荷における機械的および電気的寿命は、同じサイズのオープン型電磁リレーよりも大幅に長くなります。
3. 主な用途
試験および測定機器: 高精度マルチメータ、データ収集カード、および信号パスの切り替えと多重化のための自動試験装置 (ATE) で使用されます。
通信とセキュリティ: プログラマブル スイッチ、セキュリティ警報システム、信号分離およびインターフェイス スイッチング回路用のアクセス制御システムに統合されています。
医療用電子機器: 生体電気信号などの低レベルのアナログ信号を切り替える医療監視機器で使用され、高い絶縁性と低ノイズが必要です。
産業用制御信号絶縁: PLC アナログ入力モジュールおよびセンサー インターフェイスにおいて、フィールド信号と制御システム間の電気的絶縁と保護を提供します。
連絡先データ
| タイプ | SIP |
| 連絡先資料 | Ru/Rh |
| 接触抵抗 | ≤ 100mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 0.1A125VAC /0.5A 24VDC |
| 最大。電流の切り替え | 0.5A |
| 最大。 スイッチング電圧 | AC200V |
| 最大。スイッチング電源 | 10VA(AC)/10W(DC) |
| 特徴 |
| 動作時間（定格コイル電圧時） | 0.55ms最大 |
| リリース時間 | 最大0.2ms |
| 絶縁抵抗 | 最小 100MΩ（500VDC にて） |
| 絶縁耐力 | 開いた接点間:200VAC、50/60Hz、1分間 |
| コイルと接点間: 1400VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mm時 |
| 機能的 | 10～55Hz、複振幅1.5mm時 |
| 耐衝撃性 | 機能的 | 20G 分 |
| 破壊的 | 100G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 100000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 10000000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約1.6g |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 0.012 | 250 | 約0.036W | 公称値の 75% 電圧 | 公称値の 10% 電圧 | 公称電圧の 130% |
| 5 | 0.01 | 500 | 約0.05W |
| 12 | 0.012 | 1000 | 約0.144W |
| 24 | 0.012 | 2000 | 約0.288W |
上記データは初期値です。コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

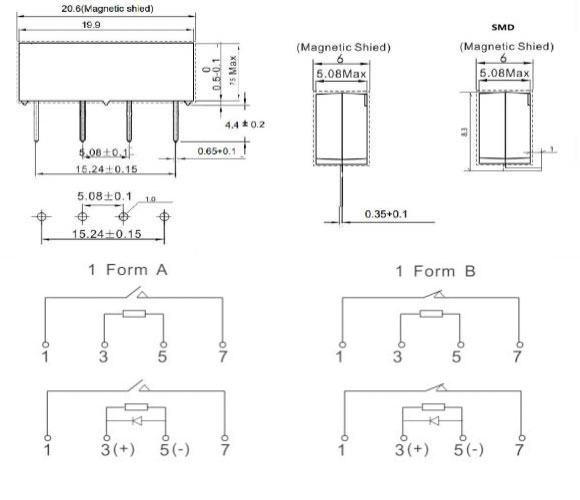

外形寸法、配線図、PCB レイアウト (単位: mm)
注文情報
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: タイプ： SIP
2: 極数: 1-1極
3: コンタクトの配置: C から C ; H から A ; B から B
4: 公称電圧: 3.5、12、24VDC
5: コイル過渡現象抑制: D ダイオード付き。 NIL：標準
6: シールドカバー付き: M 、 NIL 標準
7: SMD、NIL規格
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
