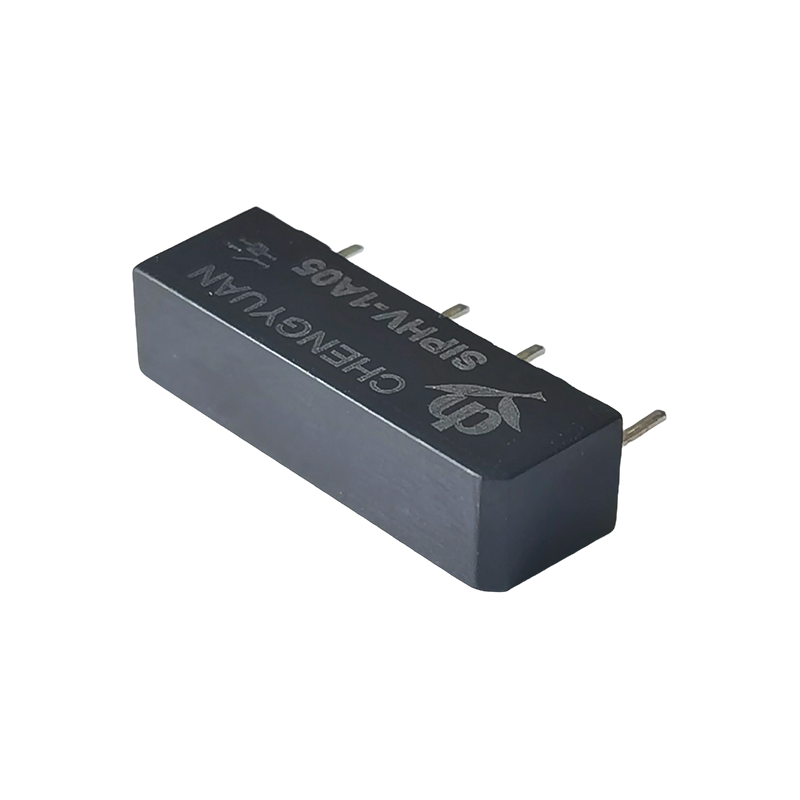

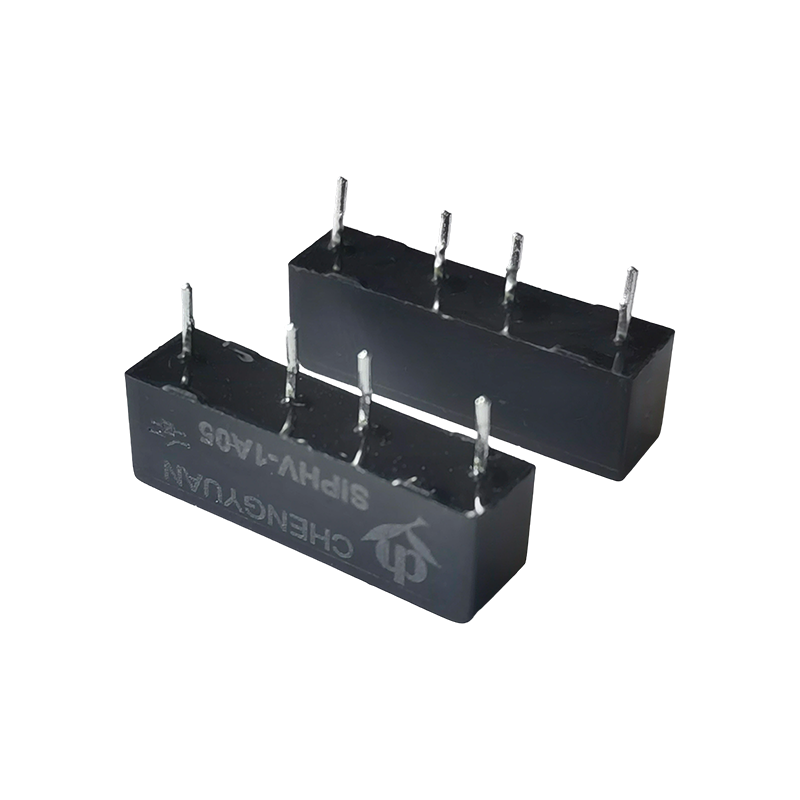

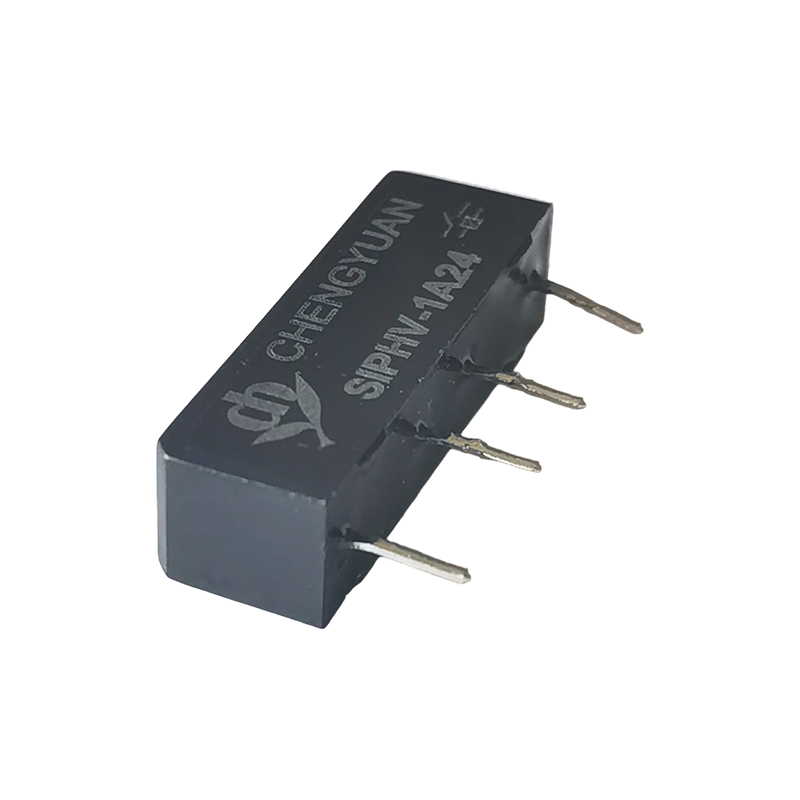

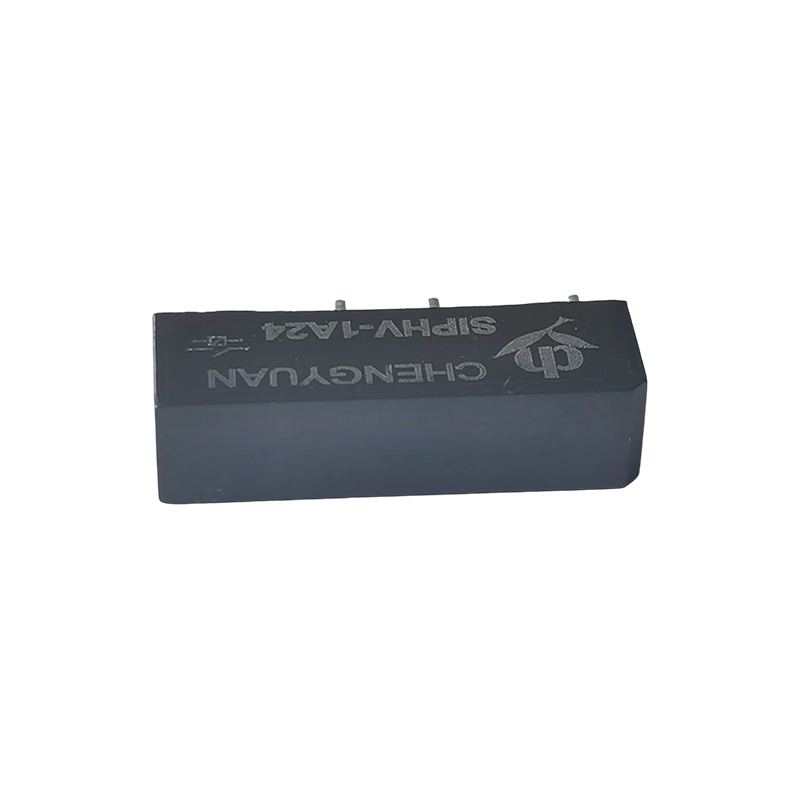

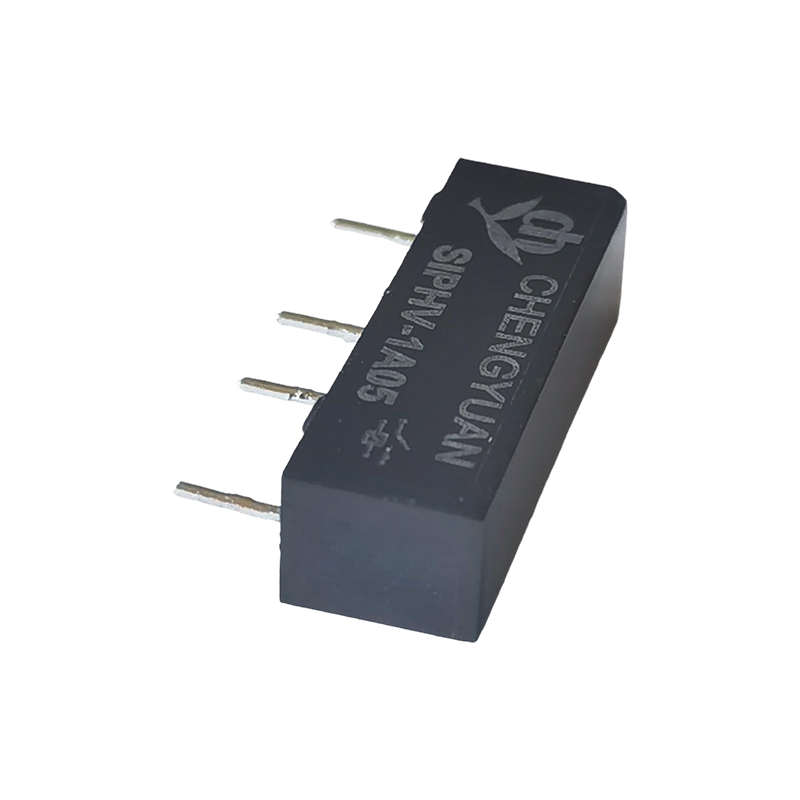

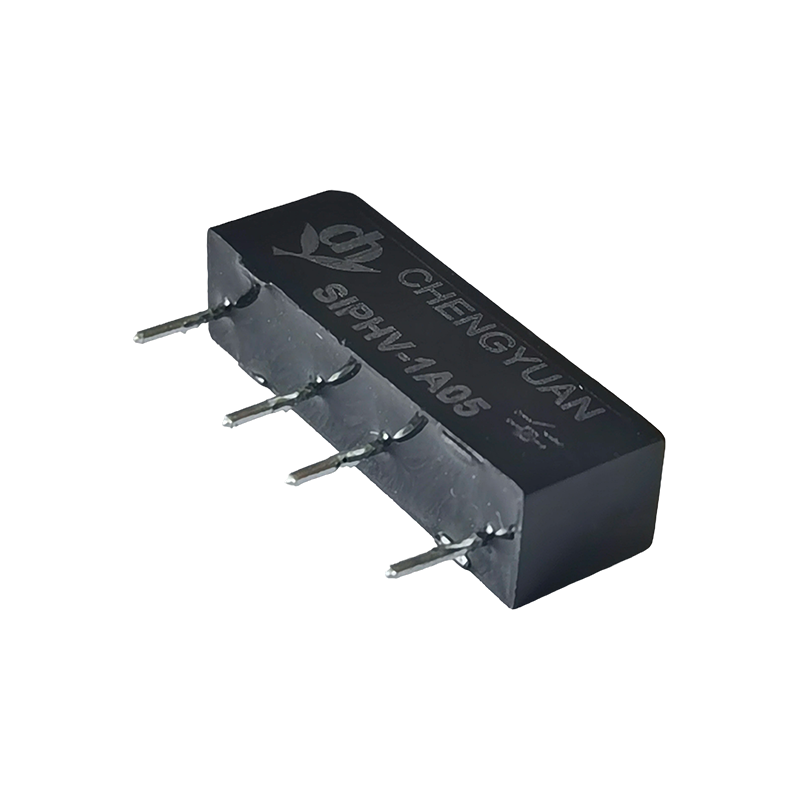

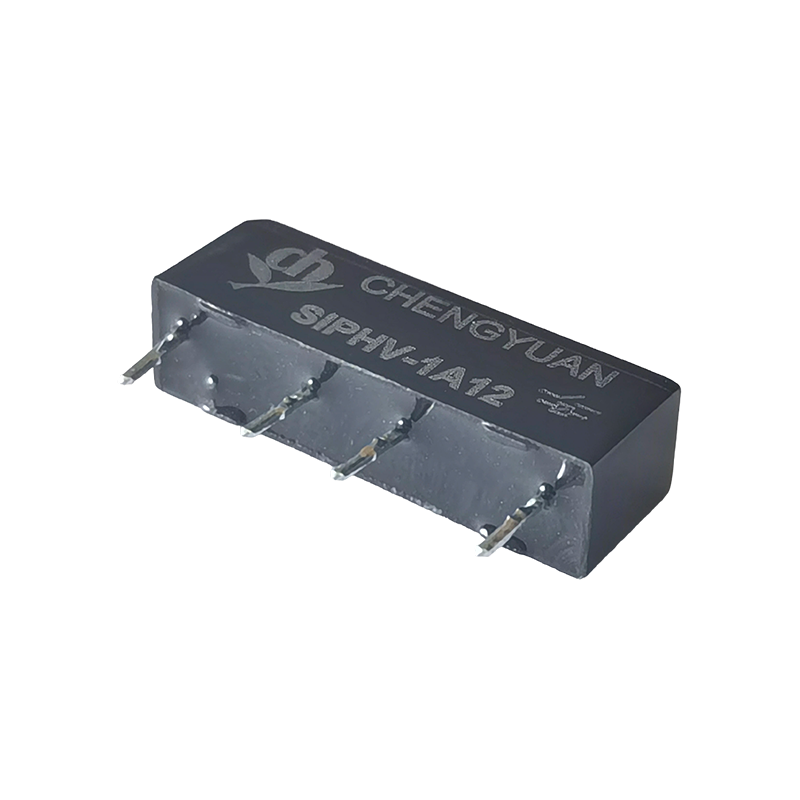

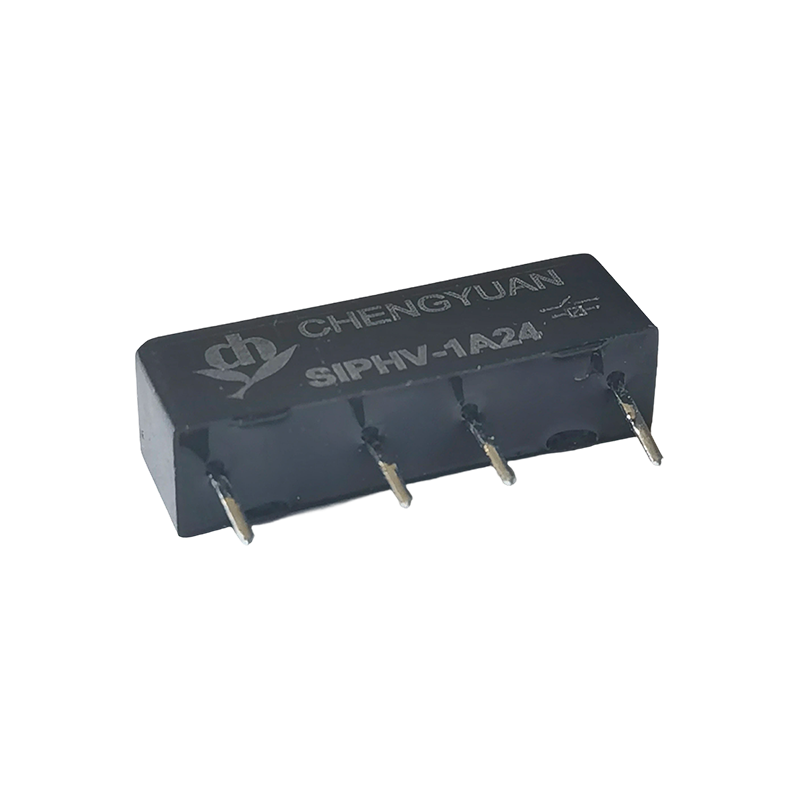

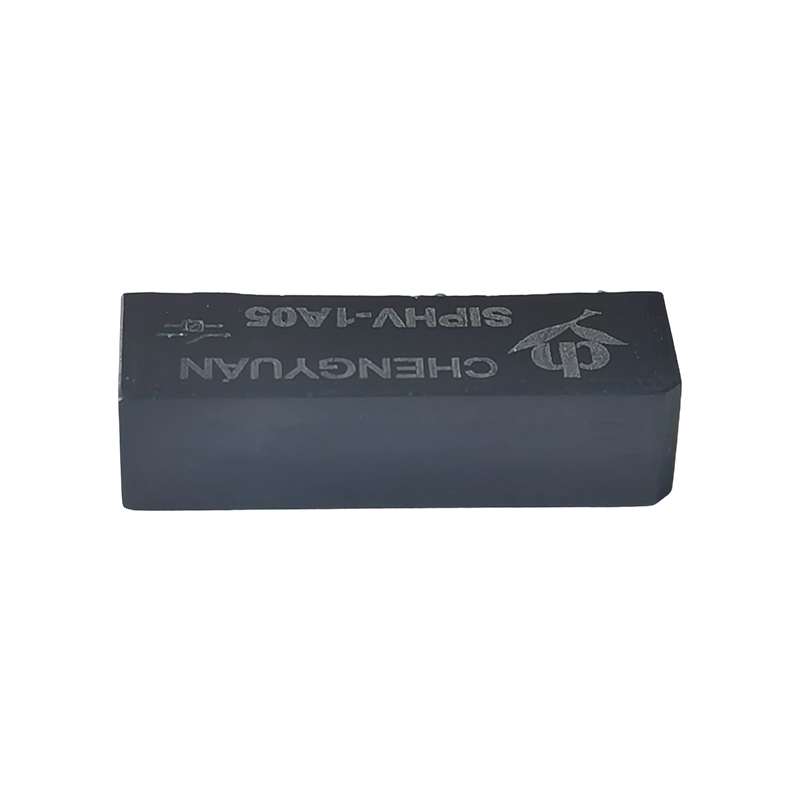

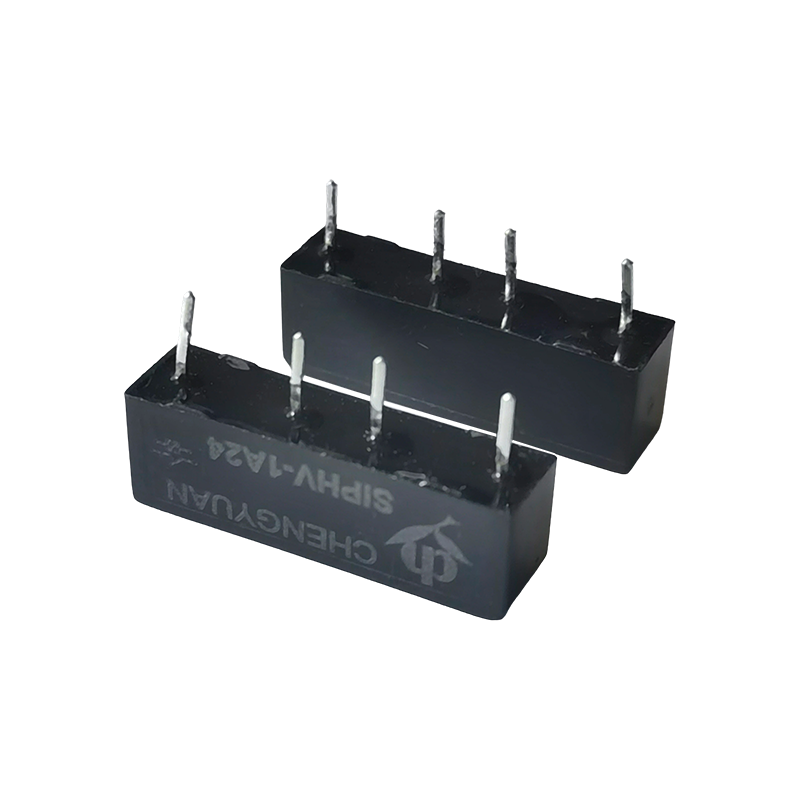

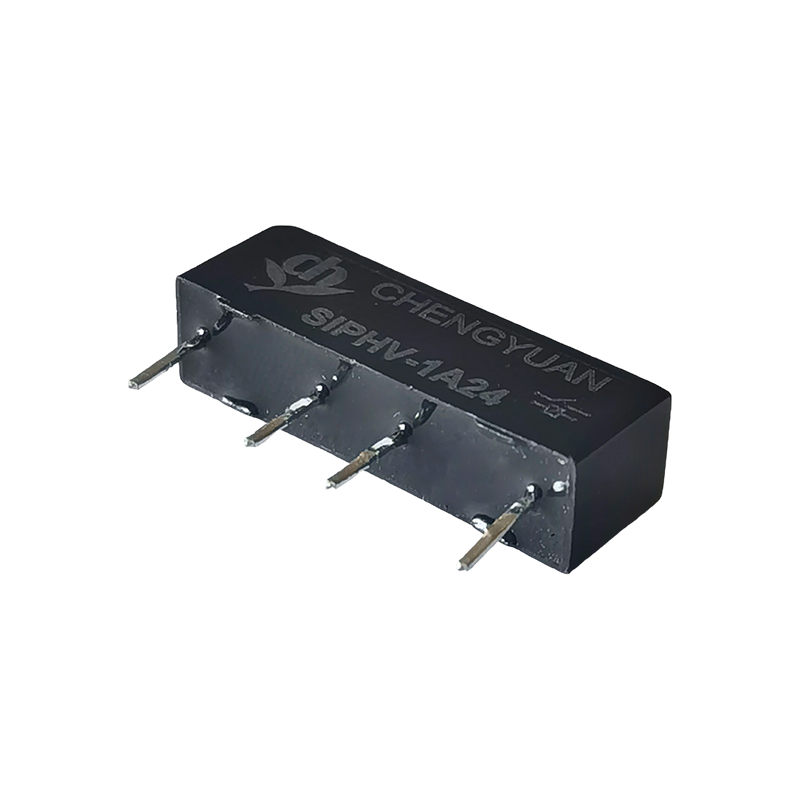

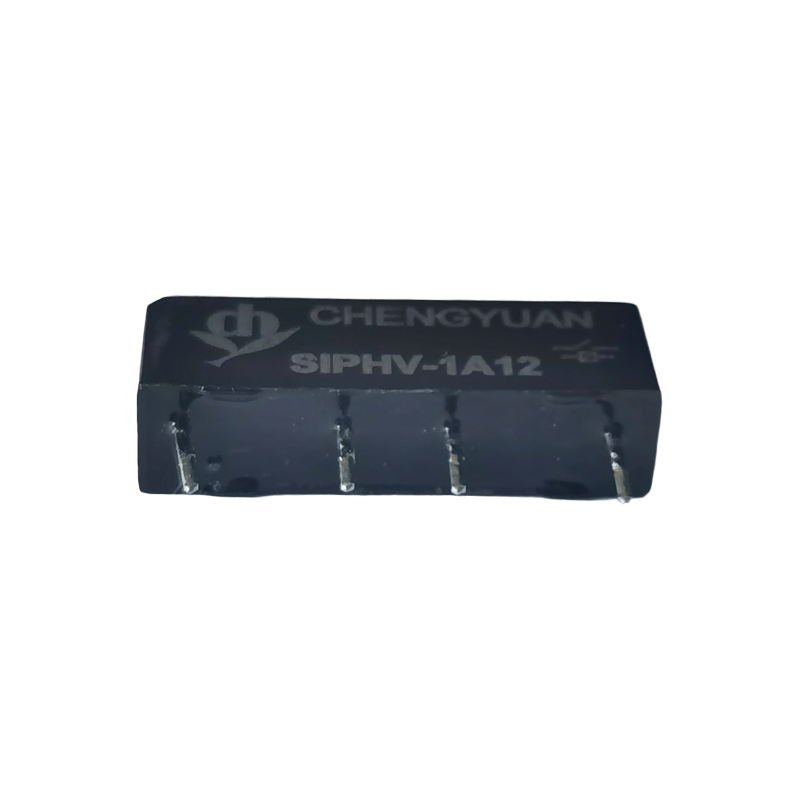

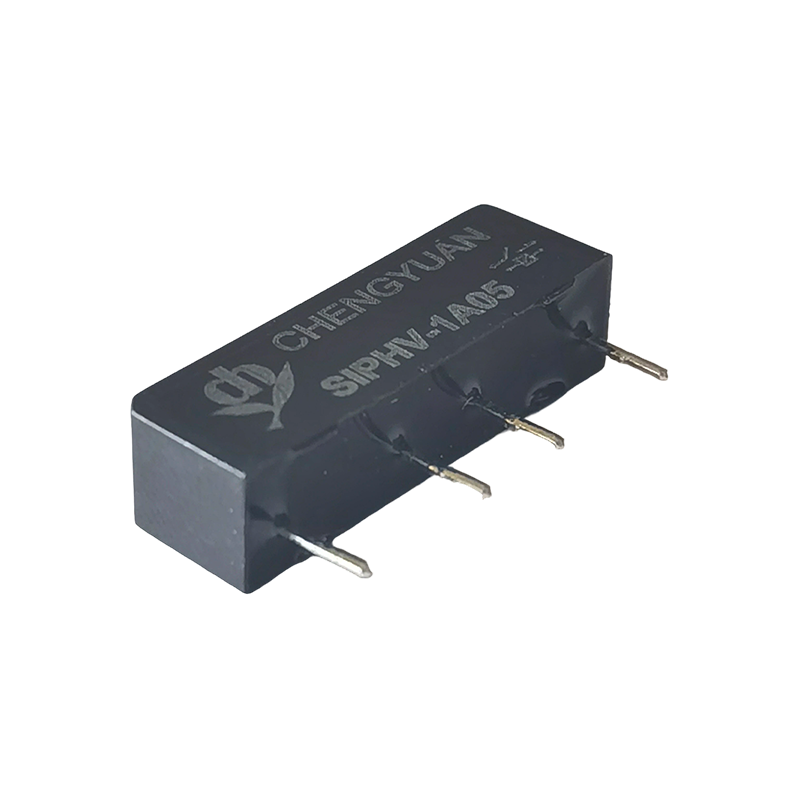

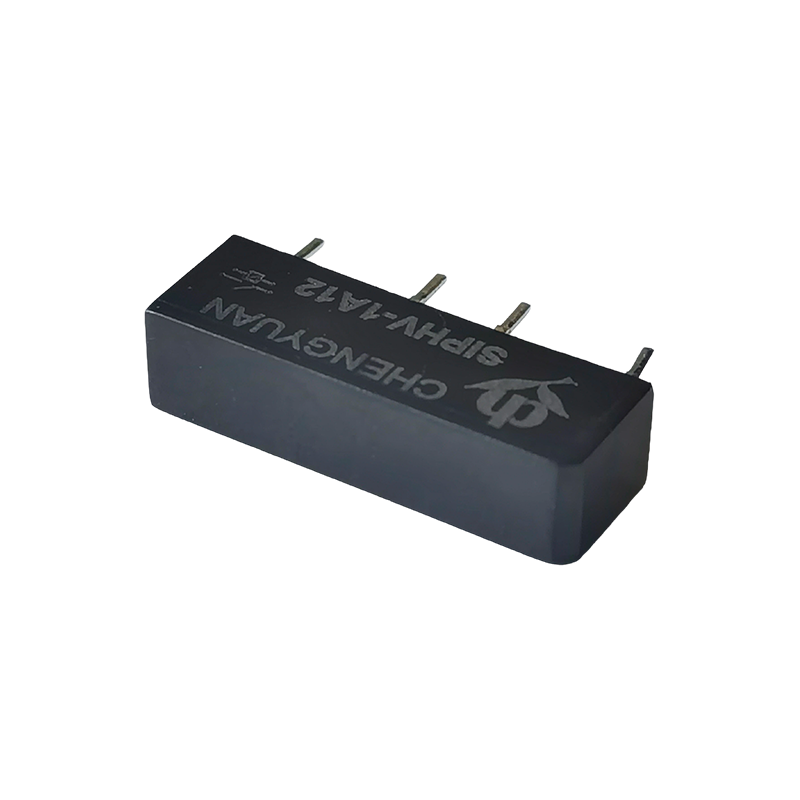

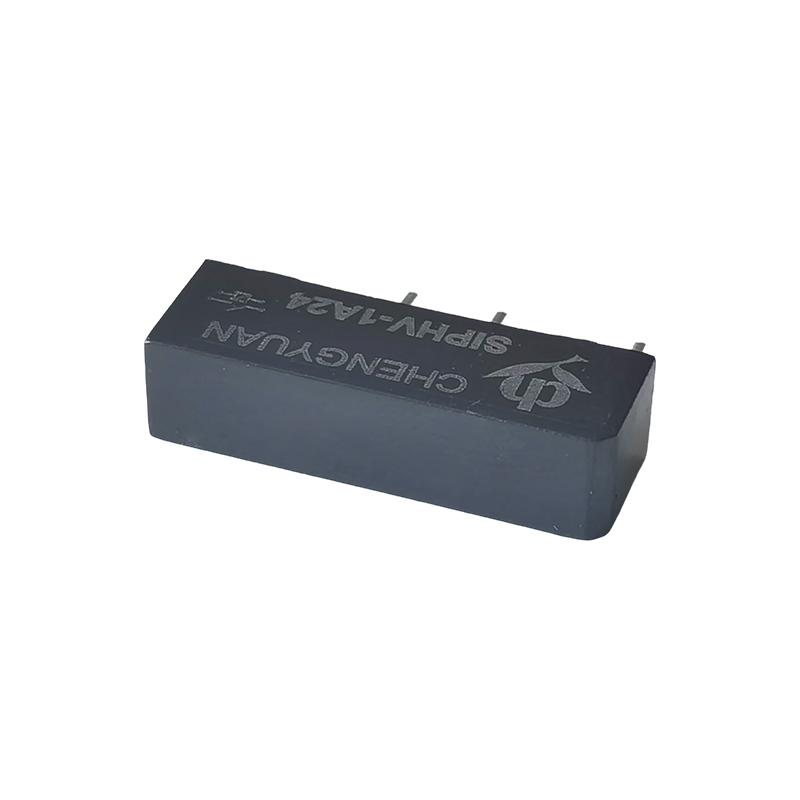

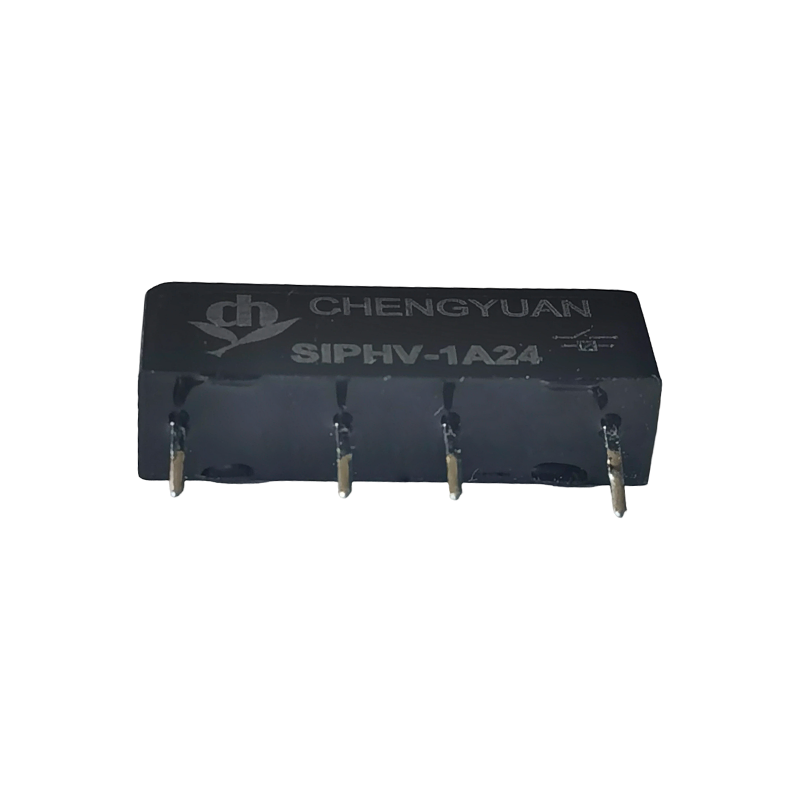

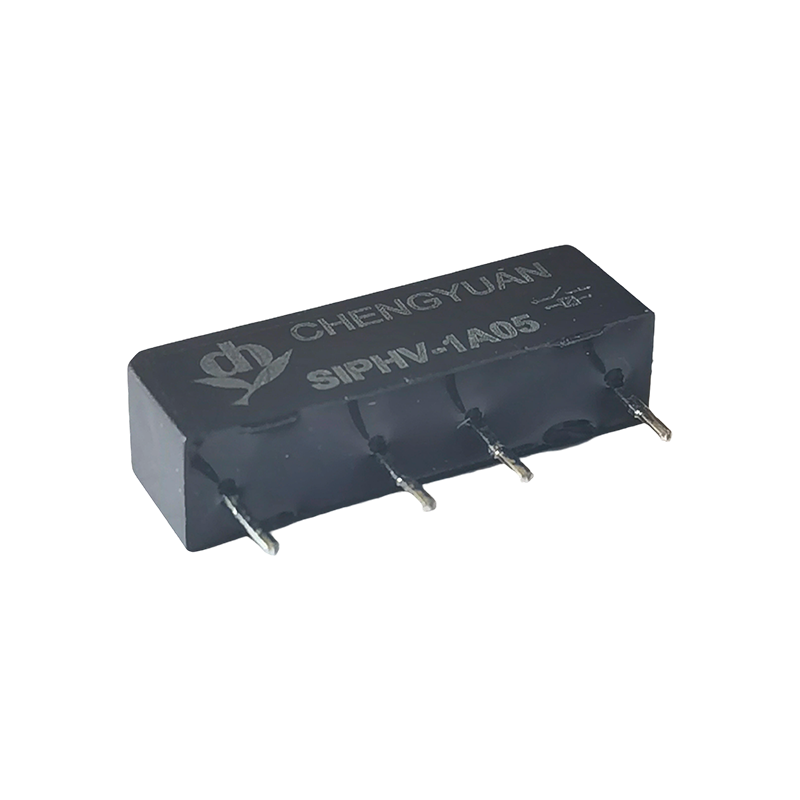

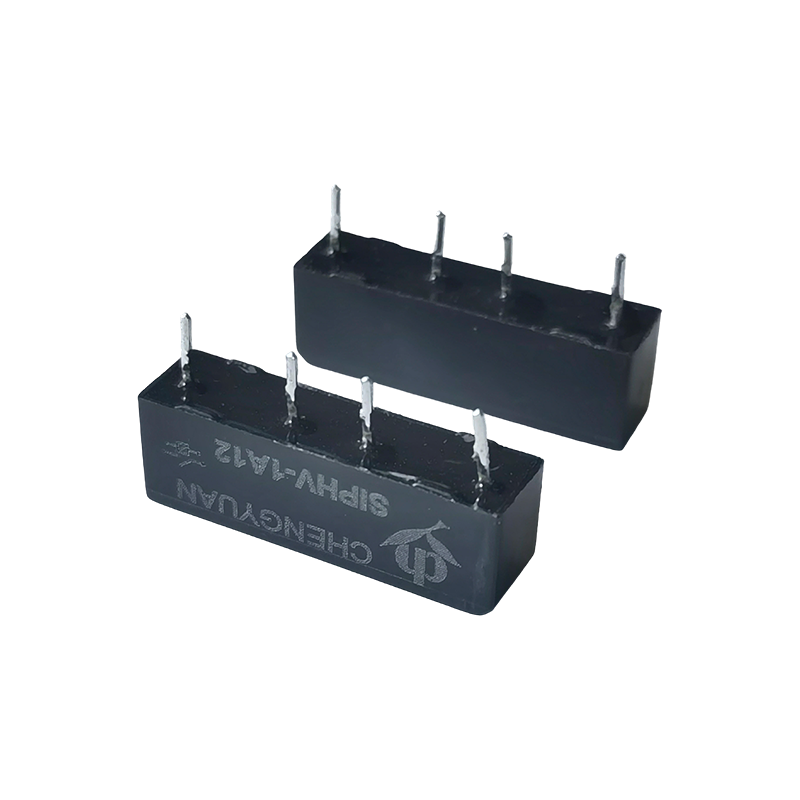

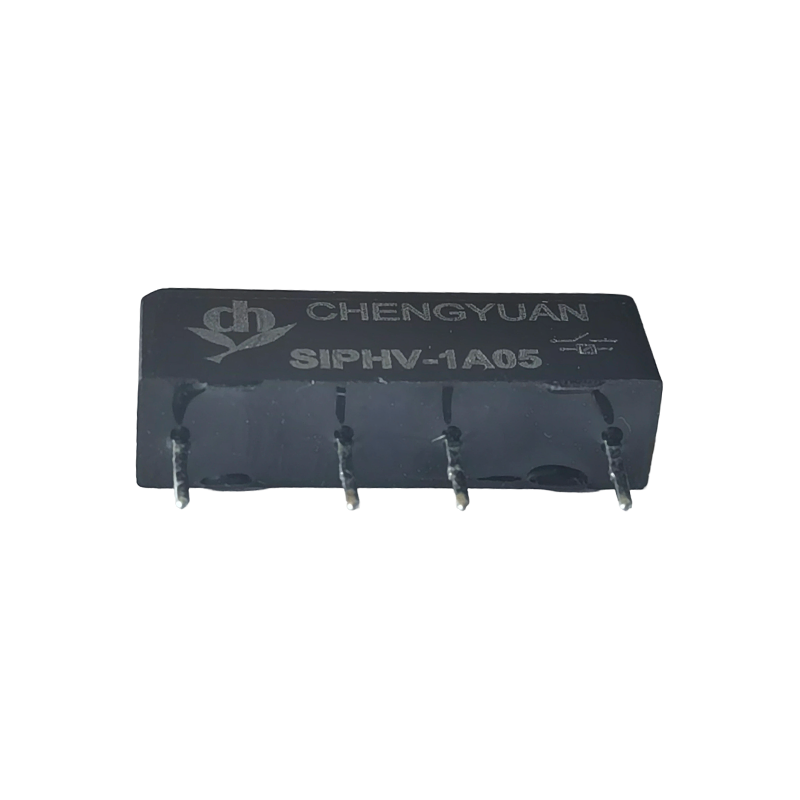

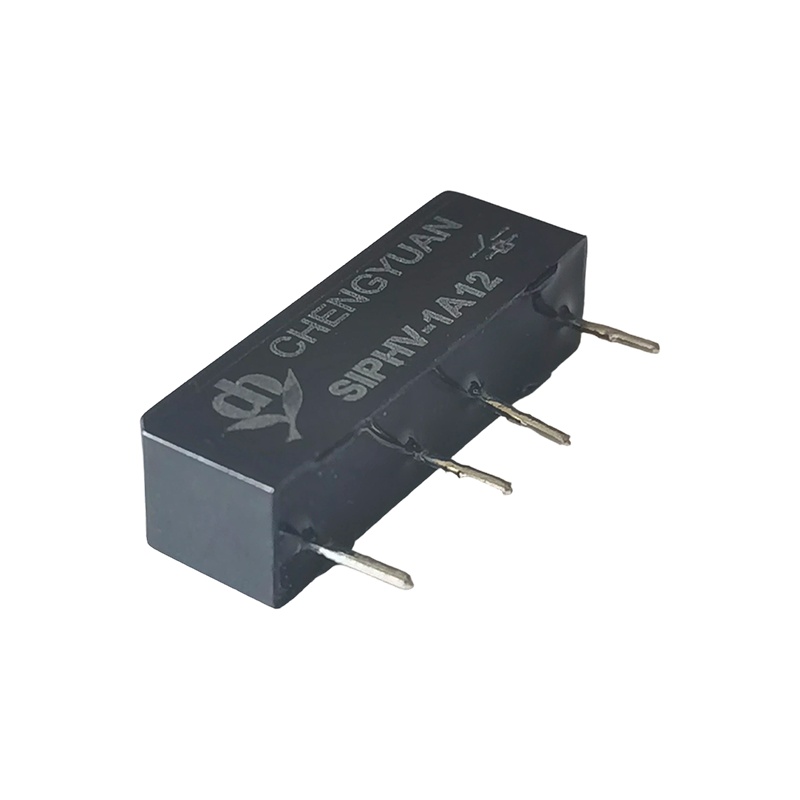

SIPHV リレー、小型高電圧リード リレー、4KVDC、PCB マウント リード リレー。

The SIPHV Relay is a PCB-mountable high-voltage reed relay with a 1A load capacity and a maximum rated voltage of 4KVDC.この製品は、リード スイッチ技術を利用して、コンパクトな SIP パッケージ内で最大 1000VAC ピーク/VDC までの高電圧を確実に切り替え、高密度 PCB 実装との互換性を維持しながら、高電圧制御におけるミニチュア リレーのアプリケーションのギャップを埋めます。

お問い合わせ
前へ：CYCHV リード リレー、小型高電圧リード リレー、3.5KV、PCB マウント リード リレー。 次へ：SIP リレー、リード リレー、SIP-1A05、PCB マウント リード リレー、
  • 製品詳細
  • よくある質問

製品の特徴:
超高耐電圧: 最大定格電圧は 4KVDC、1000VAC ピーク/VDC の負荷に耐えることができ、一般的なリレーの耐電圧レベルをはるかに超えています。
リードスイッチ技術: コアスイッチング素子としてリードスイッチを使用し、高速スイッチング速度、長寿命、低接触抵抗を実現します。
小型パッケージ：コンパクトなSIP（シングル・インライン・パッケージ）設計により、基板スペースを大幅に節約し、高密度実装が容易になります。
PCB への直接取り付け: PCB ボード専用に設計されており、確実なはんだ付けと自動生産への適合性を保証します。
低消費電力: コイル電圧範囲は 3VDC ～ 24VDC で、さまざまな低電圧制御回路に簡単に統合できます。

代表的な用途:
高電圧試験装置：耐電圧試験器や絶縁試験器などの高電圧信号の開閉や絶縁を行う試験器に使用されます。
医療用電子機器: 医療機器の高電圧制御セクションに適しており、安全な絶縁を確保します。
通信機器: 通信システムにおいて高電圧絶縁またはスイッチングを必要とする回路モジュールに使用されます。
精密測定器は、高精度測定システムにおける高電圧信号スイッチングの重要なコンポーネントとして機能します。
産業オートメーション: 高電圧制御回路の信号伝送と保護に使用されます。

連絡先の評価

連絡先の手配

1A;

連絡先の評価

100W(最大スイッチング電圧350VDC、300VAC)

最大スイッチング電圧

1000VACピーク/VDC

最大スイッチング電流

1.0A

最大通電電流

2.5A

余命

5VDC 10mA 5X108 動作数 1KVDC 1mA 1X105 動作数

コイルパラメータ

コイル電圧(VDC)

コイル抵抗

Ω±10%

通常電流(mA)

解放電圧VDC(最小)

(定格電圧の8%)

ピックアップ電圧 VDC(マックス)

(定格電圧の75%)

評価済み

Max

5

6.50

120

41.7

0.5

3.8

12

15.6

500

24.0

1.2

9.0

24

31.2

2000

12.0

2.4

16.8

注意:1、定格コイル電圧未満のコイル電圧を使用すると、リレーの動作が損なわれます。

2、ピックアップ電圧とリリース電圧はテストのみを目的としており、設計基準として使用されるものではありません。

動作条件

接触抵抗

150mΩ

耐電圧

コイルから接点まで

DC4000V

接触間

DC4000V

絶縁抵抗

オープン接点 1X1011Ω MIN.

コイルへの接点 1X1011Ω MIN.

静電容量

オープンコンタクト間

1.0pF

コイルへのオープン接点

2.0pF

動作時間

1.0ミリ秒

リリースタイム

0.25ミリ秒

動作温度

-40℃～85℃

保管温度

-40℃～105℃

はんだ付け温度

5秒 最高260℃

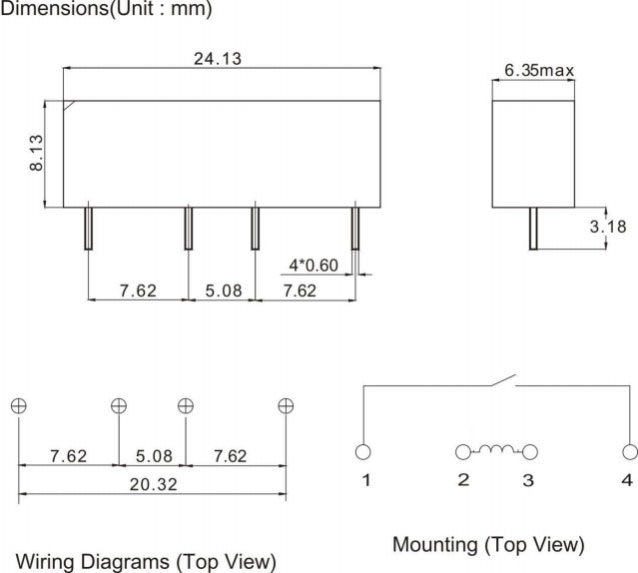

寸法(mm)

注文情報

SIPHV - 1A 12 1 2 3

1. 部品番号: SIPHV

2. お問い合わせフォーム:1A

3.コイル定格電圧(VDC): DC:5、12、24
