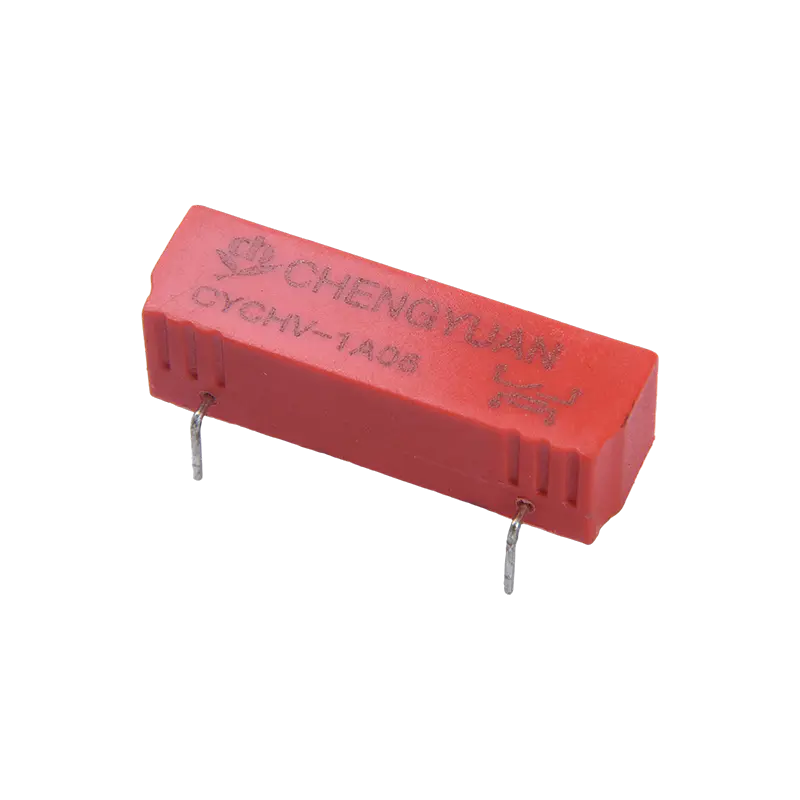

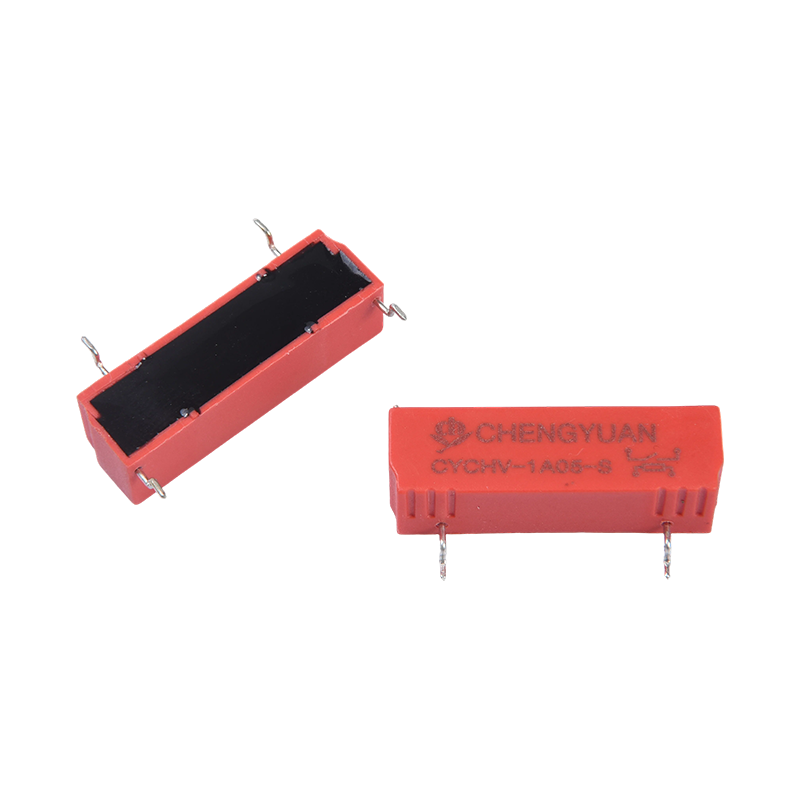

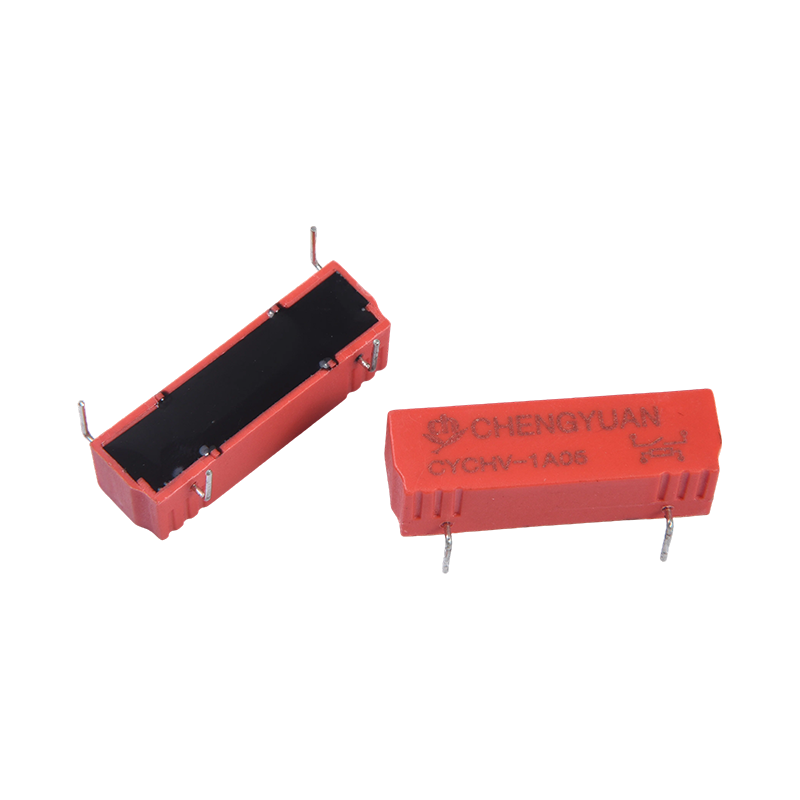

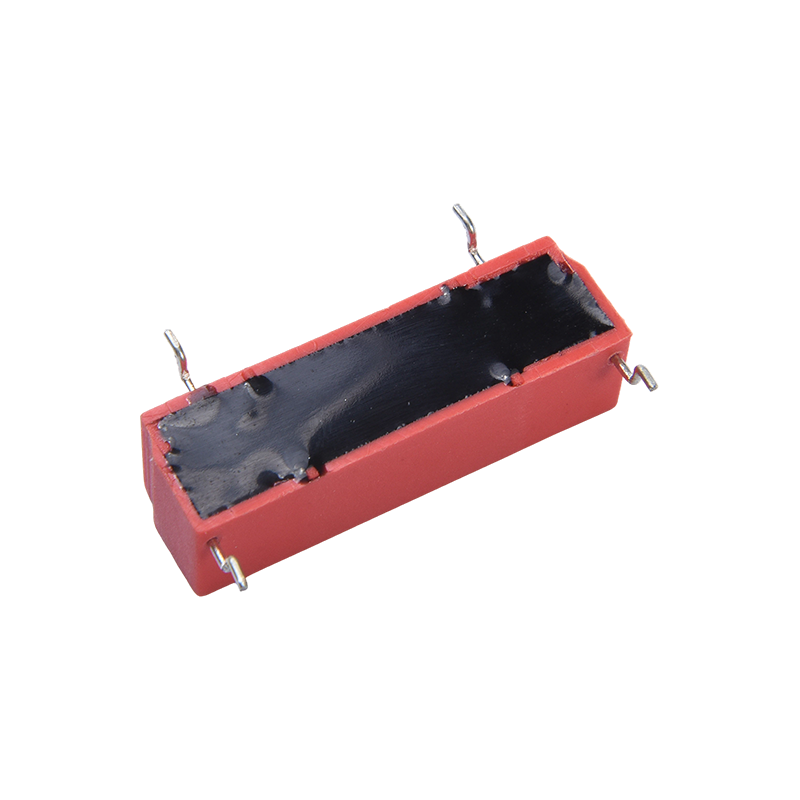

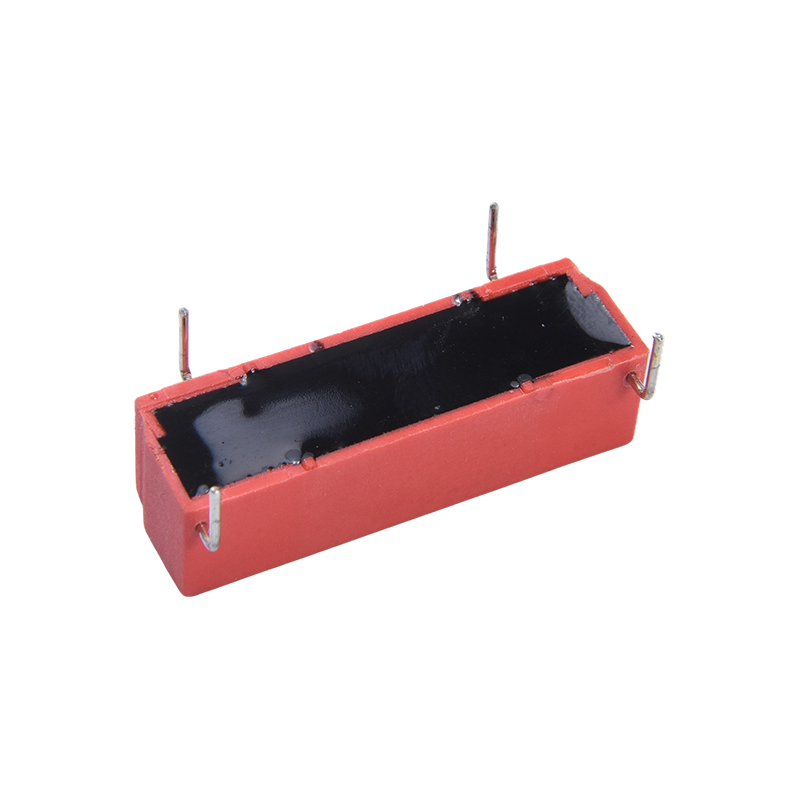

I. 製品の構造と設置上の特徴
1. コア構造: 密閉されたガラス管磁気リードスイッチ構造を使用し、磁場を利用してリードスイッチの動作を制御し、高電圧回路と低電圧回路の効果的な絶縁を実現します。
2. 小型設計: コンパクトなサイズで PCB 実装に適しており、内部設置スペースを節約し、高密度レイアウトを容易にします。
3. 性能の安定性: 高感度、長い機械寿命、環境干渉に対する強い耐性を備えており、複雑な作業条件下でも安定した動作を保証します。
II.コア機能と適用可能なシナリオ
1. コア機能：高電圧回路の絶縁、スイッチング、制御を実現するとともに、防爆・防湿用途に適した信号検出、低消費電力制御、高信頼性スイッチング機能を提供します。
2. 新エネルギー分野：電気自動車、充電パイル、インバータ、エネルギー貯蔵装置などの絶縁検知・電流管理システムに適用。
3. 試験および計測分野: 計測器、高電圧電源、その他の試験分野の高電圧絶縁用途に使用されます。
4. その他の高電圧シナリオ: 自動試験装置 (ATE)、医療機器、太陽光発電、基地局、および高電圧絶縁と信頼性の高いスイッチングを必要とするその他のアプリケーションに適しています。 IV.主な利点の活用
1. 超高耐圧：優れた絶縁特性と接点とコイル間の優れた耐電圧性能により、高電圧環境でも安全に使用できます。
2. 小型化と高電圧対応：コンパクトなサイズで高電圧スイッチング機能を実現し、装置の小型化と高電圧制御の両方の要求に対応します。
3. 幅広いアプリケーション：新エネルギー、検査機器、医療機器、通信など、複数の高電圧アプリケーション分野をカバーし、高い汎用性を発揮します。
4. 長寿命と高い信頼性: 長寿命、高感度、権威ある認証により、機器のメンテナンスコストと故障リスクが軽減されます。
| 連絡先データ |
| タイプ | CYCHV |
| 連絡先資料 | ロジウム合金 |
| 接点配置 | 1A |
| 接触抵抗 | ≤ 150 mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 10mA・1500VDC/15mA・1000VDC/1A・30VDC |
| 最大。電流の切り替え | 1A |
| 最大。 スイッチング電圧 | AC1500V/DC1000V |
| 最大。電流を流す | 2.5A |
| 特徴 |
| 動作時間（定格コイル電圧時） | ≤ 1.5ms 最大 |
| リリース時間 | ≤0.5ms最大。 |
| 絶縁抵抗 | 最小 10000MΩ (100VDC、RH<45% で) |
| 絶縁耐力 | 開放接点間：標準3000VDC 高圧タイプ3500VDC |
| コイルと接点間：7000VDC |
| 耐振動性 | 10-55Hz、20g |
| 耐衝撃性 | 1/2半正弦波、11ms、3軸、30G |
| 持久力 | 機械的耐久性（10800ops./h） | 100000000 ops.(室温) |
| 電気的耐久性 (360ops./h) | 100000ops.(室温) |
| 周囲温度 | -40℃～105℃ |
| 重量 | 約4.5g |
| コイルデータ（20℃） |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 5 | 40 | 120 | 0.2 | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
上記のデータは初期値です。 THD コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

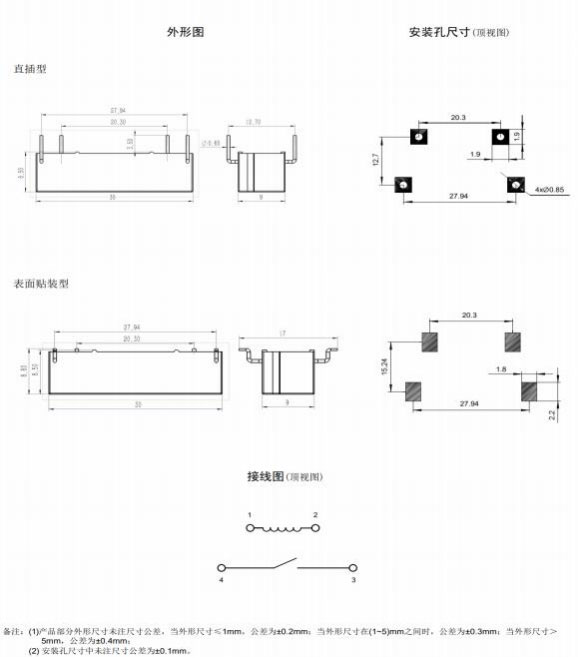

外形寸法、配線図、PCB レイアウト (単位:mm)
注文情報
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1：タイプ：CYCHV
2: 極数: 1-1 極
3: 連絡先の手配: A From A
4: 公称電圧: 5、12、24VDC
5： 取り付け形状：（THT） ; S（SMT）
6: 特別なパラメータ: Nil-Standard タイプ
文字または数字 - 特別な要件
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできません。 したがって、ユーザーは適切な選択を行う必要があります。
独自の用途に適した製品。 密閉リレーの場合は、取り付けと清掃後、使用前にケースの通気穴を開けてください。 ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。 ただし、どの製品を使用するかを決定するのはユーザーの責任です。
