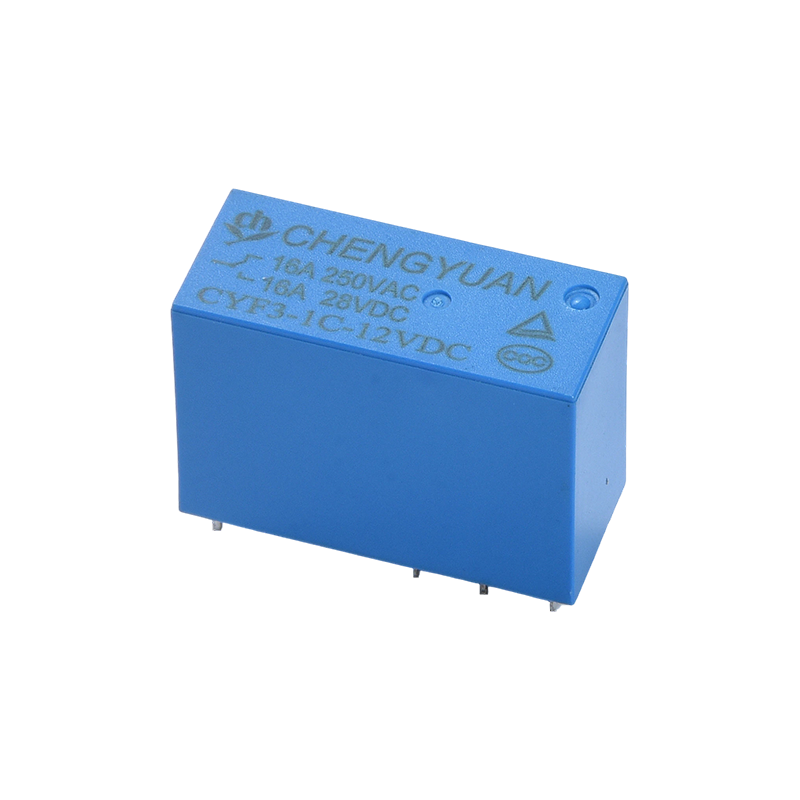

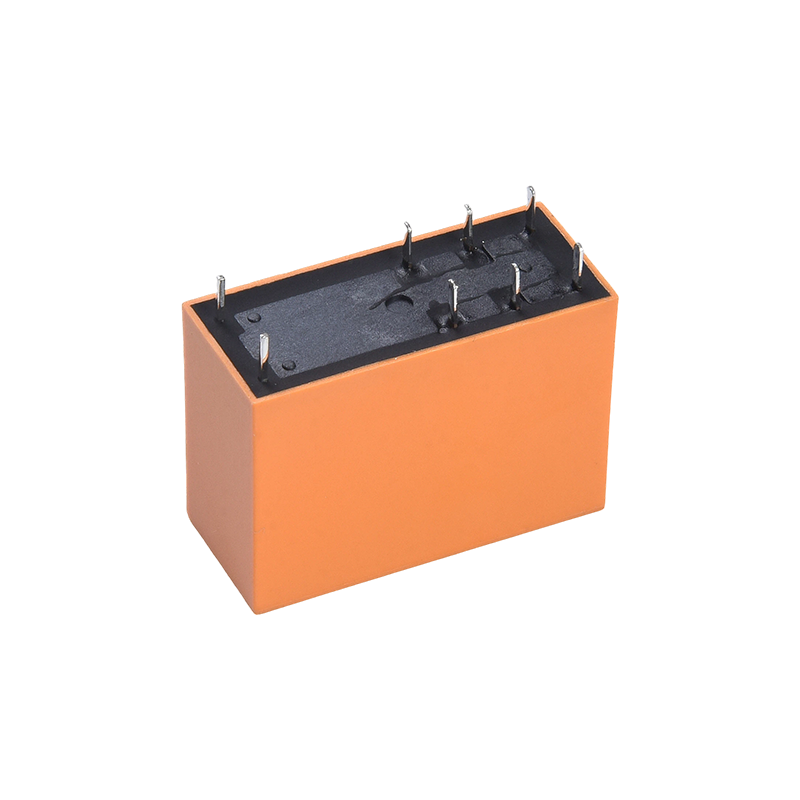

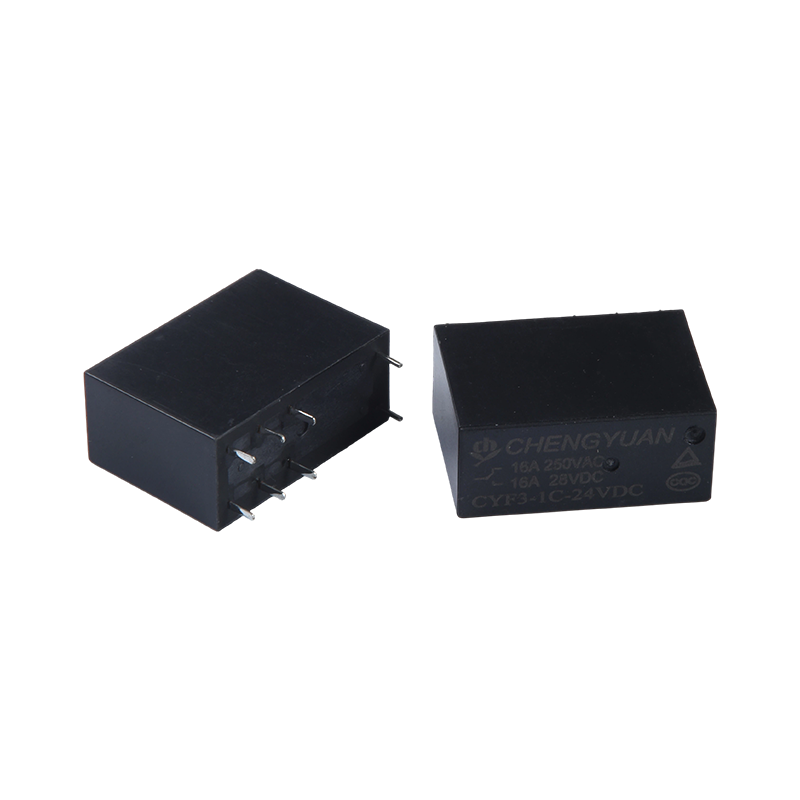

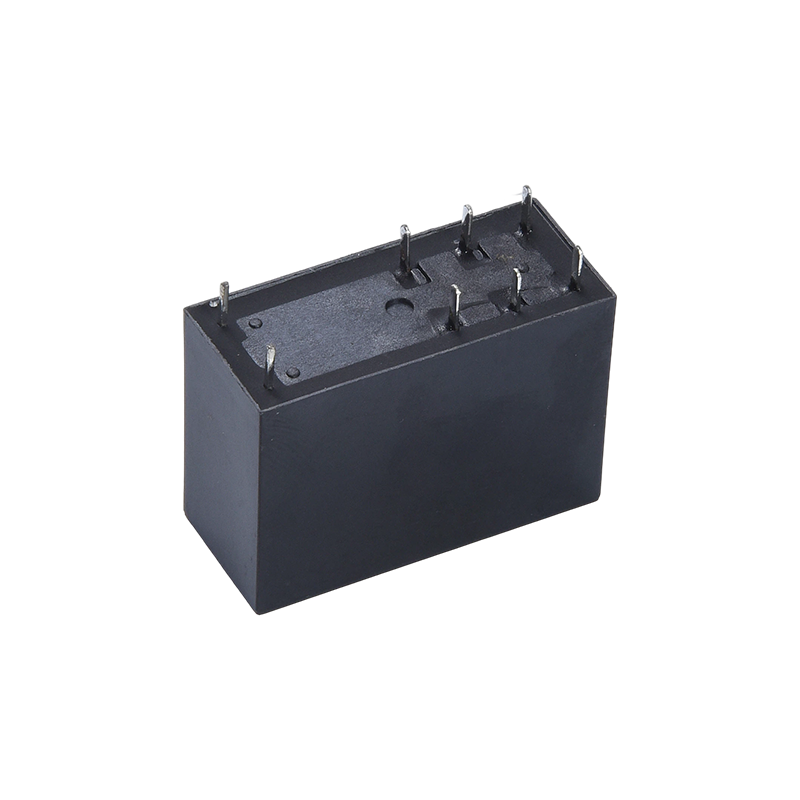

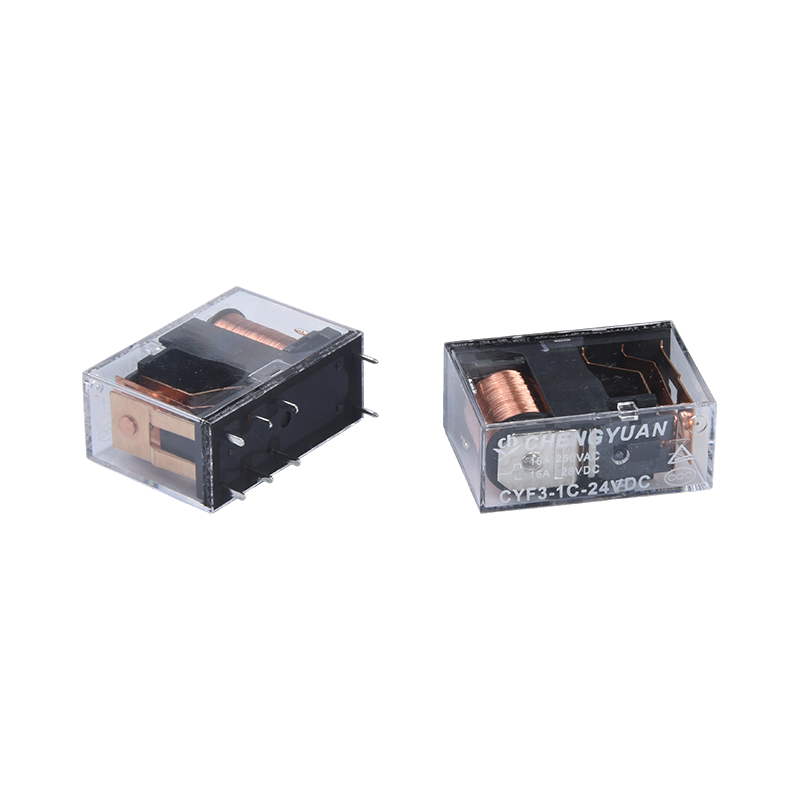

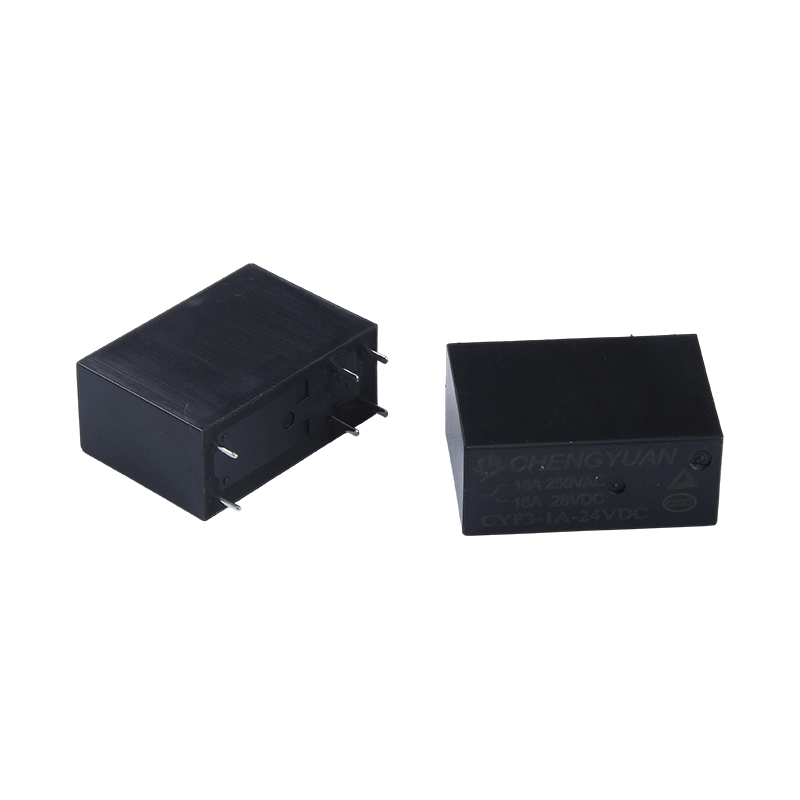

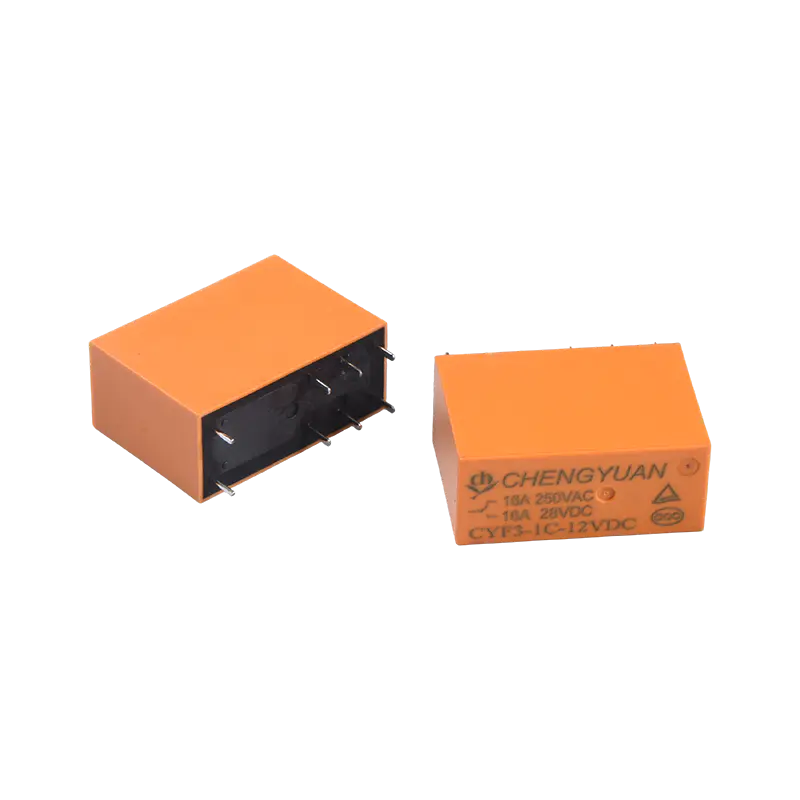

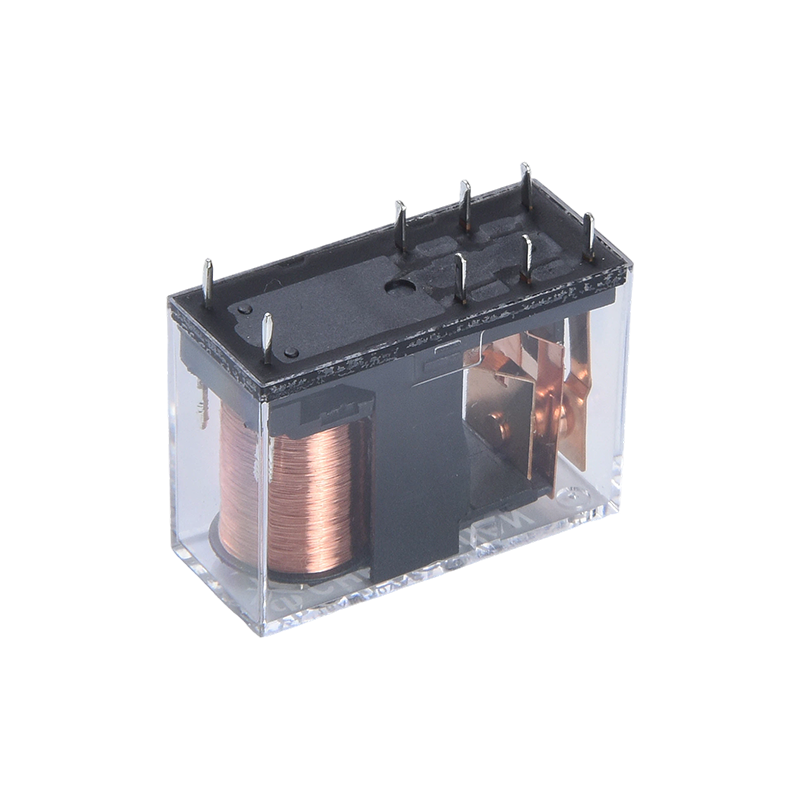

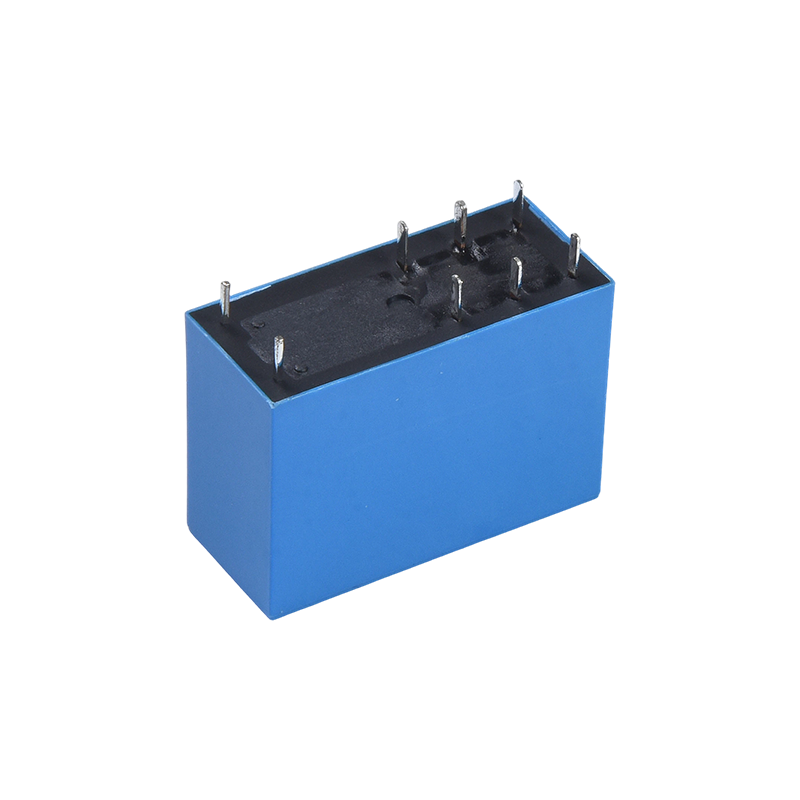

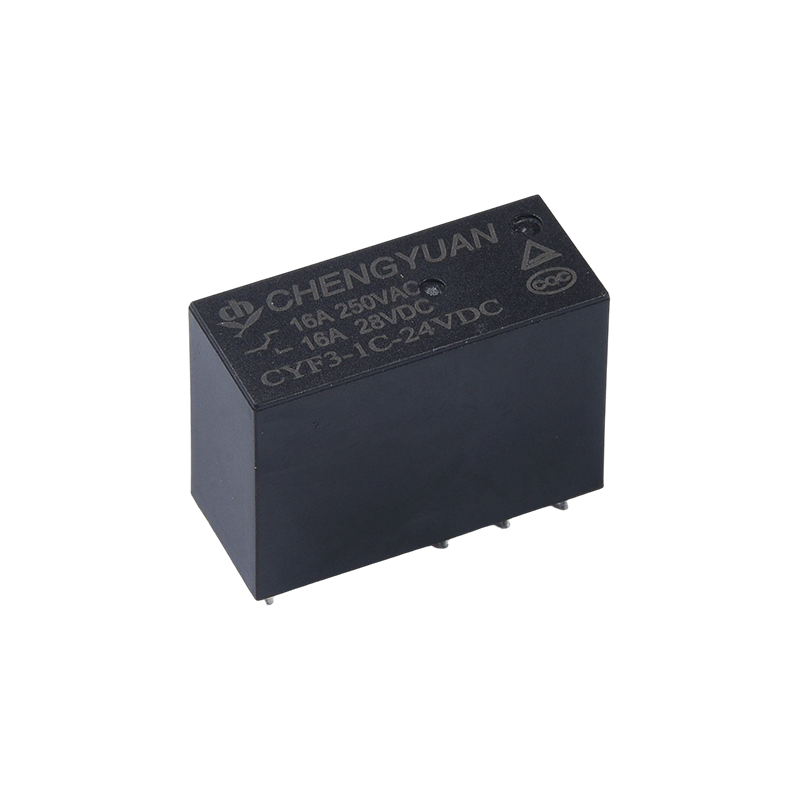

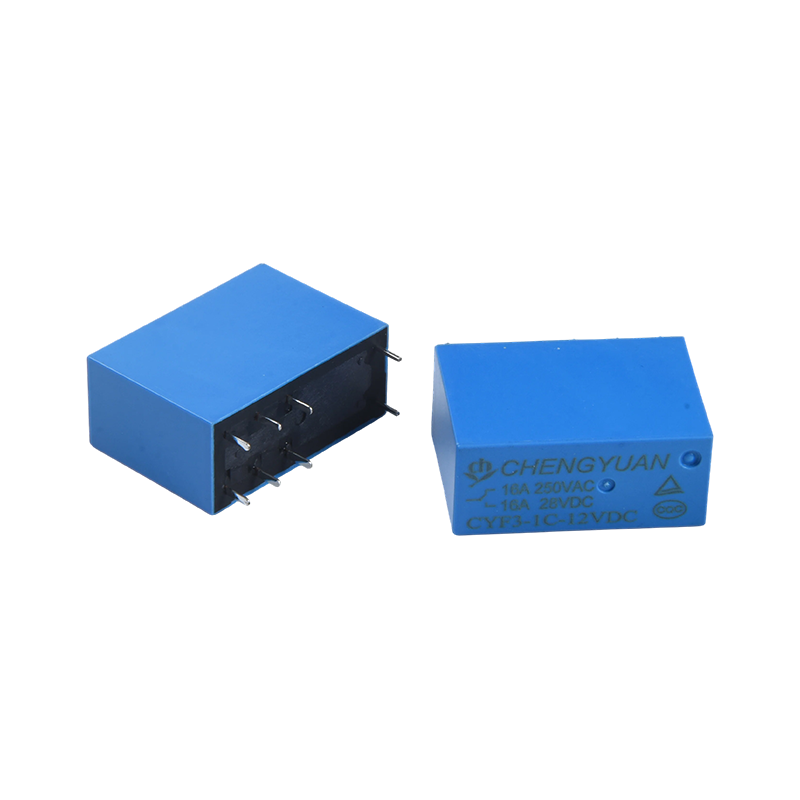

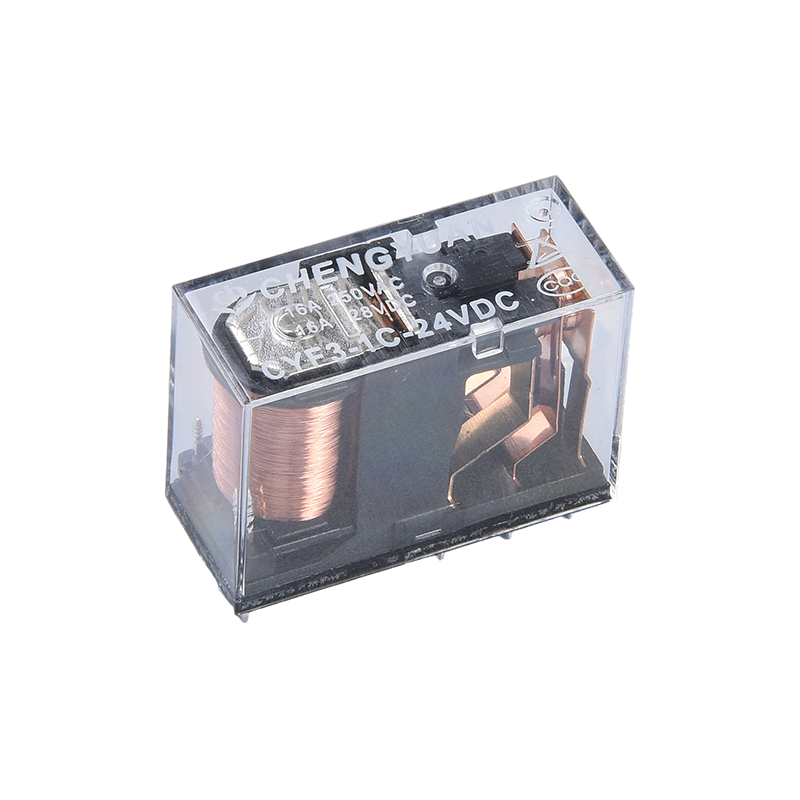

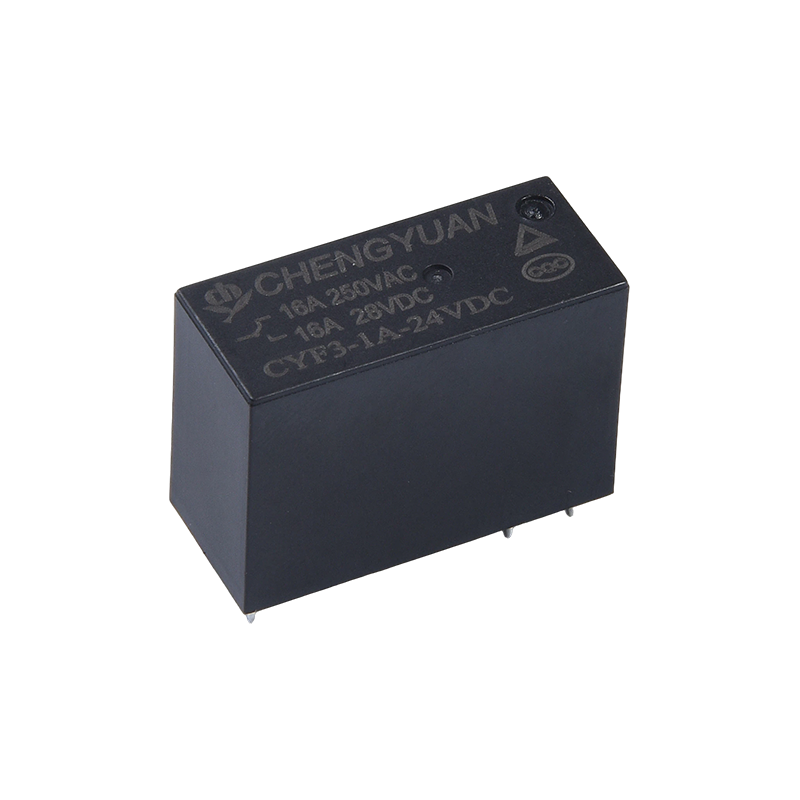

製品詳細:
高負荷および絶縁耐力: 最大 17 アンペアの接点スイッチング容量、コイルと接点間の絶縁耐力 5000 ボルトで、高負荷および高絶縁の回路環境に適しています。
コンパクト設計：小型で高密度PCB実装に適しており、機器の内部スペースを節約します。
幅広い用途：通信機器、セキュリティシステム、オフィス機器、エアコンや電子レンジなどの家電製品に適しています。 産業オートメーション、UPS 電源、工作機械の電気システム、オーディオ制御にも使用されます。
信頼性の高い接点構成: 2 セットの 5A/8A 構成と 1 セットの 10A、12A、および 16A 構成を含む複数の接点負荷オプションを提供し、さまざまな自動制御回路のニーズを満たします。
適用環境:
電気環境: 制御電圧と負荷電流を頻繁に切り替えるマイクロパワー制御回路に適しています。
物理環境: さまざまな電気制御基板の内部によく見られる、スペースに制約のある高密度 PCB レイアウトに設置できます。
動作条件: ほとんどの屋内電気および産業機器環境に適しており、通常、激しい振動のない換気の良い場所に見られます。
互換性のあるシステム: 自動制御、電源管理、およびセキュリティ警報システムに統合して、信頼性の高い回路分離とスイッチング制御を実現できます。
連絡先データ
| タイプ | CYF3 |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 16A250VAC /17AAC277V |
| 最大。電流の切り替え | 16A |
| 最大。 スイッチング電圧 | 277VAC |
| 最大。スイッチング電源 | 4709VA |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 15ms最大 (ダイオードなし) |
| リリース時間 | 5ms最大 (ダイオードなし) |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開いた接点間:1000VAC、50/60Hz、1分間 |
| コイルと接点間: 5000VAC、50/60Hz 1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10～55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約14g |
| コイルデータ（20℃） |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 240 | 12.5 | 約0.72W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | 約0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
上記データは初期値です。コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

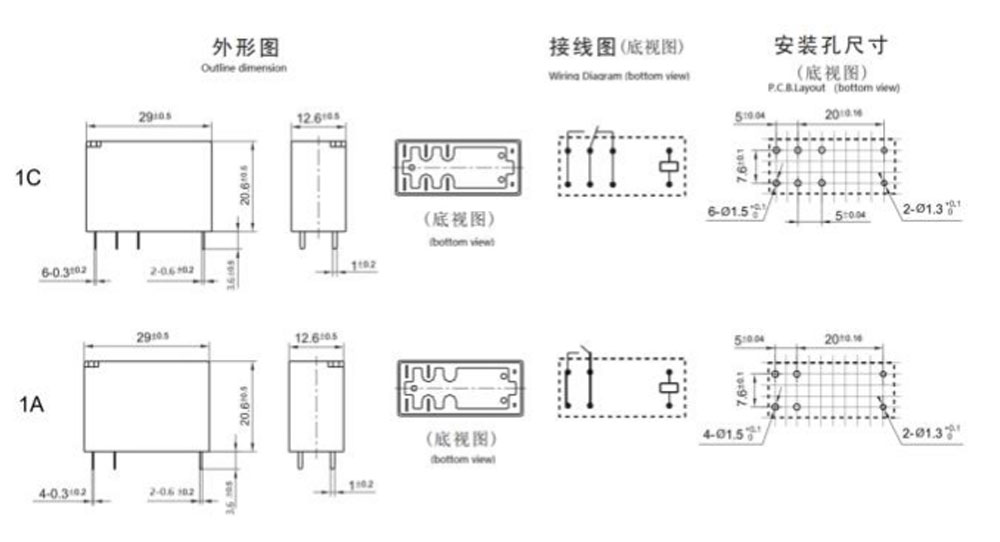

外形寸法、配線図、PCBレイアウト（単位：mm）

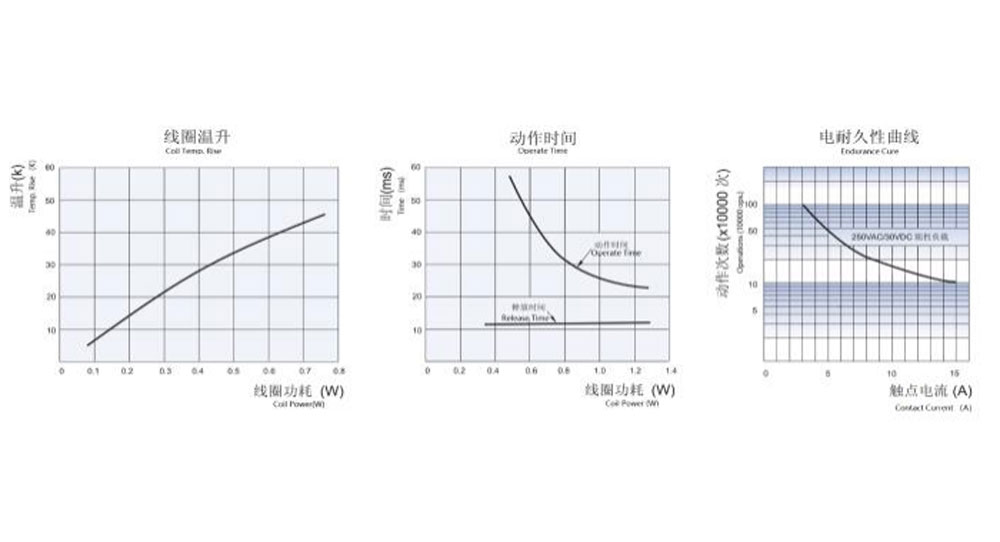

特性曲線
注文情報
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1：タイプ：CYF3
2: 極数: 1-1 極
3: 連絡先の手配: C Cから ; H A から。 B Bから B
4: 公称電圧: 3、5、6、9、12、18、24、48VDC
5: エンクロージャの色: T - 透明、H - ブラック、L - ブルー
6: コイル電力: D-0.72W L-0.54W
7: 保護構造: S-Flux 耐性、
SH-シールタイプ 洗える
8: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品です。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
