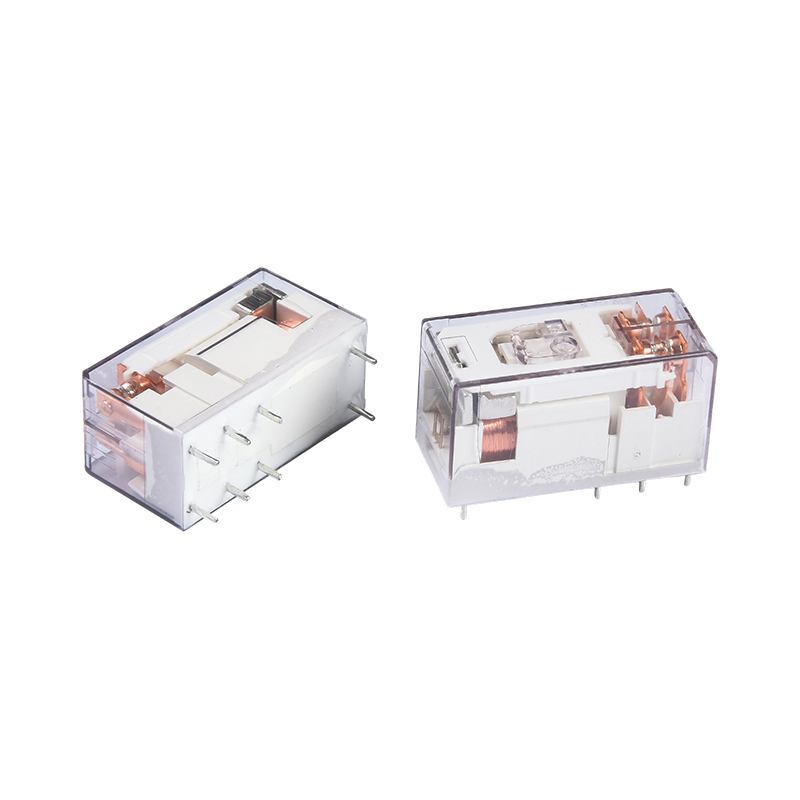

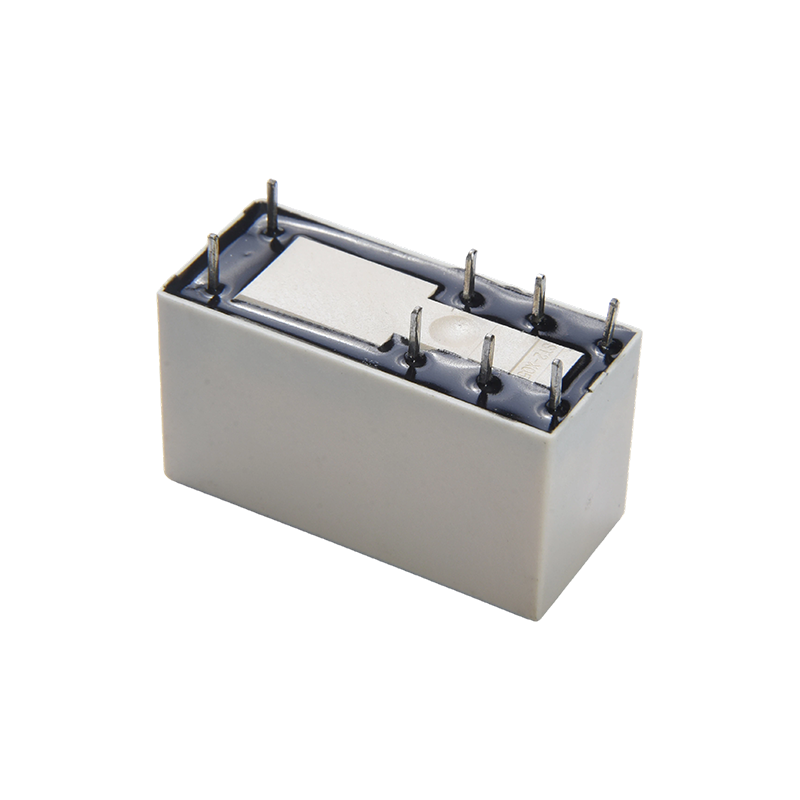

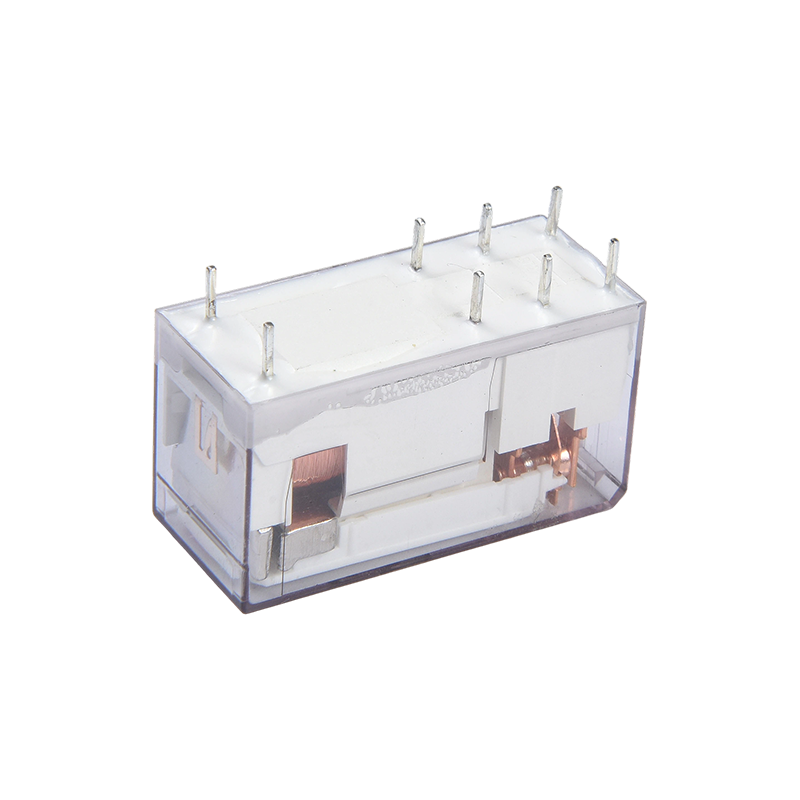

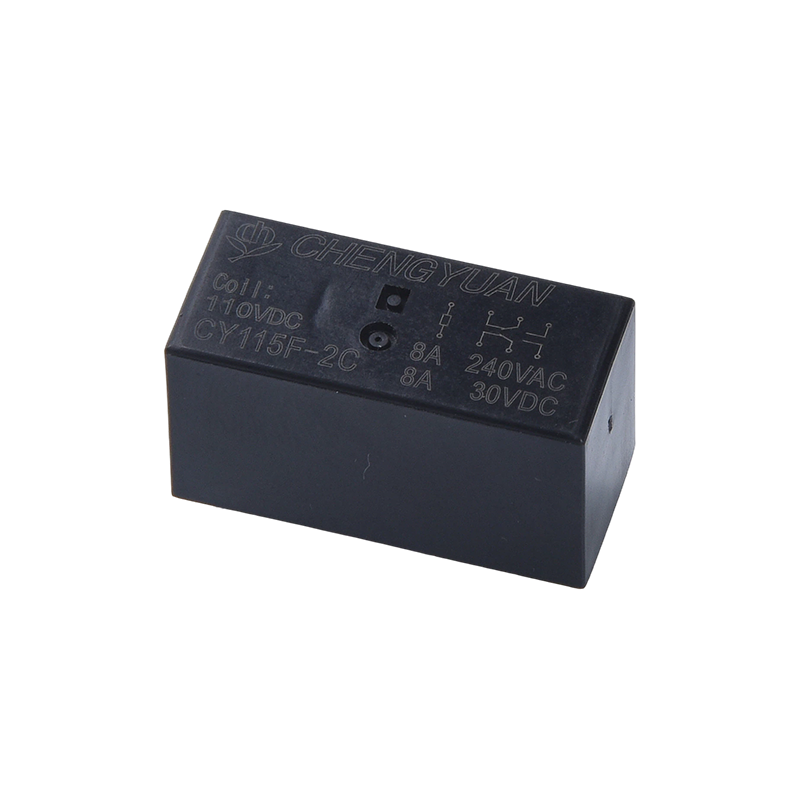

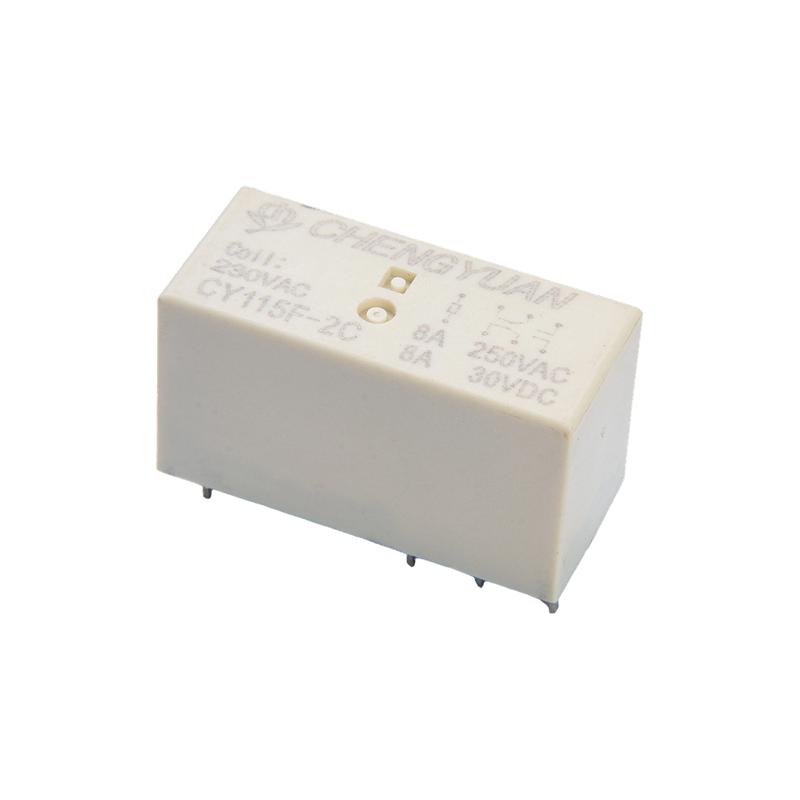

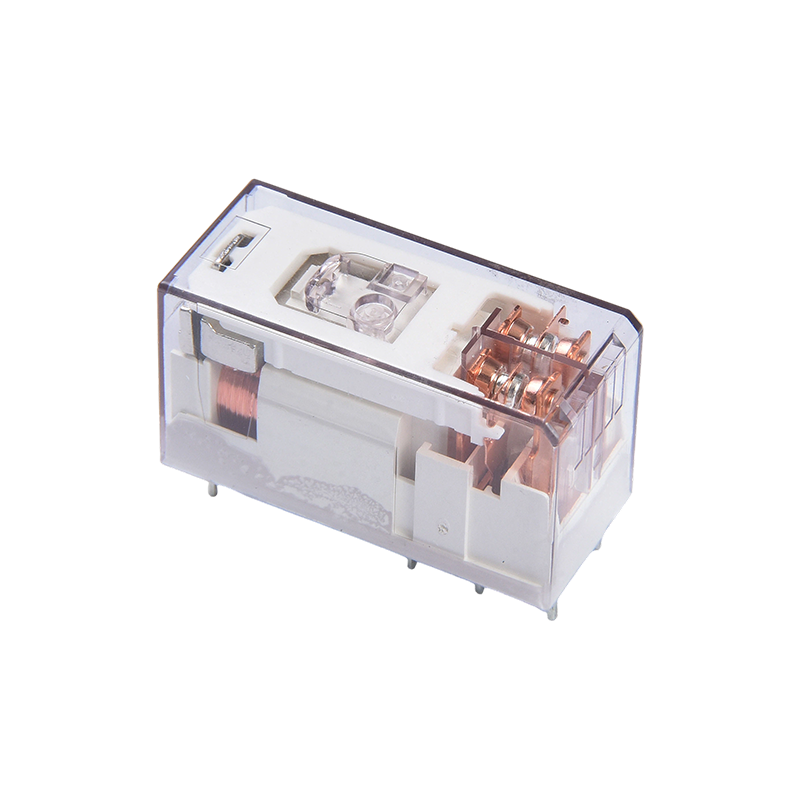

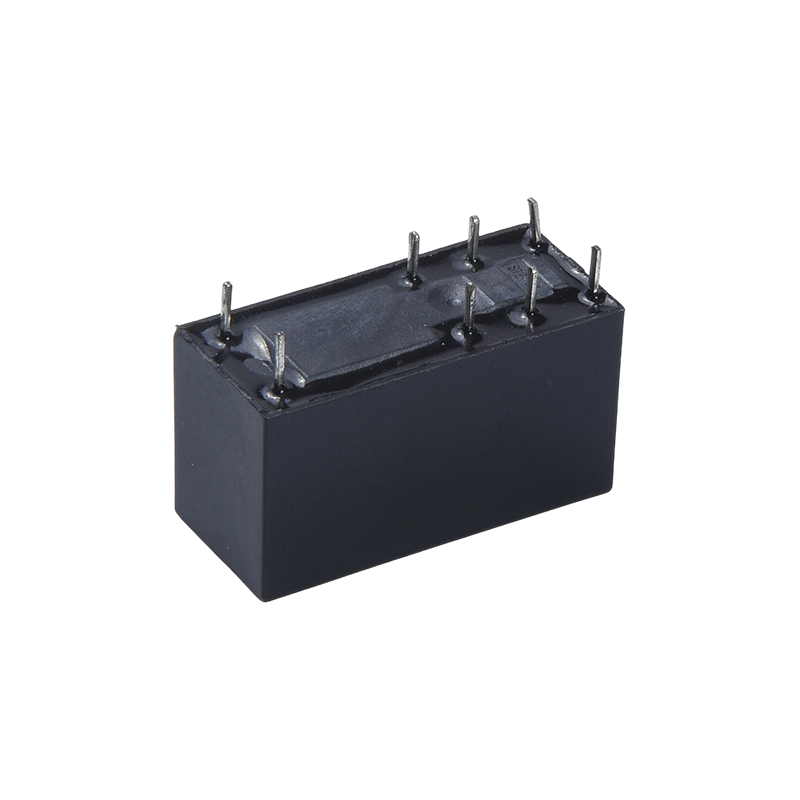

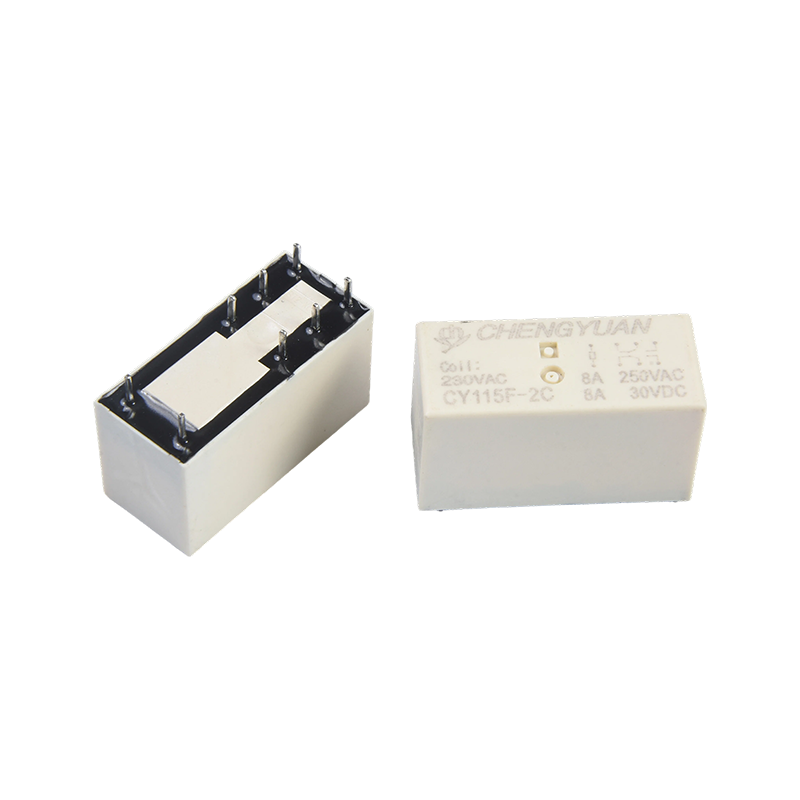

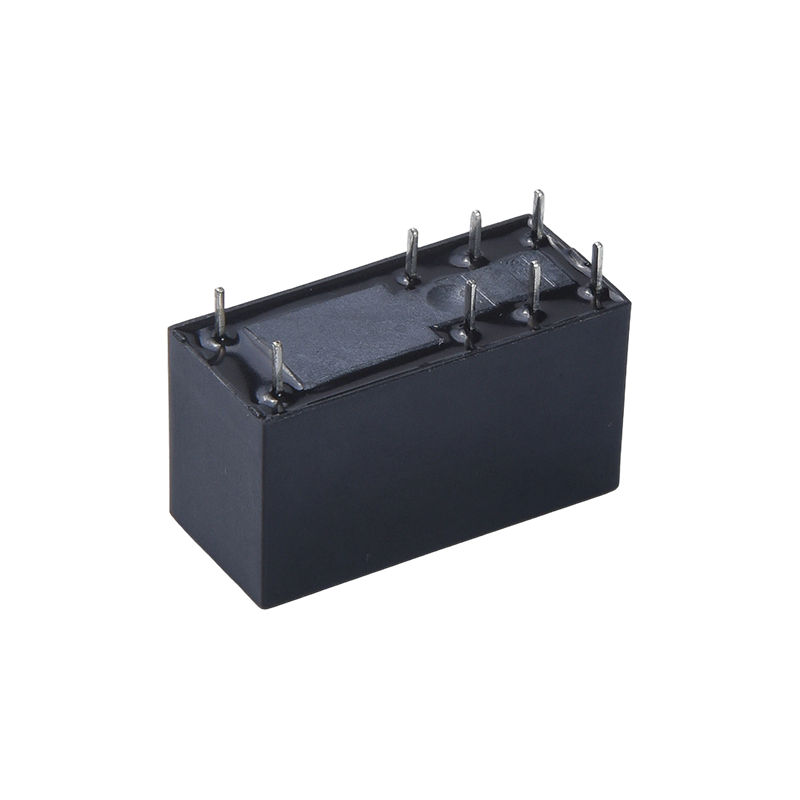

製品の特徴:
• 高負荷スイッチング容量: 接点は 8 アンペアの電流スイッチングをサポートし、高電力回路を効果的に制御し、さまざまな負荷要件を満たします。
• 低消費電力設計: コイル感度は 0.4W と低く、デバイス全体のエネルギー消費と発熱の削減に役立ちます。
• 高電圧耐性と絶縁: コイルと接点間の耐電圧は 5000 ボルトに達し、信頼性の高い電気絶縁を提供し、安全な動作を保証します。
• コンパクトな構造: 小型なのでスペース利用が最適化され、プリント基板への高密度実装に最適です。
• 高感度制御: 微弱な信号で高出力回路を制御し、自動化システムでの遠隔制御と絶縁を可能にします。
代表的な用途:
• 家庭用電化製品: 洗濯機、エアコン、電子レンジ、およびモーターや発熱体の回路制御用のその他の機器に使用されます。
• 産業オートメーション: PLC 制御システム、モーターおよびソレノイドバルブドライブに適しており、安定した自動スイッチングを提供します。
• 新しいエネルギー機器: UPS 無停電電源装置、エネルギー貯蔵システム、およびインバータに信頼性の高い自動スイッチとして適用されます。
• スマートホーム: エアコン、床暖房、カーテン、その他の遠隔インテリジェント管理システムの制御に使用されます。
• オーディオビジュアルおよびディスプレイ機器: 信号と電力の正確な切り替えを保証するためにオーディオ システム、モニター、その他のデバイスで使用されます。
連絡先データ
| 種類 | CY115F |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 6VDCにて) |
| 定格負荷（抵抗負荷） | 8A 250VAC |
| 最大。電流の切り替え | 10A |
| 最大。 スイッチング電圧 | AC277V |
| 最大。スイッチング電源 | 2500VA |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 最大15ms (ダイオードなし) |
| リリース時間 | 5ms以下(ダイオードなし) |
| 絶縁抵抗 | 分。 1000MΩ（500VDCにて） |
| 絶縁耐力 | 開放接点間：AC1000V 50/60Hz 1min |
| コイルと接点間：AC5000V 50/60Hz 1min |
| 接点セット間：AC2,500V 50/60Hz 1min |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mm時 |
| 機能的 | 10～55Hz、複振幅1.5mm時 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 100G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温にて) |
| 電気的耐久性 (360ops./h) | 100000ops.(室温) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約13.5g |
| コイルデータ（20℃） |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 5 | 80.00 | 62.5 | 約0.4W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
上記のデータは初期値です。 コイルの過熱を避けるため、コイルに最大許容電圧を10分以上印加しないでください。

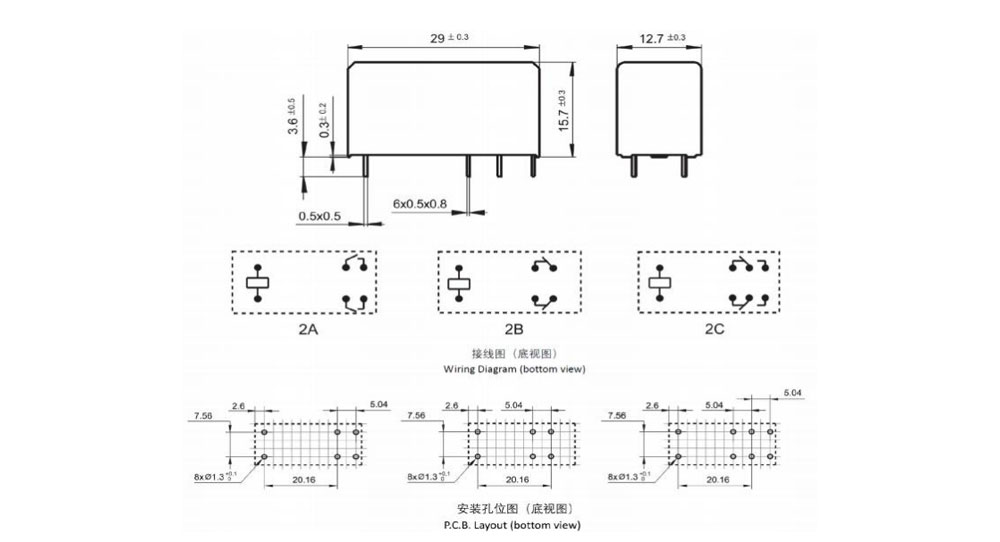

外形寸法、配線図、PCB レイアウト (単位:mm)

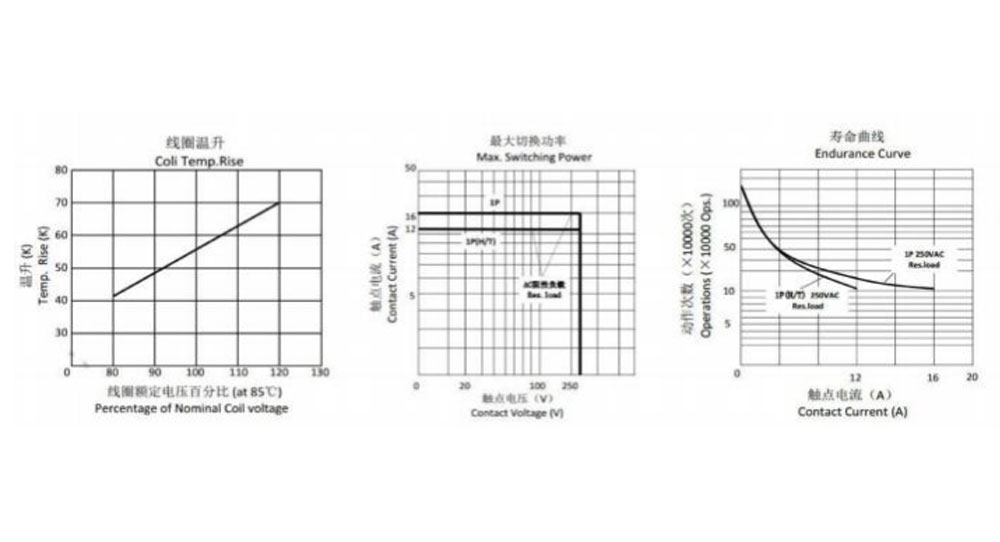

特性曲線
注文情報
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：型式：CY115F
2: 極数: 2-2極
3: 連絡先の手配: A-Form A ; B-フォームB ; C-フォームC
4: 公称電圧: 5、6、9、12、18、24、48VDC
5: エンクロージャの色: B-ブラック
6: コイル電力: D-0.4W
7: 保護構造: S-Flux 耐性、
SH-シールタイプ 洗える
8: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
耐フラックスリレーは、H2S、SO2、NO2、粉塵などの汚染物質のある環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできません。 したがって、ユーザーは正しい位置で選択する必要があります。
独自の用途に適した製品。 密閉リレーの場合は、取り付けファンの清掃後、使用前にケースの通気穴を開けてください。 ご質問がある場合は、技術サービスについて Chengyuan にお問い合わせください。 ただし、どの製品を使用するかを決定するのはユーザーの責任です。
