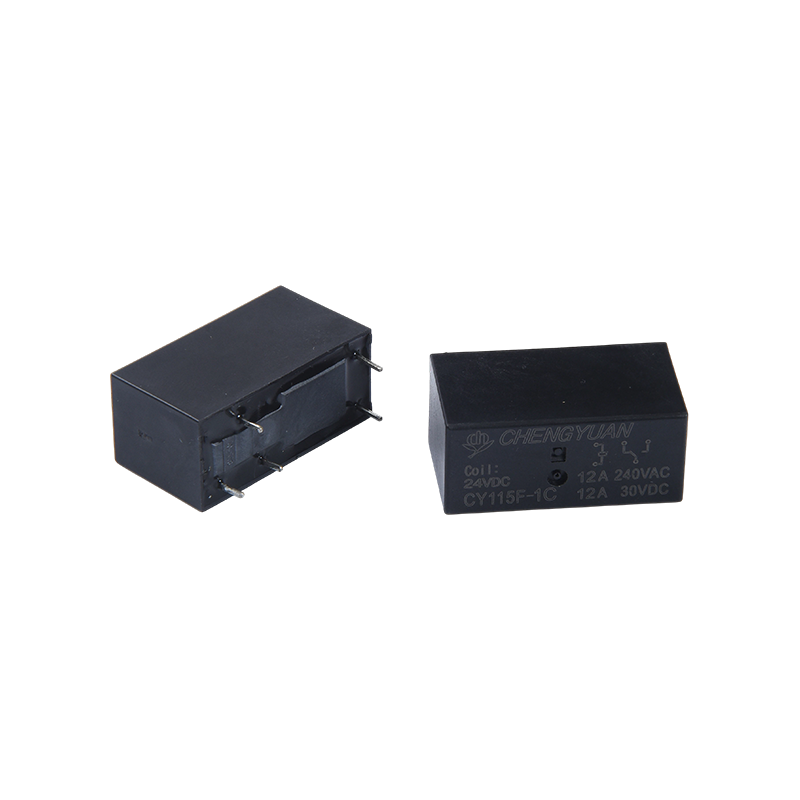

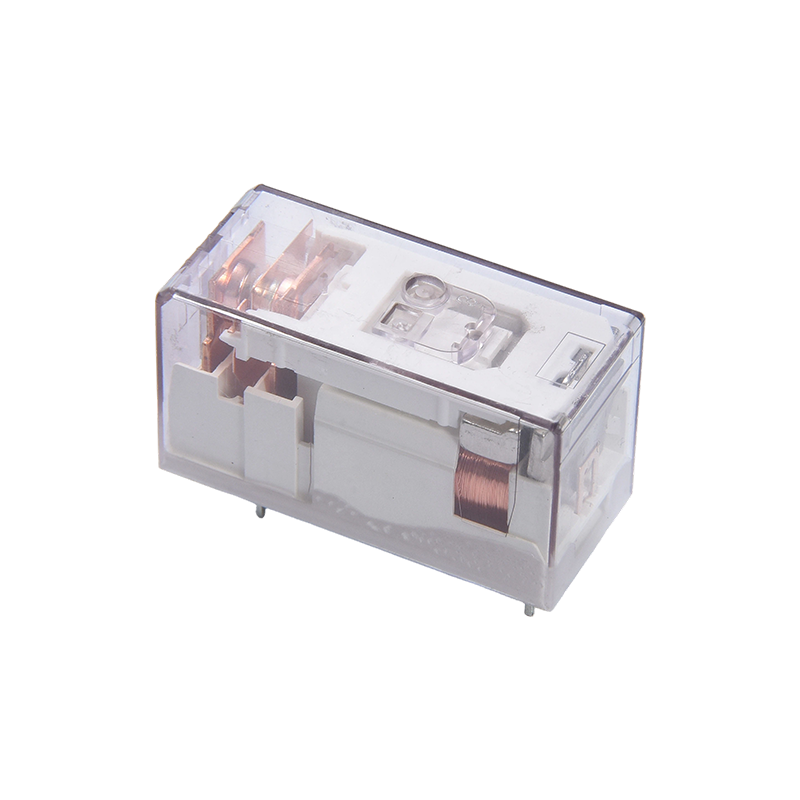

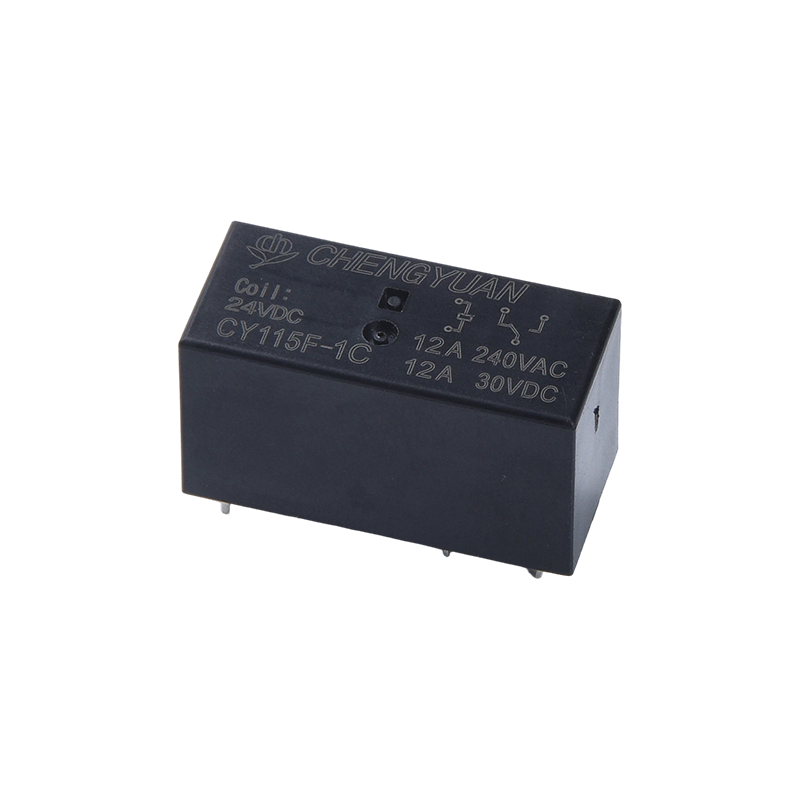

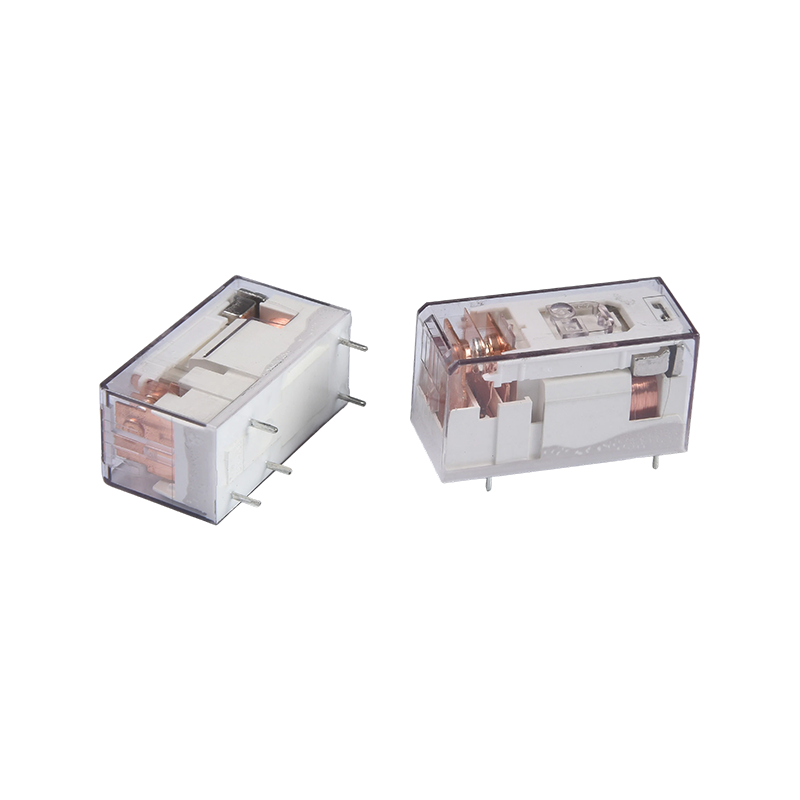

製品の利点:
高負荷・コンパクト設計：小型基板リレーで12A接点開閉を実現し、設置スペースを節約でき、高密度基板レイアウトに最適です。
幅広いコイル電圧互換性: コイルは 3VDC から 230VAC/VDC までの幅広い電圧範囲をサポートしており、追加の変換を必要とせずに、さまざまな制御電圧のシステムとの直接統合が容易になります。
強力な電気絶縁：接点からコイルまでの耐電圧は最大5000Vで、干渉を効果的に抑制し、システムの安全性と安定性を向上させます。
主な特徴:
接点容量: 12A @ 240VAC / 30VDC、ほとんどの家庭用電化製品や産業用機器の電力制御ニーズを満たします。
接点形式: さまざまな接点形式 (1H、1Z など) が用意されており、柔軟なアプリケーション向けにノーマルオープン、ノーマルクローズ、切り替え回路構成をサポートしています。
駆動効率: 通常のコイル消費電力は 0.4 W で、エネルギー消費が低く、敏感な応答が得られます。

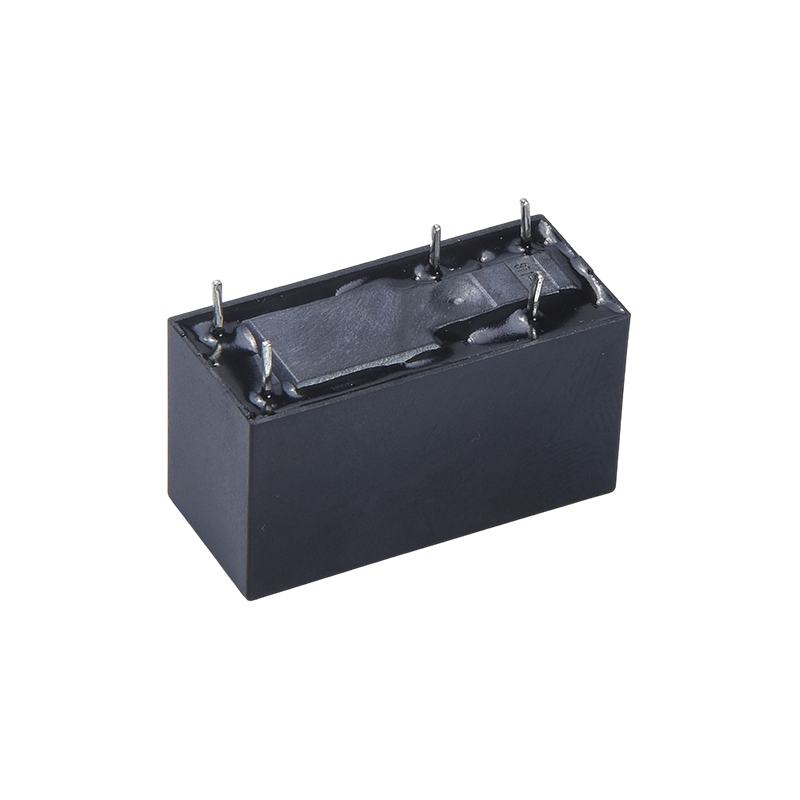

ピン設計: 標準 5 ピン PCB ピンにより、はんだ付けが容易で、生産設備の自動化が可能です。
主な用途:
産業オートメーション: PLC 出力モジュール、モーター コントローラー、ソレノイド バルブ ドライバー、および機器の電源スイッチングで使用されます。
スマートコントロール: スマートホームシステムに統合され、エアコン、床暖房、照明、電動カーテンなどの大電力負荷を制御します。
エネルギー管理: UPS 無停電電源装置、太陽光インバーター、エネルギー貯蔵システム、その他の新エネルギー機器の回路切り替え制御に適用されます。
機器の絶縁: 制御端と負荷端の間に電気的絶縁を提供し、低電圧制御回路を保護します。
連絡先データ
| タイプ | CYF115F |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 6VDCにて) |
| 定格負荷（抵抗負荷） | 12A 250VAC |
| 最大。スイッチング電流 | 12A |
| 最大。 スイッチング電圧 | AC277V |
| 最大。スイッチング電源 | 3342VA |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 15ms最大 (ダイオードなし) |
| リリース時間 | 5ms最大 (ダイオードなし) |
| 絶縁抵抗 | 分。 1000MΩ（500VDCにて） |
| 絶縁耐力 | 開いた接点間:1000VAC、50/60Hz、1分間 |
| コイルと接点間: 5000VAC、50/60Hz 1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10-55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 100G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約13.5g |
| コイルデータ（20℃） |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 5 | 80.00 | 62.5 | 約0.4W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
上記データは初期値です。 THD コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

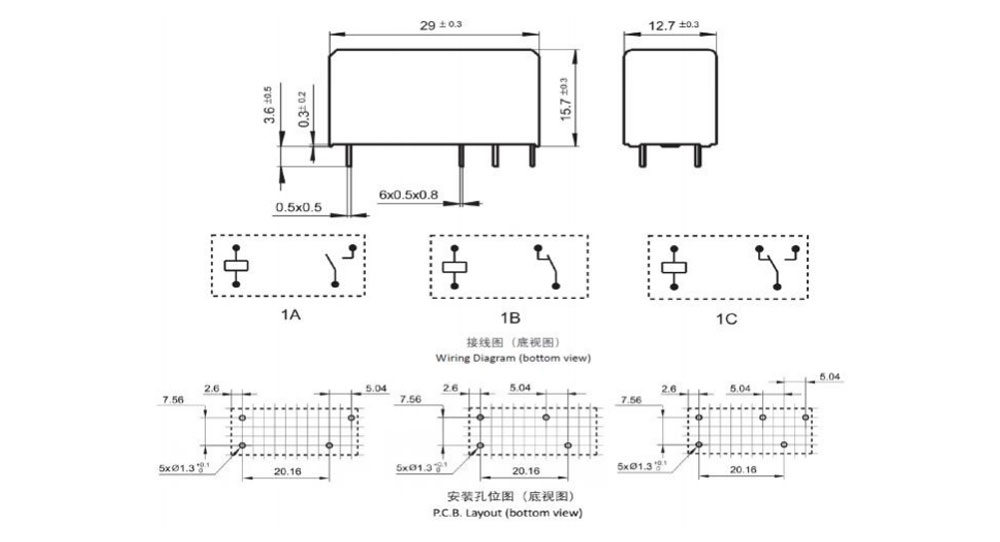

外形寸法、配線図、PCB レイアウト (単位:mm)

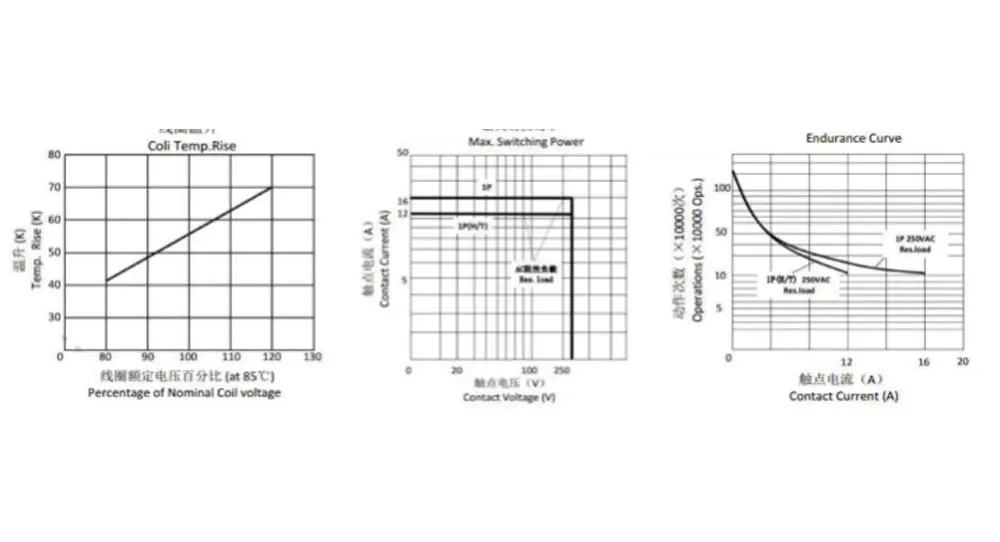

特性曲線
注文情報
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: 型式：CY115F
2: 極数: 1-1 極
3: 連絡先の手配: A-Form A ; B-フォームB ; C-フォームC
4: 公称電圧: 5、6、9、12、18、24、48VDC
5: エンクロージャの色: B-ブラック
6: コイル電力: D-0.4W
7: 保護構造: S-Flux 防止、
SH-シールタイプ 洗浄可能
8: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品を提供します。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
