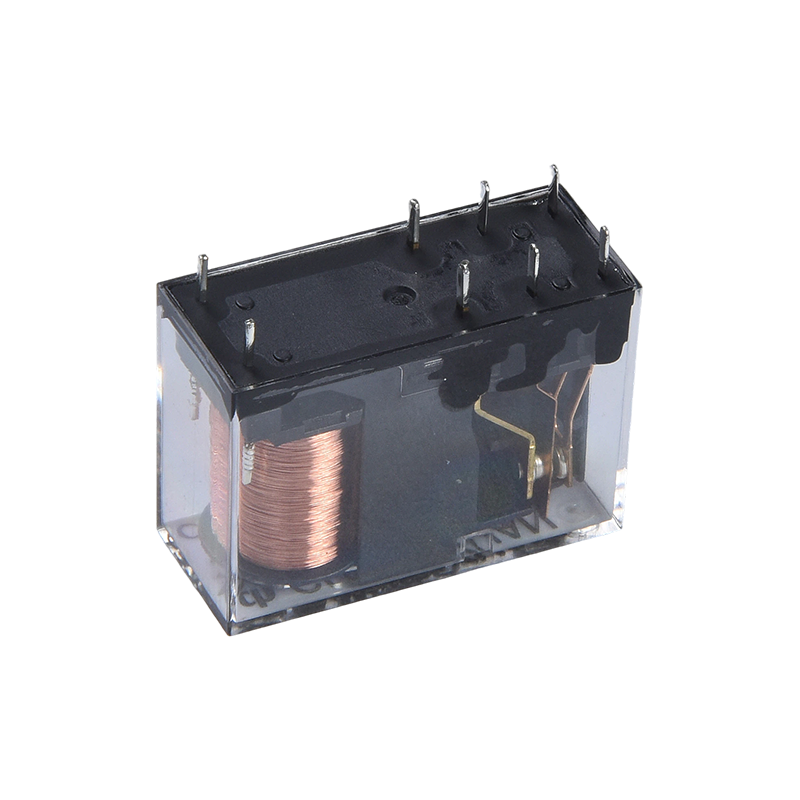

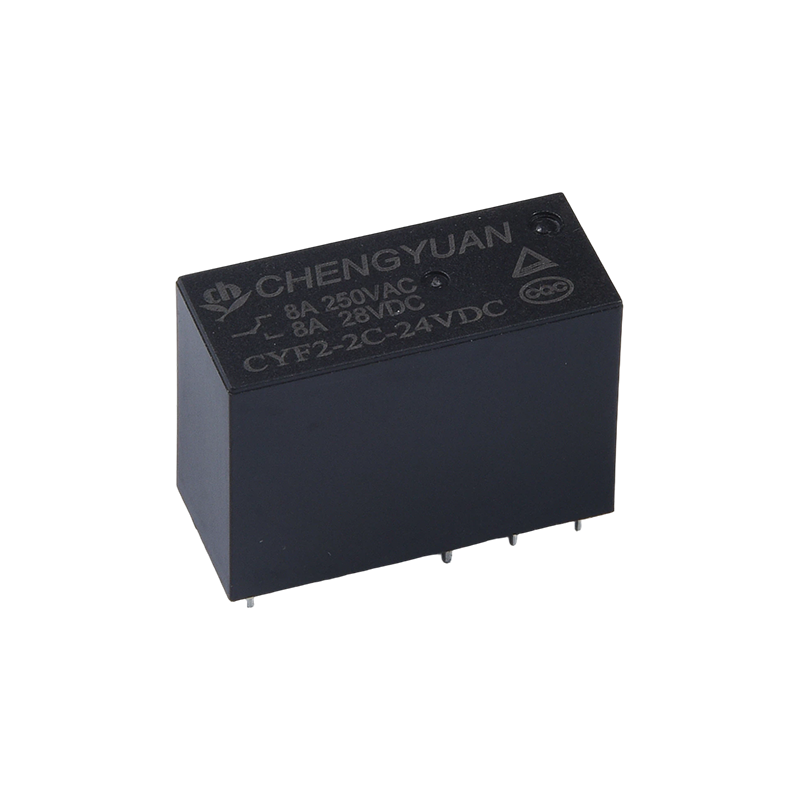

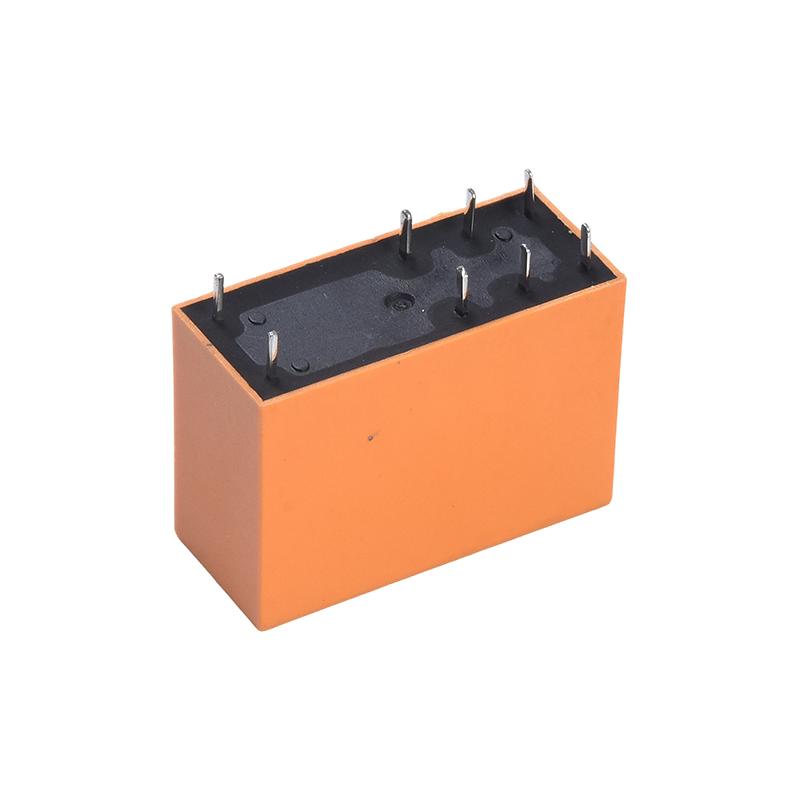

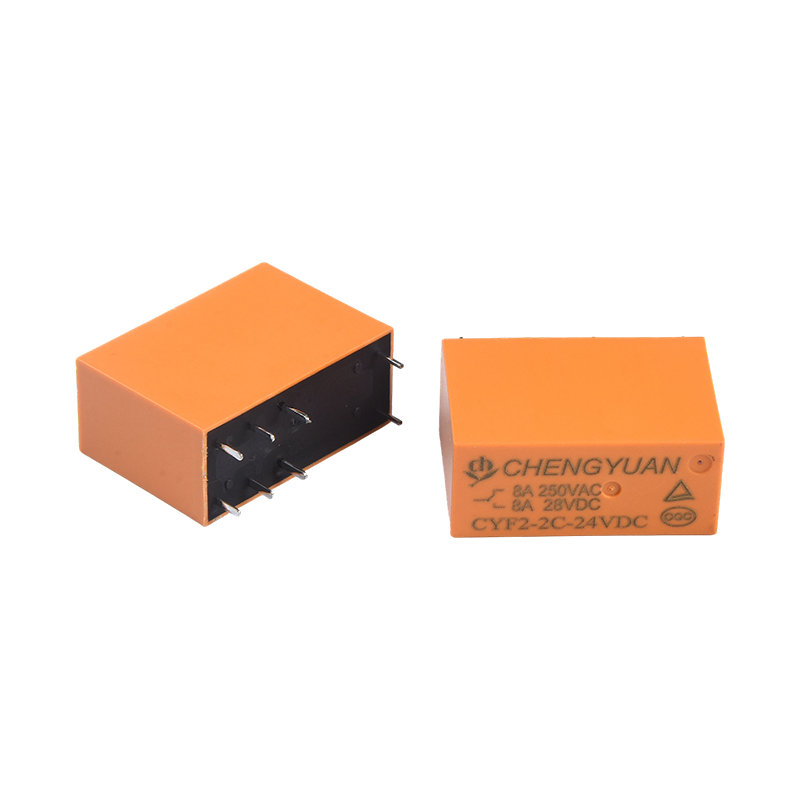

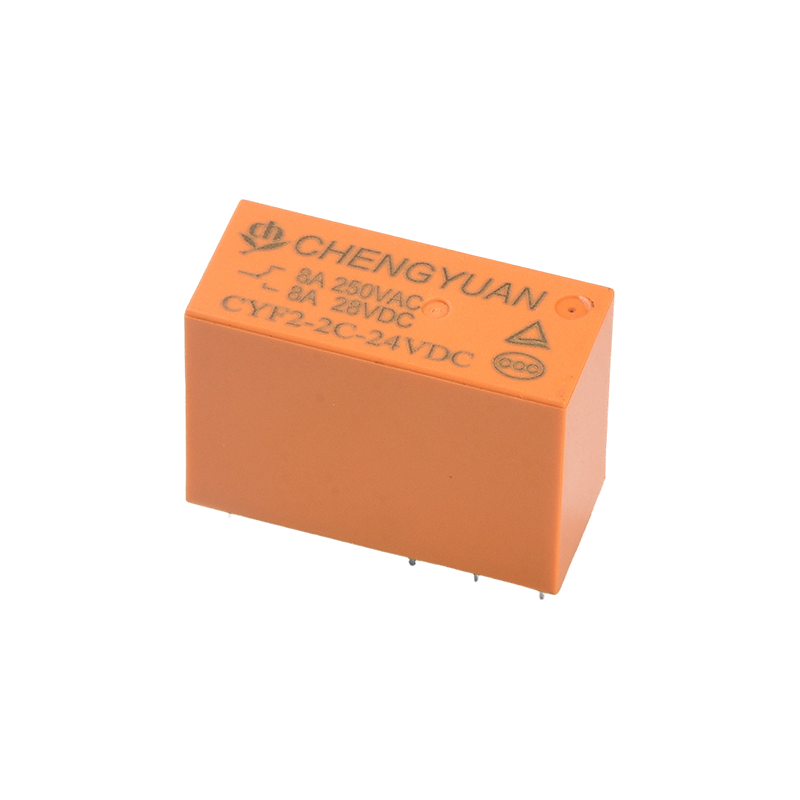

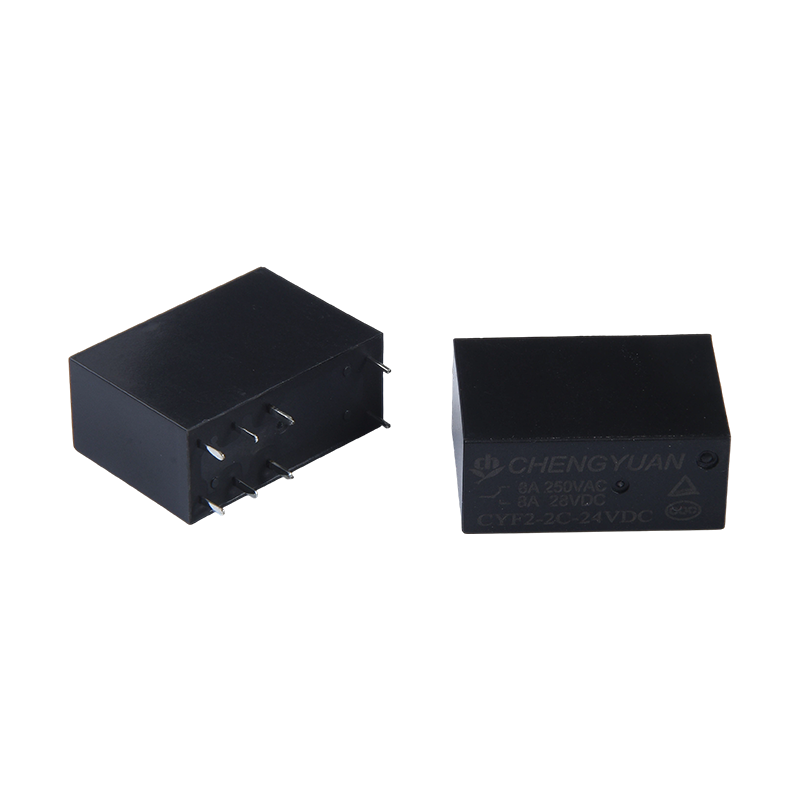

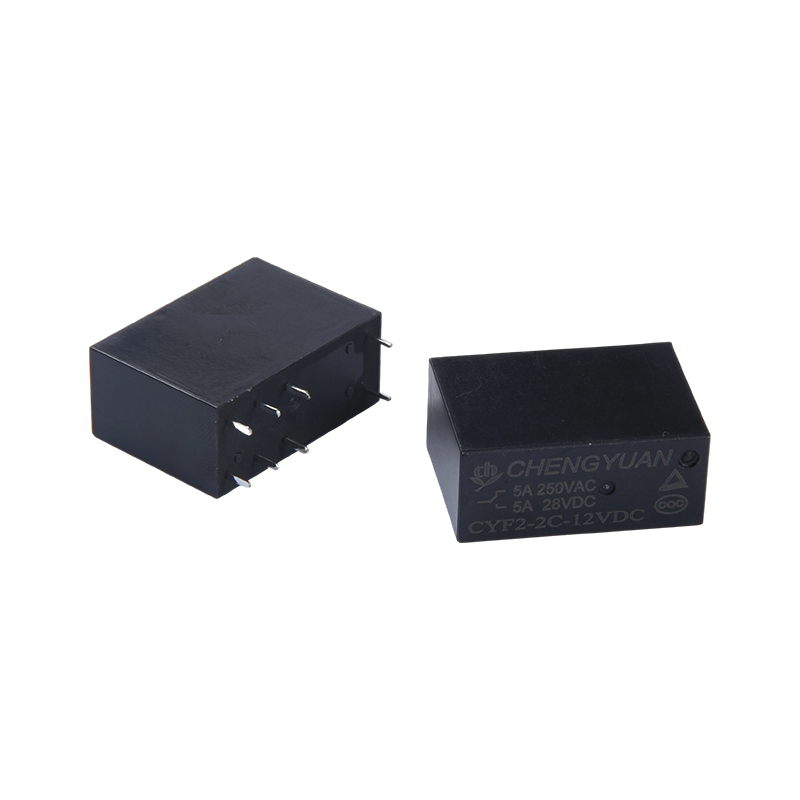

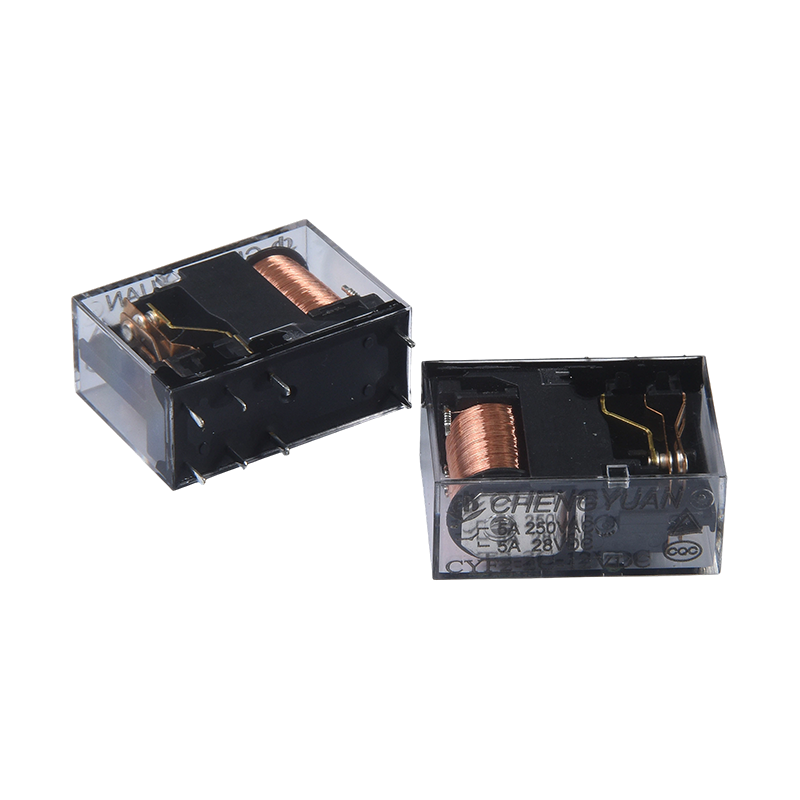

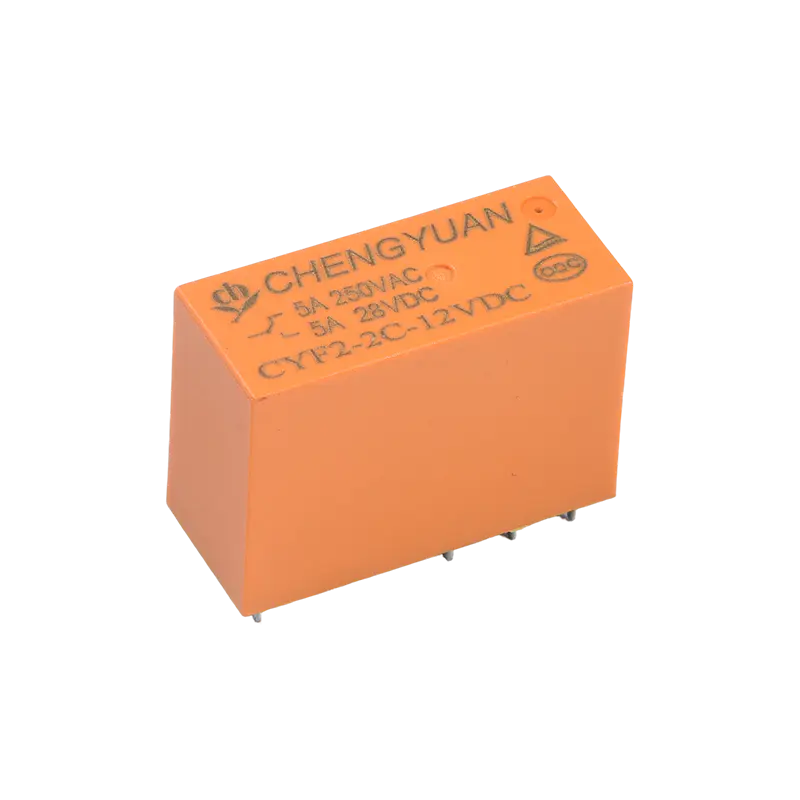

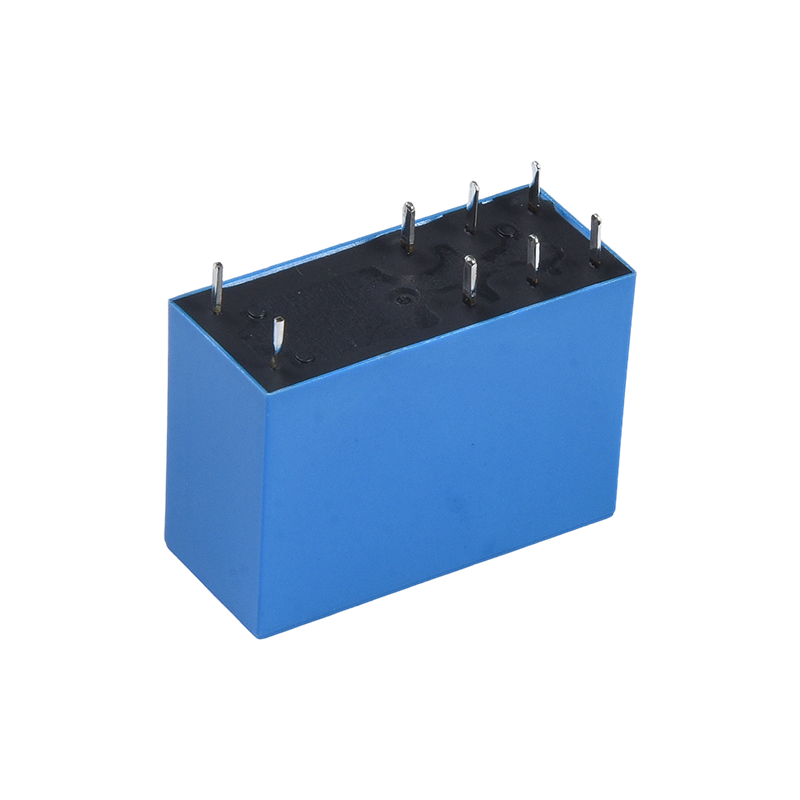

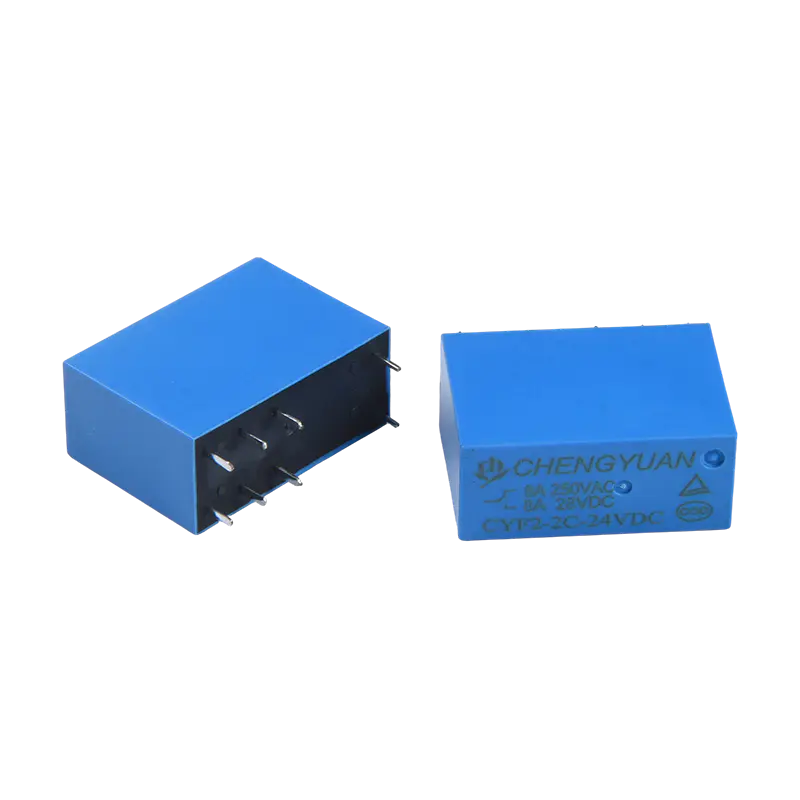

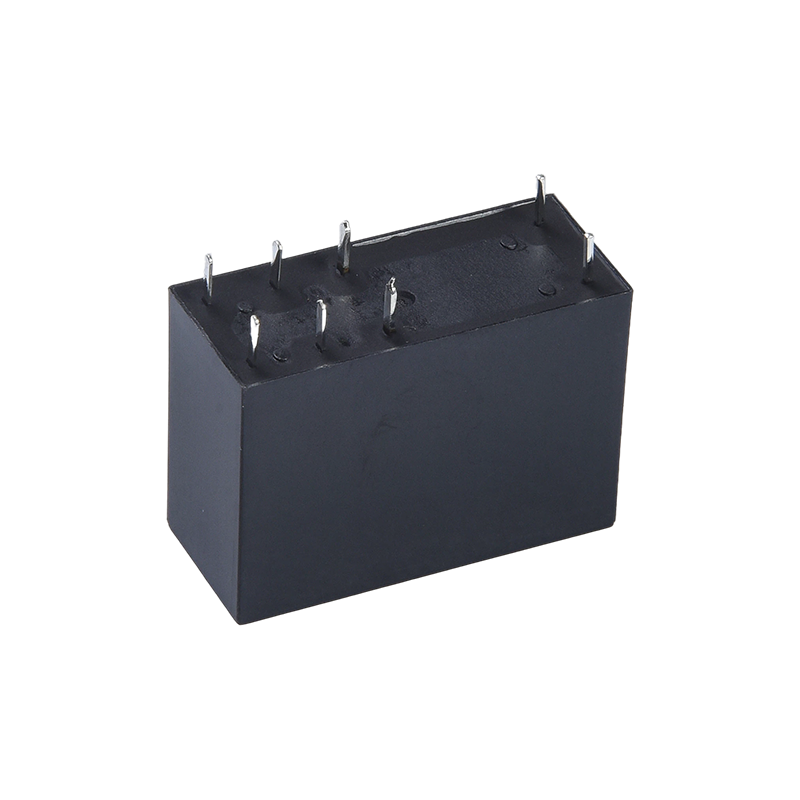

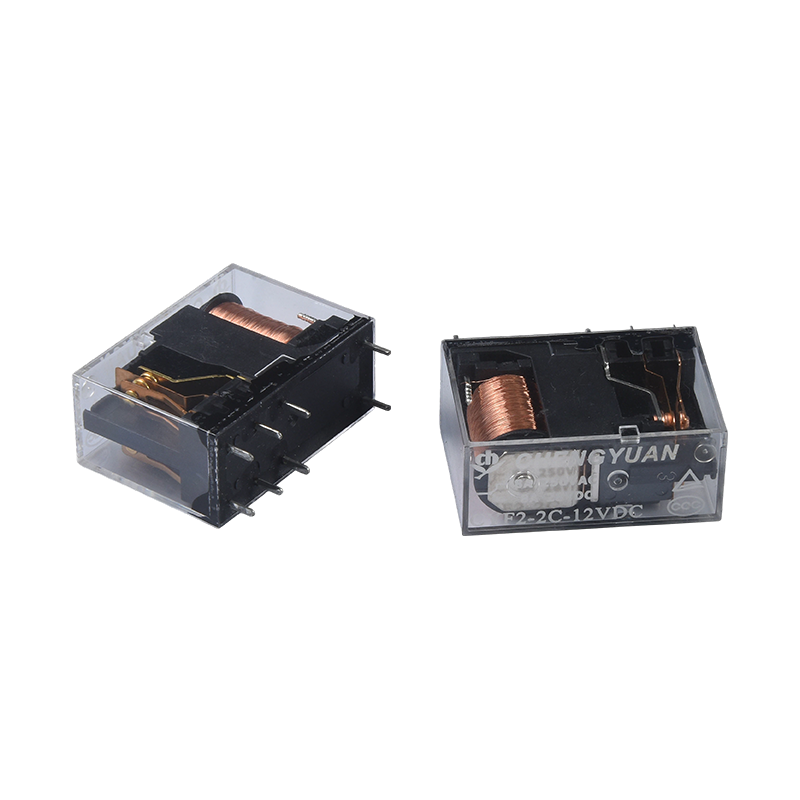

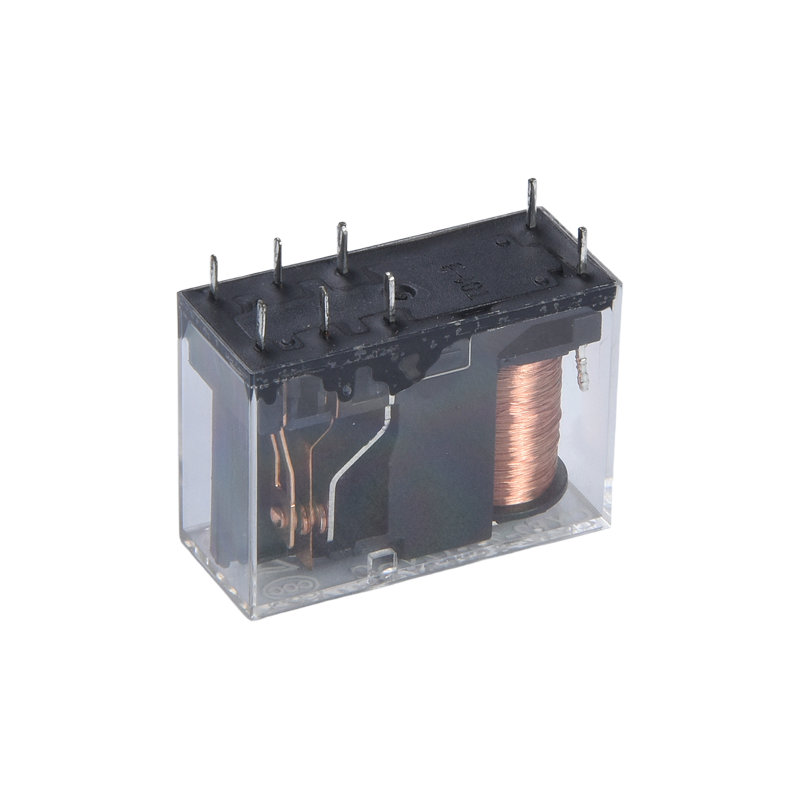

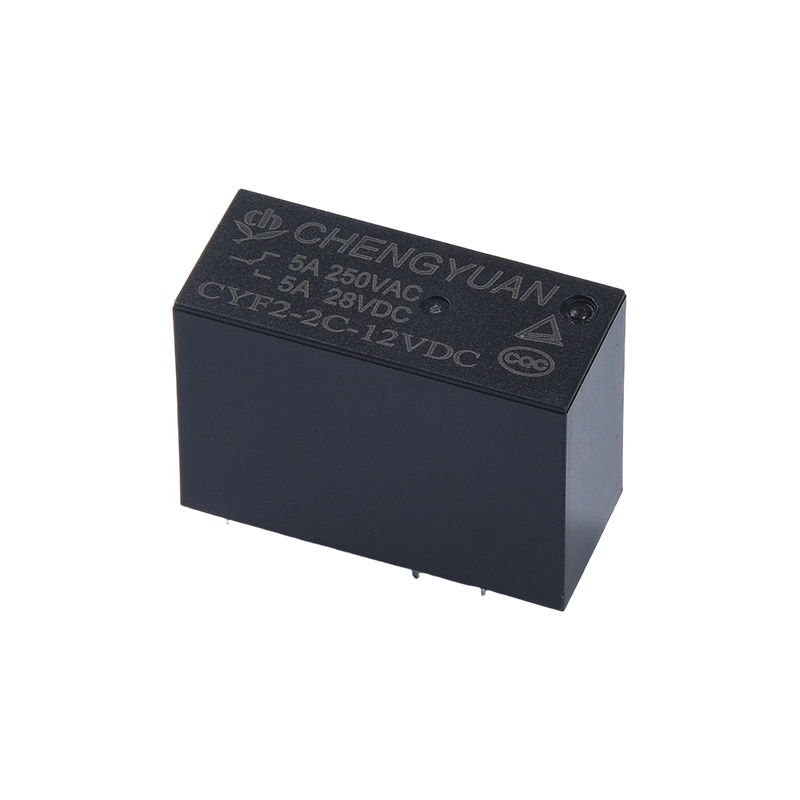

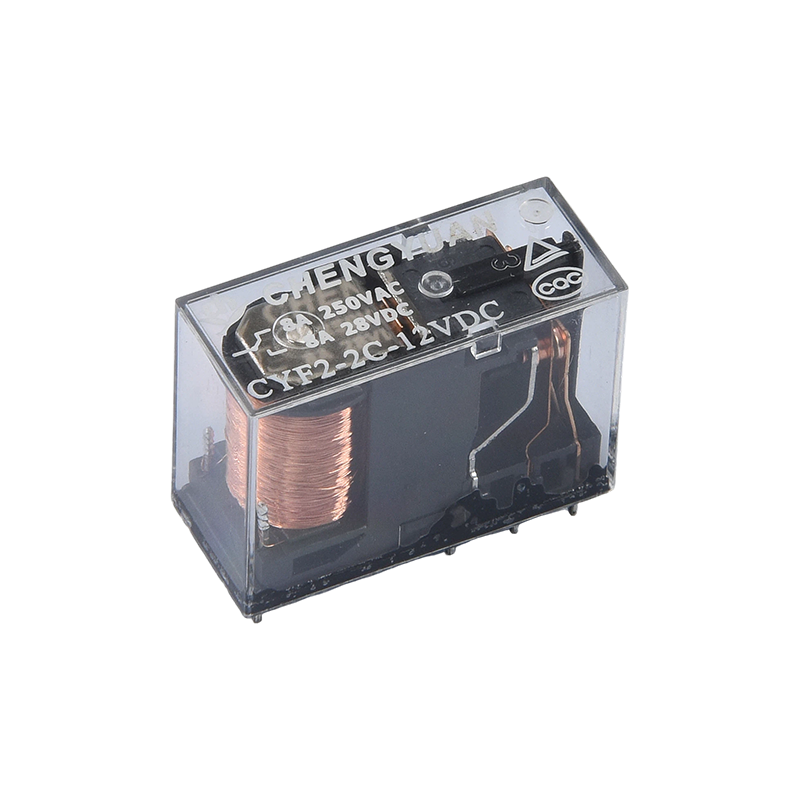

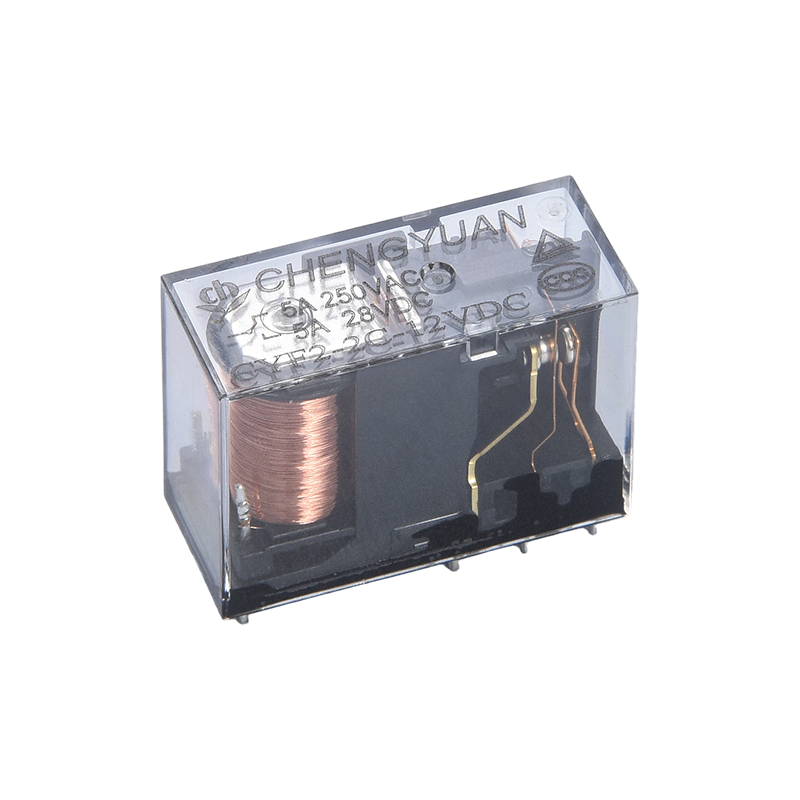

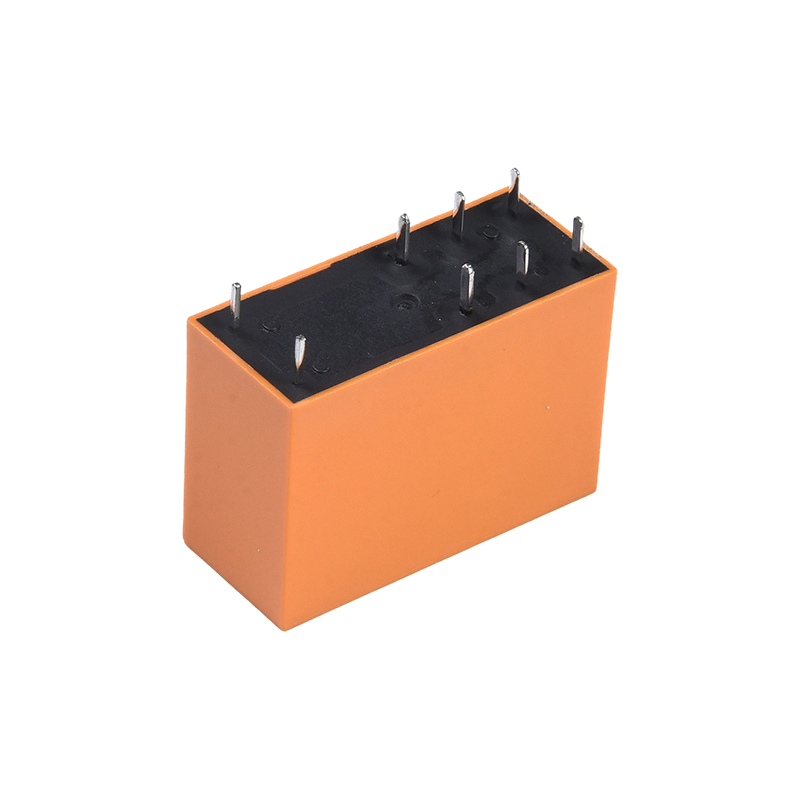

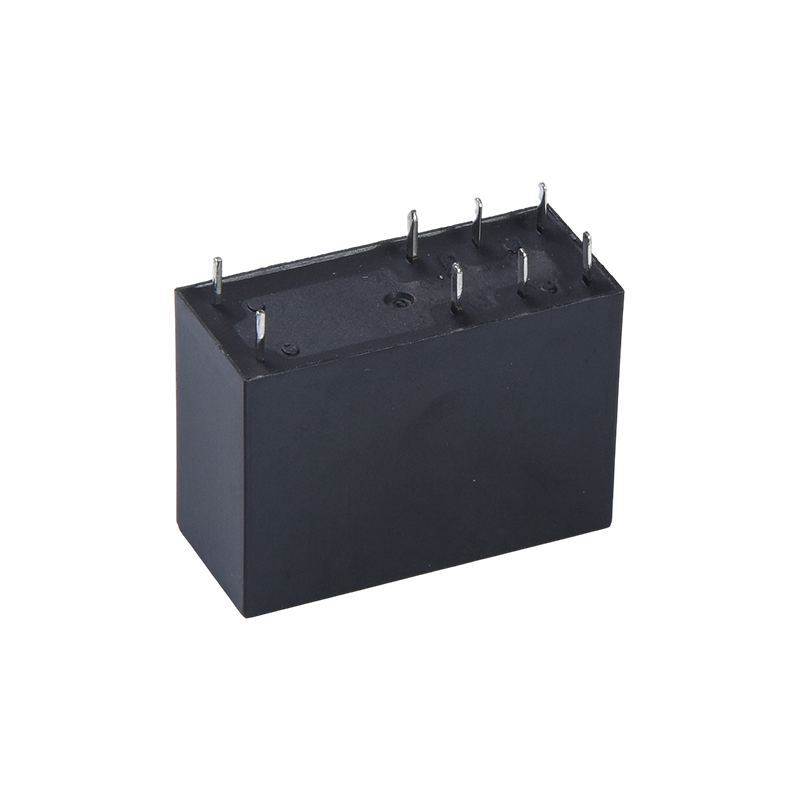

特徴:
高負荷適応: 17 アンペアの接点スイッチング容量で、複数の負荷仕様 (5A/8A を 2 セット、10A/12A/16A を 1 セット) をカバーし、さまざまな電源回路要件に適しています。
DPDT構造：2極双投設計により、2組の回路を同時/独立にスイッチングすることができ、制御機能の拡張と部品点数の削減が可能です。
高耐電圧絶縁: コイルと接点間の耐電圧は 5000 ボルトで、優れた絶縁性能を備え、回路故障のリスクを軽減します。
幅広い電圧互換性: 3VDC ～ 48VDC のコイル電圧範囲。追加の電圧変換コンポーネントを必要とせずに、さまざまな制御回路と直接互換性があります。
コンパクトな設置: 小型、8 ピン構造、高密度 PCB レイアウトに適しており、内部機器スペースを節約します。
権威ある認証: TUV および CQC によって認証され、国際および国内の安全基準を満たしており、複数の地域市場に適しています。
安定した動作：電磁原理に基づいた信頼性の高いスイッチング制御、安定した接触抵抗、高速応答、低電力環境での連続動作に適しています。
便利な組み立て：通常の8ピン構造により自動はんだ付けが容易になり、生産効率が向上し、組み立てエラーが減少します。該当
シナリオ:
産業分野: 産業用オートメーション機器、PLC 制御システム、工作機械電気システムの信号スイッチングと電源制御。
電源保護: UPS 無停電電源システムのスイッチング回路により、継続的な電力供給が保証されます。
家庭用電化製品: 洗濯機、冷蔵庫、エアコンなどの大型家庭用電化製品の制御回路。負荷切り替えやモード選択が可能。
オーディオビジュアルとセキュリティ: オーディオ機器の信号スイッチング、およびセキュリティ警報システムの回路制御。
その他の電子機器: テレビ (TV) の制御回路、小型電子機器の電源管理モジュール。
連絡先データ
| タイプ | CYF2 |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 5A/8A 250VAC |
| 最大。電流の切り替え | 8A |
| 最大。 スイッチング電圧 | AC277V |
| 最大。スイッチング電源 | 2216VA |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 15ms最大 (ダイオードなし) |
| リリース時間 | 5ms最大 (ダイオードなし) |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開放接点間：AC1000V 50/60Hz 1min |
| コイルと接点間：AC5000V 50/60Hz 1min |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mm時 |
| 機能的 | 10～55Hz、複振幅1.5mm時 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温にて) |
| 電気的耐久性 (360ops./h) | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約14g |
コイルデータ（20℃）
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 240 | 12.5 | 約0.72W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | 約0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
上記のデータは初期値です。 コイルの過熱を避けるため、コイルに最大許容電圧を10分以上印加しないでください。

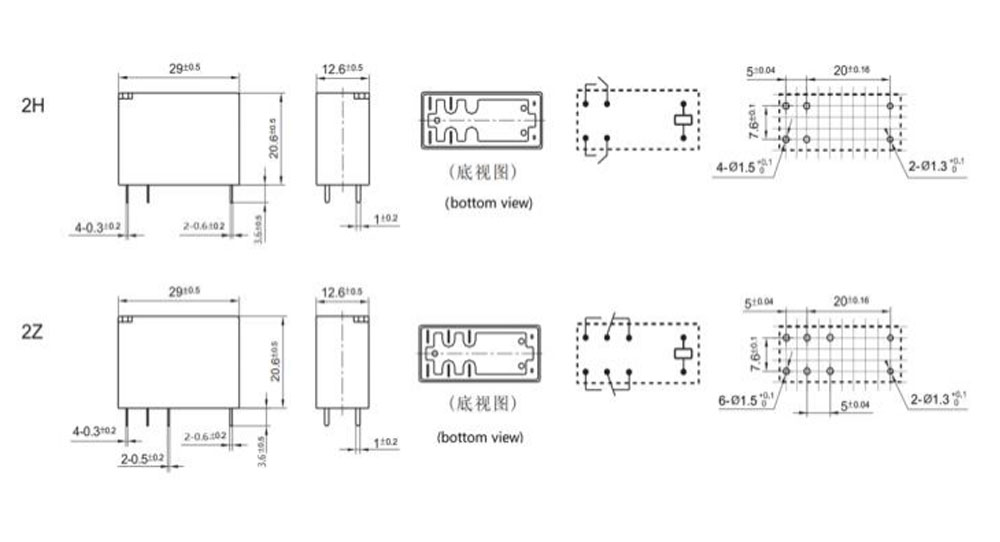

外形寸法、配線図、PCBレイアウト（単位：mm）

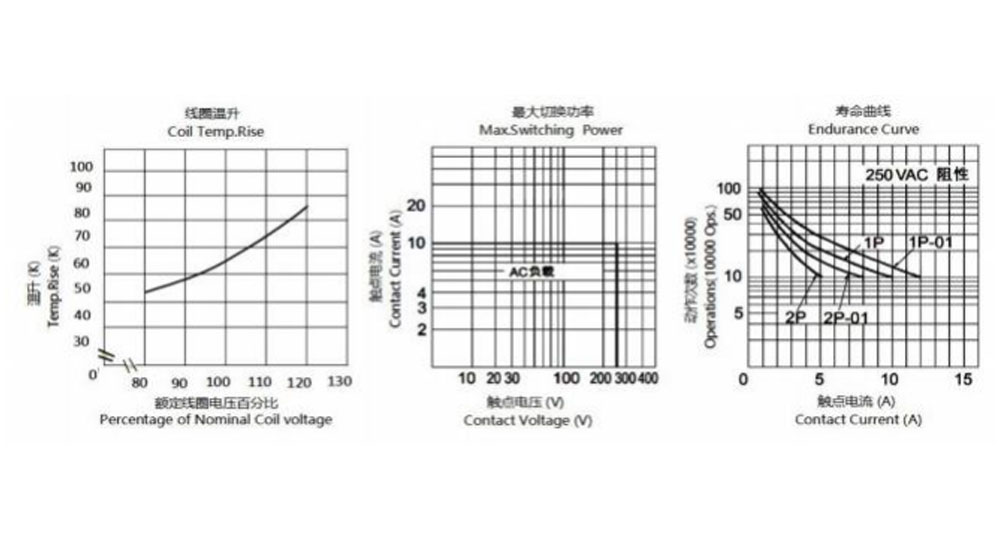

特性曲線
注文情報
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1：タイプ：CYF2
2：彼の8A ナイル-5A
3: 極数: 2-2極
4: 連絡先の手配: C Fom C ; H A から。 B Bから B
5: 公称電圧: 3、5、6、9、12、18、24、48VDC
6: エンクロージャの色: T - 透明、H - ブラック、L - ブルー
7: コイル電力: D-0.72W L-0.54W
8: 保護構造: S-Flux 耐性、
SH-シールタイプ 洗浄可能
9: 特別なパラメータ: Nil-Standard タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質のある環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできません。 したがって、ユーザーは適切な選択を行う必要があります。
独自の用途に適した製品。 密閉リレーの場合は、取り付けと清掃後、使用前にケースの通気穴を開けてください。 ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。 ただし、どの製品を使用するかを決定するのはユーザーの責任です。
