I. 利点
1. 高負荷適応性: 16A 高電流接点スイッチング機能により、追加の増幅回路を必要とせずに中電力から高電力の負荷を直接駆動できます。
2. 強力な環境適応性: 高い耐電圧性により、複雑な電力網環境における電圧変動に対応し、故障のリスクを軽減します。
3. 高い汎用性: 広いコイル電圧範囲と標準的な PCB パッケージにより、さまざまな産業機器設計との互換性が確保され、製品の再利用性が向上します。

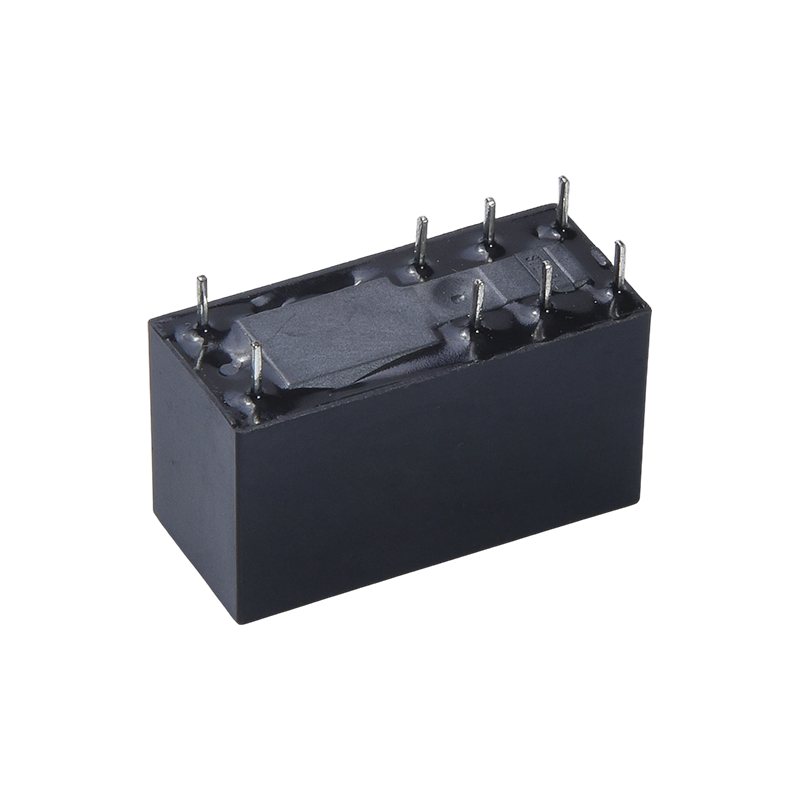

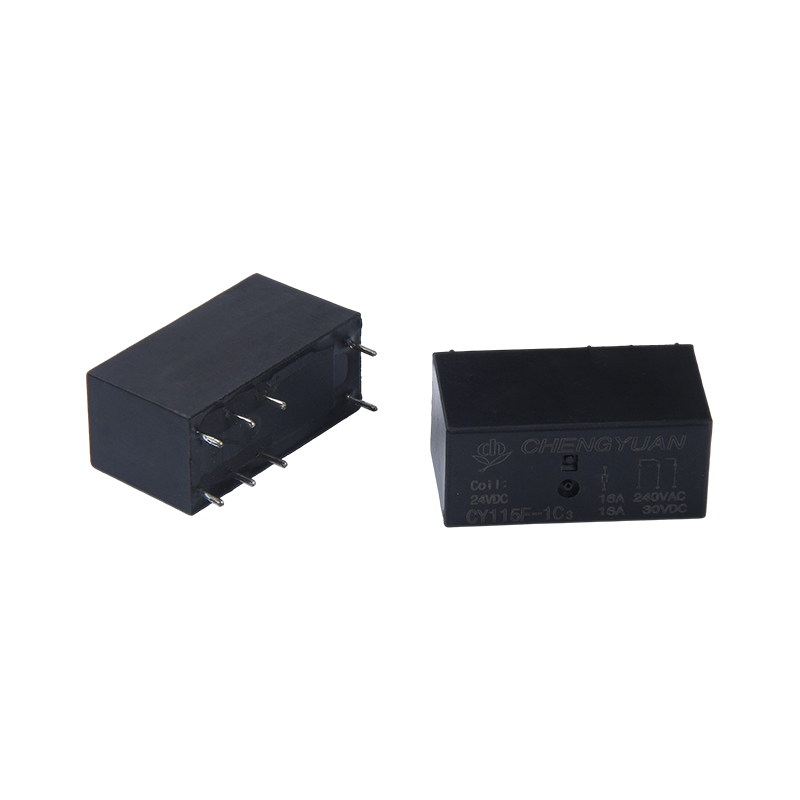

II.製品の構造と設置上の特長
1. パッケージ仕様: 合理的なピン レイアウトを備えた 8 ピン PCB パッケージを使用し、自動溶接と大量組み立てを容易にします。
2. コンパクト設計: コンパクトなサイズにより、内部機器の高密度実装のニーズに対応し、PCB 基板のスペースを節約し、製品の小型化に貢献します。
3. 構造タイプ: SPDT (単極双投) 構造により、明確なスイッチング ロジックが提供され、さまざまな回路スイッチングのニーズに適応します。
Ⅲ．適用可能なアプリケーションシナリオ
1. 産業用制御: 産業用オートメーション機器のモーター制御、コンタクター駆動、回路スイッチングに適しています。
2. 家電製品: エアコン、洗濯機、冷蔵庫などの高出力家電製品の電力制御および負荷スイッチングに適しています。
3.セキュリティおよび電源機器：セキュリティ監視システムのスイッチ制御、UPS電源、インバータ回路変換に適用可能。
4. 車載電子機器: 自動車の補助電気機器の負荷制御に使用できます (対応する電圧仕様のマッチングが必要です)。
連絡先データ
| タイプ | CY115F |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 6VDCにて) |
| 定格負荷（抵抗負荷） | 16A 250VAC |
| 最大。電流の切り替え | 16A |
| 最大。 スイッチング電圧 | AC277V |
| 最大。スイッチング電源 | 4432VA |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 15ms最大 (ダイオードなし) |
| リリース時間 | 5ms最大 (ダイオードなし) |
| 絶縁抵抗 | 分。 1000MΩ（500VDCにて） |
| 絶縁耐力 | 開いた接点間:1000VAC、50/60Hz、1分間 |
| コイルと接点間: 5000VAC、50/60Hz 1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10～55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 100G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約13.5g |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating フラワー | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 5 | 80.00 | 62.5 | 約0.4W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
上記のデータは初期値です。 THD コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

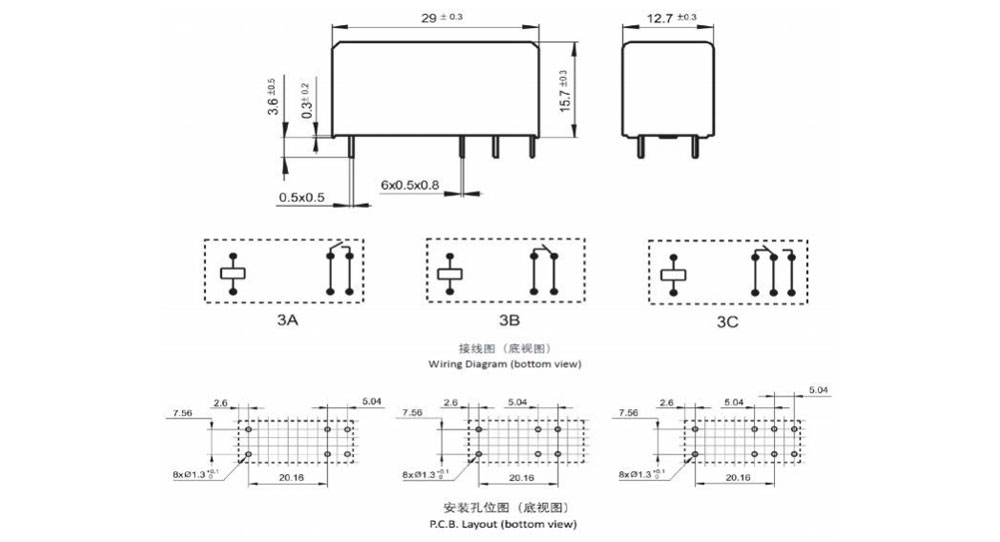

外形寸法、配線図、PCBレイアウト（単位：mm）

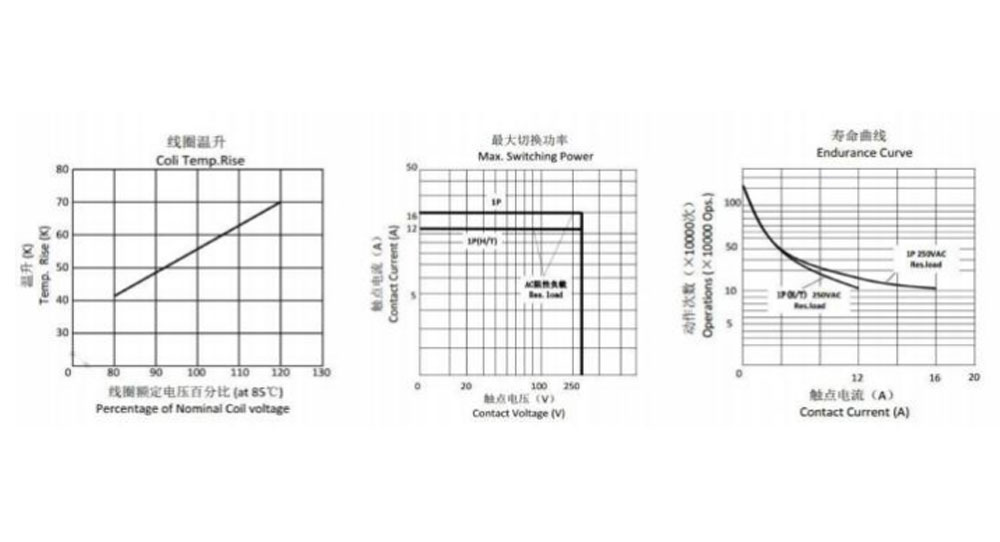

特性曲線
注文情報
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：型式：CY115F
2: 極数: 1-1 極
3: 連絡先の手配: A-Form A ; B フォーム B ; C-フォームC
4: 公称電圧: 5、6、9、12、18、24、48VDC
5: エンクロージャの色: B-ブラック
6: コイル電力: D-0.4W
7: 保護構造: S-Flux 耐性、
SH- 密閉型 洗濯可能
8: 特別なパラメータ: Nil-Standard タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質のある環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできません。 したがって、ユーザーは適切な選択を行う必要があります。
独自の用途に適した製品。 密閉リレーの場合は、取り付けと清掃後、使用前にケースの通気穴を開けてください。 ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。 ただし、どの製品を使用するかを決定するのはユーザーの責任です。
