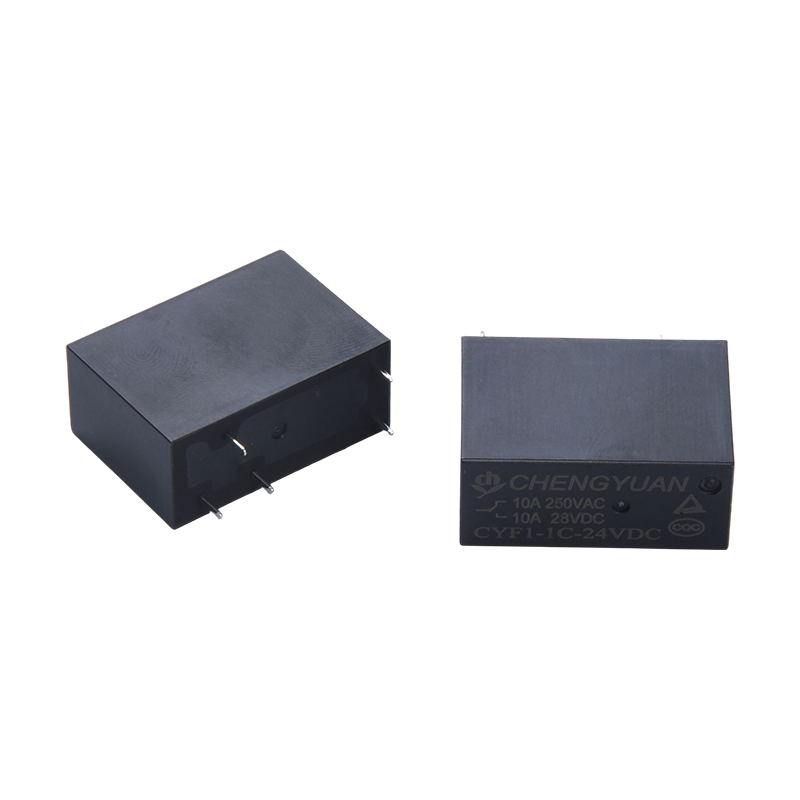

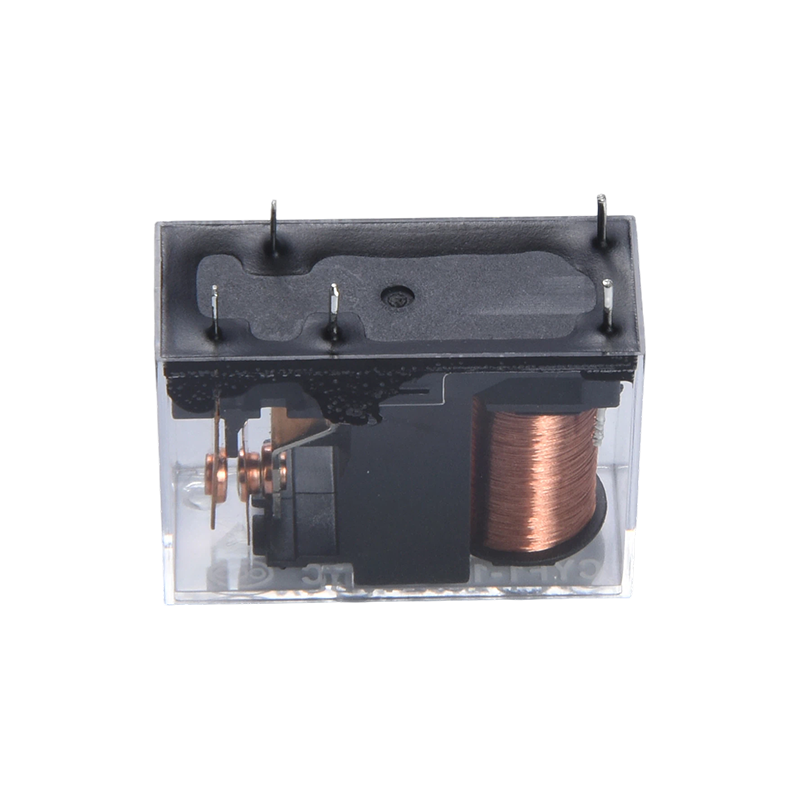

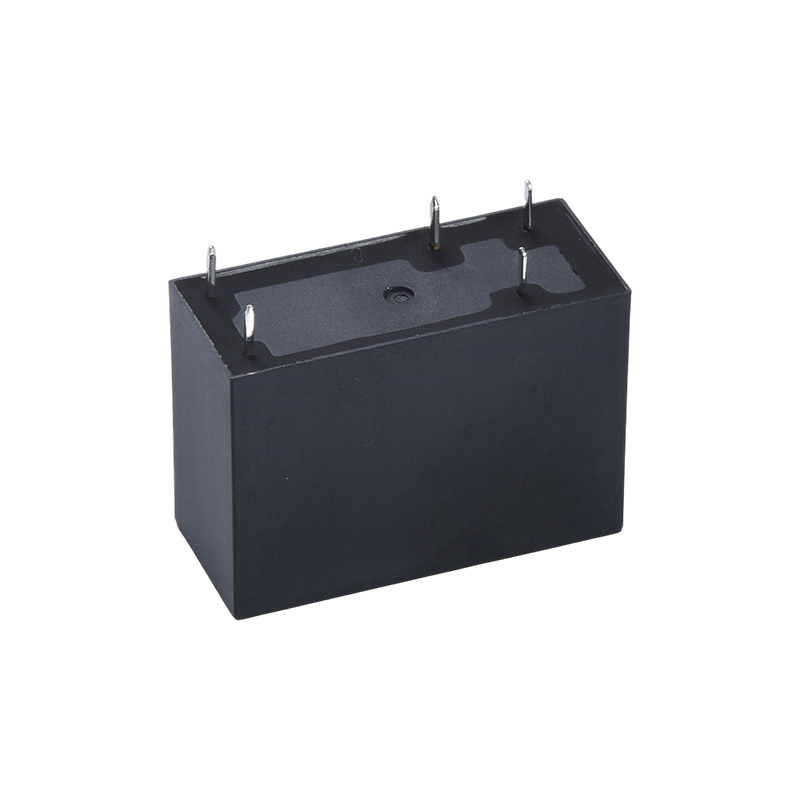

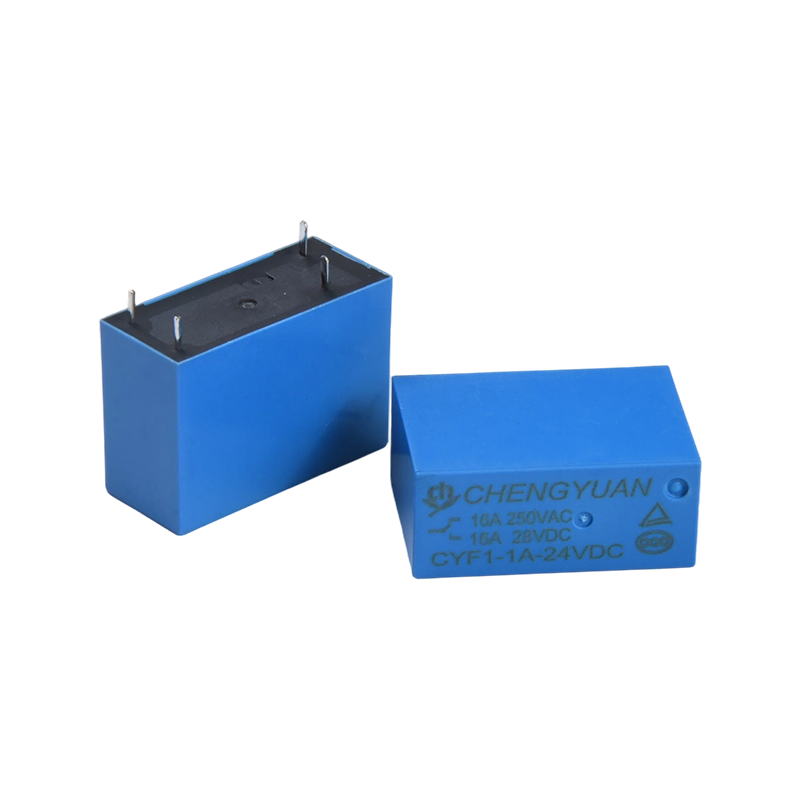

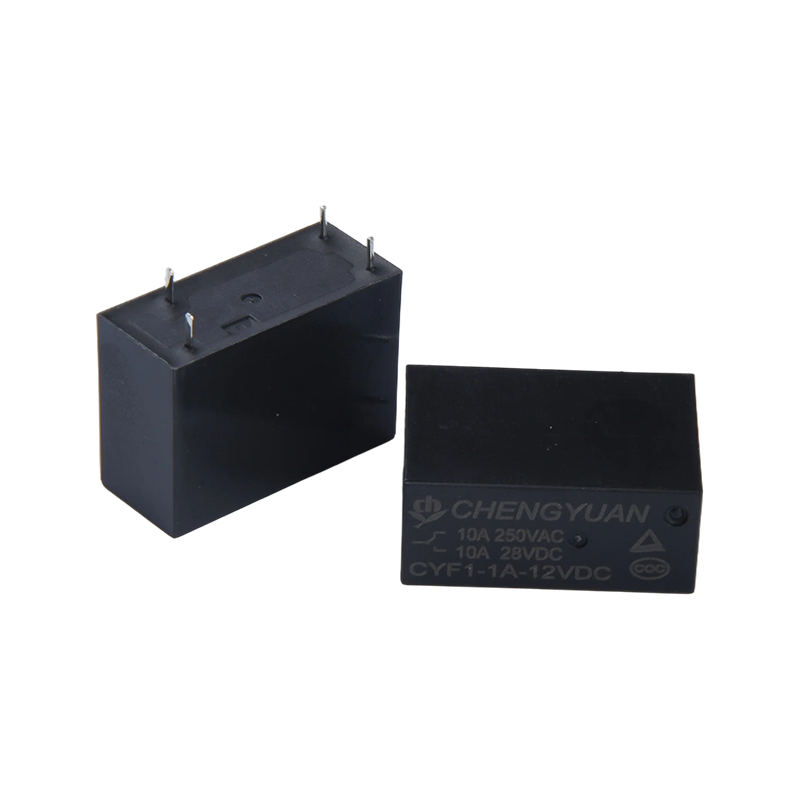

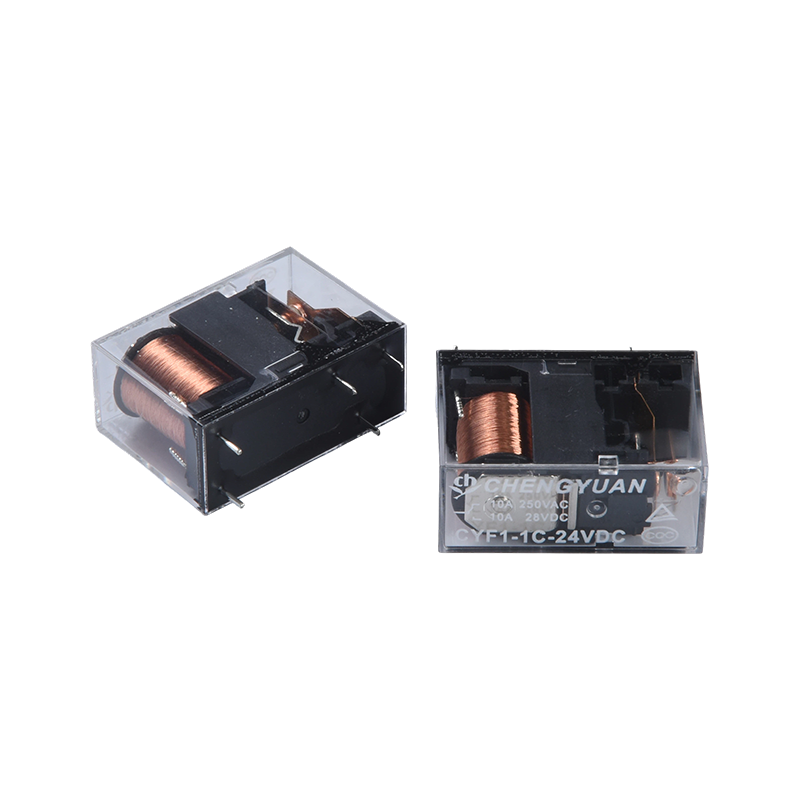

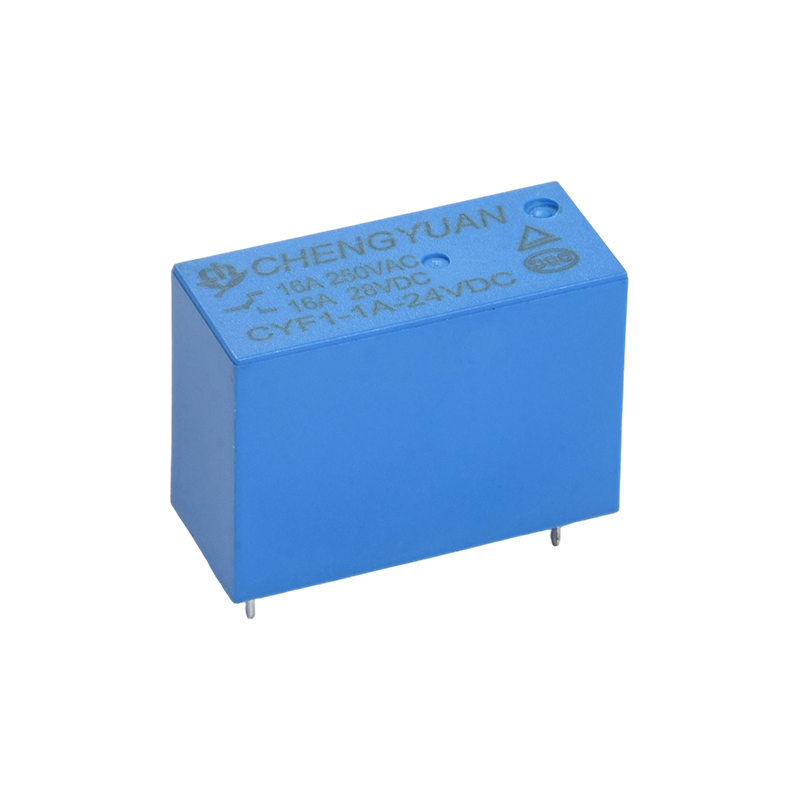

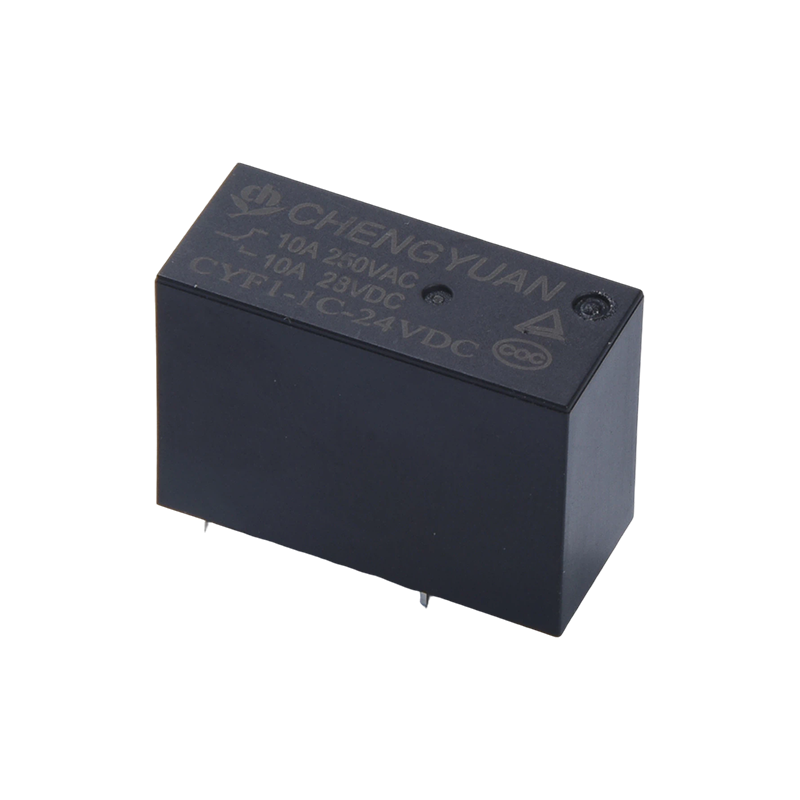

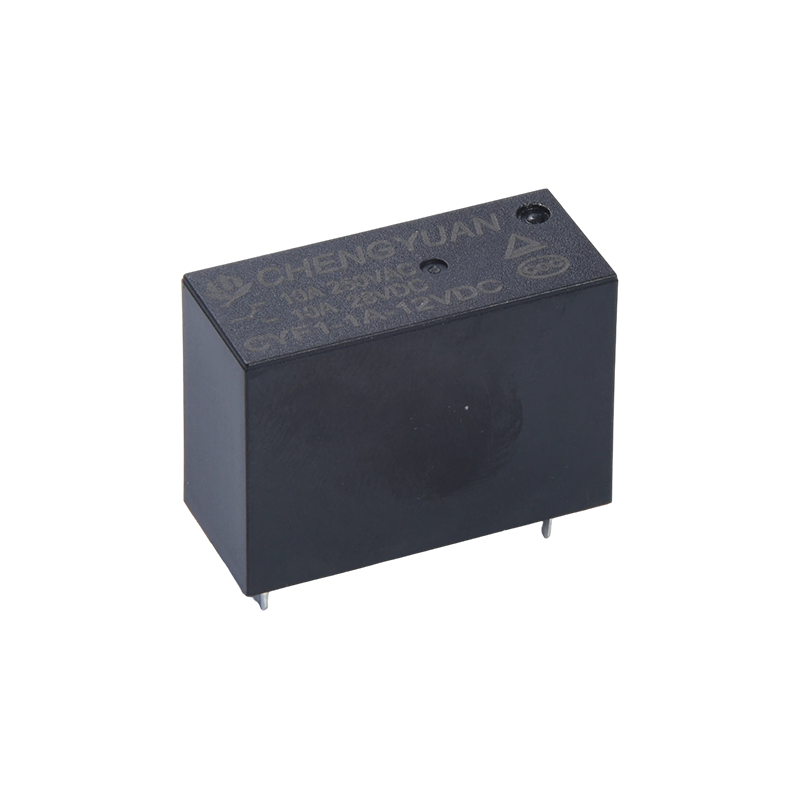

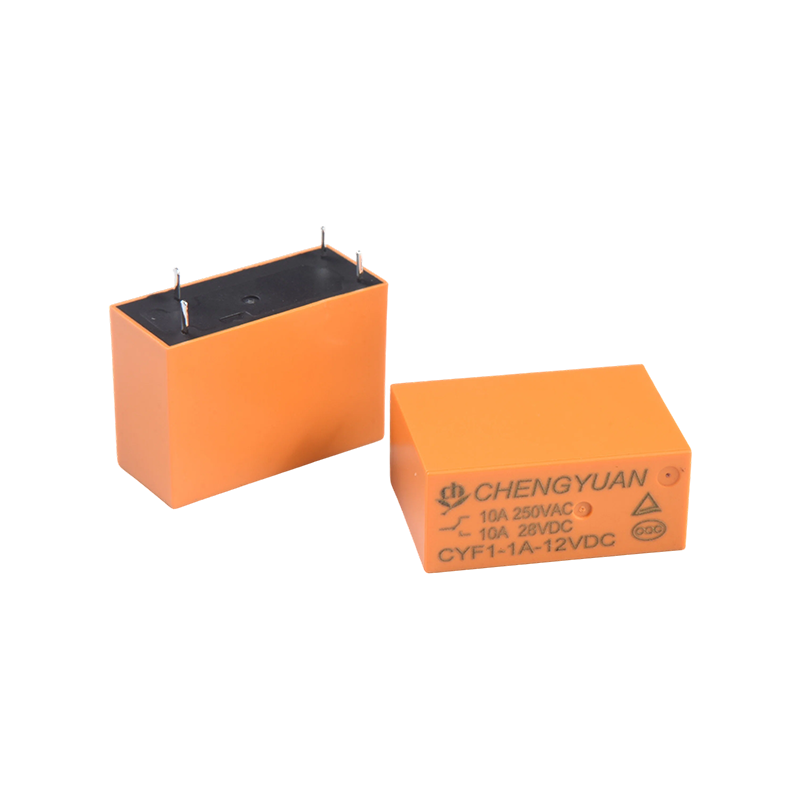

特徴:
●超高耐電圧性能：5000ボルトまで耐え、優れた絶縁性能を発揮し、回路故障のリスクを低減し、機器の動作安全性を向上させます。
• 柔軟なコイル電圧: 3VDC ～ 48VDC の広いコイル電圧範囲をサポートし、追加の電圧変換コンポーネントを必要とせずに、さまざまな制御回路の電圧仕様に直接一致します。
• コンパクトな構造設計: 小型で高密度 PCB 実装シナリオに適しており、内部機器スペースを節約し、回路レイアウトの柔軟性を向上させます。
• 高負荷スイッチング容量: 接点スイッチング容量は最大 17 アンペアで、定格負荷は 10A 250VAC/28VDC および 16A 250VAC/28VDC をカバーし、中電力から高電力の回路スイッチングのニーズに適しています。
• 二重の権威ある認証: TUV および CQC によって認証され、国際および国内の安全基準に準拠し、複数の市場における最終製品アプリケーションのニーズを満たします。

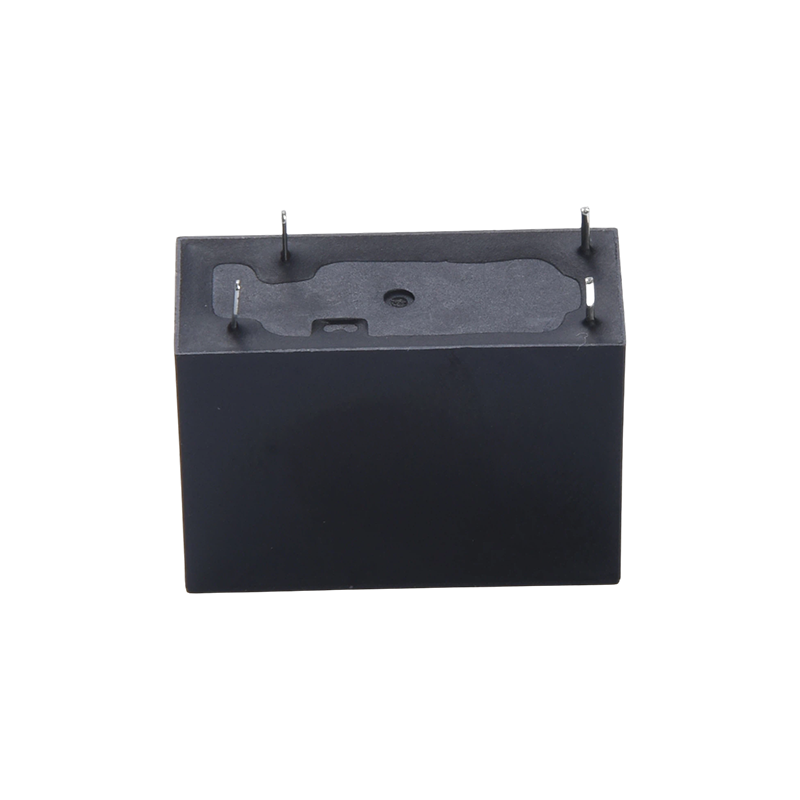

• 便利な PCB 組み立て: 5 ピン構造を採用しており、プリント基板へのはんだ付けや固定が容易であり、高い組み立て効率と自動化された生産プロセスとの互換性を実現します。

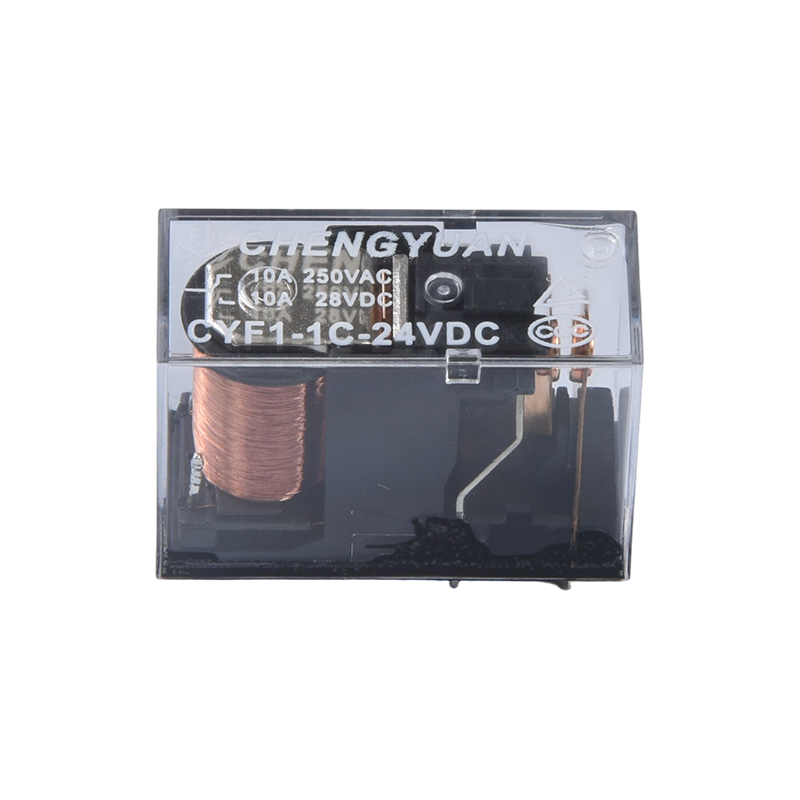

• 安定したスイッチング性能: 単極単投 (SPST) 接点形式を使用し、明確なスイッチング ロジックと安定した接触抵抗を提供し、回路のオン/オフ スイッチングの信頼性を確保します。
該当するシナリオ:
●家電製品：高電力小型家電（電気ヒーター、電磁調理器など）の電源オン/オフ制御、厨房機器の自動制御。
• 産業用制御: 産業用オートメーション機器、小型 PLC 制御モジュール、モーター制御回路の信号スイッチングと電力制御。 • スマート電力機器: スマート配電ボックス、配電モジュール、および充電パイル補助制御回路は、高電圧および高負荷の需要シナリオに適応します。
• セキュリティ機器: セキュリティ監視およびアクセス制御システムの回線スイッチング用の電源。安定した性能に依存して機器の継続的な動作を保証します。
連絡先データ
| 種類 | CYF1 |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 10A 250VAC/12A AC277V | 16A 250VAC/17A 277VAC |
| 最大。電流の切り替え | 12A | 17A |
| 最大。 スイッチング電圧 | 277VAC |
| 最大。スイッチング電源 | 3324VA | 4709VAC |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 15ms最大(ダイオードなし) |
| リリース時間 | 5ms最大(ダイオードなし) |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開いた接点間:1000VAC、50/60Hz、1分間 |
| コイルと接点間: 5000VAC、50/60Hz 1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10～55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約14g |
コイルデータ（20℃）
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | (最大) 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 240 | 12.5 | 約0.72W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | 約0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
上記のデータは初期値です。 コイルの過熱を避けるため、コイルに最大許容電圧を10分以上印加しないでください。

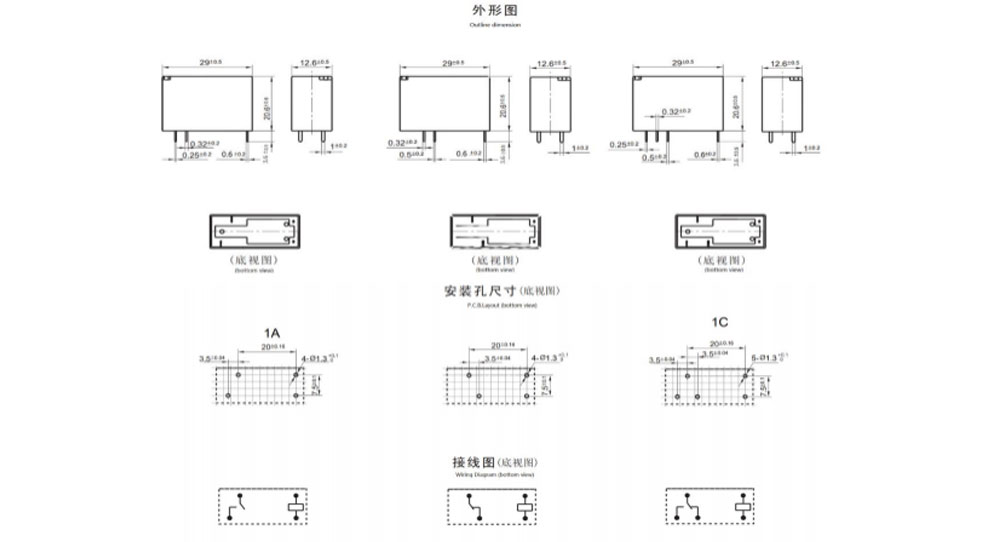

外形寸法、配線図、PCBレイアウト（単位：mm）

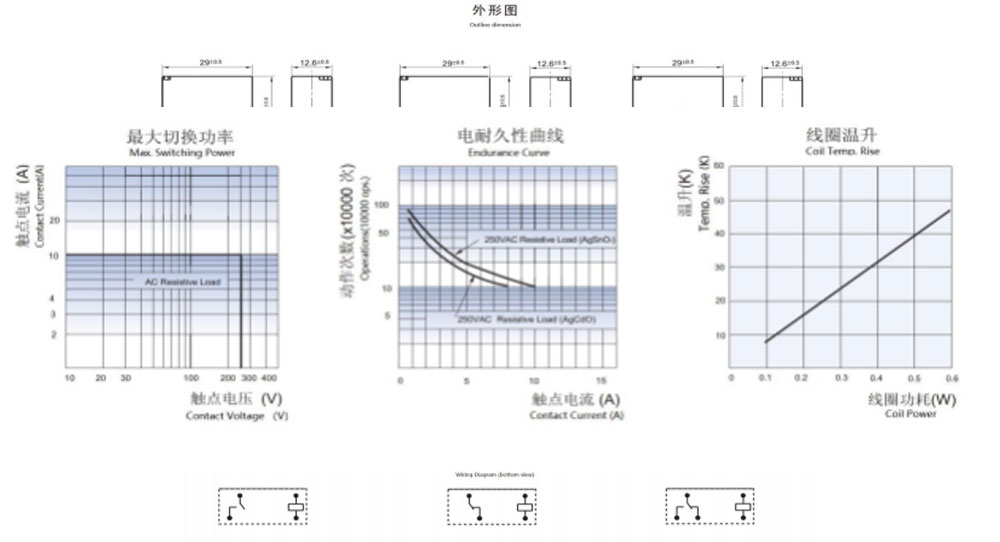

特性曲線
注文情報
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1： タイプ：CYF1
2: Hあり: 高接点負荷、16A Hなし: 標準負荷、10A
3: 極数: 1-1極
4: 接点の配置: C Fom C ; H から A ; B から B
5: 公称電圧: 3、5、6、9、12、18、24、48VDC
6: エンクロージャの色: T - 透明、H - 黒、L - ブルー
7: コイル電力: D-0.72W L-0.54W
8: 保護構造: S-Flux 防止加工、
SH-シールタイプ 洗える
9: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品です。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
