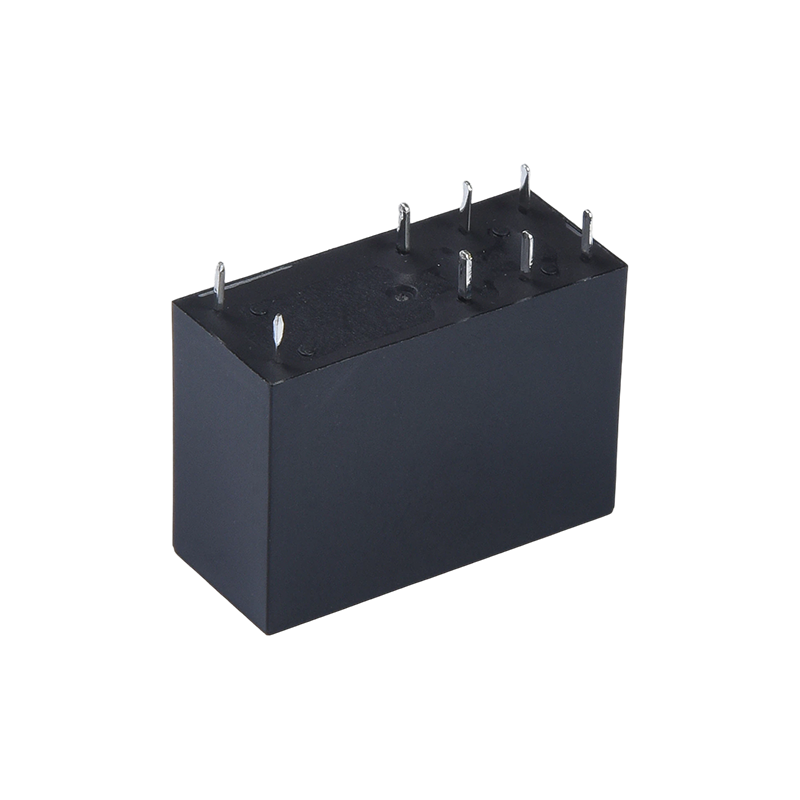

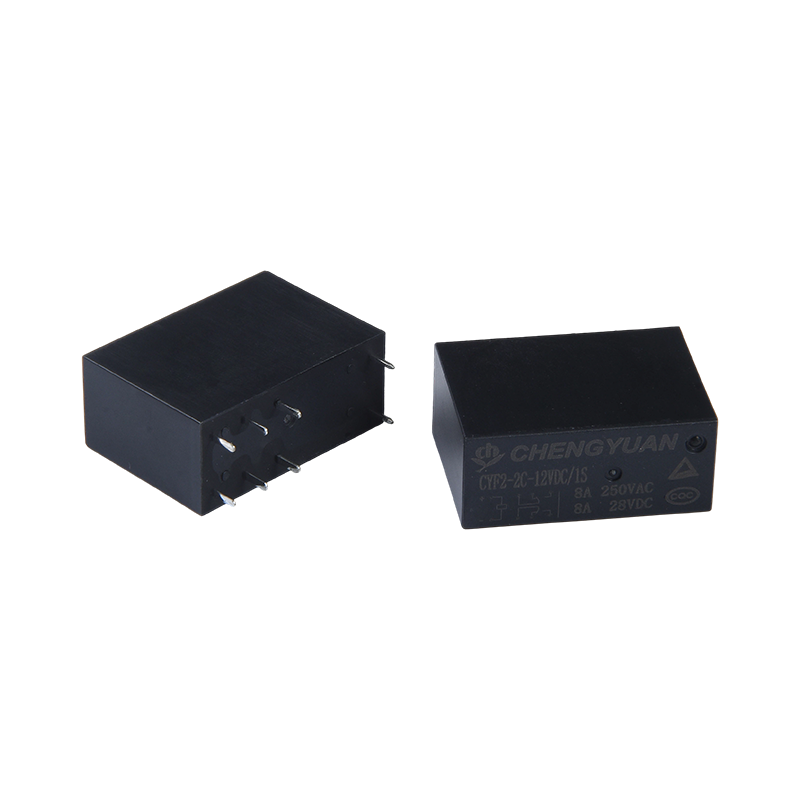

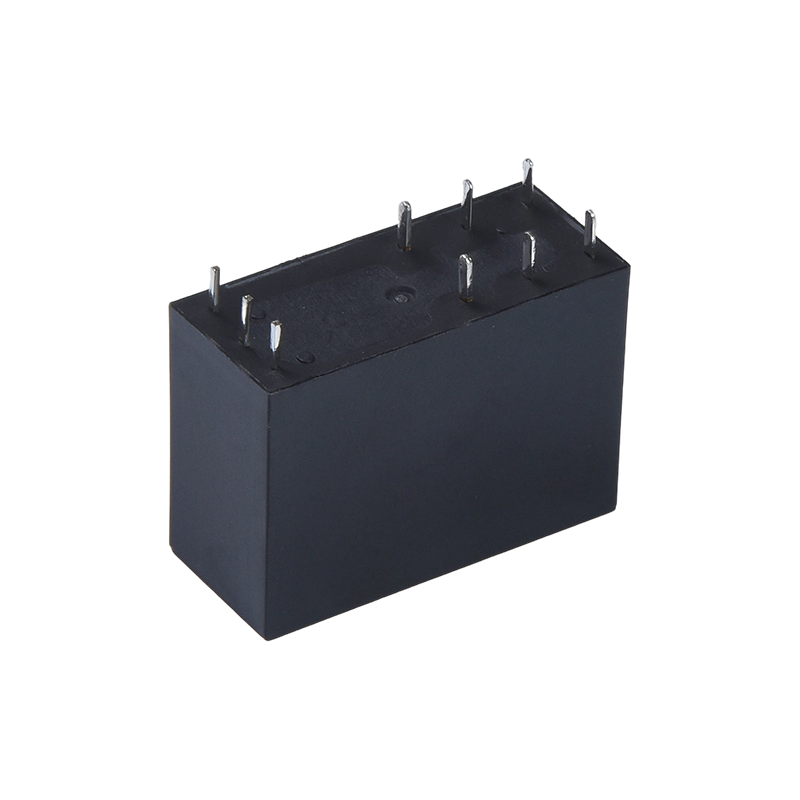

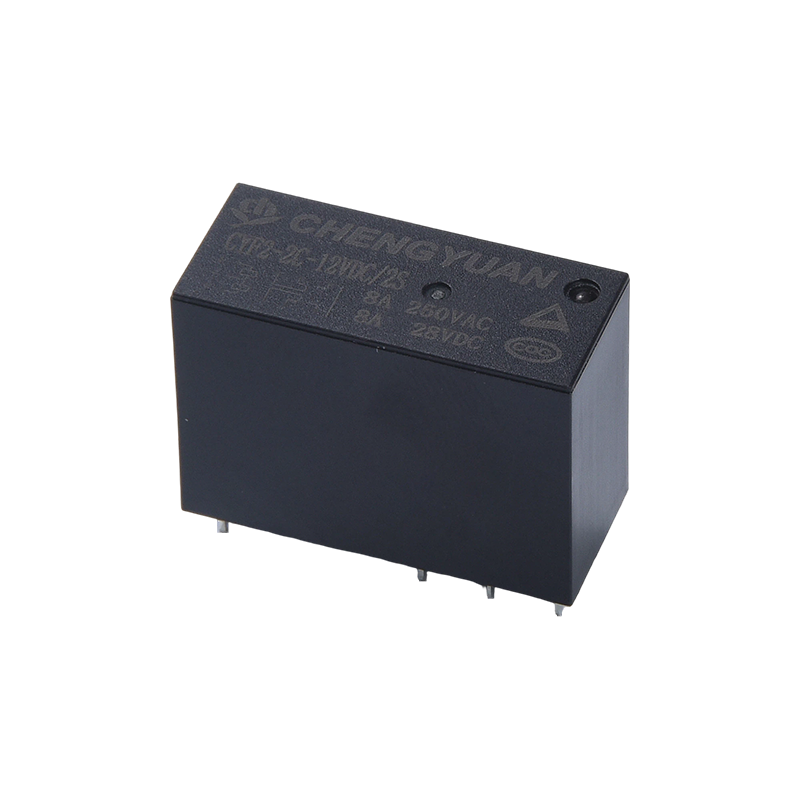

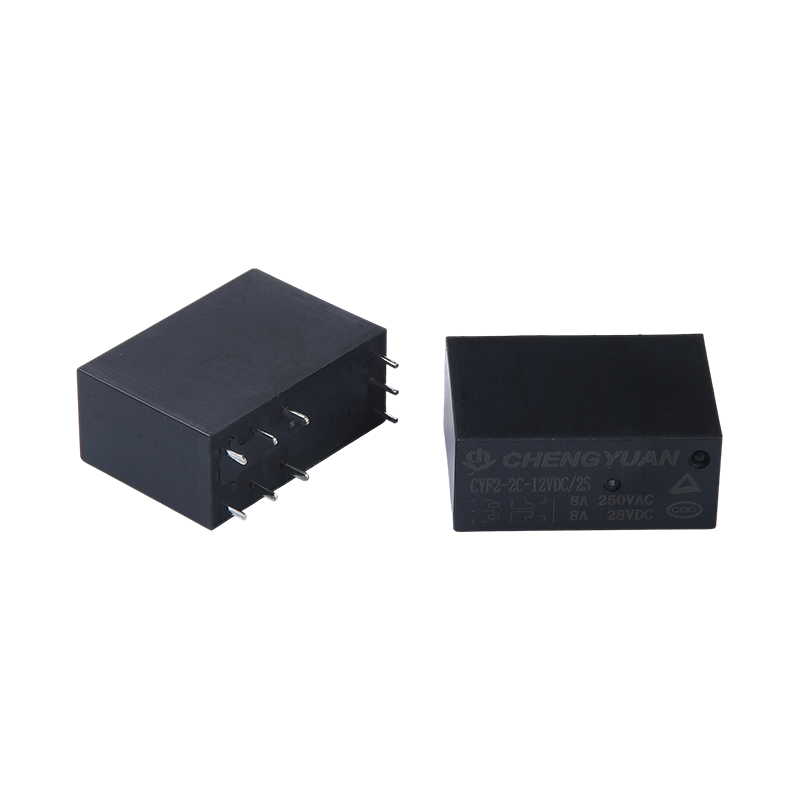

特徴:
1. 磁気ラッチ機能: パルス励起を使用します。コイルはスイッチングの瞬間のみ電力を消費し、電源オフ後は接点状態が自動ロックされるため、システムのエネルギー消費が大幅に削減されます。
2. 高負荷スイッチング: 接点は 8A 電流スイッチングをサポートし、エアコンや電子レンジなどの家庭用電化製品の高電力制御ニーズを満たします。
3. 高耐電圧絶縁：コイルと接点間の耐電圧は5000Vに達し、優れた電気絶縁性能を有し、制御回路の安全性を確保します。
4. コンパクト設計: 小型でコンパクトな構造なので、PCB 基板への高密度実装に最適です。
5. 広い電圧コイル範囲: 3VDC から 48VDC までのさまざまなコイル仕様を提供し、さまざまな制御電圧に適応します。
6. 安全認証: TUV および CQC 認証を取得し、国際安全規格に準拠しています。
代表的な用途:
1. 通信機器: 通信基地局および低電力回線交換および信号ルーティング用の交換機器に使用されます。
2. 家電製品：エアコン、電子レンジなどの省エネ電源制御スイッチとして最適です。
3. セキュリティ装置: セキュリティ警報システムやアクセス制御に使用され、停電時でも元のロックまたは警報状態が維持されるようにします。
4. オフィス機器: コピー機やプリンターなどの OA 機器に適用され、待機電力を削減します。
連絡先データ
| 種類 | CYA |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ以下(1A・16VDCにて) |
| 定格負荷（抵抗負荷） | 10AAC250V |
| 最大。電流の切り替え | 15A |
| 最大。 スイッチング電圧 | 250VAC |
| 最大。スイッチング電源 | 2500VA |
| 分。スイッチング負荷 | 6V 1A |
特徴
| 動作時間（定格コイル電圧時） | 最大8ms (ダイオードなし) |
| リリース時間 | 5ms最大 (ダイオードなし) |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開いた接点間:750VAC、50/60Hz、1分間 |
| コイルと接点間: 1500VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10～55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10,000,000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100,000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約8.5g |
コイルデータ（20℃）
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 120 | 25 | 約0.36W | 公称値の75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
上記データは初期値です。 THD コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。
外形寸法、配線図、PCBレイアウト（単位：mm）
特性曲線
CYA-1-C-12VDC-H-D-T-XX
1 2 3 4 5 6 7 8
1: タイプ: CYA
2: 極数: 1-1 極
3: 連絡先の手配: C Cから ; H A から。 B Bから B
4: 公称電圧: 3、5、6、9、12、18、24、48VDC
5: エンクロージャの色: T ホワイト; H-ブラック; L-ブルー 6:コイル電力: D-0.45W L-0.36W
7: 保護構造: S-Flux 防止加工、
SH-密閉型で洗える
8: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
(1): 耐フラックスリレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
(2): 耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
(3): お客様固有の要件 (XX) を当社が評価し、特性記号を付けます。
