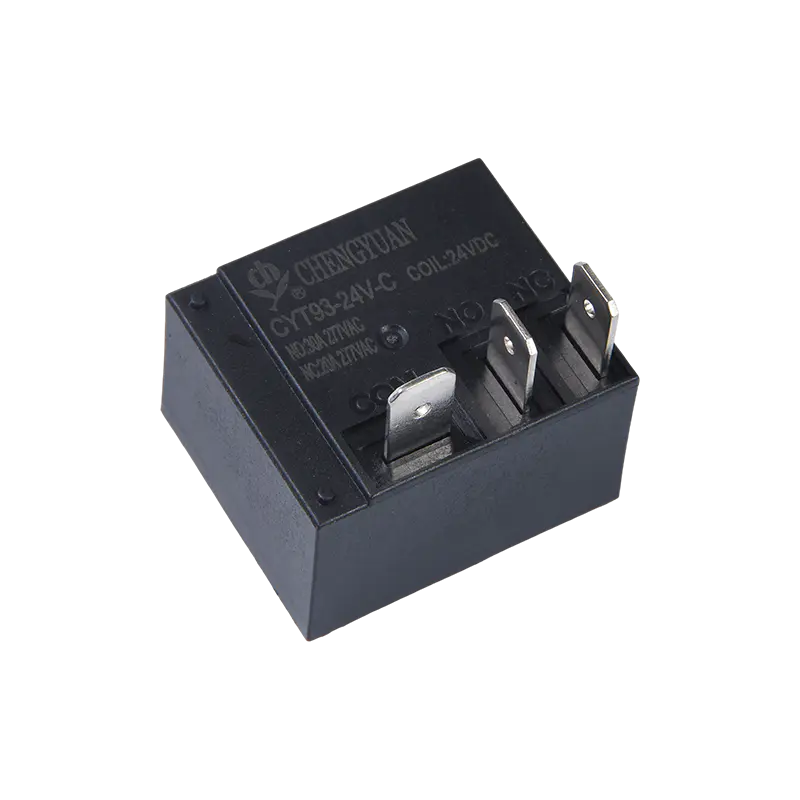

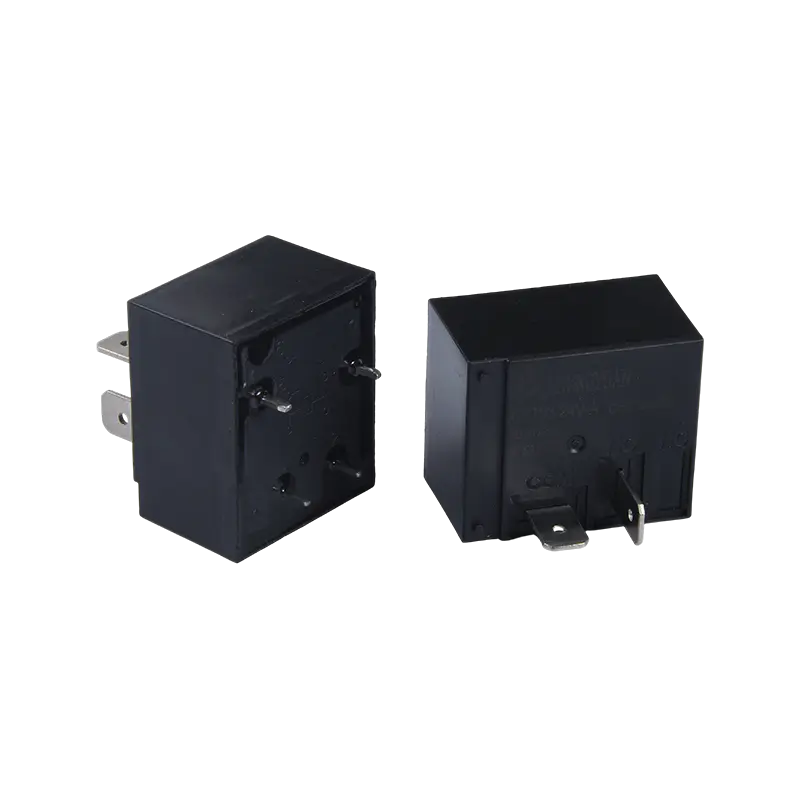

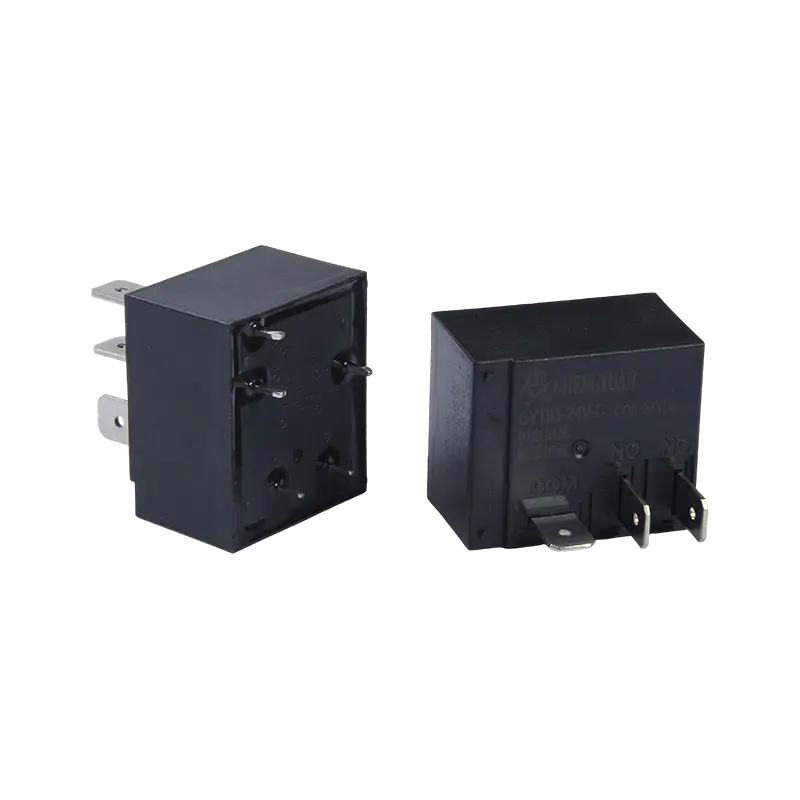

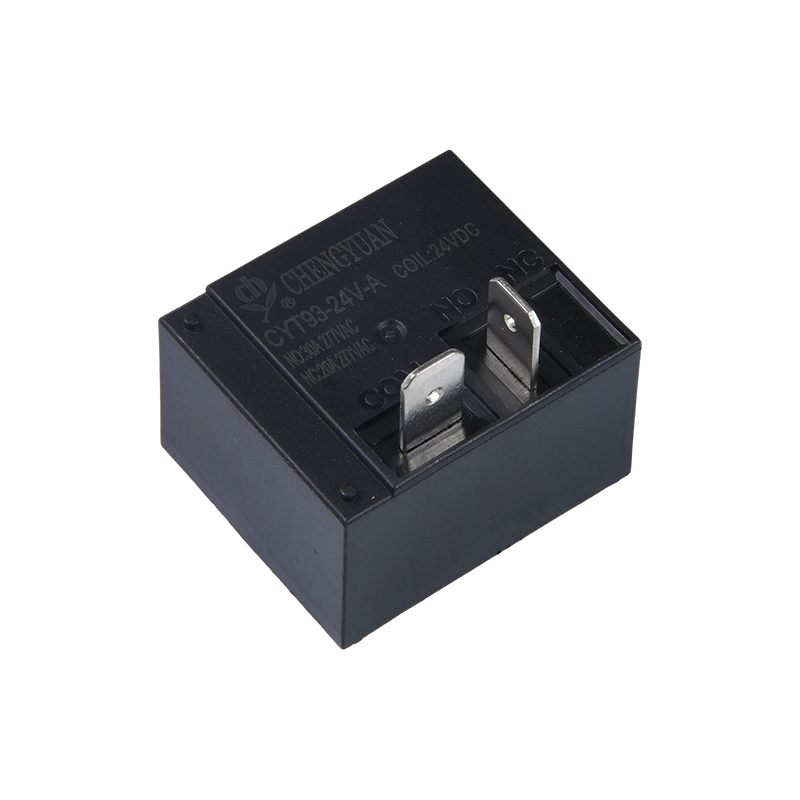

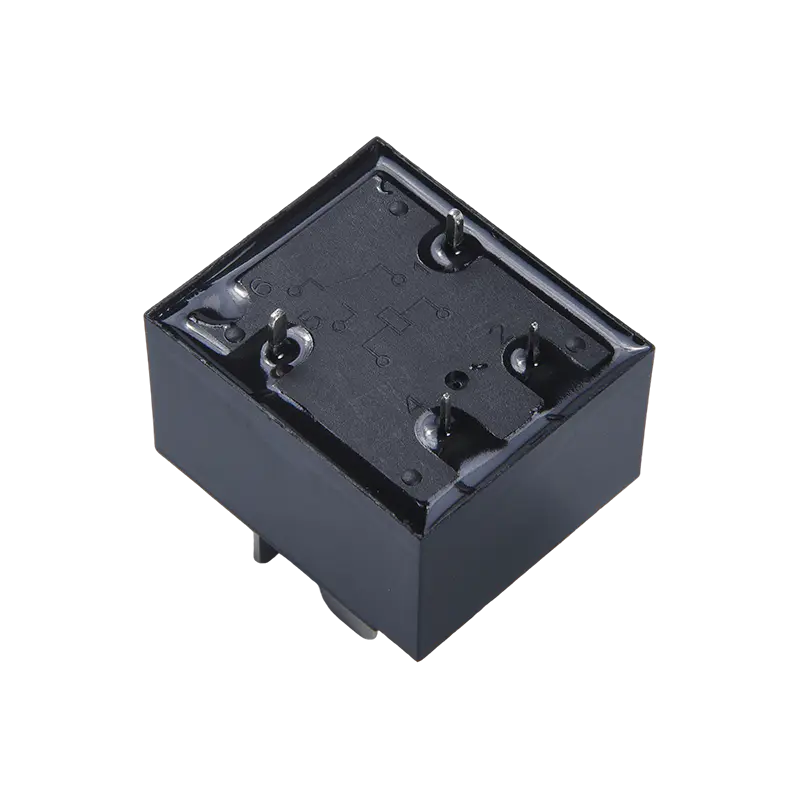

製品の特徴:
• 高負荷スイッチング容量: 最大 30 アンペア (一部の仕様では最大 40A) のスイッチング負荷をサポートし、高電力機器の制御ニーズに対応できます。
• コンパクトな設計: 小型で、スペースに制約のある電気ボックスや制御パネルへの高密度設置に適しています。
• 低消費電力: コイルの消費電力は 0.9W と低く、システムのエネルギー消費と発熱を効果的に削減します。
• 複数の端子オプション: 大電流を扱う際に優れた導電性と接触信頼性を保証する銅端子製品が用意されています。
• 広い電圧範囲: コイル電圧は 3VDC ～ 48VDC をカバーし、さまざまな制御システム電圧レベルと互換性があります。
代表的な用途:
• 車載電子機器: ヒーター、ファンモーター、照明システムなど、自動車の高電力負荷制御に使用されます。
• 加熱および換気装置: 加熱要素または換気ファンを制御する産業用および家庭用 HVAC 装置に適しています。
• 家電製品:電気オーブンや電子レンジなどの高出力家電製品の電源スイッチ制御に使用されます。
• 産業用制御: 高電流スイッチングを必要とするオートメーション機器のアクチュエータとして使用されます。
| 連絡先データ |
| 種類 | CYT93 |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 6VDCにて) |
| 定格負荷（抵抗負荷） | 20A/30A AC250V |
| 最大。電流の切り替え | 20A/30A |
| 最大。 スイッチング電圧 | 250VAC |
| 最大。スイッチング電源 | 5000VA/7500VA |
| 特徴 |
| 動作時間（定格コイル電圧時） | 15ms最大 (ダイオードなし) |
| リリース時間 | 最大10ms (ダイオードなし) |
| 絶縁抵抗 | 分。 1000MΩ（500VDCにて） |
| 絶縁耐力 | 開いた接点間:1500VAC、50/60Hz、1分間 |
| コイルと接点間: 2500VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10-55Hz、複振幅1.5mmの場合 |
| 機能的 | 10-55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 100G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| | 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約28g |
コイルデータ（20℃）
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 5 | 180 | 27 | 約0.9W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
上記のデータは初期値です。 THD コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

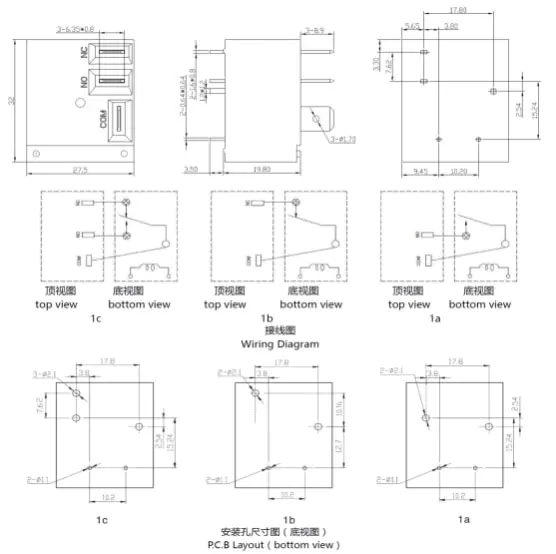

外形寸法、配線図、PCB レイアウト (単位: mm)

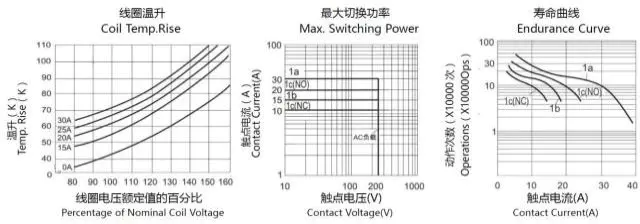

特性曲線
注文情報
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1： タイプ： CYT93
2: 極数: 1-1 極
3: 連絡先の手配: A フォーム A; B フォーム B ; C フォーム C
4: 公称電圧: 5、6、9、12、15、18、24、48VDC
5: エンクロージャの色: H-ブラック
6: コイル電力: D-0.9W
7: 保護構造: S-Flux 耐性、
SH- 密閉型 洗濯可能
8: 特別なパラメータ: Nil-Standard タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
