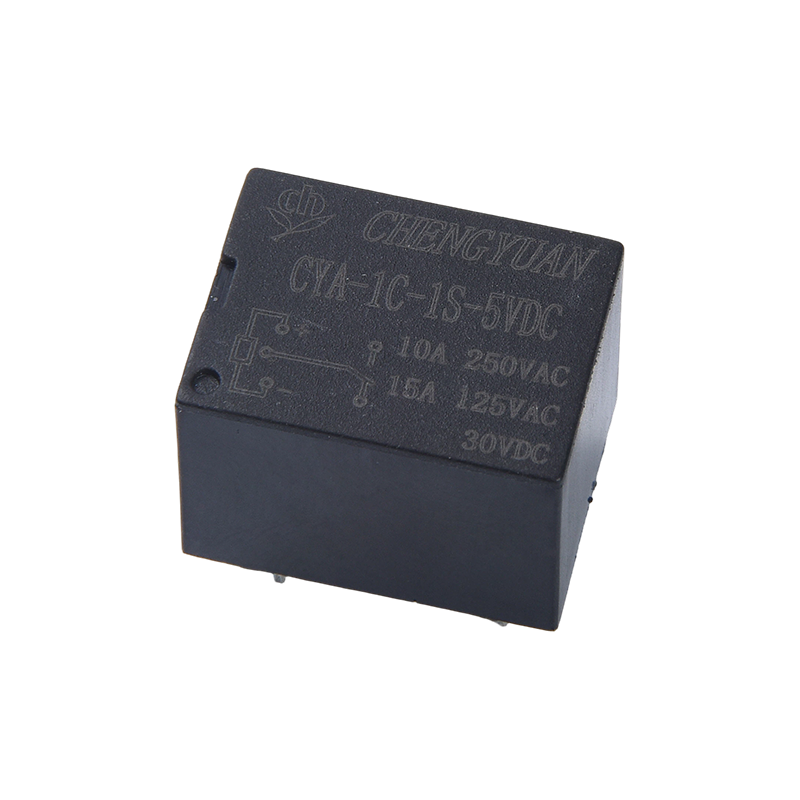

I. 製品の構造と設置上の特徴
1.コア構造：磁気ラッチ構造を採用し、制御端から電力が除去された後でも現在の状態が維持され、ゼロ電力スイッチングを実現します。
2. 設置特性: 小型、高密度設置シナリオに適しており、PCB 基板スペースを効果的に節約します。
3. 自動組立に対応：標準的な設置プロセスと互換性のある構造設計により、大量組立が容易になり、生産効率が向上します。
II.該当するシナリオ
1. 通信機器：各種通信機器の回線交換や制御に適しており、安定した信号伝送を保証します。
2. セキュリティ機器：セキュリティ監視、警報システムなどのセキュリティ機器に適しており、高い信頼性と耐電圧により安全な動作を保証します。
3. オフィス機器：プリンターやコピー機などのオフィス機器の内部回路制御に使用されます。
4. 家電製品: エアコンや電子レンジなどの家電製品の負荷制御や回路切り替えに適しています。
Ⅲ．主な利点
1. 高負荷容量: 17A 接点スイッチング容量。中電力および高電力機器の制御ニーズに適しており、幅広い用途に対応します。
2. 高耐圧: 5000V の耐圧により、複雑な回路環境における安全性が向上します。
3. 柔軟な設置: 高密度設置に適した小型サイズで、内部スペースを節約します。
4. 低消費電力と長期保持: 磁気ラッチ構造により、ゼロ電力スイッチングと長期状態保持を実現し、エネルギー消費を削減します。
5. 権威ある認証: TUV および CQC 認証を取得し、故障のリスクを軽減し、信頼性を向上させます。
連絡先データ
| タイプ | CYA |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ以下(1A・16VDCにて) |
| 定格負荷（抵抗負荷） | 10AAC250V |
| 最大。電流の切り替え | 15A |
| 最大。 スイッチング電圧 | 250VAC |
| 最大。スイッチング電源 | 2500VA |
| 分。スイッチング負荷 | 6V 1A |
特徴
| 動作時間（定格コイル電圧時） | 最大8ms (ダイオードなし) |
| リリース時間 | 5ms最大 (ダイオードなし) |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開いた接点間:750VAC、50/60Hz、1分間 |
| コイルと接点間: 1500VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10～55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10,000,000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100,000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約8.5g |
コイルデータ（20℃）
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 120 | 25 | 約0.36W | 公称値の75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
上記データは初期値です。 THD コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

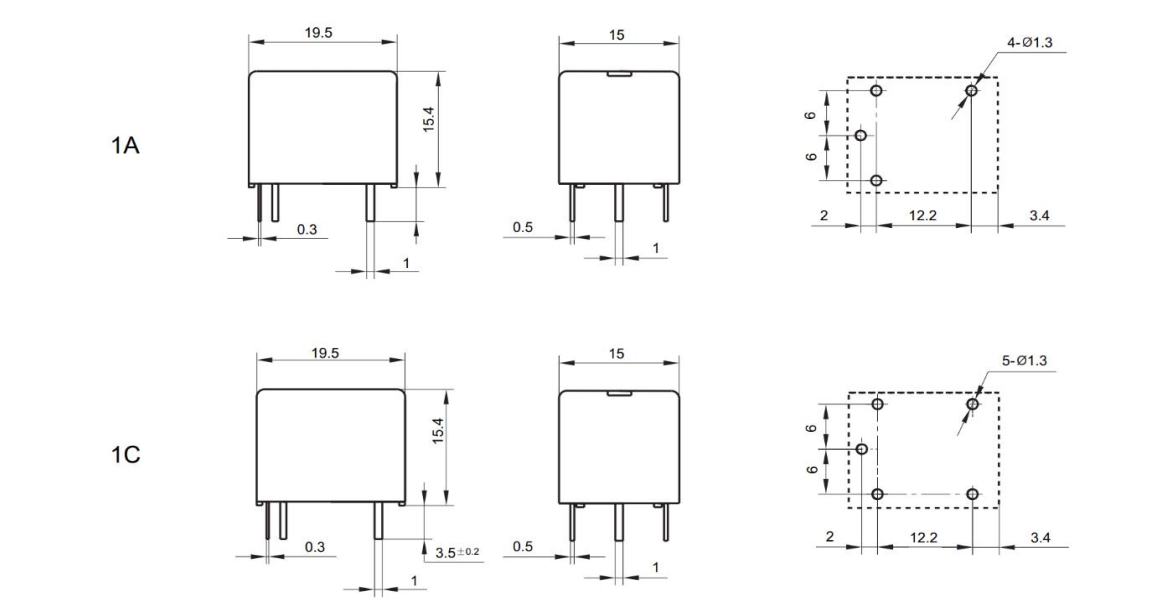

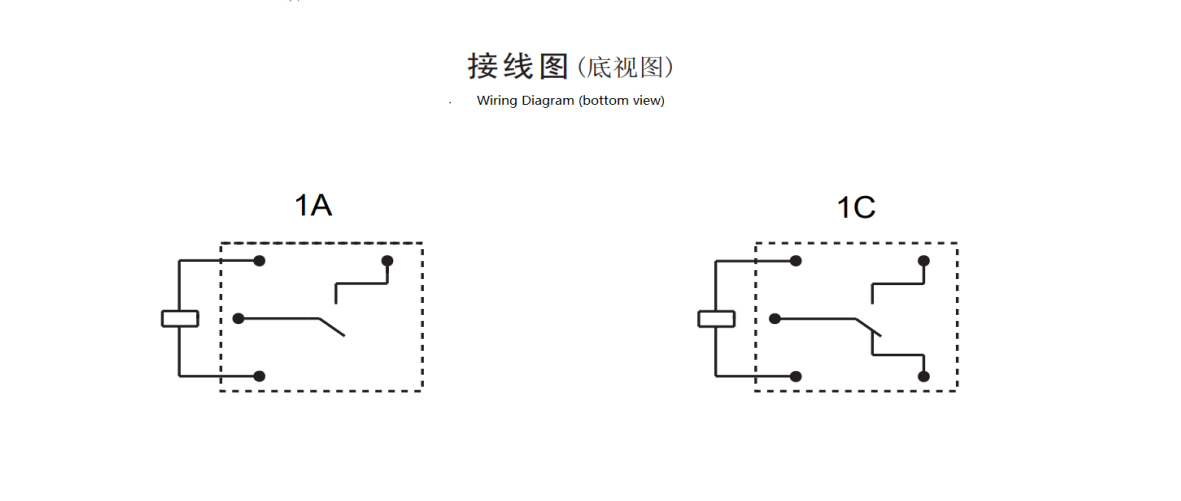

外形寸法、配線図、PCBレイアウト（単位：mm）

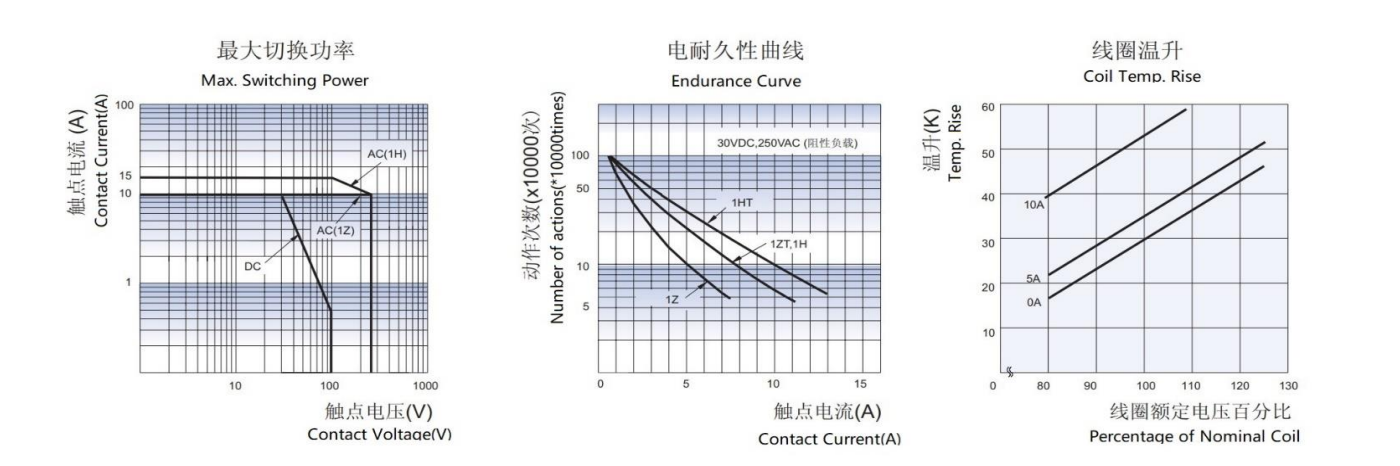

特性曲線
CYA-1-C-12VDC-H-D-T-XX
1 2 3 4 5 6 7 8
1: タイプ: CYA
2: 極数: 1-1 極
3: 連絡先の手配: C Cから ; H A から。 B Bから B
4: 公称電圧: 3、5、6、9、12、18、24、48VDC
5: エンクロージャの色: T ホワイト; H-ブラック; L-ブルー 6:コイル電力: D-0.45W L-0.36W
7: 保護構造: S-Flux 防止加工、
SH-密閉型で洗える
8: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
(1): 耐フラックスリレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
(2): 耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
(3): お客様固有の要件 (XX) を当社が評価し、特性記号を付けます。
