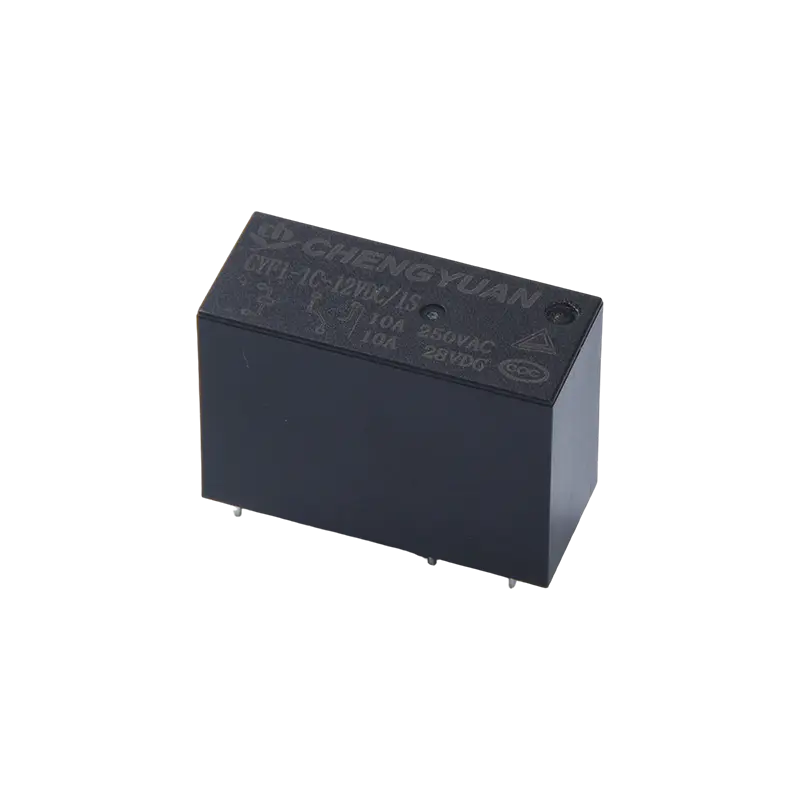

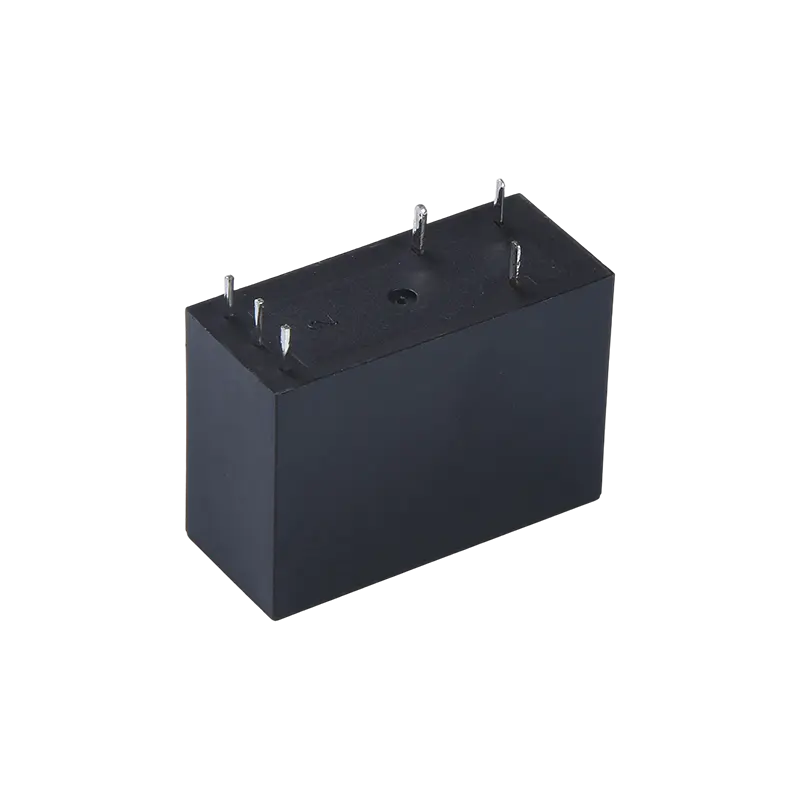

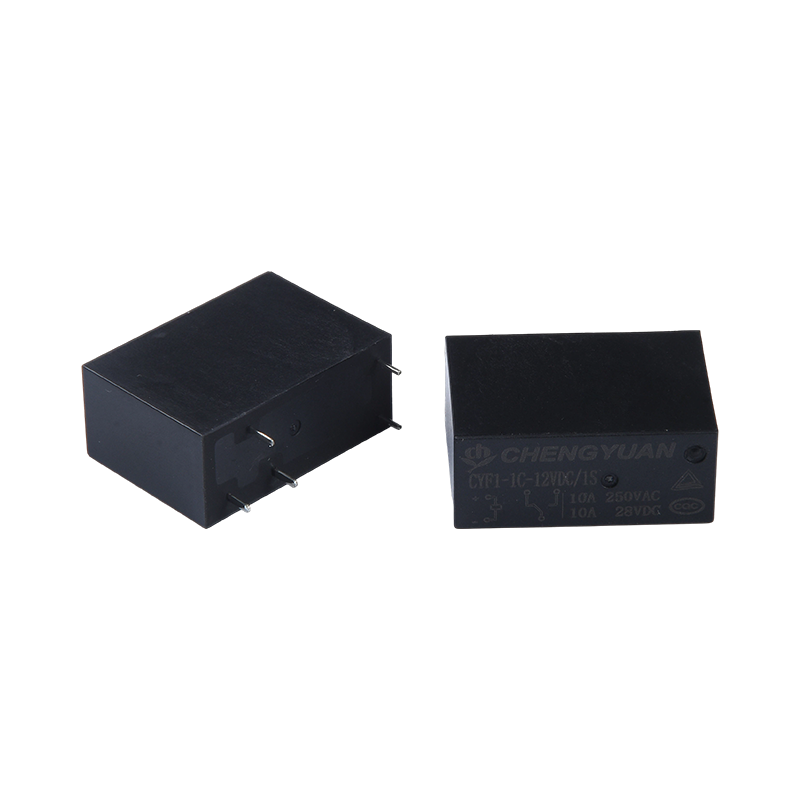

製品の利点:
• 静的消費電力ゼロ：磁気ラッチ原理を利用し、起動後継続的に電力を供給しなくても接触状態を維持し、システムの待機電力消費を大幅に削減します。
• 高負荷、コンパクト設計: 超小型パッケージで最大 16A の接点スイッチング容量を達成し、高い電力密度を提供し、PCB スペースを節約します。
・電源オフ状態記憶：停電後も接点位置が変化せず、復電しても駆動せずに元の状態を保持するため、バックアップ回路や安全インターロックに適しています。
特徴:
・最大16Aの接点開閉容量
• 単極および二極切替接点構成で利用可能
• 超小型サイズの標準 PCB ピン
・密閉型と耐フラックス型を用意
・環境配慮型製品（ROHS対応）
• 寸法: (28.9*12.6*20.6)mm
主な用途:
• スマート メーターとエネルギー管理: プリペイド メーターとスマート サーキット ブレーカーのリモート スイッチング制御に使用され、磁気ラッチにより低消費電力を実現します。
• 省エネ機器: エアコンや給湯器などの機器の主電源制御に統合され、待機電力消費を削減し、エネルギー効率基準を満たします。
• 無停電電源装置とエネルギー貯蔵: UPS や太陽光発電インバーターの出力スイッチング回路に使用され、停電時の状態を維持することでシステムの継続性を確保します。
• 安全および防火システム: 突然の停電時に信頼性の高いスイッチ状態を確保するために、警報システムおよび非常照明制御回路に使用されます。
接触パラメータ
| 接点構成 | 1A/1C | 2A/2C |
| 接触抵抗 | < 50mΩ (1A 6VDC) |
| 接点材質 | AgSnO₂、AgCdO |
| 接触負荷（抵抗） | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| 最大スイッチング電圧 | AC250V / DC28V |
| 最大スイッチング電流 | 20A/16A/10A | 8A/5A |
| 最大スイッチング電力 | 5000VA/480W | 1200VA/150W |
| 機械的耐久性 | 1×10⁷サイクル |
| 電気的耐久性 | 1×105 サイクル |
コイルパラメータ
| コイル定格電力 - | シングルコイル 540mW |
| デュアルコイル ≦1W (電力は仕様によって異なります) |
| コイル温度上昇 | 定格電圧で 26°C (47°F) |
| 最高温度 | 130°C (266°F) |
コイル仕様表
| 定格電圧(VDC) | セット/リセット電圧 (VDC) | パルス幅 (ms) | デュアルコイル抵抗 (Ω±10%) | 単コイル抵抗 (Ω±10%) |
| コイル1 | コイル2 |
| 3 | ≤2.40 | 50以上 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | 50以上 | 37 | 33 | 42 |
| 12 | ≤9.60 | 50以上 | 200 | 169 | 267 |
| 24 | ≤19.2 | 50以上 | 800 | 680 | 1067 |
| 48 | ≤38.4 | 50以上 | 2780 | 2315 | 4267 |
パフォーマンスパラメータ
| 絶縁抵抗 | 100MΩ(DC500V) |
| 耐電圧 | 接点とコイル間 | AC5000V 1分間 |
| 開いた接点間 | AC750V 1分間 |
| 動作時間（定格電圧時） | ≤10ms |
| リリースタイム（定格電圧時） | ≤5ms |
| ショック | 安定性 | 100m/s² (10g) |
| 強さ | 1000m/s² (100g) |
| 振動 | 10Hz～55Hz、複振幅1.5mm |
| 湿度 | 35%~85%RH |
| 温度範囲 | -40℃～85℃ |
| 端子の種類 | プリント基板の種類 |
| 重量 | 約10g |
| 包装タイプ | 樹脂封止タイプ、耐半田タイプ |
安全認証
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 DC28V |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cosファイ=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 DC28V |
| 2A/2C | 8A250VAC cosファイ=1 8A 28/R=0ms |
注文マーク例
リレー型式 CYF
コイル電圧 5 6 9 12 18 24 48VDC
連絡形式 1A: ノーマルオープン 1 グループ、1C: 変換 1 グループ、2A: ノーマルオープン 2 グループ、2C 変換 2 グループ
コイル形状 1S：シングルコイル 2S：ダブルコイル
接点材質 T：AgSnO2、なし：AgCdO
備考: (1) H2S、SO2、NO2 などの有害なガスが含まれる環境では、プラスチックシールされた製品の使用を推奨し、実際の使用でテストと確認を行ってください。全体的なクリーニングが必要ない場合は、クリーニングをお勧めします
フラックス耐性のある製品を優先することをお勧めします。
- この商品は環境に配慮した商品です。ご注文の際、対応する機能番号をマークしてください。(551) は RoHS 準拠 (接点にカドミウムが含まれます) を示し、(555) は RoHS 準拠 (接点にカドミウムが含まれていません) を示します。
配線図、取付穴サイズ 単位：mm
(1) 製品の外形寸法については、寸法公差が定められていないものがあります。外形寸法が 1mm 以下の場合、公差は ±0.2mm です。外形寸法が1～5mmの場合、公差は±0.3mmです。
全体のサイズが 5mm を超える場合、公差は ±0.4mm です。
(2) 寸法公差を含まない取付穴寸法は±0.1mmとなります。
注意すべき点:
- 電磁ラッチングリレーは工場出荷状態はリセット状態ですが、輸送時や取付時の衝撃等により動作状態に変化する場合があります。したがって、使用時（電源
接続後は必要に応じてアクション状態またはリセット状態に戻してください。
- 磁気ラッチングリレーが確実に動作またはリセットするためには、コイルに印加される励起電圧が定格電圧に達し、パルス幅が動作またはリセット時間の 5 倍を超える必要があります。しないでください
アクションコイル、リセットコイルに電圧を印加する際は、長時間(1分以上)電圧を印加しないでください。
- 製品の輸送、保管、使用中は、動作電圧やリセット電圧の変化を避けるため、製品を強い磁場から遠ざけてください。
