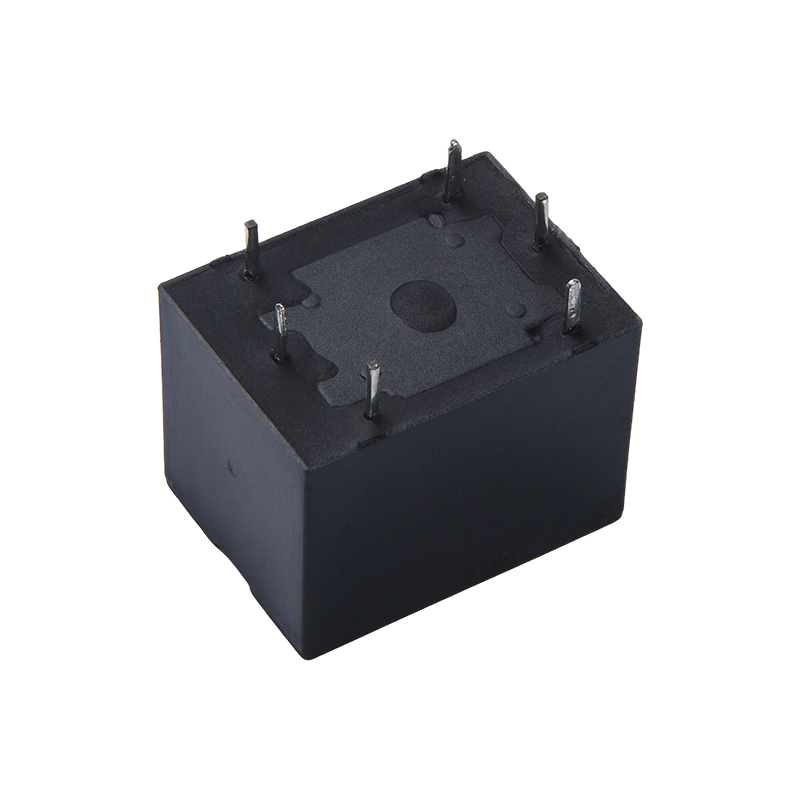

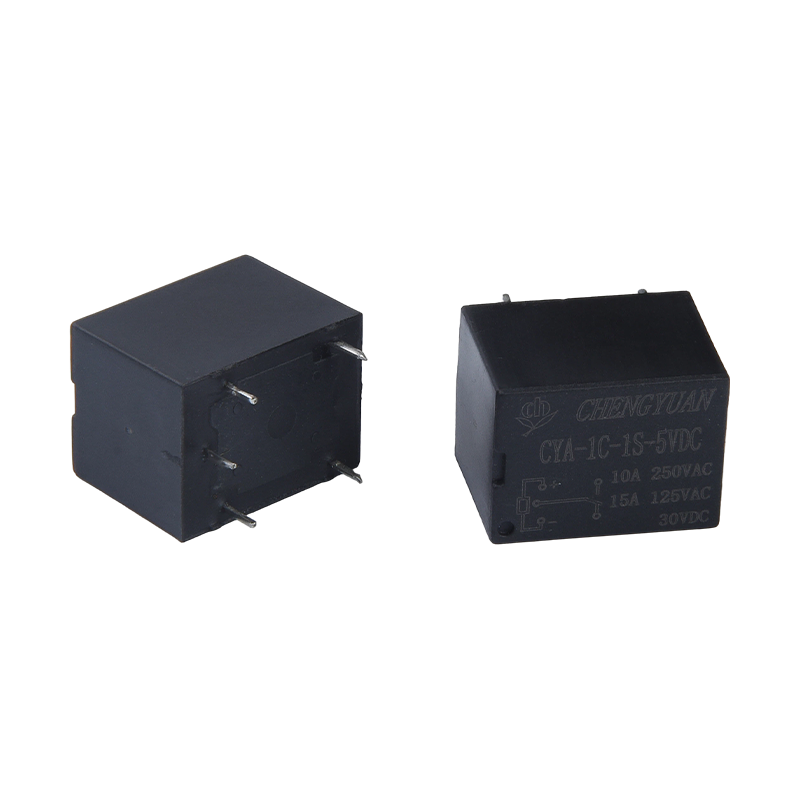

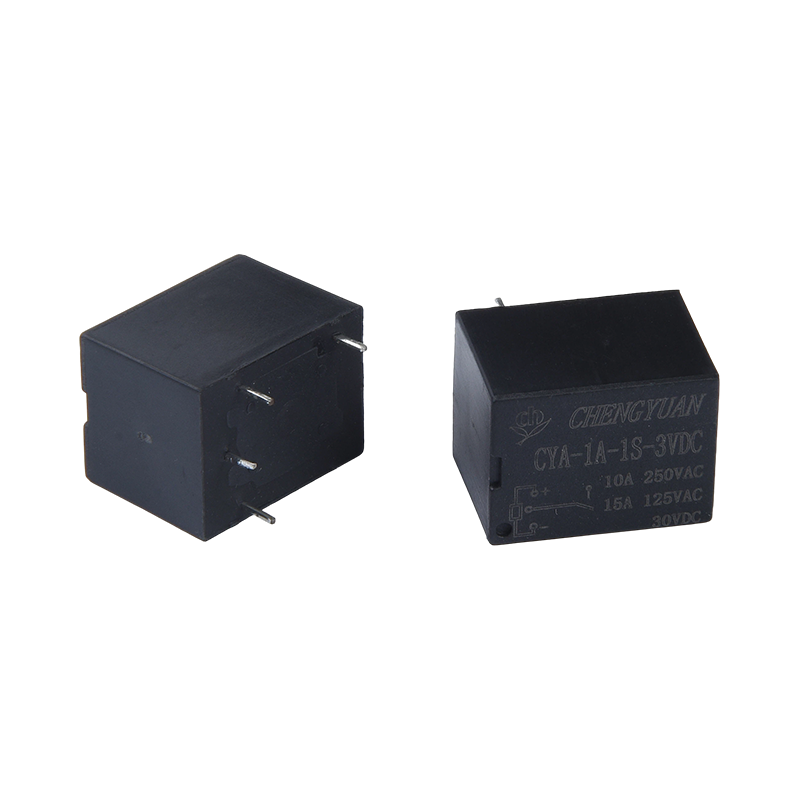

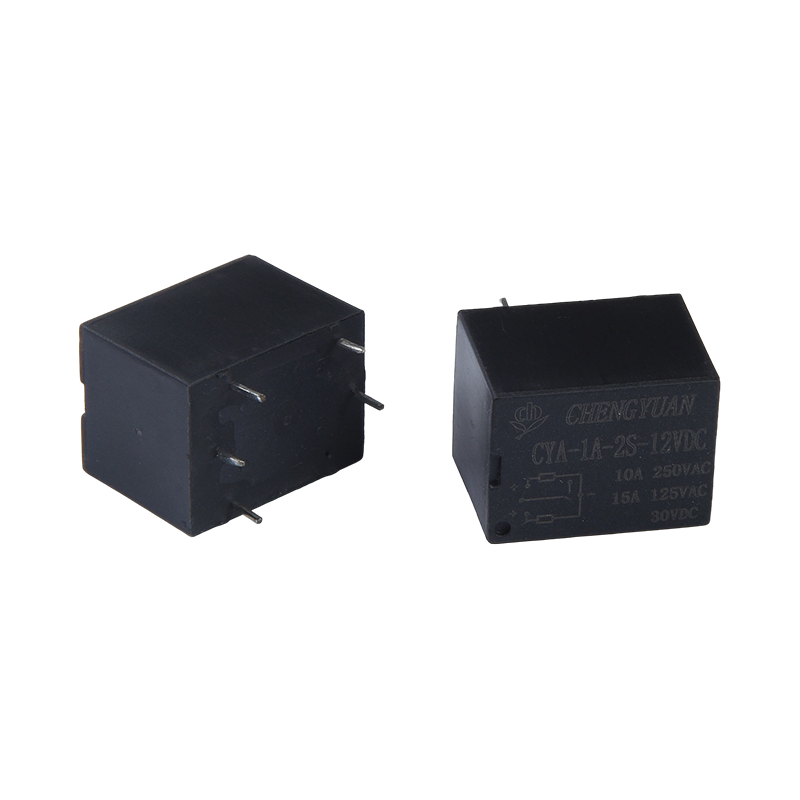

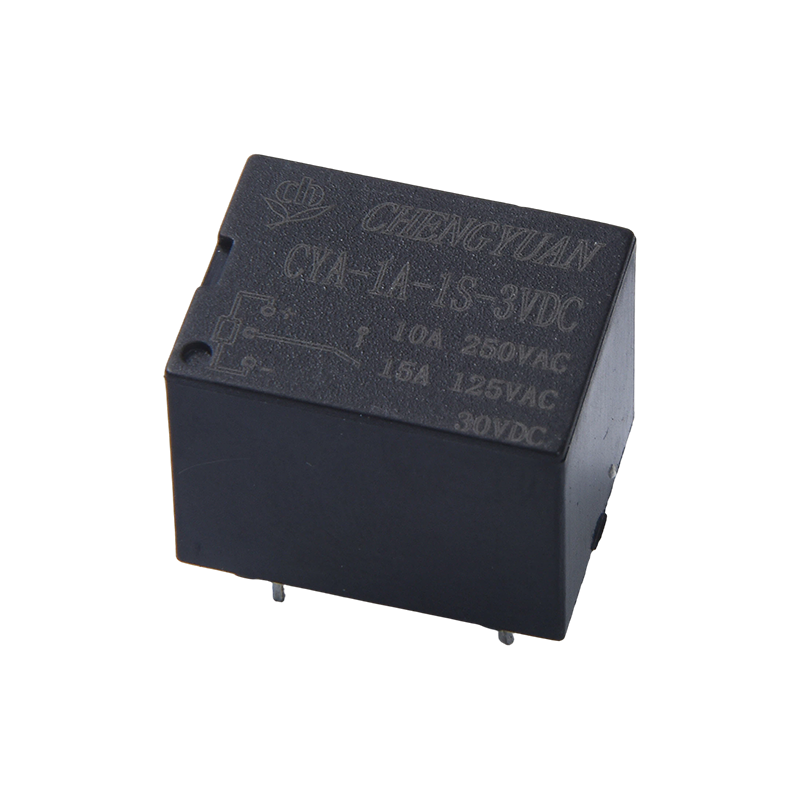

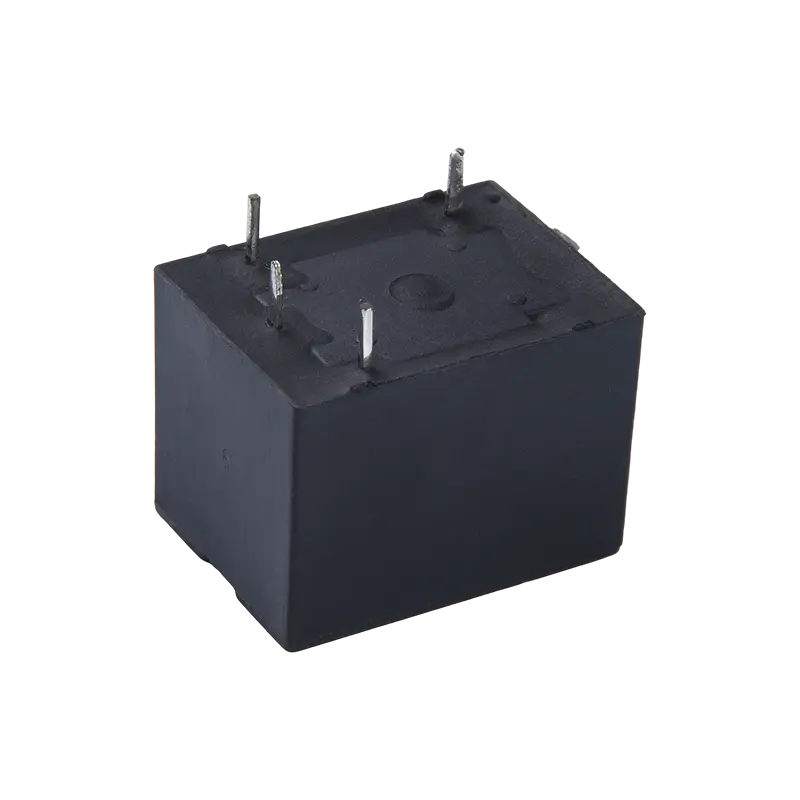

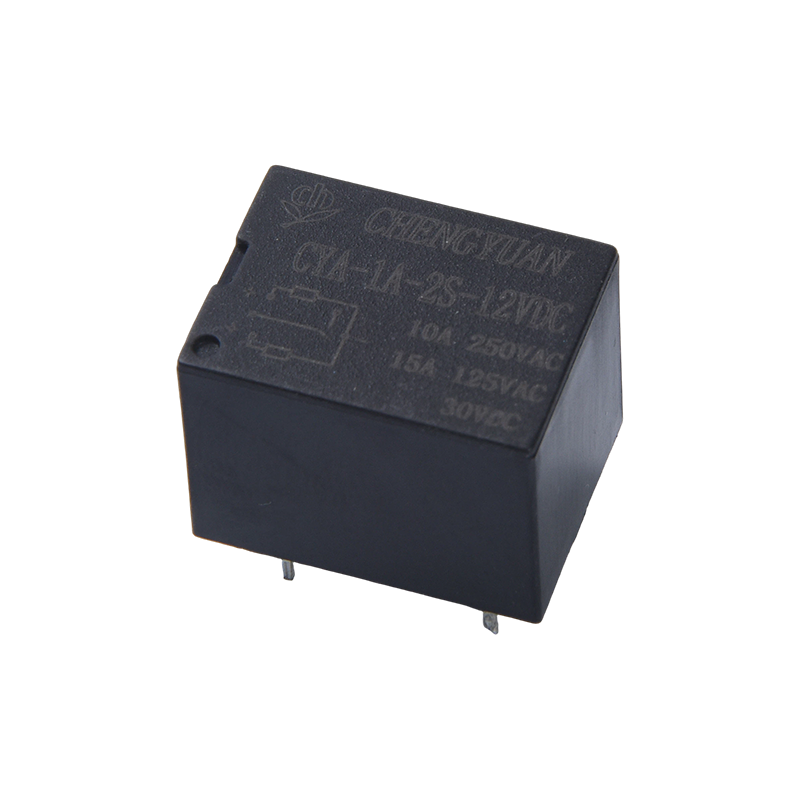

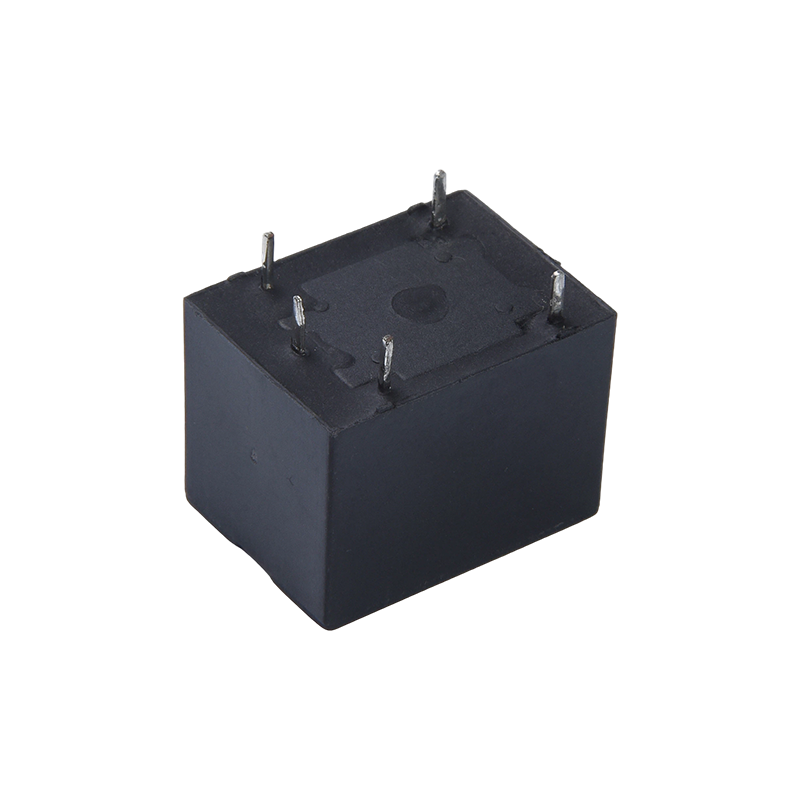

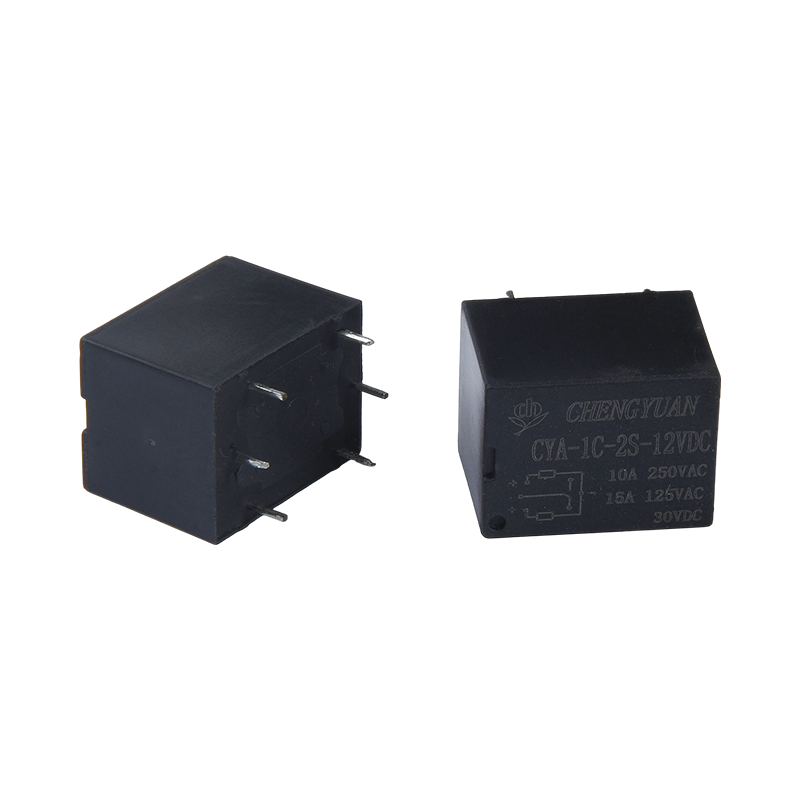

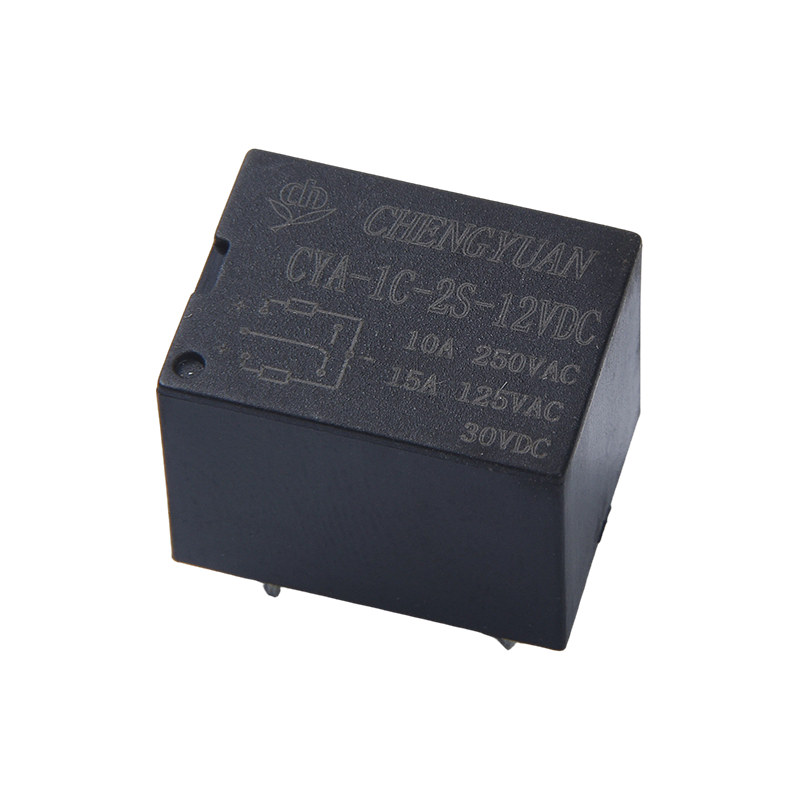

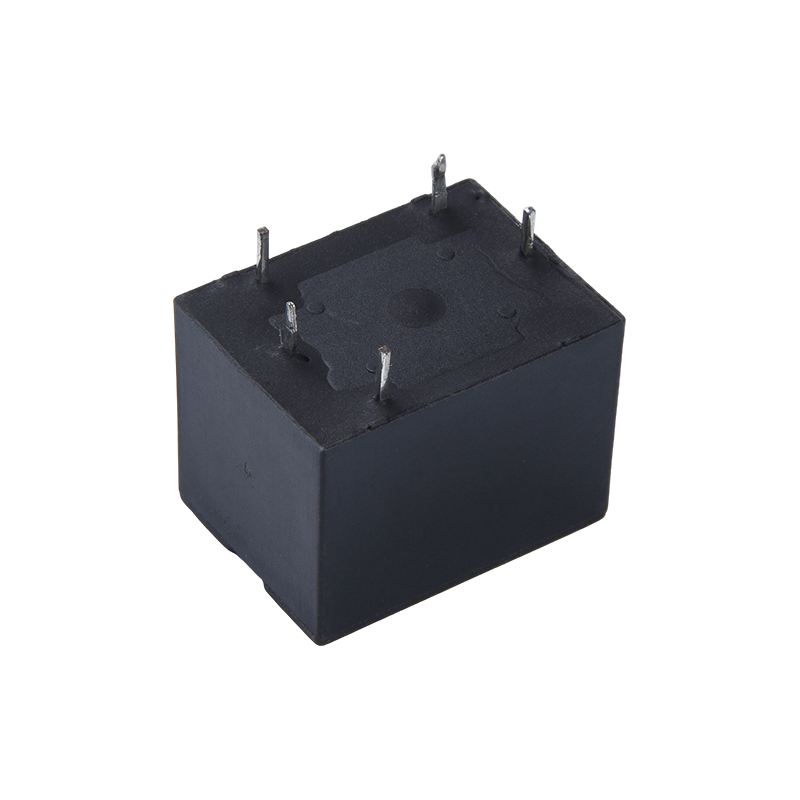

I. 特徴
1. コンタクトフォーム: さまざまな回路設計要件を満たすために、1 つのノーマルオープンコンタクトフォームと 1 つの切り替えコンタクトフォームを提供します。
2. 取り付けの特徴: 標準的なプリント基板ピンを使用して PCB を簡単に取り付けられ、自動化された組み立てプロセスに適しています。
3. パッケージ オプション: さまざまな環境要件に合わせて、プラスチック シールと耐ハンダ性の 2 つのパッケージ オプションが利用可能です。
4. コア構造: シングルコイルまたはダブルコイルの磁気ラッチ構造を使用して、停電後の長期状態保持を保証します。
II.コア機能と適用可能なシナリオ
1. コア機能: ゼロ電力回路スイッチングを実現し、自動スイッチングと信号分離を提供し、制御電源がオフになった後も現在の状態を維持するため、長期保持アプリケーションに適しています。
2. スマートグリッド分野：電力メーターや遠隔制御スイッチなどのシナリオに適用でき、低電力で正確な制御が可能になります。
3. 新エネルギー分野：太陽光発電インバーターなどの新エネルギー機器に使用でき、回路状態が安定します。
4. 産業および家庭分野: 産業オートメーション、スマートホーム、照明制御、その他のシナリオに適しています。
5. 計装分野: さまざまな計器やメーターの回路制御リンクに適用できます。 Ⅲ．主な利点の活用
1. ゼロ消費電力の利点: 停電後も現在の状態を維持し、ゼロ消費電力スイッチングを実現し、低電力アプリケーションに適しています。
2. 高接点スイッチング容量: 15A 接点スイッチング負荷、中電力および高電力制御のニーズに適しています。
3. 柔軟な設置と選択: 超小型サイズ、標準 PCB ピン、および複数のパッケージ オプションにより、高密度設置やさまざまな環境に適しています。
4. 環境コンプライアンス: RoHS 規格に準拠し、環境に優しい製品の要件を満たします。
5. 強力なシーン特異性: 卓越した汎用性と実用性を備え、リモート制御や長期メンテナンスのシナリオに特に適しています。
接触パラメータ
| 接点構成 | 1A | 1C |
| 接触抵抗 | 100mΩ(1A 6VDC) |
| 接点材質 | AgSnO₂、AgCdO |
| 接触負荷（抵抗） | 10A 277VAC/28VDC |
| 最大スイッチング電圧 | AC277V / DC30V |
| 最大スイッチング電流 | 15A | 10A |
| 最大スイッチング電力 | 2500VA |
| 機械的耐久性 | 1×10⁷サイクル |
| 電気的耐久性 | 5×104 サイクル |
| パラメータ | 仕様 |
| 絶縁抵抗 | 100MΩ(DC500V) |
| 耐電圧 | 接点とコイル間 | AC1500V 1分間 |
| 開いた接点間 | AC750V 1分間 |
| 動作時間（定格電圧時） | ≤5ms |
| リリースタイム（定格電圧時） | ≤5ms |
| ショック | 安定性 | 100m/s² (10g) |
| | 強さ | 1000m/s² (100g) |
| 振動 | 10Hz～55Hz、複振幅1.5mm |
| 湿度 | 35%~85%RH |
| 温度範囲 | -40℃～85℃ |
| 端子の種類 | プリント基板の種類 |
| 重量 | 約10g |
| 包装タイプ | 樹脂封止タイプ、耐半田タイプ |
注:
(1) 上記の値はすべて初期値です。
盛遠リレー
コイルパラメータ
| 定格コイル電力 | シングルコイル ≤550mW |
| デュアルコイル ≤750mW |
コイル仕様表 23℃
| 定格電圧(VDC) | セット/リセット電圧 (VDC) | パルス幅 (ms) | デュアルコイル抵抗 (Ω±10%) | 単コイル抵抗 (Ω±10%) |
| 5 | ≤3.80 | 50以上 | 47/47 | 45 |
| 6 | ≤4.50 | 50以上 | 100/100 | 100 |
| 9 | ≤6.80 | 50以上 | 227/237 | 225 |
| 12 | ≤9.00 | 50以上 | 193/305 | 310 |
| 18 | ≤13.5 | 50以上 | 900/900 | 900 |
| 24 | ≤18.0 | 50以上 | 1060/1370 | 1160 |
安全認証
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7.5A 250VAC cosファイ=1 7.5A DC14V L/R=0ms |
| 1C | 7.5A 250VAC cosファイ=1 7.5A DC14V L/R=0ms |
注文マーク例
リレー型式(1)CYA
コイル電圧 3 5 6 9 12 18 24 DC48V
接点形式 1A：ノーマルオープン 1組 1C：スイッチング 1組
コイル形状 1S：シングルコイル 2S：ダブルコイル
接点材質 T：AgSnO2、なし：AgCdO
備考: (1) H2S、SO2、NO2 などの有害なガスが含まれる環境では、プラスチックシールされた製品の使用を推奨し、実際の使用でテストと確認を行ってください。全体的なクリーニングが必要ない場合は、クリーニングをお勧めします
フラックス耐性のある製品を優先することをお勧めします。
(2) 本製品は環境に配慮した製品です。ご注文の際、対応する機能番号をマークしてください。(551) は RoHS 準拠 (接点にカドミウムが含まれます) を示し、(555) は RoHS 準拠 (接点にカドミウムが含まれていません) を示します。
