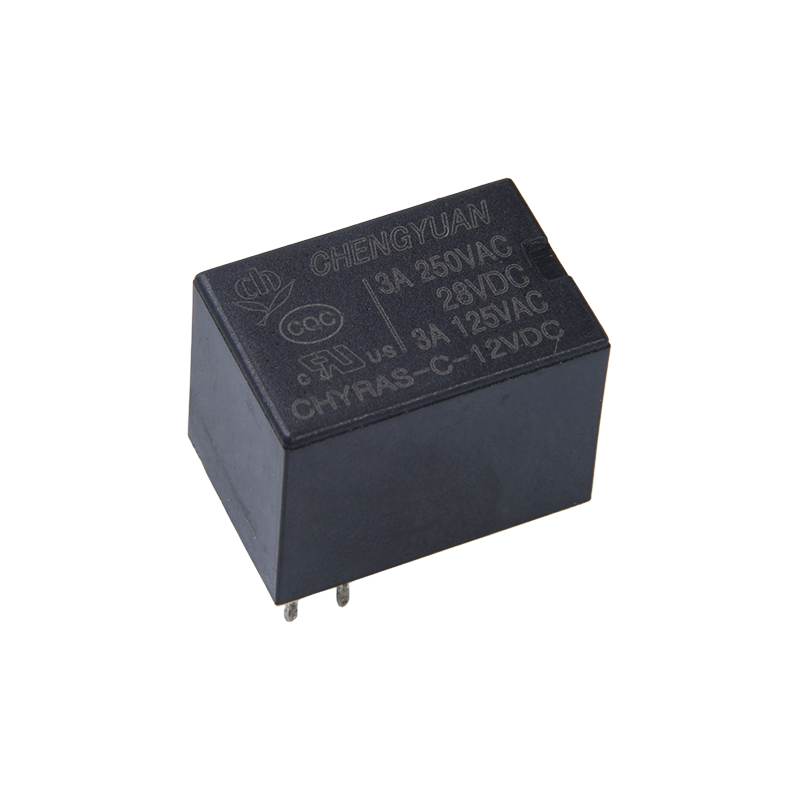

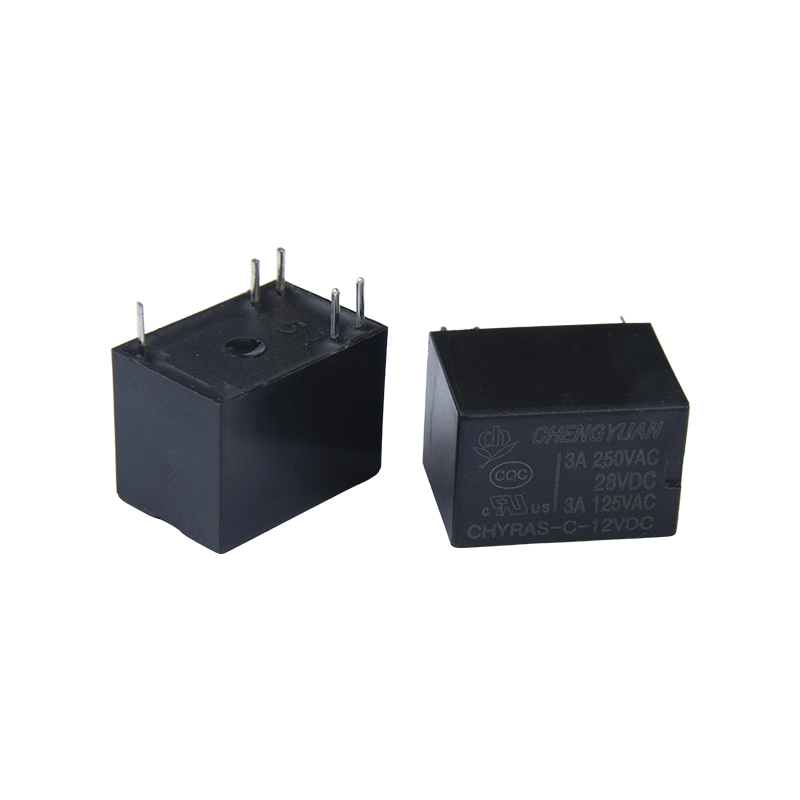

I. 主な利点
1.高感度レスポンス：200mWの高感度コイルにより、微弱な制御信号にも素早く反応し、信号制御の精度が向上します。
2. 強力な環境適応性: 密閉構造により、塵、湿気、その他の環境要因に効果的に耐性があり、耐用年数が長くなります。
3. 低消費電力: 0.2W の低電力設計はバッテリー駆動または低電力デバイスに適しており、最終製品の全体的なエネルギー消費を削減します。
4. 幅広い汎用性: 幅広い電圧互換性、標準 PCB パッケージング、およびマルチシナリオ適応性により、通信、セキュリティ、オフィス機器、家電製品などのさまざまな分野をカバーし、製品の再利用性が向上します。

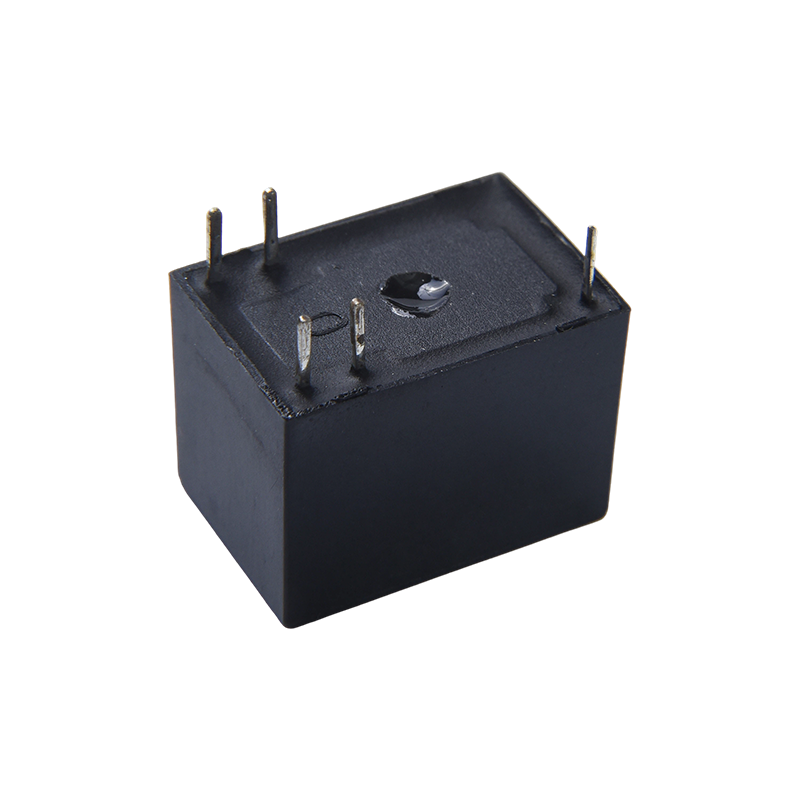

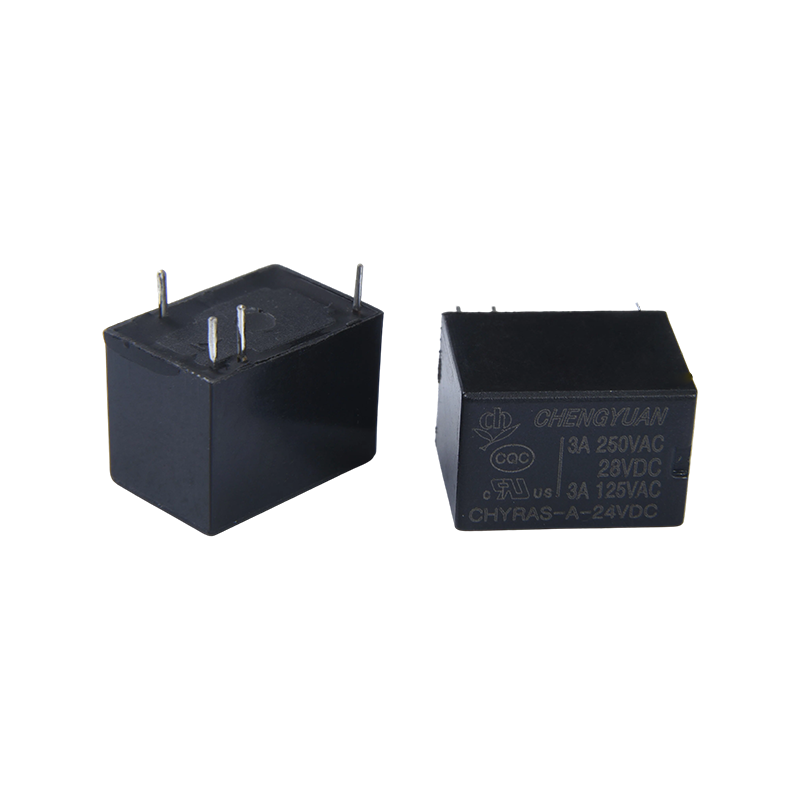

II.製品の構造と設置上の特長

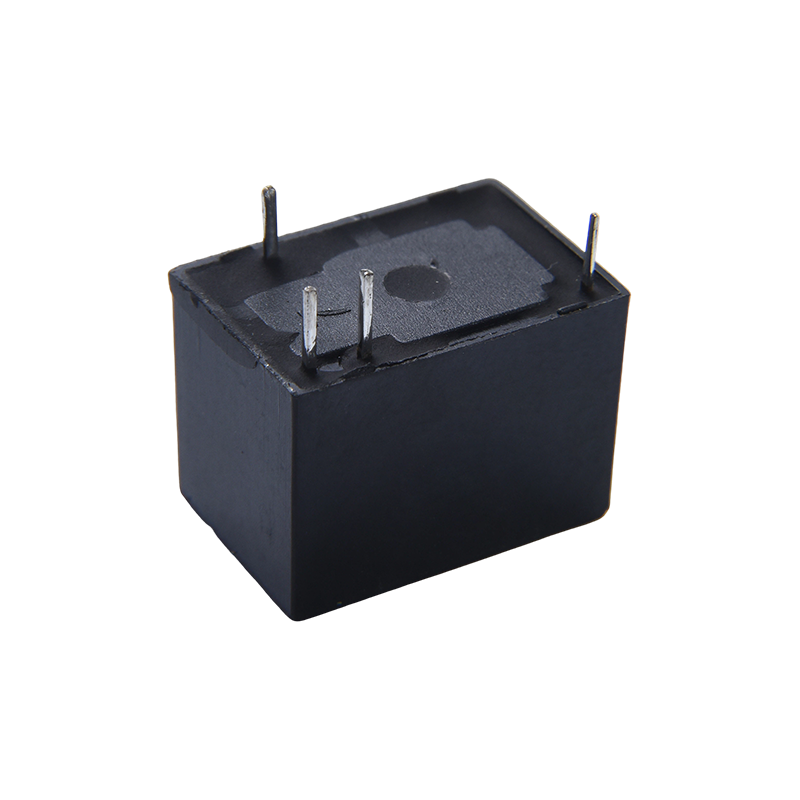

1. パッケージングとピン設計: 標準化されたピンレイアウトを備えた 5PIN PCB パッケージを採用し、自動溶接と大量組み立てを容易にし、高密度 PCB 基板設計に適しています。
2. 超小型サイズ: コンパクトなサイズは、コンパクトな内部設置のニーズを満たし、PCB 基板スペースを節約し、最終製品の小型化に貢献します。
3.密閉構造：密閉設計により、ほこり、湿気、異物の侵入を効果的に防ぎ、複雑な環境での耐用年数が向上します。 Ⅲ．コア機能と適用可能なシナリオ
1. コア機能: 信号分離、信号制御、回路保護機能を提供し、制御回路を負荷回路から分離し、コア制御コンポーネントを保護します。
2. 通信機器：交換機などの通信機器における信号切替や回路制御に適しており、信号伝送の安定性を確保します。
3. セキュリティおよび安全装置：セキュリティアクセス制御システムおよび監視装置の制御ユニットとして使用でき、ドアの磁気ロックスイッチの状態の検出と制御、およびセキュリティアラーム信号の送信制御が可能です。
4. オフィス機器: プリンターやコピー機などのオフィス機器の内部信号制御に適しており、機器の動作精度が向上します。
5. 家電製品: 家電製品の低電力設計要件に適合する、内部回路のスイッチングや保護など、小型家電製品の補助信号制御に使用されます。
6. 産業オートメーション: 産業オートメーション機器の小信号制御リンクに適用でき、機器のさまざまなモジュールの協調動作と制御が可能になります。
連絡先データ
| タイプ | キラス |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 3A/12V0AC |
| 最大。電流の切り替え | 3A |
| 最大。 スイッチング電圧 | AC125V |
| 最大。スイッチング電源 | 360VA |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 最大10ms |
| リリース時間 | 4ms最大 |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開いた接点間:500VAC、50/60Hz、1分間 |
| コイルと接点間: 750VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10～55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約3.7g |
| コイルデータ（20℃） |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 150 | 20 | 約0.45W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | 約0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | 約0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
上記のデータは初期値です。 コイルの過熱を避けるため、コイルに最大許容電圧を10分以上印加しないでください。

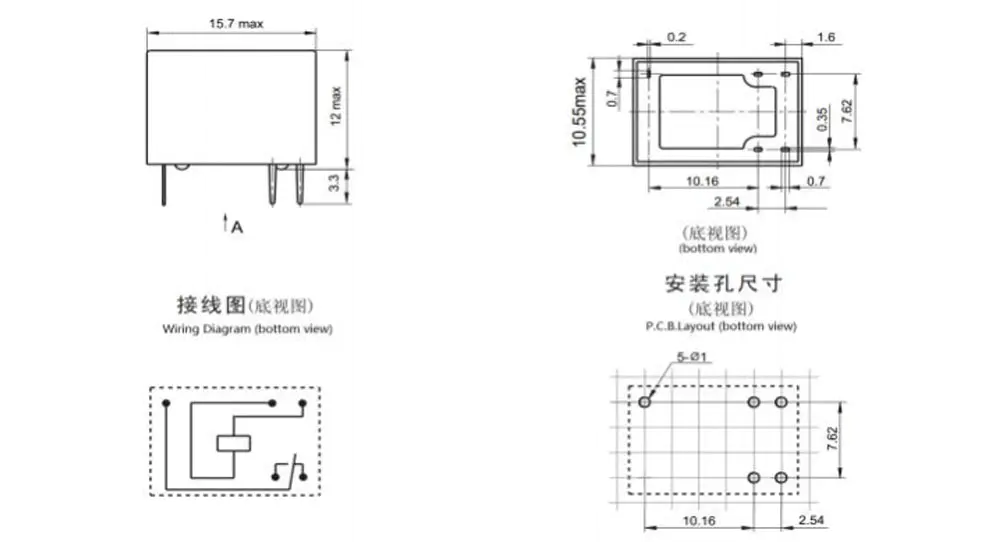

外形寸法、配線図、PCB レイアウト（単位: mm）

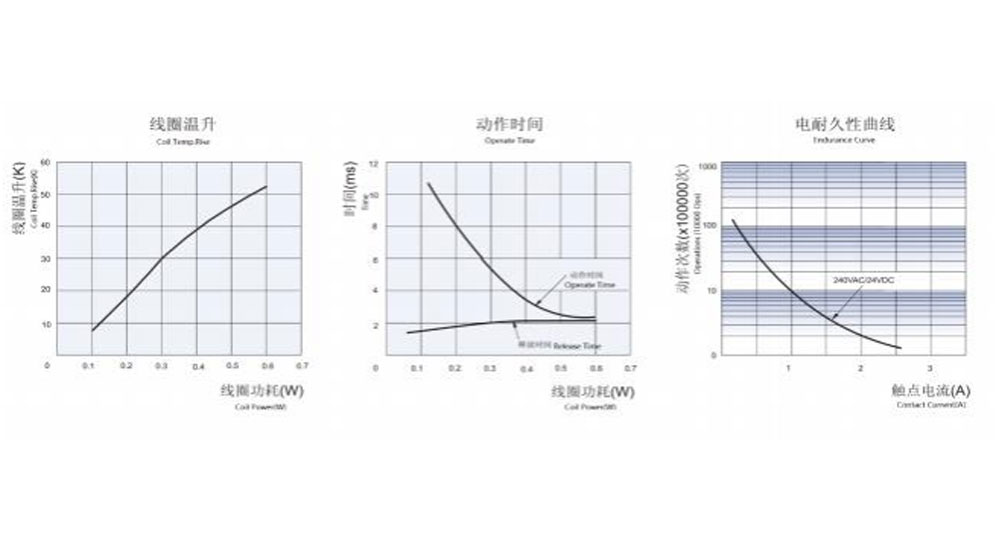

特性曲線
注文情報
キラス - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：タイプ：キラス
2: 連絡先の配置: C Fom C ; H A から。 B から B
3: 公称電圧: 3、5、6、9、12、24VDC
4: エンクロージャの色: H-ブラック; L-青、Y-黄
5: コイル電力: D-0.36W L-0.2W
6: 保護構造: S-Flux 耐性、
SH- 密閉型で洗える
7: 特別なパラメータ: Nil-標準タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
カスタマイズされた特別なサフィックスは、CHENGYUAN による評価後に利用可能になります。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品です。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
