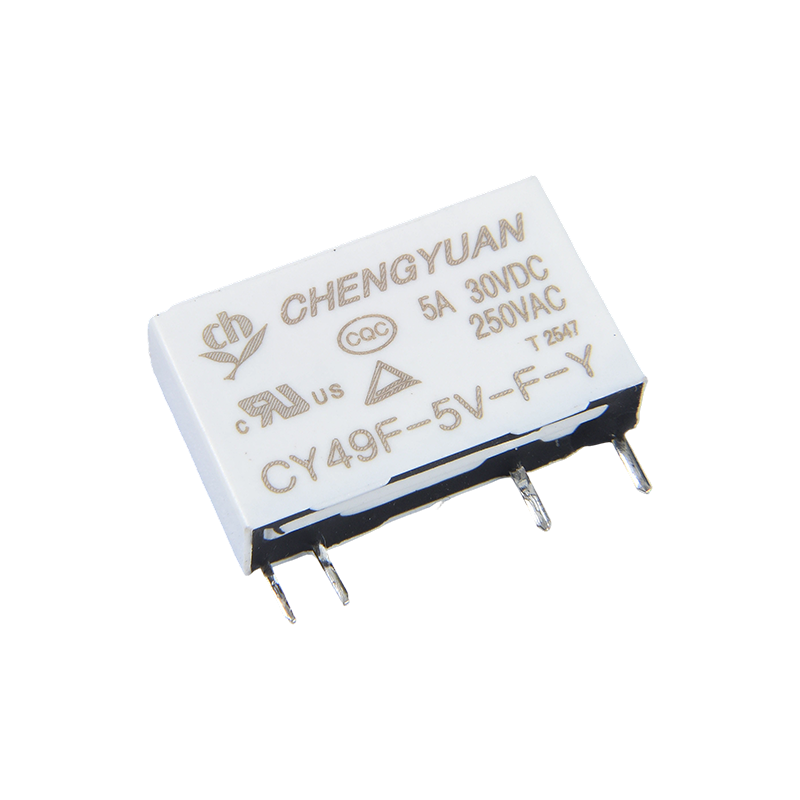

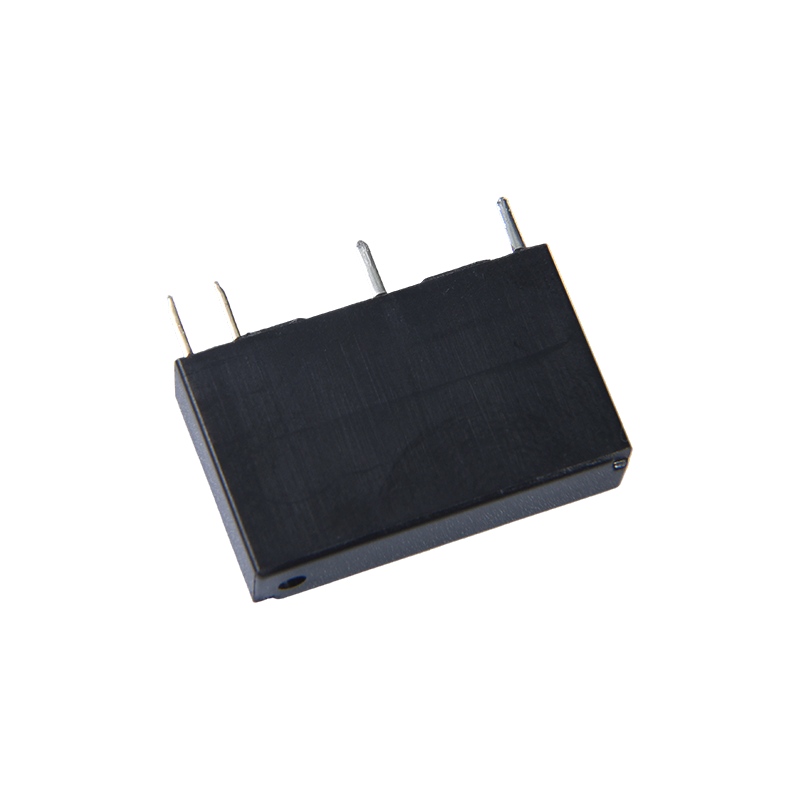

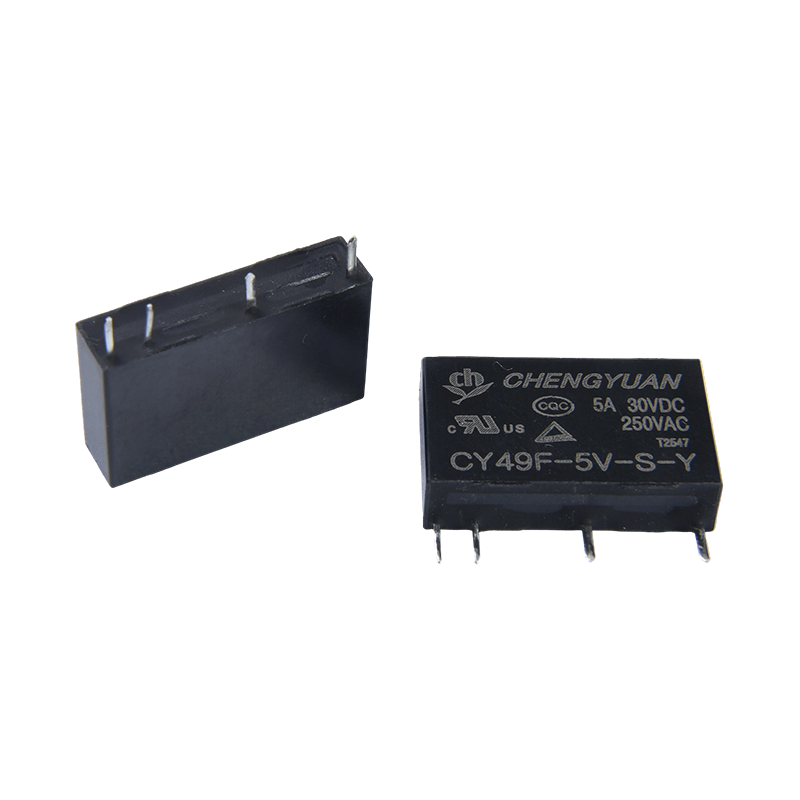

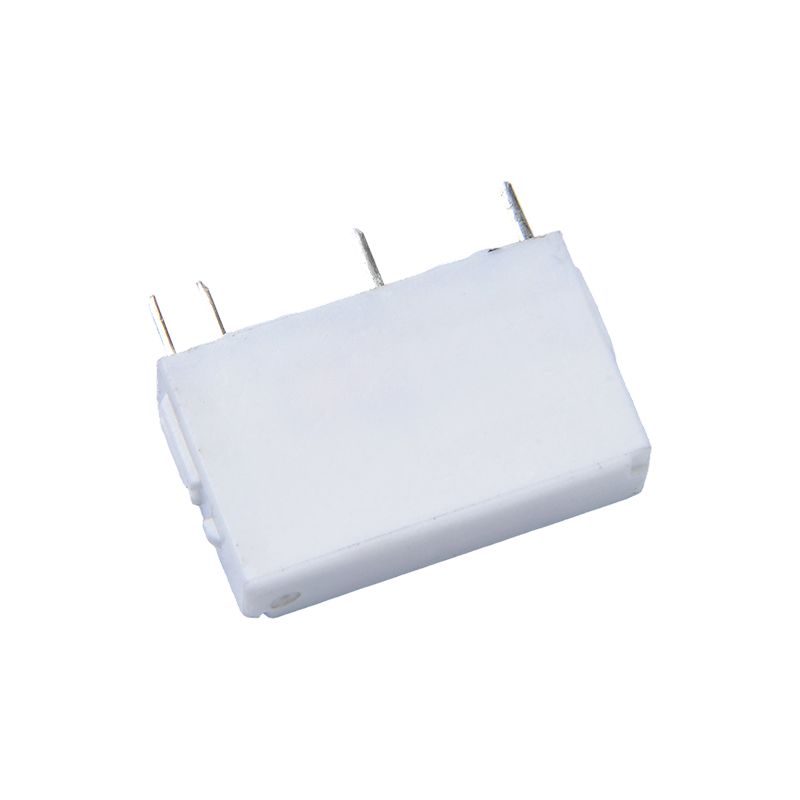

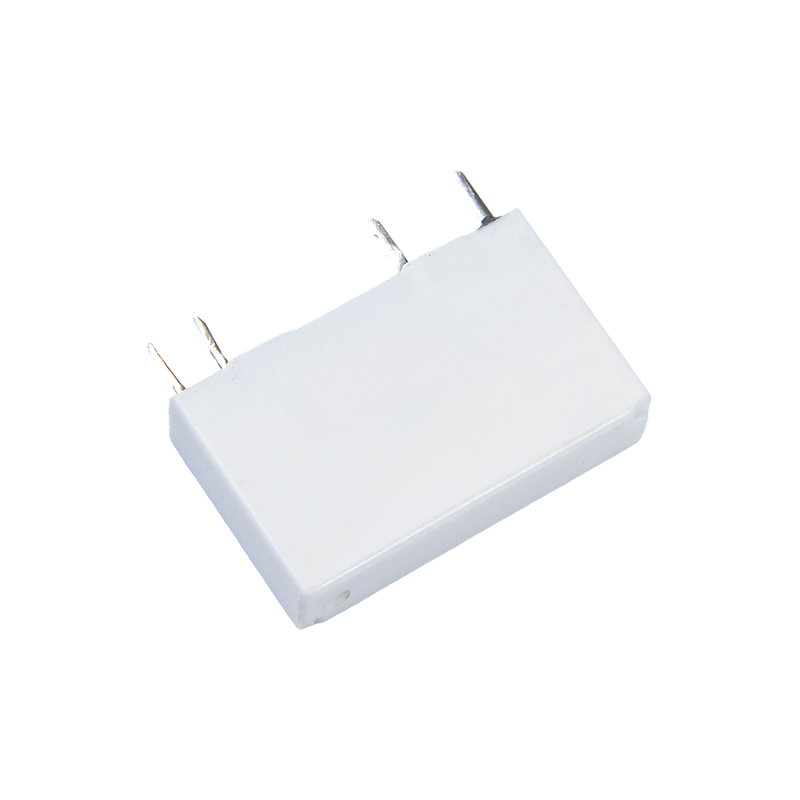

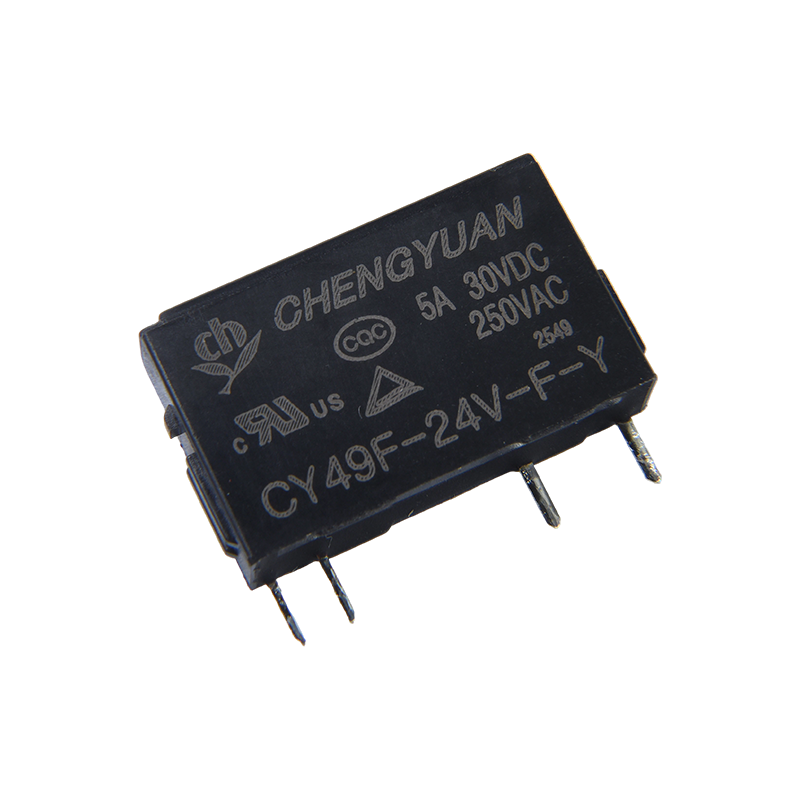

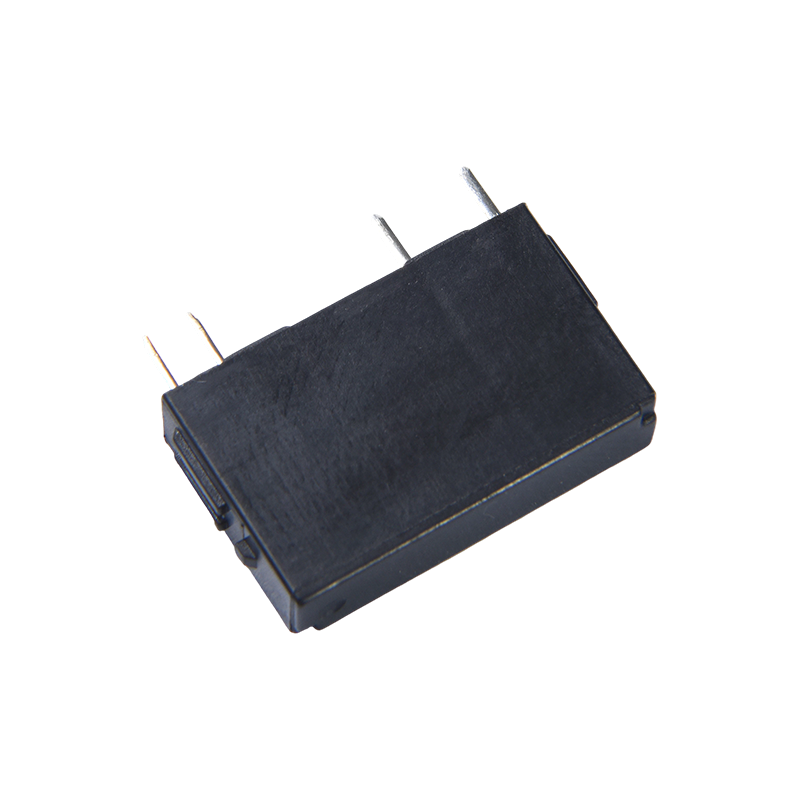

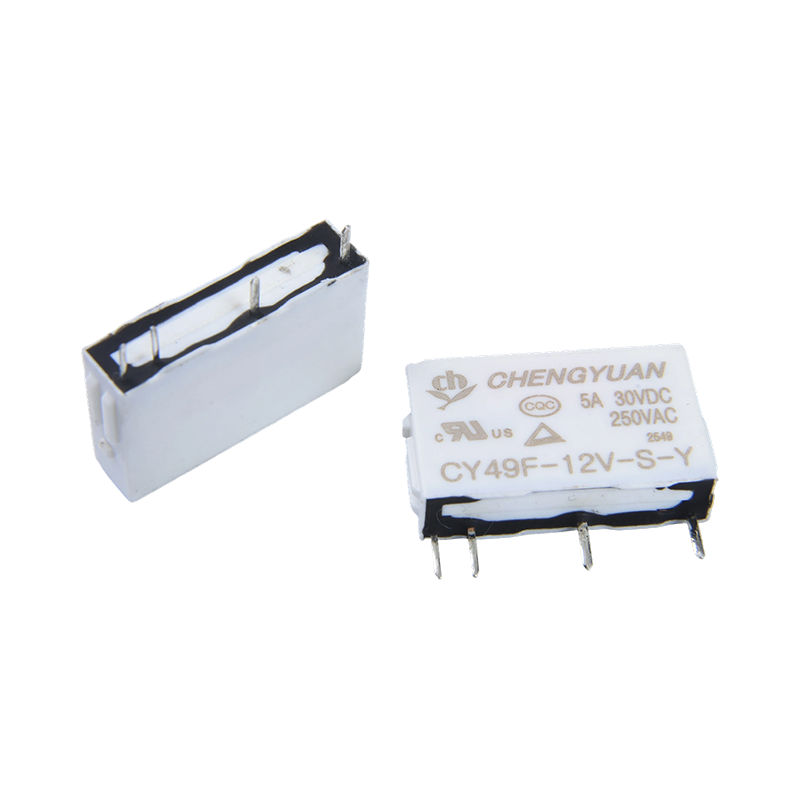

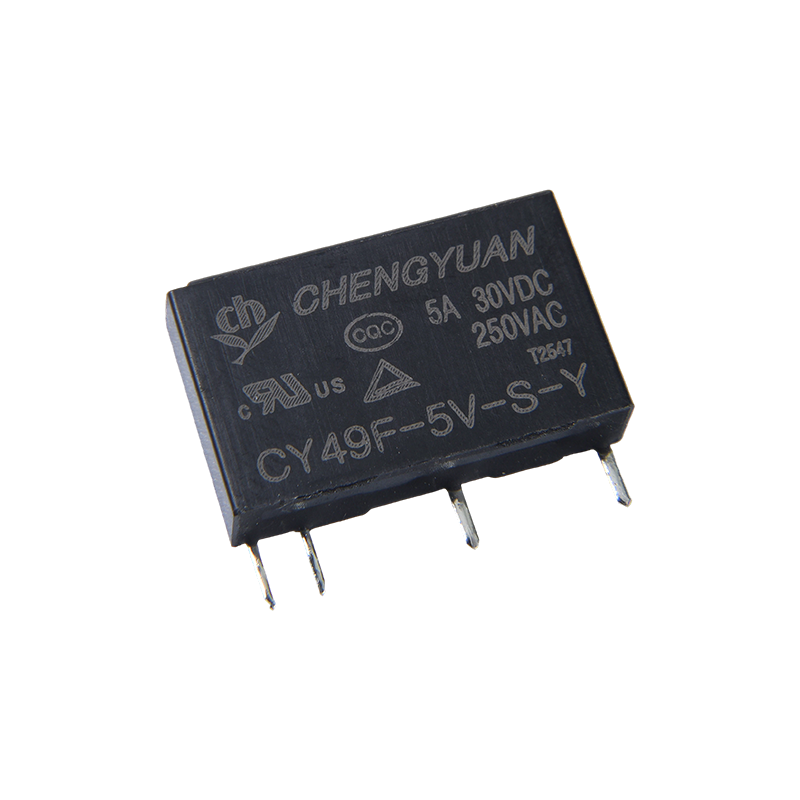

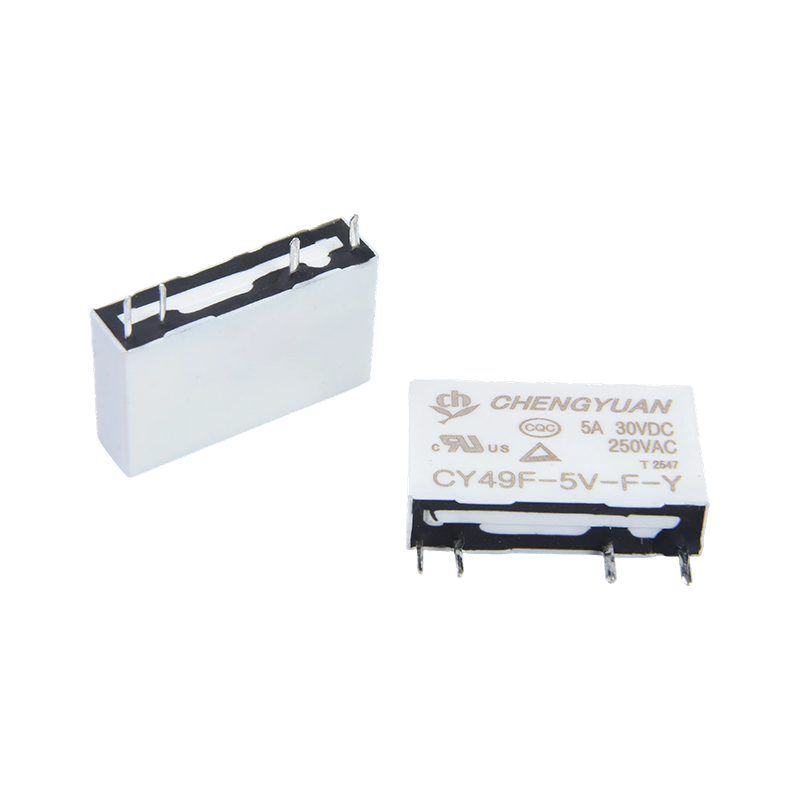

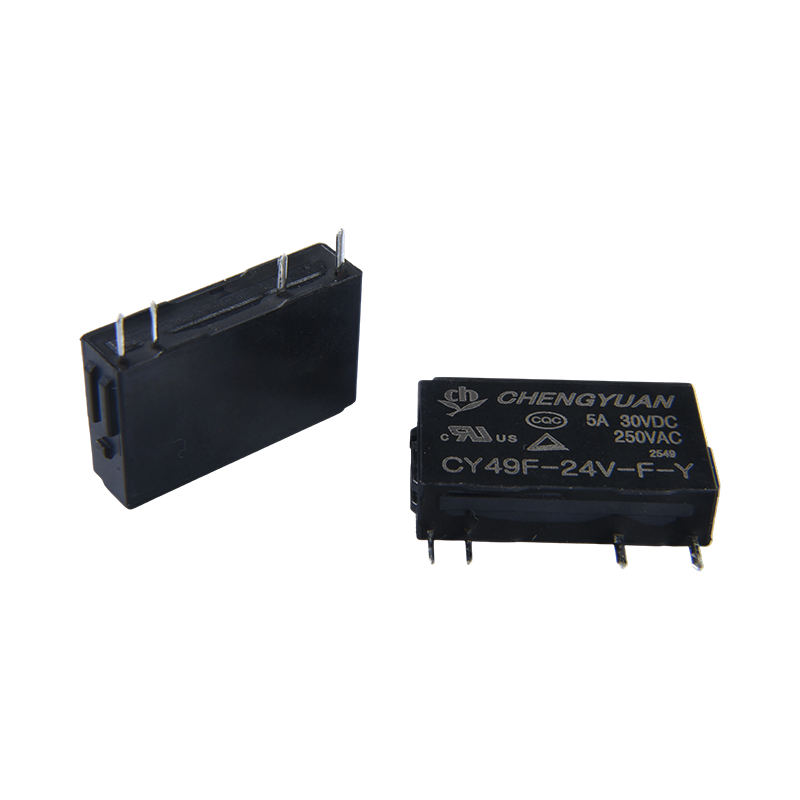

特徴:
・負荷容量：5A接点開閉
・超薄型、超小型、高密度実装に最適（幅5mm、高さ12.5mm）
• 最大 3000V に耐えます。
• 高感度、消費電力わずか0.12W
代表的な用途:
産業用オートメーションおよび制御回路: 通信機器、ネットワーク機器、計測機器、エレベーター制御システムによく見られ、回路切り替え、安全保護、または過電流保護機能を実行します。
カーエレクトロニクスおよび新エネルギー分野: 車載機器、新エネルギー管理システムなどに適用され、自動車環境における信頼性の高いスイッチング要件を満たします。
医療用電子機器および航空宇宙: 高い安定性が必要とされる医療機器、セキュリティ監視、および航空宇宙用途において、回路の絶縁と保護を提供します。
連絡先データ
| タイプ | CY49F |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 5A250VAC /30VDC |
| 最大。電流の切り替え | 5A |
| 最大。 スイッチング電圧 | AC270V |
| 最大。スイッチング電源 | 1250VA/150W |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | ≤ 10ms 最大 |
| リリース時間 | ≤ 5ms 最大。 |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開いた接点間:1000VAC、50/60Hz、1分間 |
| コイルと接点間: 3000VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10～55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約3g |
| コイルデータ（20℃） |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 5 | 24 | 208 | 約0.12W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | 約0.18W |
上記のデータは初期値です。 THD コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

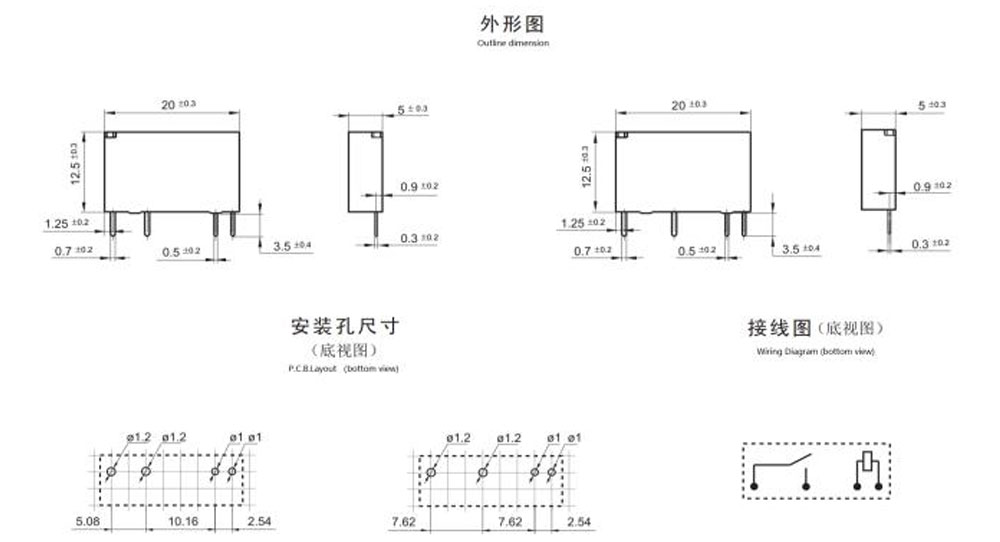

外形寸法、配線図、PCB レイアウト (単位: mm)

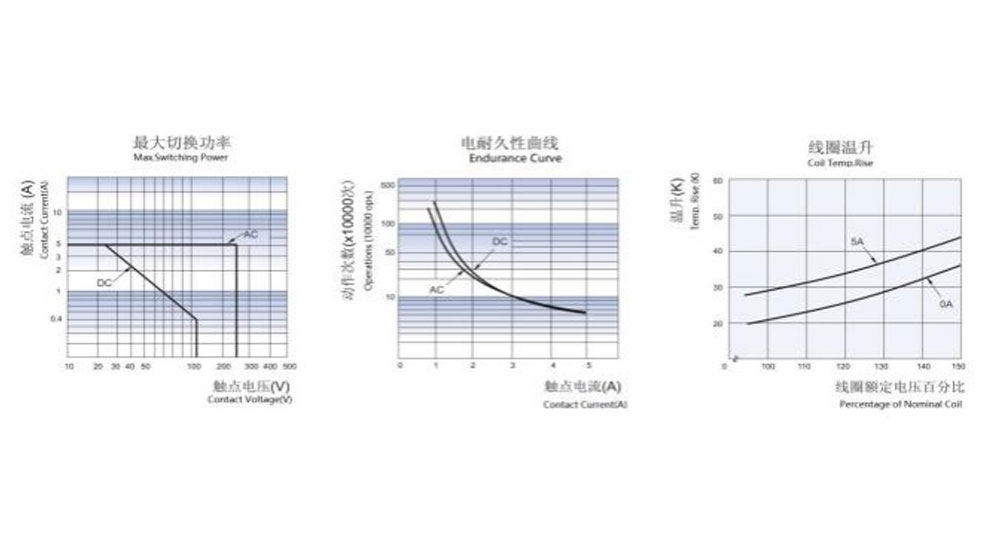

特性曲線
注文情報
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1：型式：CY49F
2: 公称電圧: 5、6、9、12、18、24VDC
3: コンタクトピンの距離：F：5.08mm S：7.62mm
4: 接点タイプ：Y： 単一接点、E： 分岐接点
5: エンクロージャ カテゴリ: B はベルトのバックルを示します。なし: 持っていません
6: エンクロージャの色: H-ブラック; B-ホワイト
7: 保護構造: S-Flux 耐性、
SH-シールタイプ 洗浄可能
8: 特別なパラメータ: Nil-Standard タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質のある環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできません。 したがって、ユーザーは適切な選択を行う必要があります。
独自の用途に適した製品。 密閉リレーの場合は、取り付けと清掃後、使用前にケースの通気穴を開けてください。 ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。 ただし、どの製品を使用するかを決定するのはユーザーの責任です。
