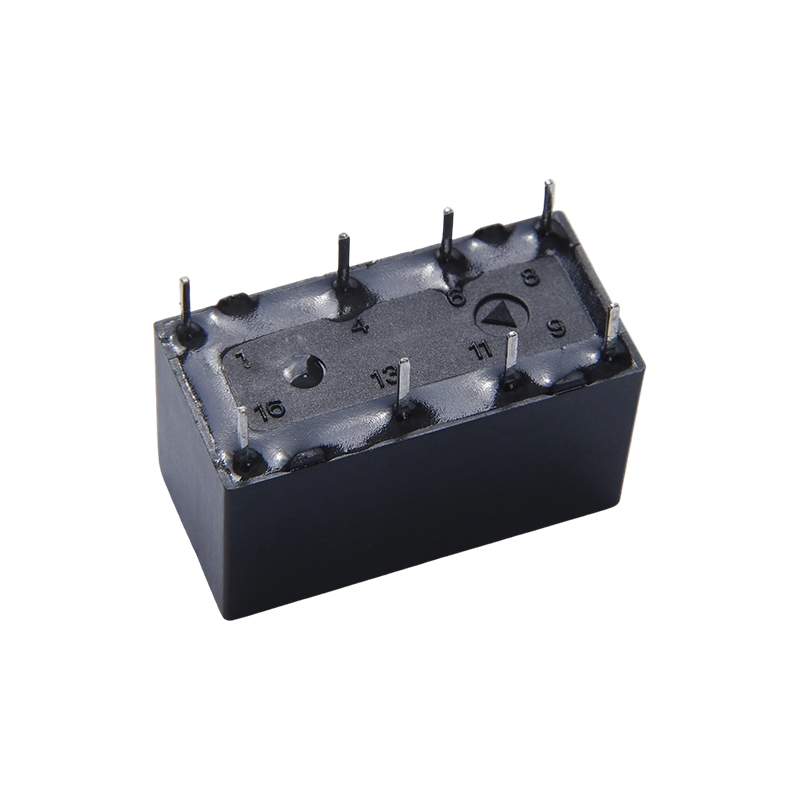

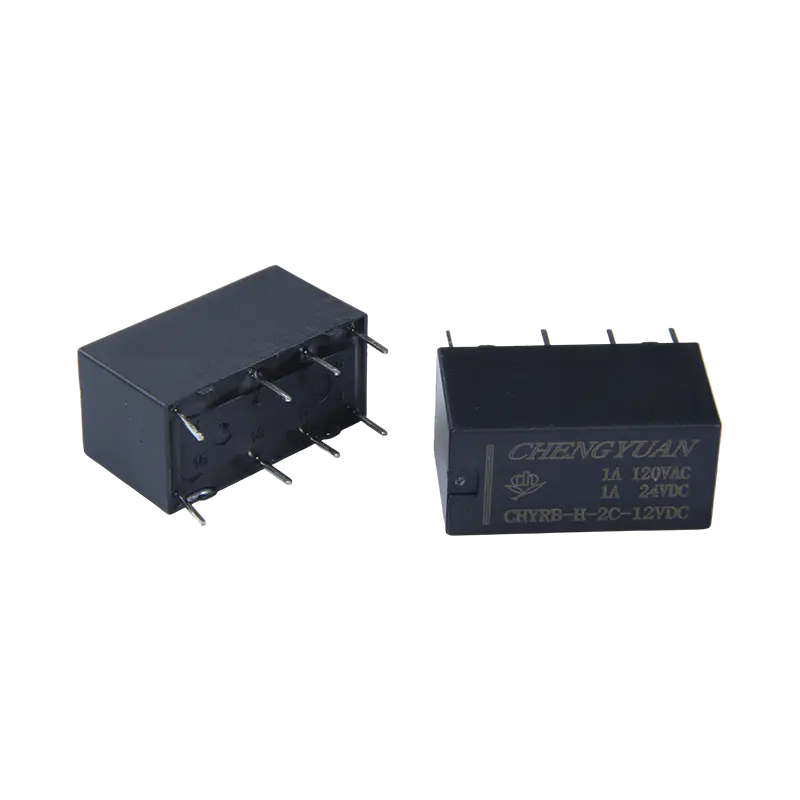

主な特長
低い接触抵抗: 接点の材質と構造が小信号用に最適化されており、長期安定した導電性を確保し、信号の減衰を低減します。
高絶縁電圧: コイルと接点間の高い絶縁電圧により、信号のクロストークや外部干渉を効果的に防止します。
高速応答: 電磁システム設計は動作速度を優先し、通信機器の高速信号ルーティングとスイッチングのタイミング要件を満たします。
長い電気的寿命: 定格負荷下で優れた接触耐久性を提供し、機器の長期信頼性を保証します。
主な用途
通信機器: ネットワークスイッチ、基地局、および回路のオン/オフを制御するその他の機器の信号スイッチングまたは電力制御に使用されます。
オフィス機器およびコンピュータ周辺機器: プリンタ、スキャナ、UPS 電源など、リレーを介して主回路の起動と停止を制御します。
セキュリティ警報システム: 警報回路のスイッチング要素として、制御信号に応答して警報をトリガーしたり、他のデバイスを作動させたりします。
医療機器: 電気絶縁特性を利用して患者と機器の安全を確保し、診断機器や監視機器で安定して動作します。
産業オートメーション: 一部のモデルは PLC システムまたはモーター制御に適しており、PCB のはんだ付けによる取り付けによりコンパクトなレイアウトが可能になります。
連絡先データ
| タイプ | チルブ |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 1A 120VAC |
| 最大。電流の切り替え | 2A |
| 最大。 スイッチング電圧 | AC277V |
| 最大。スイッチング電源 | 554VA |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 最大7ms (ダイオードなし) |
| リリース時間 | 最大4ms (ダイオードなし) |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開極間：AC750V 50/60Hz 1min |
| コイルと接点間：AC1000V 50/60Hz 1min |
| 耐振動性 | 破壊的 | 10～55Hz 複振幅1.5mm時 |
| 機能的 | 10～55Hz 複振幅1.5mm時 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10,000,000 ops.(室温) |
| 電気的耐久性 (360ops./h) | 100,000ops.(室温) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約4.6g |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 50 | 60 | 約0.15W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | 約0.20W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | 約0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
上記のデータは初期値です。 コイルの過熱を避けるため、コイルに最大許容電圧を10分以上印加しないでください。

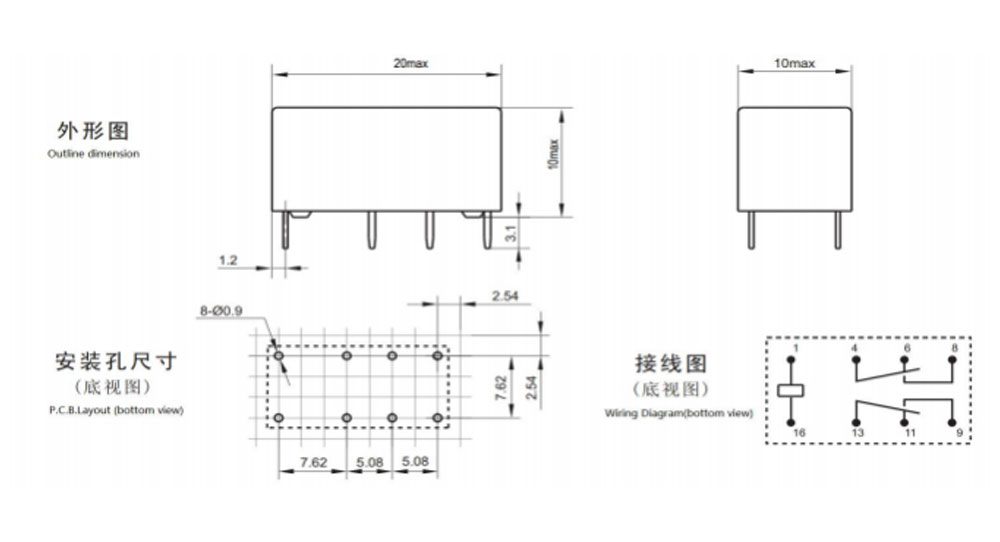

外形寸法、配線図、PCB レイアウト (単位:mm)

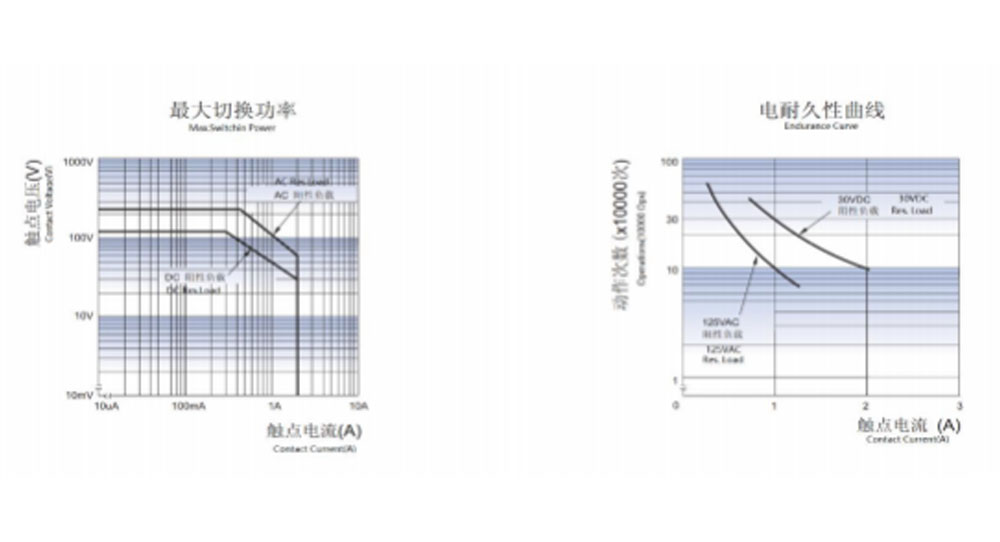

特徴的なキュブ
注文情報
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1： タイプ： CHYRB
2: 極数: 2-2極
3: コンタクトの配置: C から C ; H から A ; B から B
4: 公称電圧: 3、5、6、9、12、18、24、48VDC
5: エンクロージャの色、Y-イエロー; H-ブラック; L-ブルー
6: コイル電力: D-0.36W H-0.2W
7: 保護構造: S-Flux 耐性、
SH- 密閉型 洗濯可能
8: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
カスタマイズされた特別なサフィックスは、CHENGYUAN による評価後に利用可能になります。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
