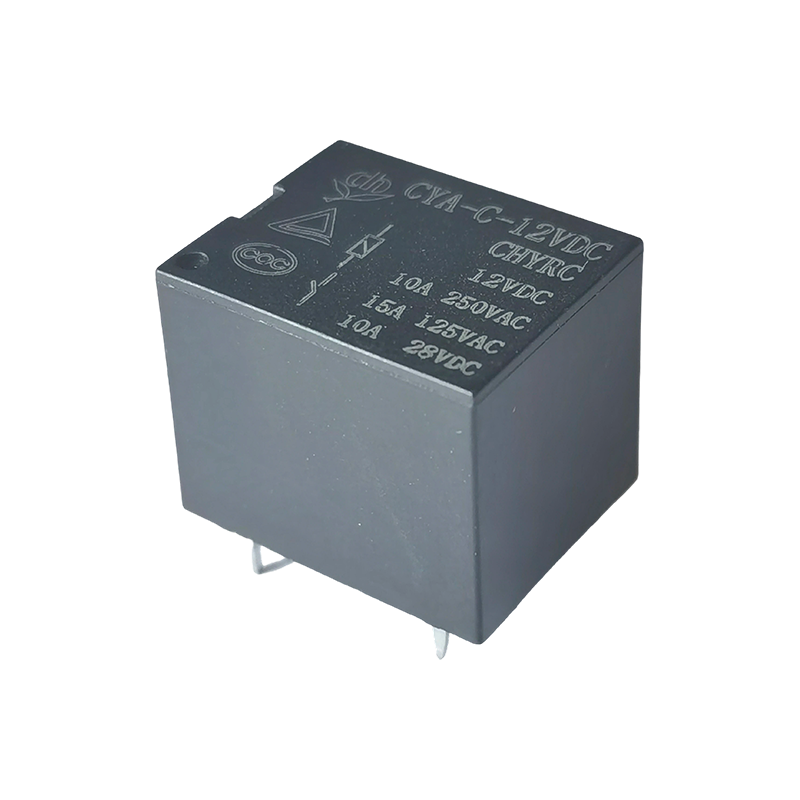

特徴:
• 幅広い負荷互換性: 15A 125VAC、12A 250VAC AC 負荷、および 10A 28VDC DC 負荷と互換性があり、ほとんどの中低電力回路スイッチング ニーズをカバーします。
• 柔軟なコイル電圧: 3VDC ～ 48VDC のコイル電圧をサポートし、追加の電圧変換モジュールを必要とせずに、さまざまな制御回路の電圧仕様に直接一致します。
●低消費電力設計：コイルの消費電力はわずか0.36Wで、機器全体の消費電力を削減し、バッテリ駆動の機器に適しています。
• 二重権威認証: TUV および CQC 認証に合格し、国際および国内の安全基準に準拠し、複数の市場で販売される端末製品に適しています。

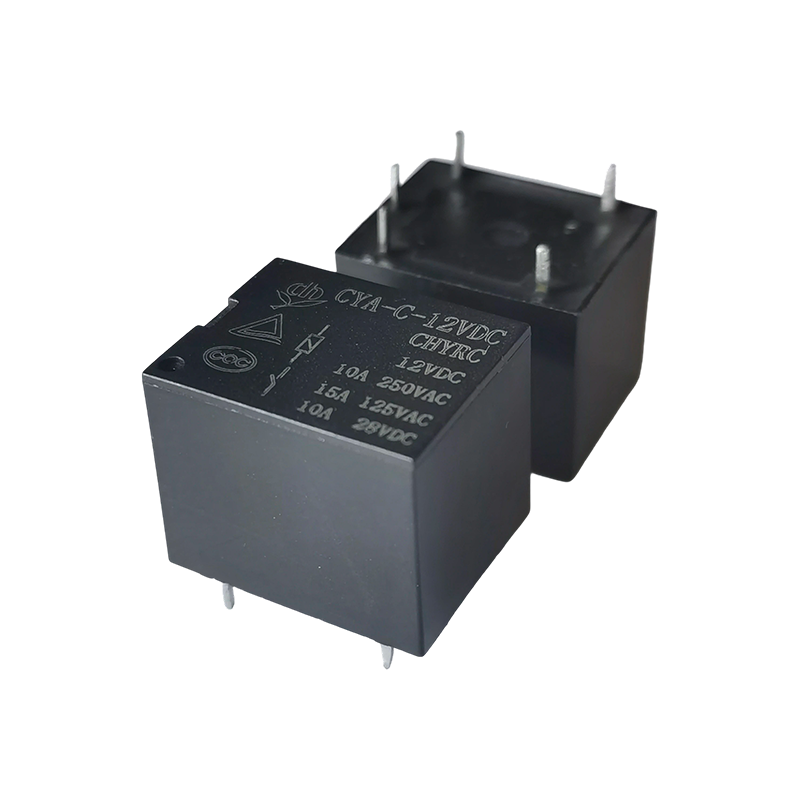

• 便利な PCB 取り付け: 5 ピン構造を採用しており、プリント基板のはんだ付けと組み立てが簡単です。角砂糖のようなコンパクトな形状により、設置スペースを節約でき、高密度の回路レイアウト設計に適しています。
• 明確なスイッチング ロジック: 単極単投 (SPST) 接点形式を使用し、シンプルで明確なスイッチング ロジックを提供し、回路設計を簡素化し、配線エラーの可能性を低減します。
アプリケーションシナリオ:
●家庭用電化製品：小型電気オーブン、ウォーターサーバー、リモコンスイッチなどのON/OFF制御。
• 産業用制御: 小型 PLC 拡張モジュール、センサー信号スイッチング回路、信号分離と回路のオン/オフ制御を可能にします。
• スマート ホーム: 安全な電力管理のために低電圧制御信号に適合するスマート ソケット、照明制御モジュールなど。

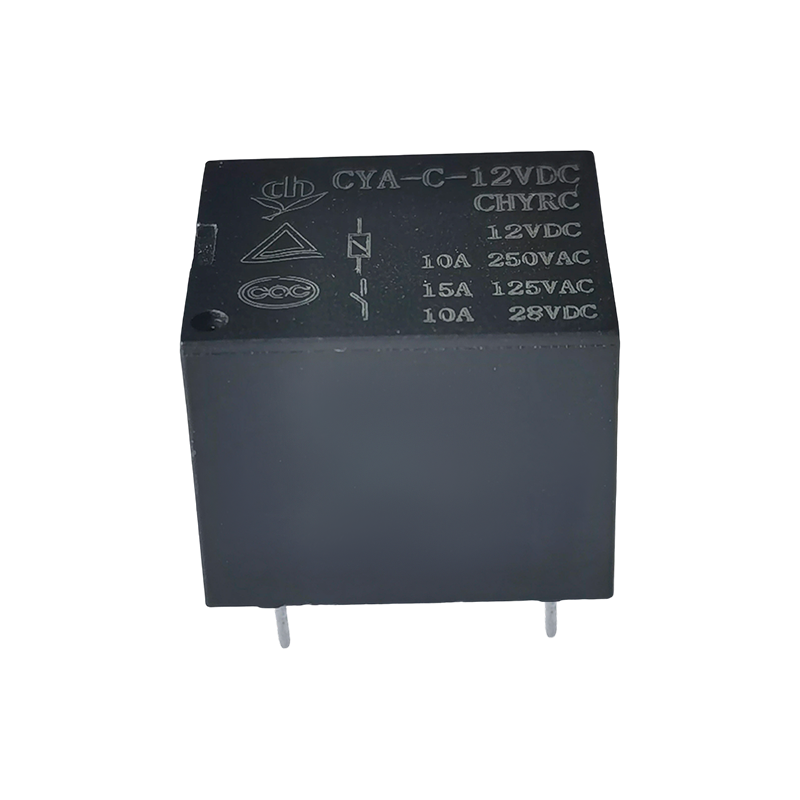

| タイプ | CYA |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 10AAC250V |
| 最大。電流の切り替え | 15A |
| 最大。 スイッチング電圧 | 250VAC |
| 最大。スイッチング電源 | 2500VA |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 最大8ms (ダイオードなし) |
| リリース時間 | 5ms最大 (ダイオードなし) |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開極間：AC750V 50/60Hz 1min |
| コイルと接点間：AC1500V 50/60Hz 1min |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mm時 |
| 機能的 | 10～55Hz、複振幅1.5mm時 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10,000,000 ops.(室温で) |
| 電気的耐久性 (360ops./h) | 100,000ops.(室温) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約8.5g |
| コイルデータ（20℃） |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 120 | 25 | 約0.36W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

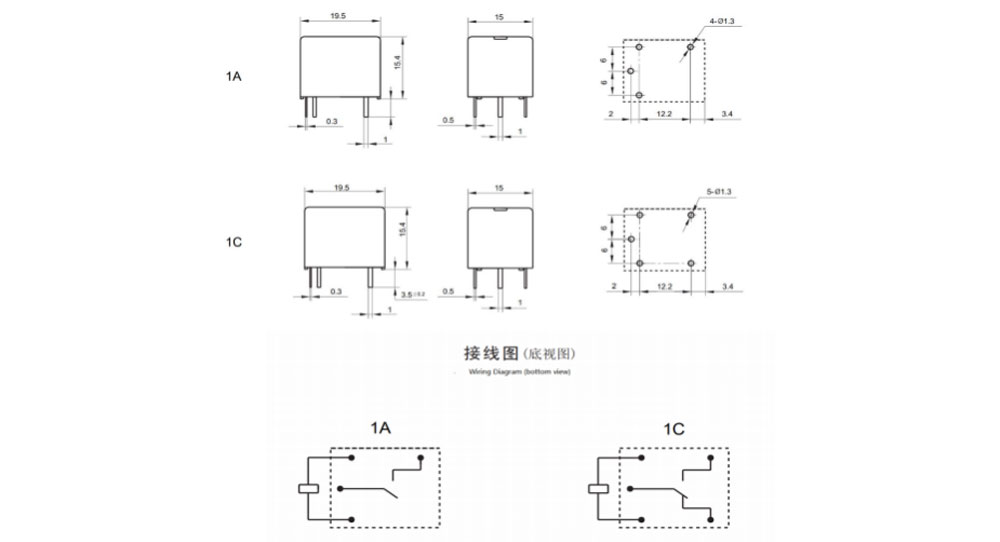

外形寸法、配線図、PCBレイアウト（単位：mm）

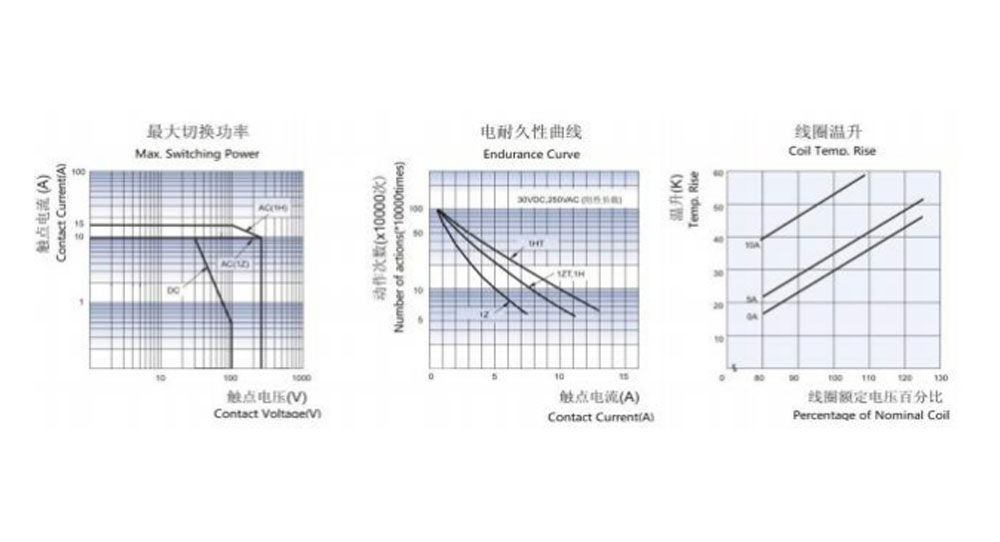

特性曲線
注文情報
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: タイプ: CYA
2: 極数: 1-1 極
3: 接点配置: C から C; AからのH; B から B
4: 公称電圧: 3、5、6、9、12、18、24、48VDC
5: エンクロージャの色: W-白、H-黒、L-青
6: コイル電力: D-0.45W L-0.36W
7: 保護構造: S-フラックス防止、SH-シールタイプの洗浄可能
8: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
(1) 耐フラックスリレーは、H2S、SO2、NO2、粉塵等の汚染物質が存在する環境では使用できません。
(2) 耐フラックスリレーを PCB に組み付けた後、水洗浄や表面処理は推奨されません。
(3) CHENGYUAN による評価後、カスタマイズされた特別なサフィックスが利用可能です。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。考えられるすべてのアプリケーションのすべてのパフォーマンスとパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品。密閉型リレーの場合、取り付けおよび清掃後。ご使用前にケース内の換気フードを開けてください。ご質問がございましたら、技術サービスについてはchengyuanにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
