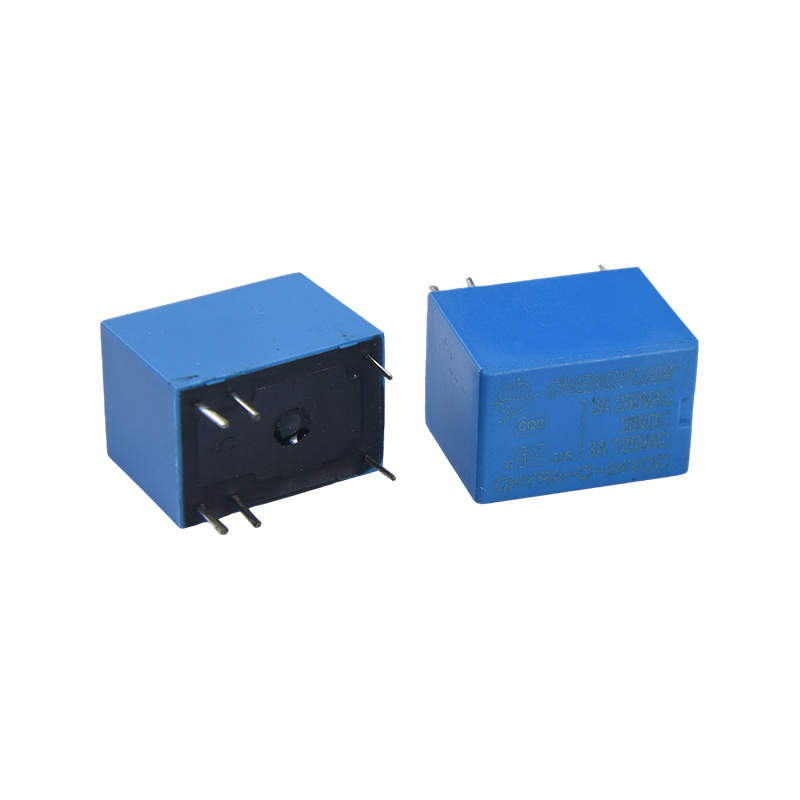

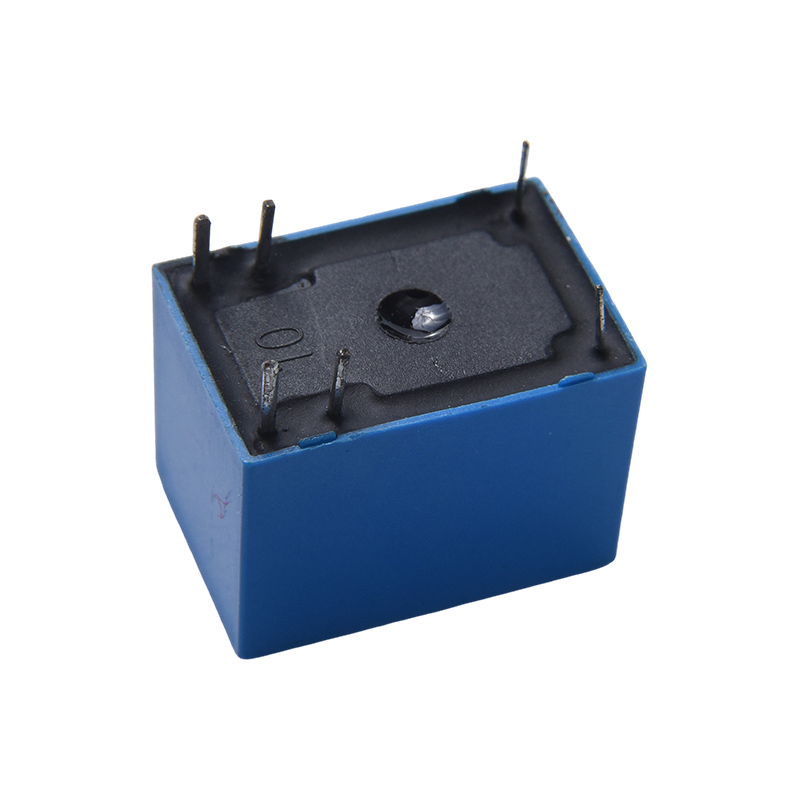

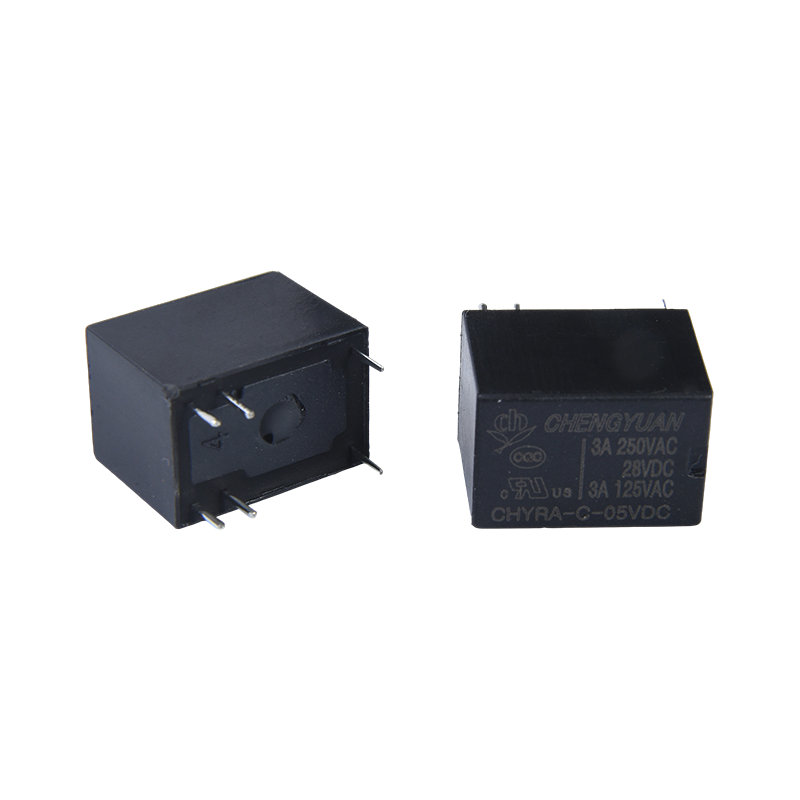

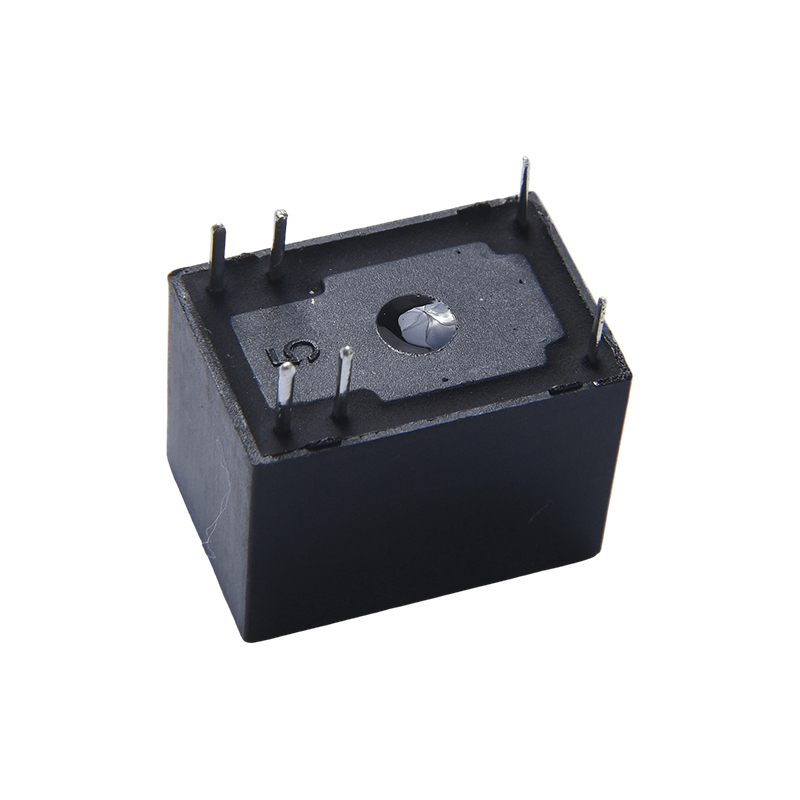

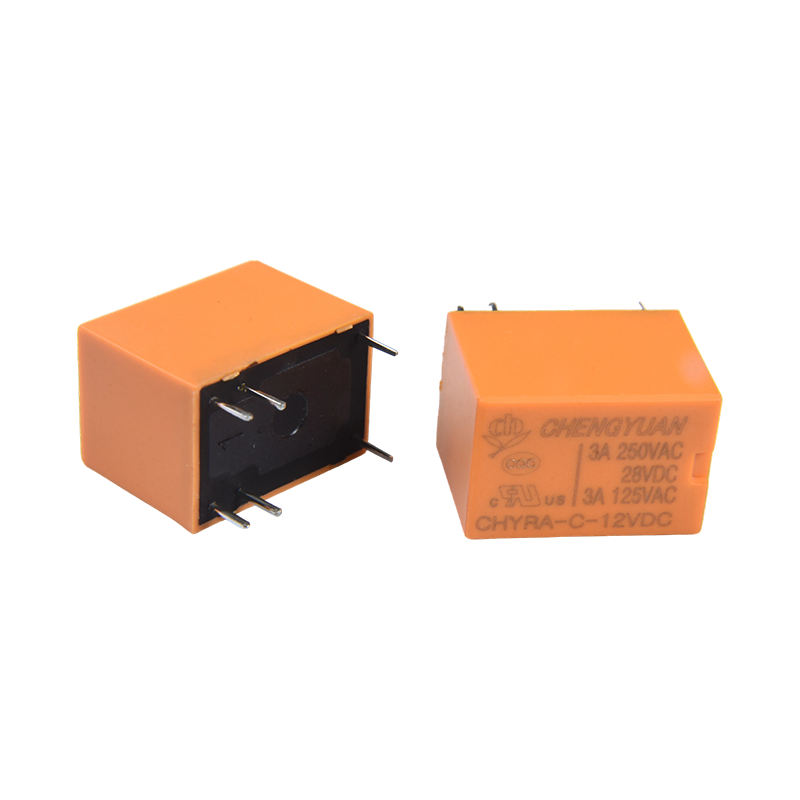

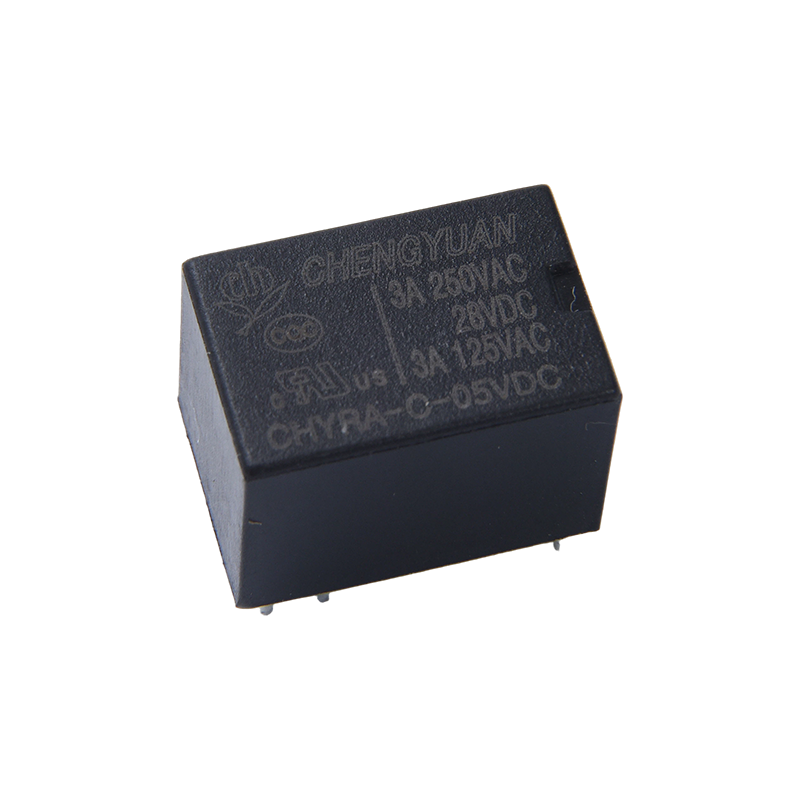

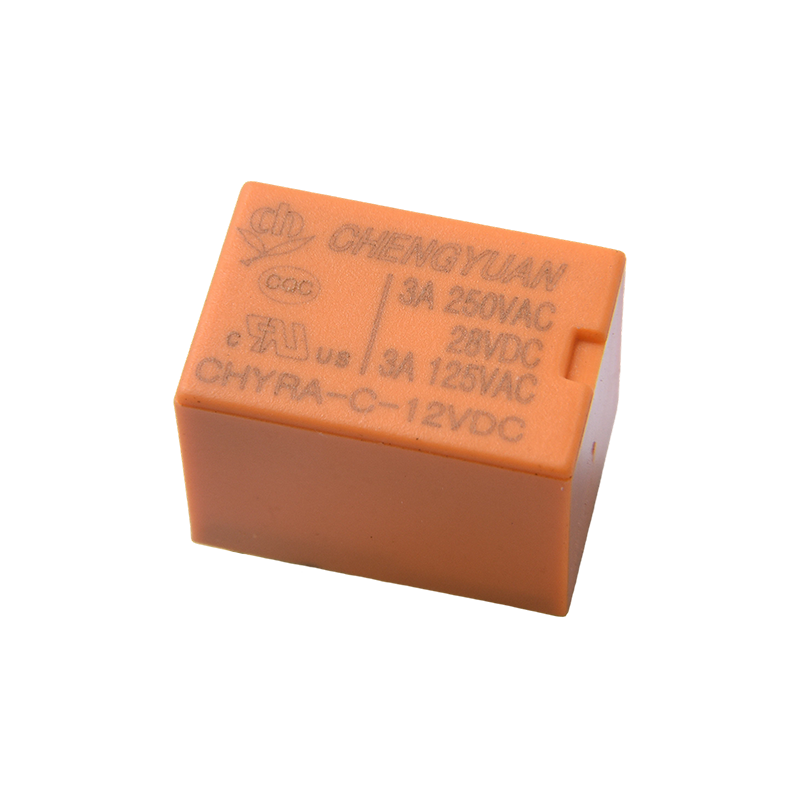

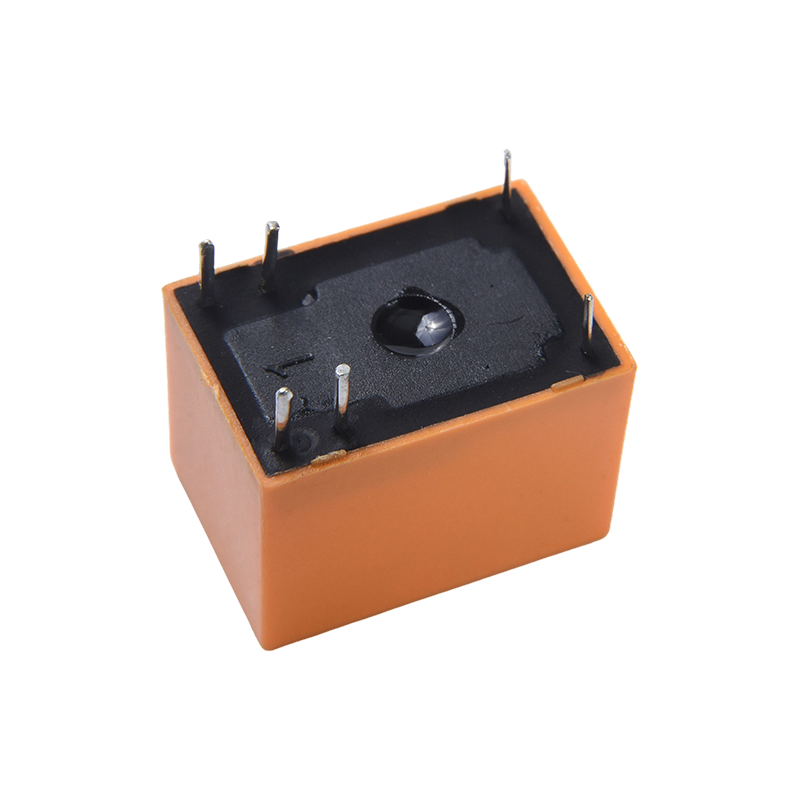

製品の特徴:
高い接点スイッチング容量: 標準の 3A 負荷に加えて、接点は最大 16 アンペアのスイッチングをサポートし、回路内の瞬間的な大電流需要に対応できます。
超低消費電力: コイルの消費電力はわずか 0.2 W で、システムのエネルギー消費を大幅に削減し、バッテリ駆動または低電力デバイスに適しています。
高絶縁耐力: 高い絶縁耐力により、入力回路と出力回路間の信頼性の高い電気絶縁が確保され、下流の制御回路が保護されます。
コンパクトな設計: 小型化された構造によりスペース利用が最適化され、PCB への高密度実装に適しています。
広範な認証基準: CQC および UL によって認証され、国際安全基準に準拠し、製品の品質とコンプライアンスを保証します。
柔軟なコイル電圧: 3VDC ～ 48VDC の幅広いコイル電圧を提供し、さまざまな制御回路電圧に簡単に適応できます。
代表的な用途:
産業用オートメーション: モーター、ソレノイドバルブ、およびさまざまな自動化機器の制御に使用され、信号の分離と回路の切り替えを実現します。
スマート ホーム: 低電力制御のコア コンポーネントとして、照明制御、カーテン モーター制御、その他のシナリオに適用されます。
セキュリティ システム: アクセス制御および磁気ロック制御ユニットでドア ロックの状態を検出し、スイッチングを制御するために使用されます。
通信機器: 信号のルーティング、保護、絶縁を担当するスイッチやその他の通信設備に適しています。
回路保護: 制御回路内の高電流または高電圧を隔離して、干渉や敏感なコンポーネントへの損傷を防ぎます。
| タイプ | キラ |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 3A/12V0AC |
| 最大。電流の切り替え | 3A |
| 最大。 スイッチング電圧 | AC125V |
| 最大。スイッチング電源 | 360VA |
| 分。スイッチング負荷 | 6V 1A |
特徴
| 動作時間（定格コイル電圧時） | 最大10ms |
| リリース時間 | 4ms最大 |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開いた接点間:500VAC、50/60Hz、1分間 |
| コイルと接点間: 750VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10～55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約3.7g |
| コイルデータ（20℃） |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 120 | 25 | 約0.36W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | 約0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
上記のデータは初期値です。 コイルの過熱を避けるため、コイルに最大許容電圧を10分以上印加しないでください。

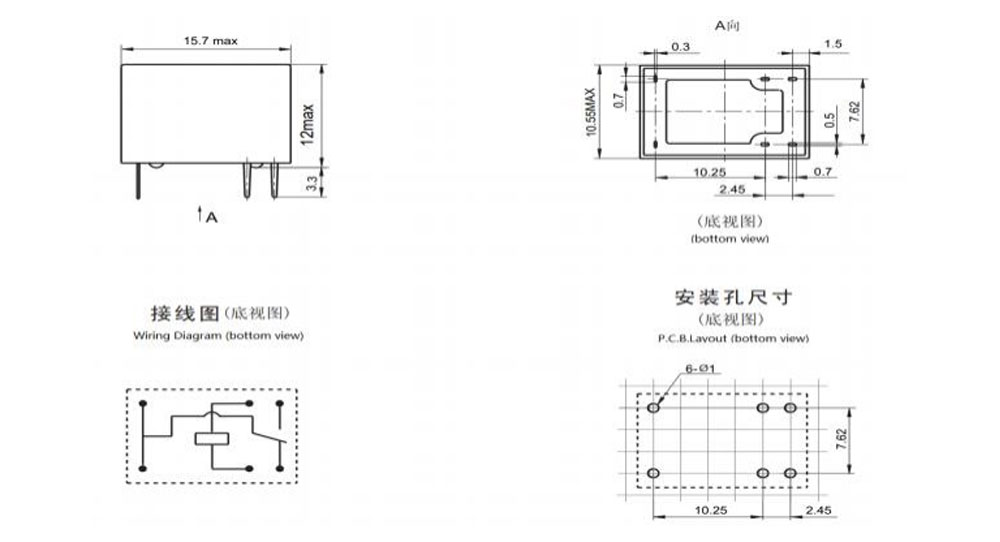

外形寸法、配線図、PCBレイアウト（単位：mm）

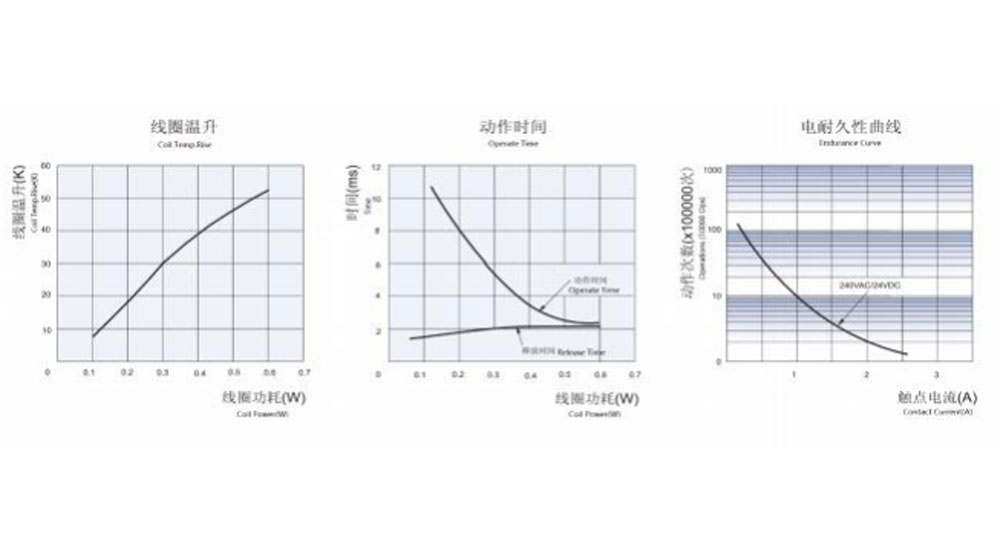

特性曲線
注文情報
キラ - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1：タイプ：キラ
2: 連絡先の手配: C Fom C ; H A から。 B Bから B
3: 公称電圧: 3、5、6、9、12、24VDC
4: エンクロージャの色: H ブラック; L-青、Y-黄
5: コイル電力: D-0.36W L-0.2W
6: 保護構造: S-Flux 耐性、
SH-シールタイプ 洗浄可能
7: 特別なパラメータ: Nil-Standard タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質のある環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
カスタマイズされた特別なサフィックスは、CHENGYUAN による評価後に利用可能になります。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできません。 したがって、ユーザーは適切な選択を行う必要があります。
独自の用途に適した製品。 密閉リレーの場合は、取り付けと清掃後、使用前にケースの通気穴を開けてください。 ご質問がある場合は、技術サービスについて Chengyuan にお問い合わせください。 ただし、どの製品を使用するかを決定するのはユーザーの責任です。
