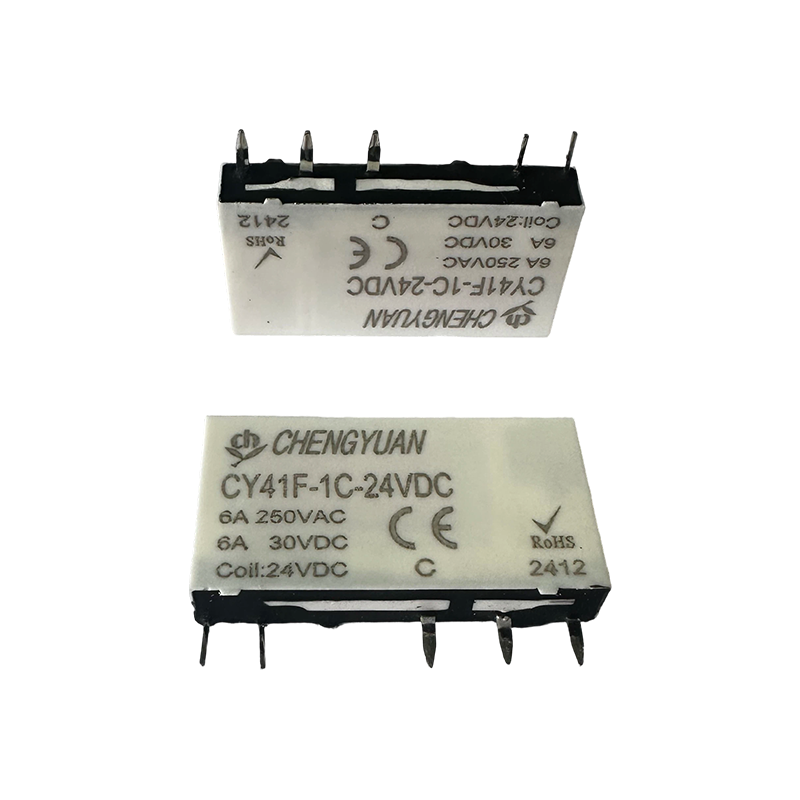

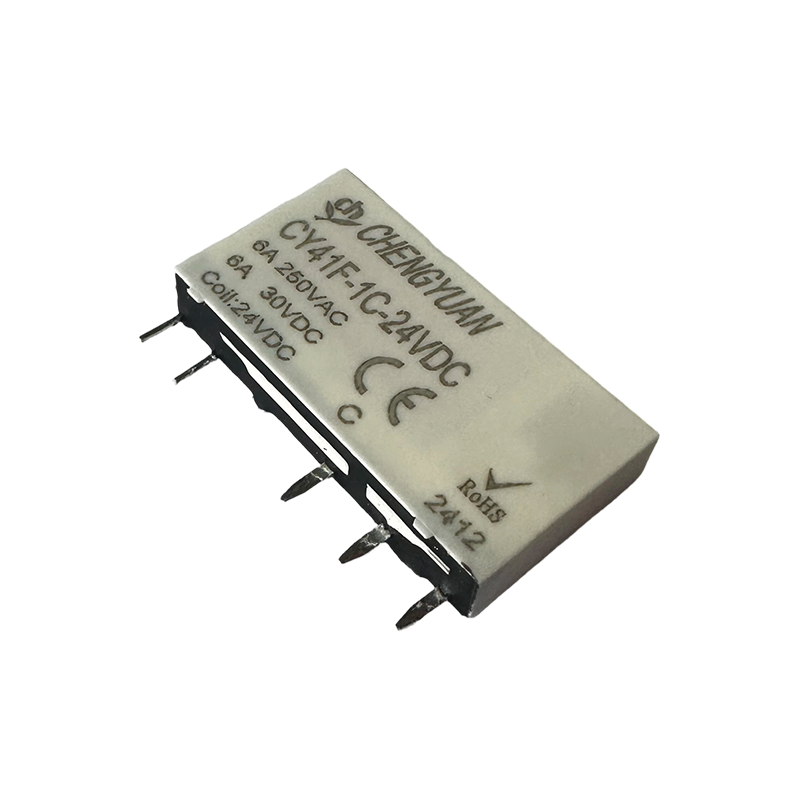

特徴:
●超薄型（幅わずか5mm）
●接点開閉容量6A
●コイルと接点間の耐電圧：4kV
●コイルと接点間の耐サージ電圧：6kV
● VDE0700/0631 強化絶縁要件に適合します。
●高感度、消費電力約0.17W
該当するシナリオ:
● 家電製品: 電気ヒーターや電磁調理器などの高出力小型家電の電力制御
●産業用制御：自動化機器、小型PLC、モーター制御回路
● スマート電力設備: スマート配電ボックス、充電杭の補助制御
● セキュリティ設備: 電源監視、アクセス制御システム回線切り替え
接触パラメータ
| 接点構成 | 1H、1Z |
| 接触抵抗 (1) | 金メッキ接点: ≤ 30mΩ (1A 6VDC);非金メッキ接点: ≤ 100mΩ (1A 6VDC) |
| 接点材質 | AgSnO₂、AgNi |
| 接触負荷（抵抗） | 6A AC250V / DC30V |
| 最大スイッチング電圧 | AC400V / DC300V |
| 最大スイッチング電流 | 6A |
| 最大スイッチング電力 | 1500VA / 180W |
| 最小荷重 (2) | 非金メッキ: 5VDC 100mA;金メッキ：DC5V 10mA |
| 機械的耐久性 (3) | 1×10⁷サイクル |
| 電気的耐久性 | Hタイプ：6×104サイクル（AgNi、6A 250VAC/30VDC、抵抗負荷、85℃、1秒オン9秒オフ）Zタイプ：3×104サイクル（NO、AgNi、6A 250VAC/30VDC、抵抗負荷、85℃、1秒オン9秒オフ） 1×104サイクル（NC、AgNi、6A 250VAC/30VDC、抵抗負荷、85℃、1秒オン9秒オフ） |
注:
(1) 上記の値はすべて初期値です。
(2) 上記最小荷重はピンを上向きにして常温、常湿、常圧の環境下で適用した参考値です。この参考値は開閉頻度、環境条件、期待寿命、設置方向などにより変化する場合があります。そのため、ご使用前に実荷重による確認テストを実施し、0℃以下でのご使用は避けていただくことをお勧めします。
(3) 無負荷試験、試験後に機械的損傷がないこと。
コイルパラメータ
| コイル定格電力 | DC5V～DC24V：約170mW |
| DC48V、DC60V：約210mW |
注:
(1) 表に指定温度のない負荷の場合、周囲温度は室温となります。
パフォーマンスパラメータ
| パラメータ | 仕様 |
| 絶縁抵抗 | 1000MΩ(DC500V) |
| 耐電圧 | コイルと接点間 | AC4000V 1分間 |
| 開いた接点間 | AC1000V 1分間 |
| 動作時間（定格電圧時） | ≤ 8ms |
| リリースタイム（定格電圧時） | ≤ 4ms |
| ショック*(1) | 安定性 | 49m/s² |
| 強さ | 980m/s² |
| 振動 * (1) | 10Hz～55Hz、複振幅1mm |
| 湿度 | 5%～85%RH |
| 温度範囲 | -40℃～85℃ |
| 端子の種類 | プリント基板の種類 |
| 重量 | 約5g |
| 包装タイプ | 樹脂封止タイプ、耐半田タイプ |
| 定格電圧(VDC) | 動作電圧 (VDC) (1) | 解除電圧 (VDC) (1) | 最大電圧 (VDC) (2) | コイル抵抗 |
| 5 | ≤ 3.75 | ≧ 0.25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4.50 | ≧ 0.30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6.75 | ≧ 0.45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9.00 | ≧ 0.60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13.5 | ≧ 0.90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18.0 | ≥ 1.20 | 36 | 3390×(1±15%)Ω |
| 48(3) | ≤ 36.0 | ≥ 2.40 | 72 | 10600×(1±15%)Ω |
| 60(3) | ≤ 45.0 | ≥ 3.00 | 90 | 16600×(1±15%)Ω |
