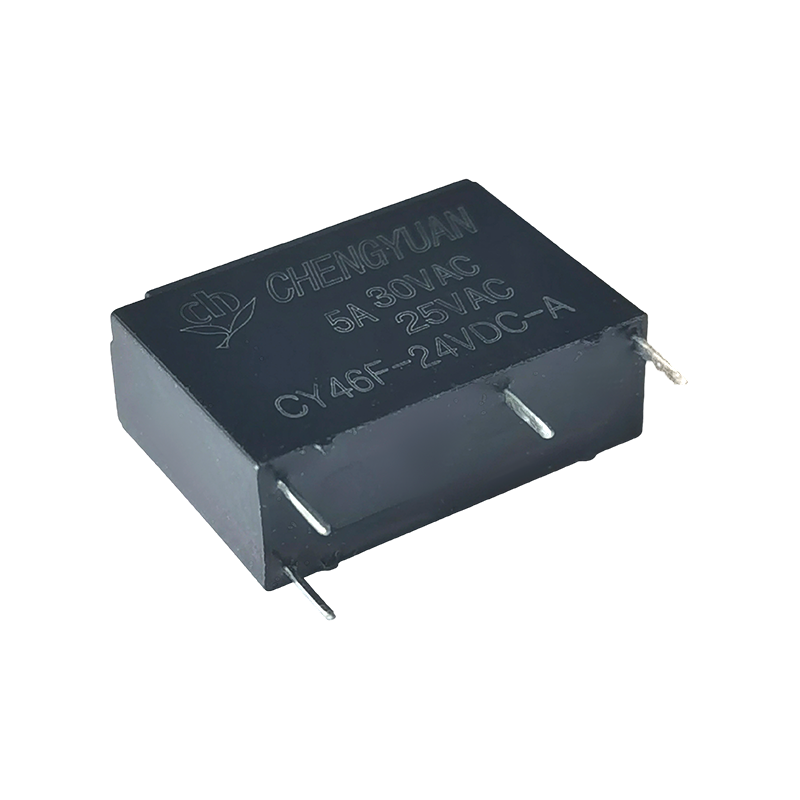

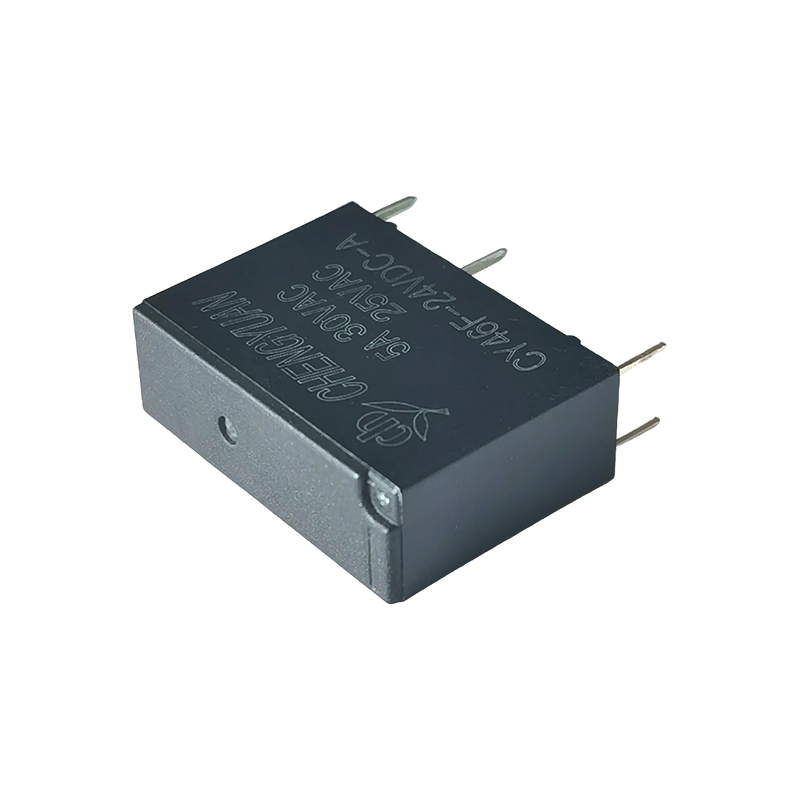

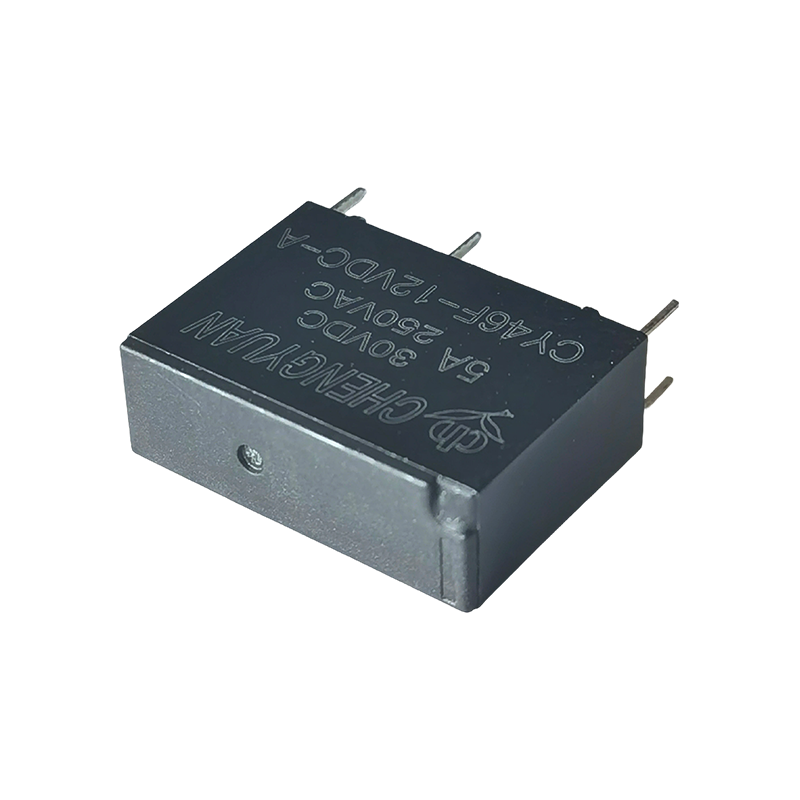

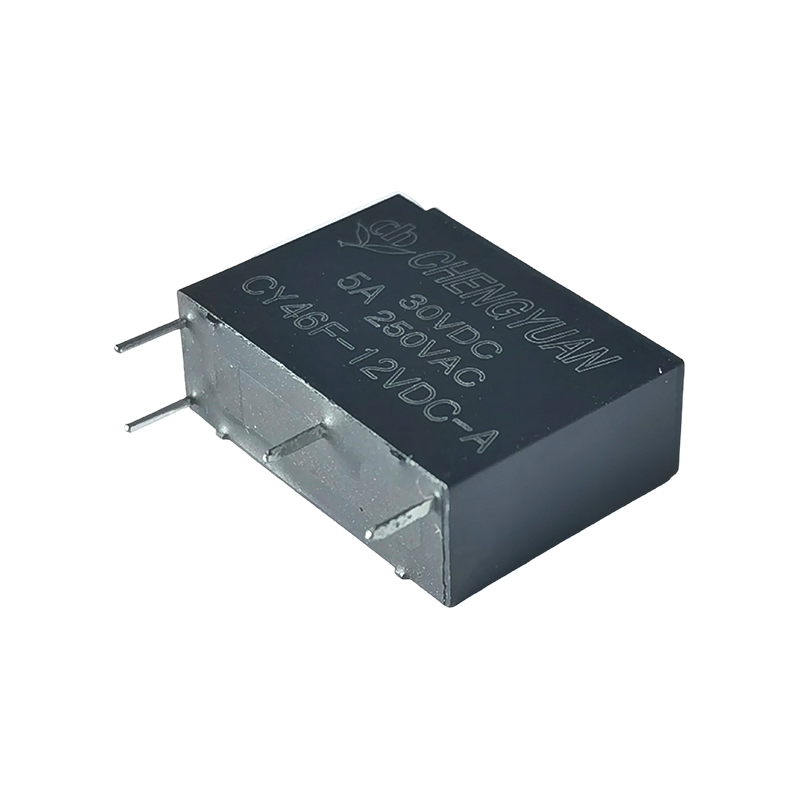

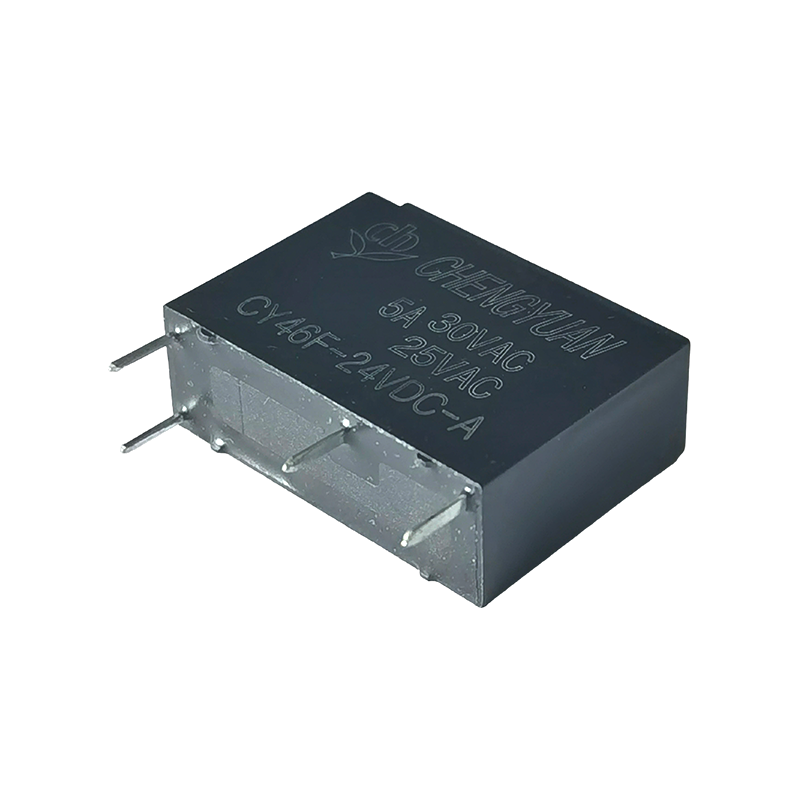

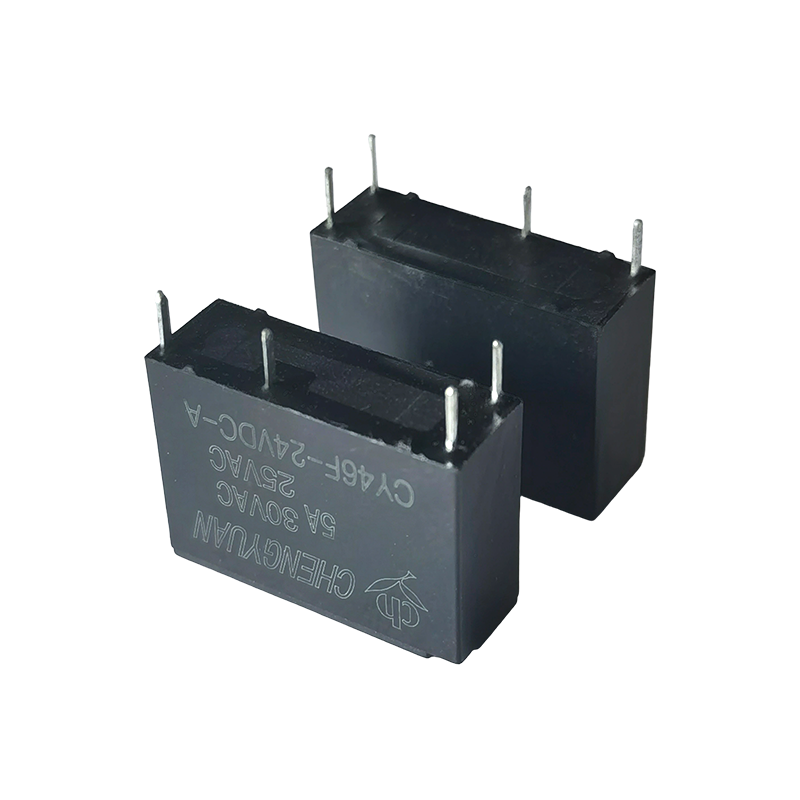

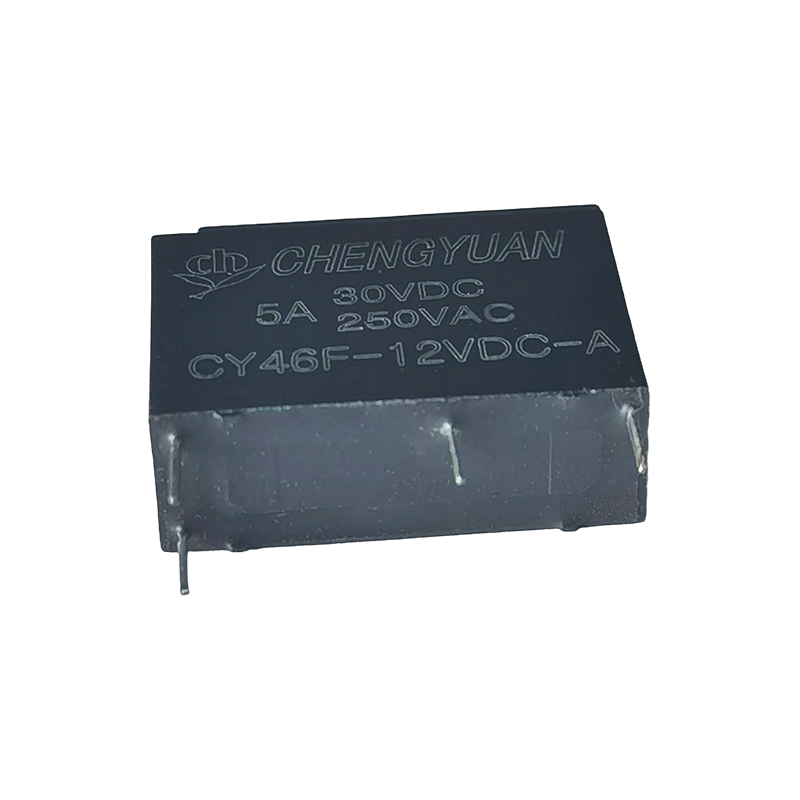

特徴:
• コンパクトサイズ（20*7.2*16.6mm）、高密度回路基板に最適
・高耐電圧：4000V（コイルと接点間）
• 5A接点開閉容量
代表的な用途:
1. 小型家電製品：ミニ炊飯器、小型加湿器、ポータブル電気ケトル、小型家庭用扇風機などの小型家電製品の電源オン/オフ制御。これらの製品の小型化設計要件を満たします。
2. 民生用電子機器: パワーバンク、小型アダプター、デジタル製品充電制御モジュール、小型オーディオおよびビデオプレーヤーの回路スイッチング。高密度 PCB レイアウト向けに超小型サイズを活用。
3. 産業用補助制御: 小型センサー信号スイッチング、小型 PLC 拡張モジュール、オートメーション機器用の補助制御回路 (表示灯制御、小型ソレノイドバルブドライバーなど)、一般的な産業用制御電圧 5VDC ～ 24VDC と互換性があります。
4. スマート ホーム端末: スマート センサー ノード、小型スマート スイッチ、およびワイヤレス リモート コントロール受信モジュールの電源管理。スマート ホーム デバイスの低電力および小型化設計要件を満たします。
5. セキュリティおよび医療補助機器: 小型セキュリティ検出器 (ドアや窓のセンサー、煙感知器など) の信号トリガー回路、およびポータブル医療補助機器 (小型パルスオキシメーターなど) の内部回路スイッチングにより、安定した動作を保証します。
6. 自動車電子補助機器: 車内の小型電気機器 (車のファン、アンビエントライトなど) の制御回路。車両の一般的な 12VDC 電圧仕様と互換性があります。
連絡先データ
| タイプ | CY46F |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 16VDCにて) |
| 定格負荷（抵抗負荷） | 5AAC250V |
| 最大。電流の切り替え | 5A |
| 最大。 スイッチング電圧 | 250VAC |
| 最大。スイッチング電源 | 1250VA |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 最大20ms (ダイオードなし) |
| リリース時間 | 最大10ms (ダイオードなし) |
| 絶縁抵抗 | 最小 1000MΩ（500VDC にて） |
| 絶縁耐力 | 開いた接点間:750VAC、50/60Hz、1分間 |
| コイルと接点間: 4000VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10～55Hz、複振幅1.5mmの場合 |
| 機能的 | 10～55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 10G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10,000,000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100,000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約3.9g |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 5 | 40 | 125 | 約0.20W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | 約0.36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
上記のデータは初期値です。 THD コイルの過熱を避けるため、コイルに最大許容電圧を 10 分以上印加しないでください。

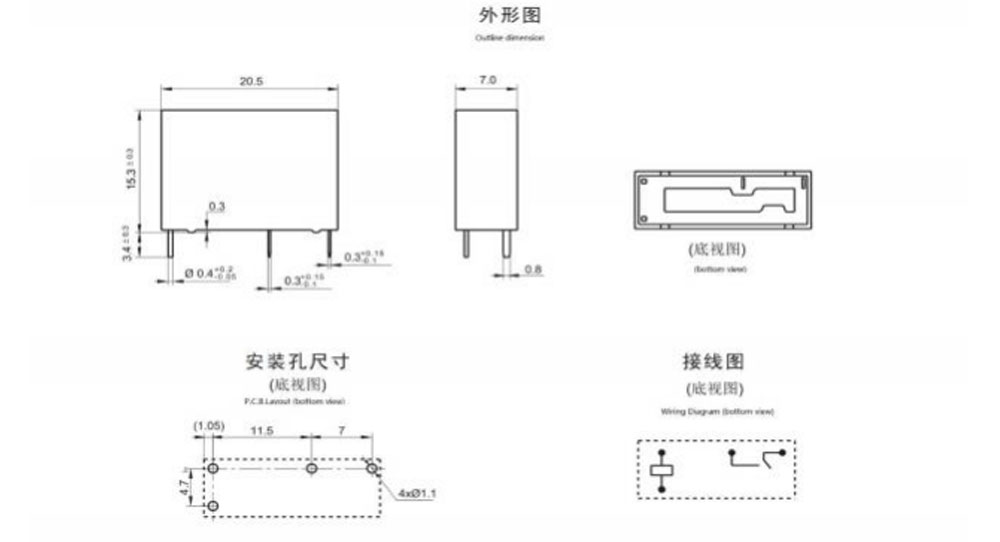

外形寸法、配線図、PCB レイアウト (単位:mm)

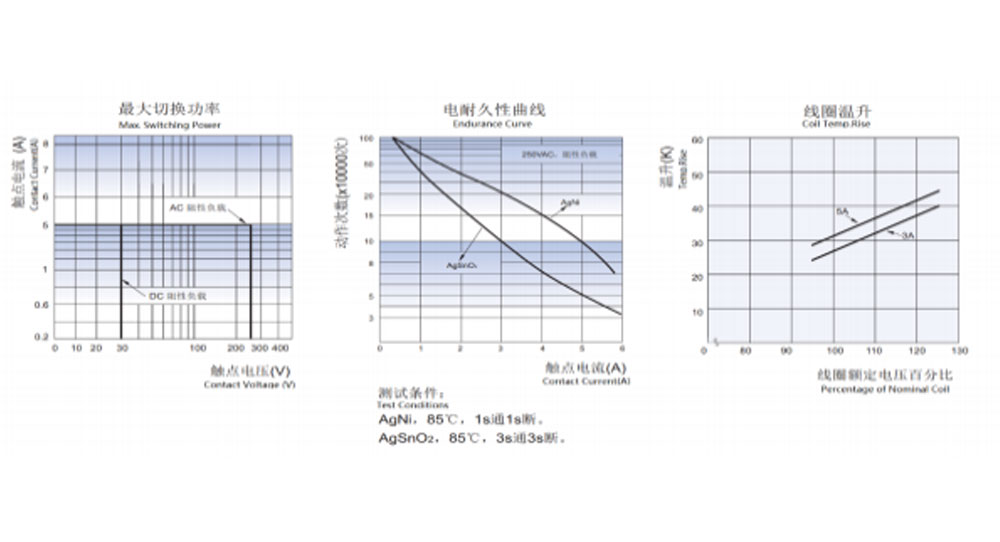

特性曲線
注文情報
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1：タイプ：CYF3
2: 極数: 1-1 極
3: 連絡先の手配: C Cから ; H A から。 B Bから B
4: 公称電圧: 5、6、9、12、18、24VDC
5: コイル電力: D-0.36W L-0.2W
6: 保護構造: S-Flux 耐性、
SH-シールタイプ 洗浄可能
7: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
カスタマイズされた特別なサフィックスは、CHENGYUAN による評価後に利用可能になります。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品です。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
