製品の特徴:
高い接点スイッチング容量: 標準の 20A 負荷に加えて、接点は最大 35 アンペアのスイッチングをサポートし、車の始動時または高出力アクセサリからの瞬間的な電流サージに対処できます。
超低消費電力: コイルの消費電力はわずか0.6W/0.8Wで、車両バッテリーの負担を軽減し、自動車業界の低エネルギー消費の傾向に沿っています。
優れた機械的耐久性：高い耐衝撃性と耐振動性を備え、凹凸のある走行条件やエンジンの振動でも安定した電気的接続を確保します。
広いコイル電圧範囲: 3VDC から 48VDC までのさまざまな仕様が用意されており、さまざまなタイプの自動車回路電圧に適応します。
コンパクトな設計: 最適化された構造と小型サイズにより、狭い自動車用電気制御ボックスへの高密度設置が容易になります。

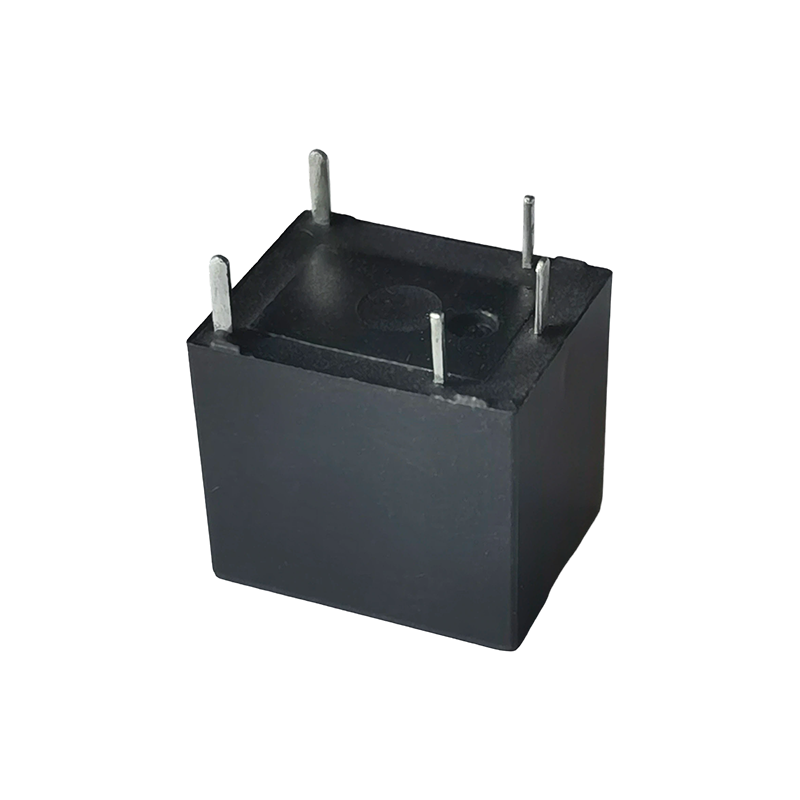

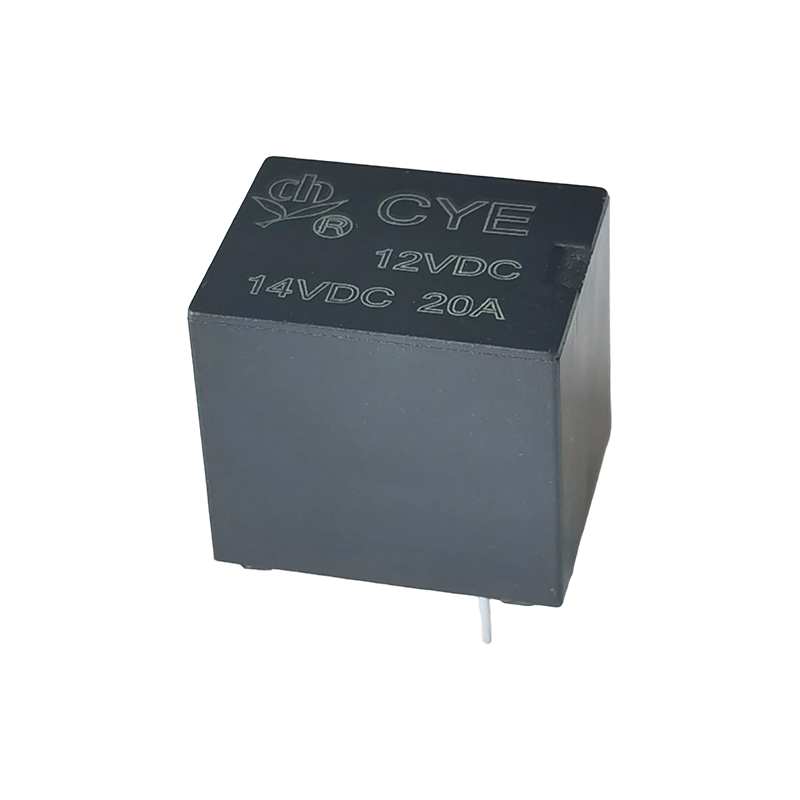

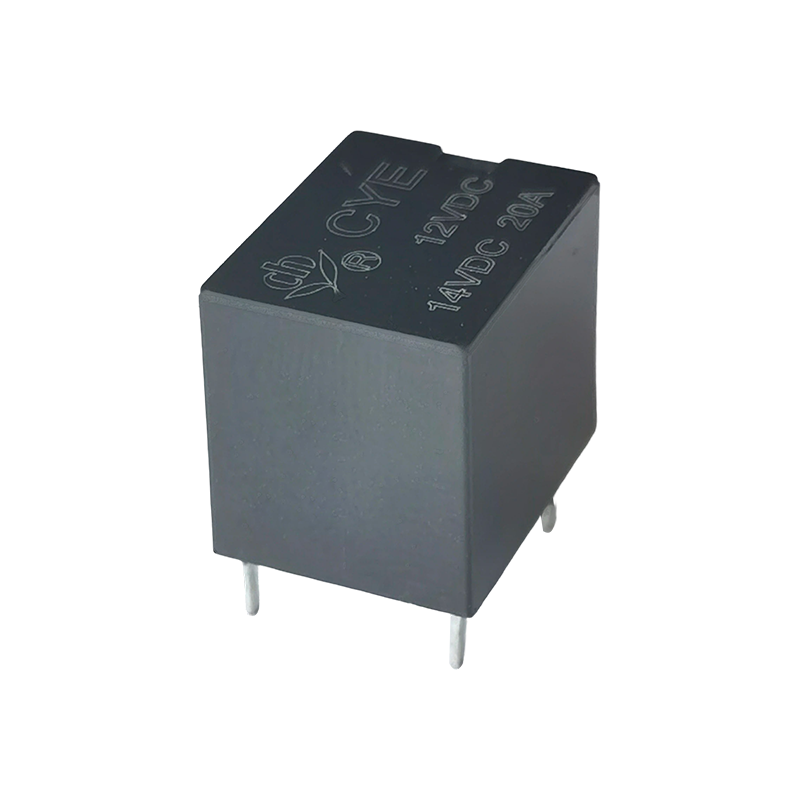

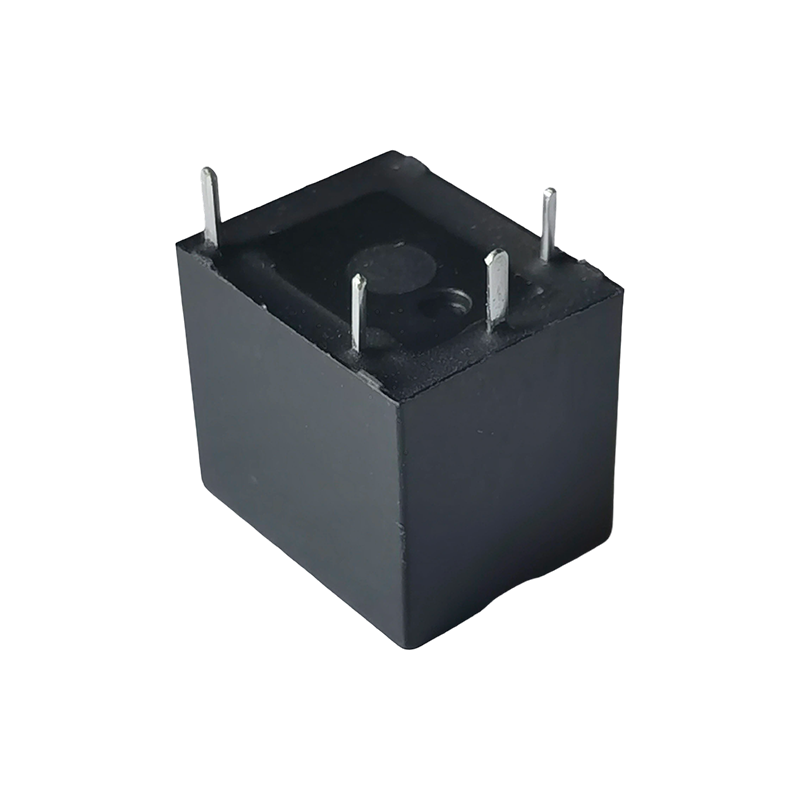

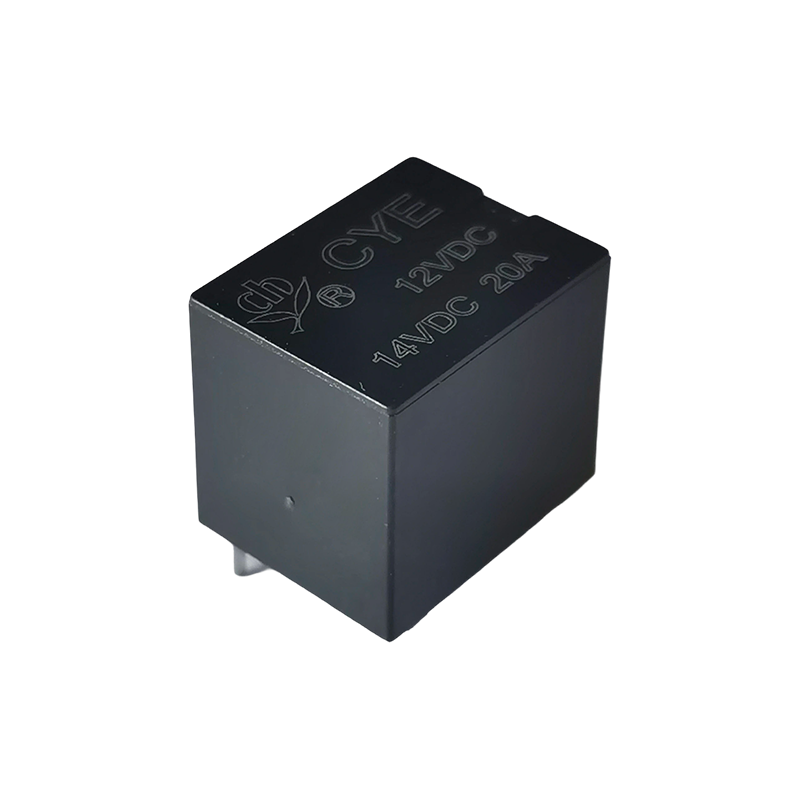

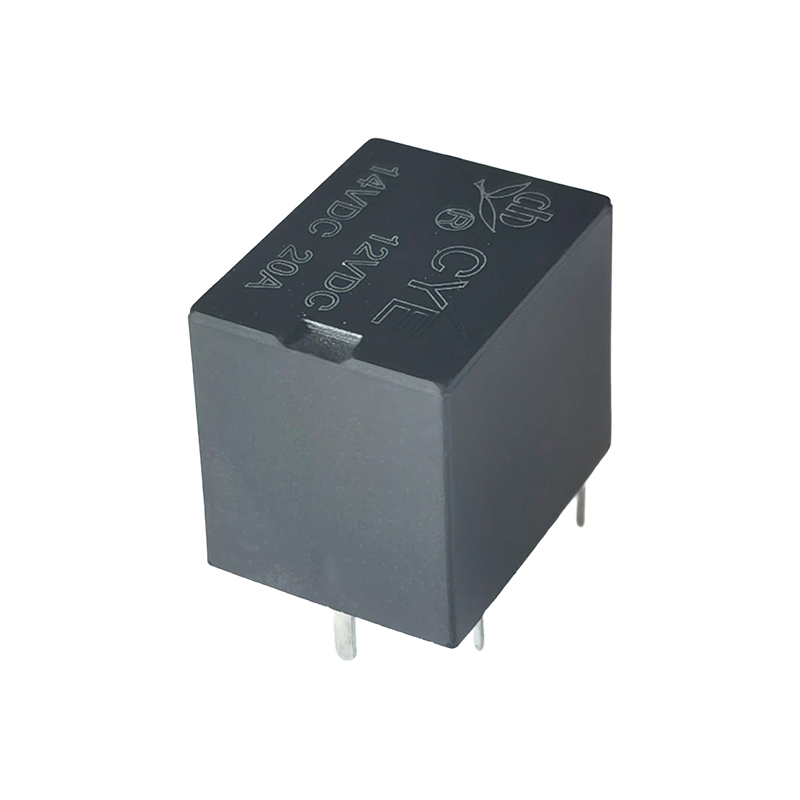

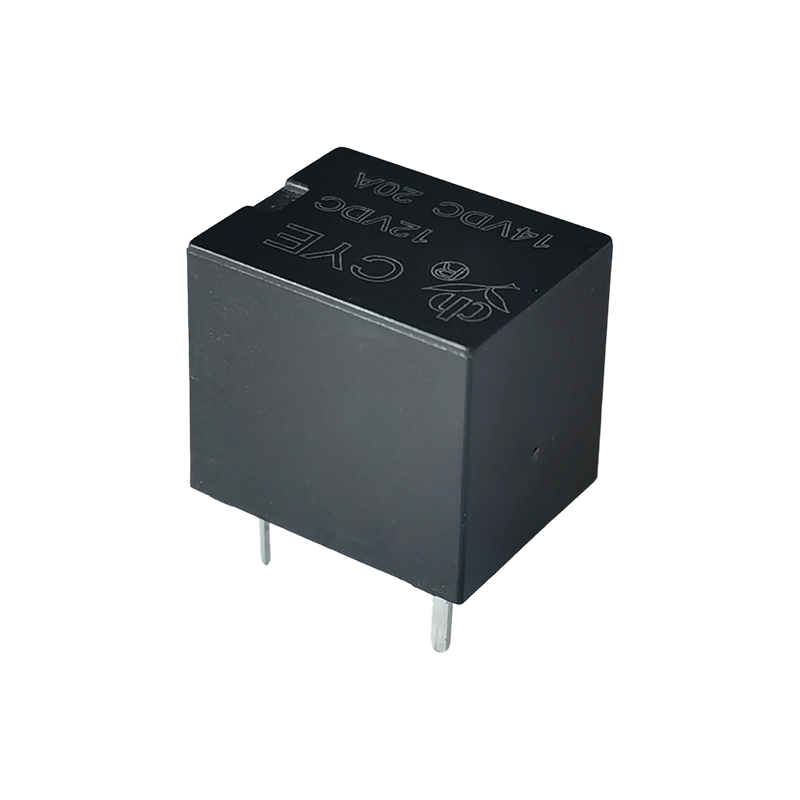

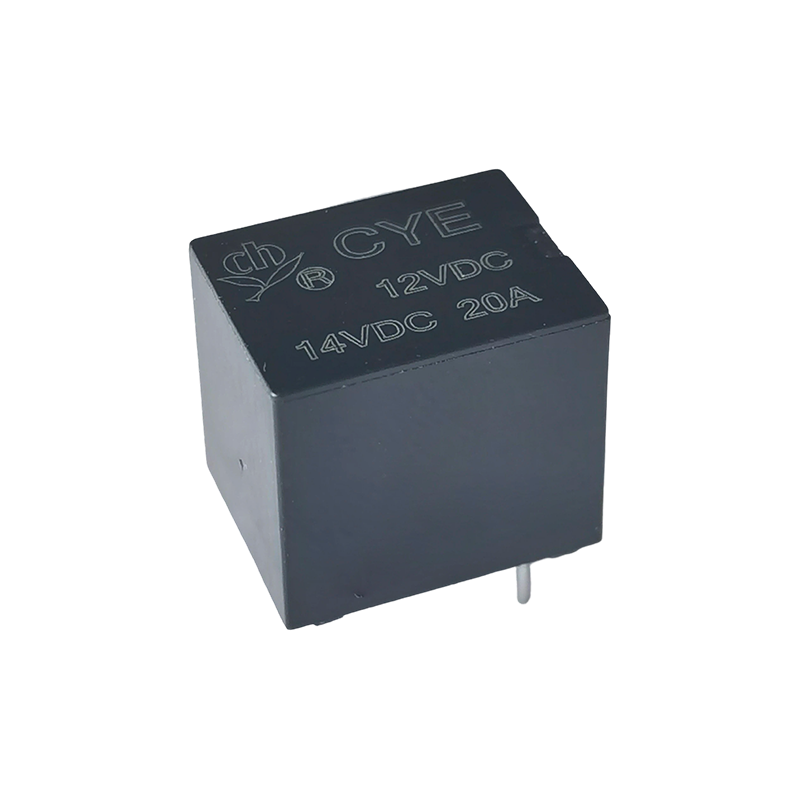

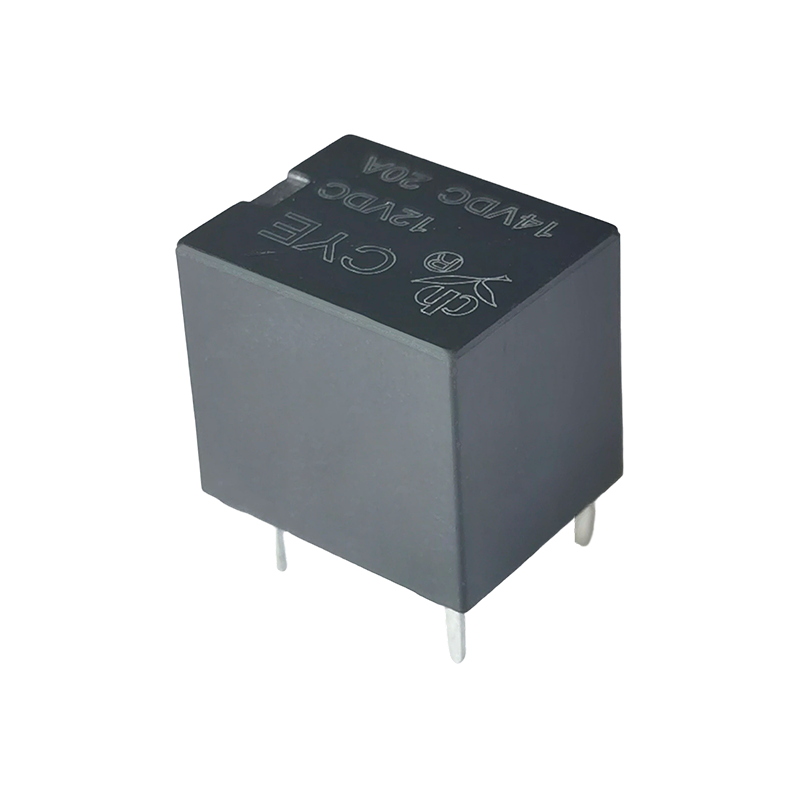

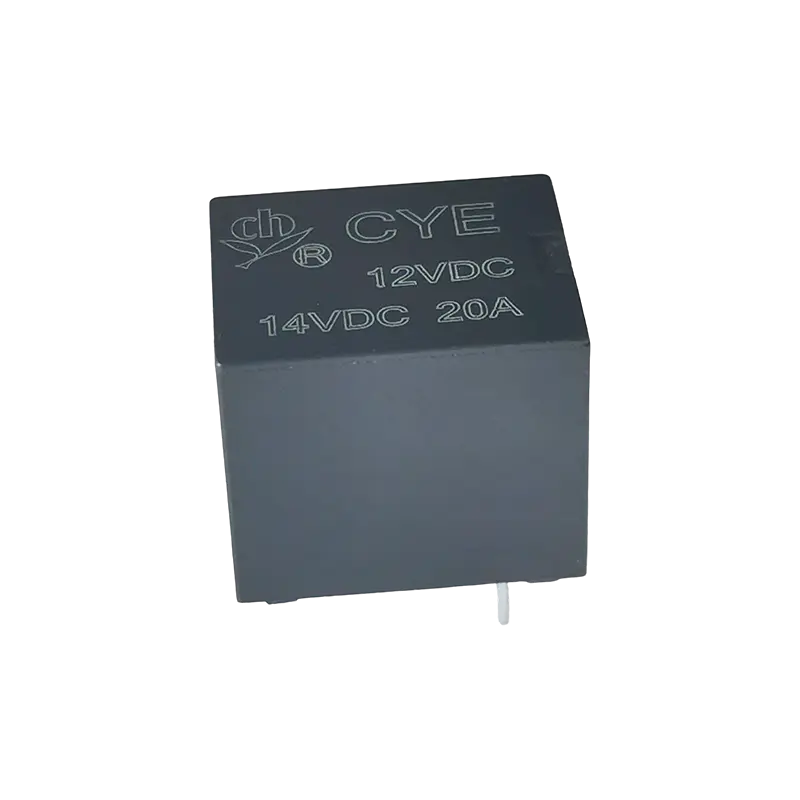

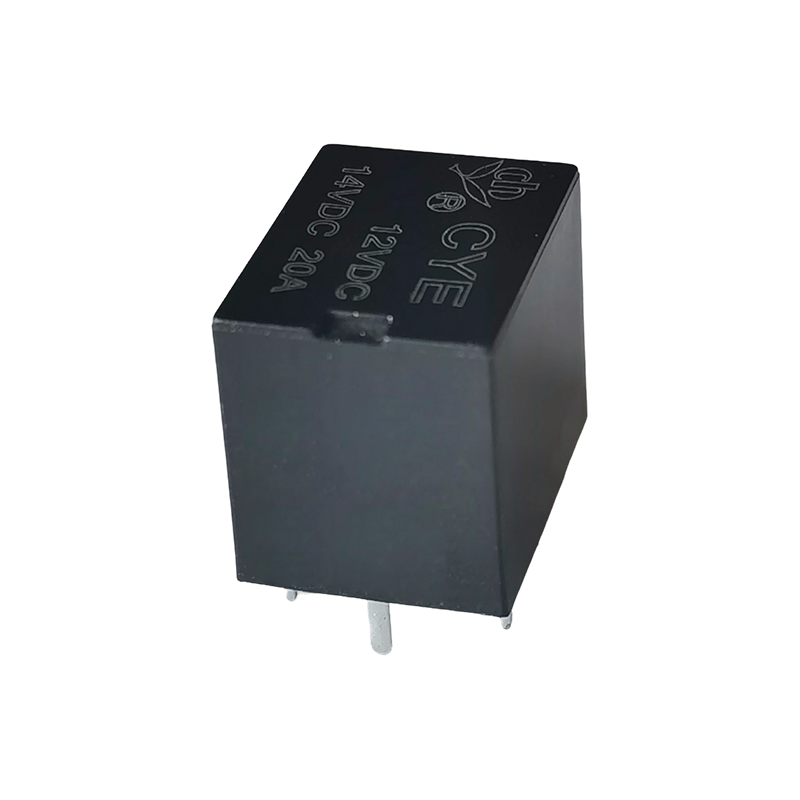

CYE (T78) リレーは、幅広い用途に使用できる超小型高出力電磁リレーです。
その主な用途は次のとおりです。
自動車分野: 車のドアロックモーター制御、車盗難防止警報システム、車載電子機器の信号スイッチングと負荷制御によく使用されます。
家電・OA機器：家電（エアコン、洗濯機など）やOA機器の電源管理や信号伝送に適しています。
セキュリティおよび警報システム: 自動盗難防止警報の中核コンポーネントとして、回路切り替えを制御します。
産業用制御およびオートメーション: 産業用オートメーション システム、計測器、および通信デバイスで、低電圧信号で高電力負荷を制御するために使用されます。
家庭用電化製品と新興テクノロジー: スマート ホーム、IoT デバイス、新エネルギー機器、医療用電子機器の拡張アプリケーション。
連絡先データ
| タイプ | CYE |
| 連絡先資料 | 銀合金 |
| 接触抵抗 | 100mΩ最大(1A 6VDCにて) |
| 定格負荷（抵抗負荷） | 20A・14VDC |
| 最大。電流の切り替え | 35A |
| 最大。 スイッチング電圧 | DC30V |
| 特徴 |
| 動作時間（定格コイル電圧時） | 最大10ms (ダイオードなし) |
| リリース時間 | 5ms最大 (ダイオードなし) |
| 絶縁抵抗 | 分。 100MΩ（500VDCにて） |
| 絶縁耐力 | 開いた接点間:500VAC、50/60Hz、1分間 |
| コイルと接点間: 500VAC、50/60Hz 1分間 |
| 耐振動性 | 機能的 | 10-500Hz、NO-10G |
| 10-500Hz、NC-5G |
| 耐衝撃性 | 機能的 | NO/11ms の場合は 20g。 NC/11ms の場合は 5g。 |
| 破壊的 | 100G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000次 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～125℃(結露なきこと) |
| 重量 | 約6g |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 6 | 100 | 60 | 約0.6W | 公称値の 60% 電圧 | 公称値の 10% 電圧 | 公称電圧の 130% |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | 約0.8W | 公称値の 57.5% 電圧 |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
上記のデータは初期値です。 コイルの過熱を避けるため、コイルに最大許容電圧を10分以上印加しないでください。

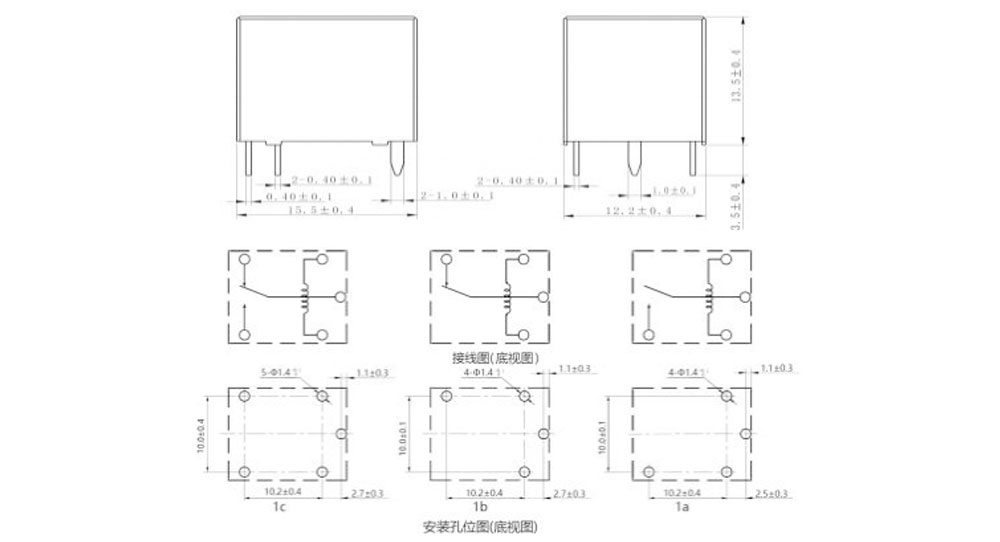

外形寸法、配線図、PCB レイアウト (単位: mm)

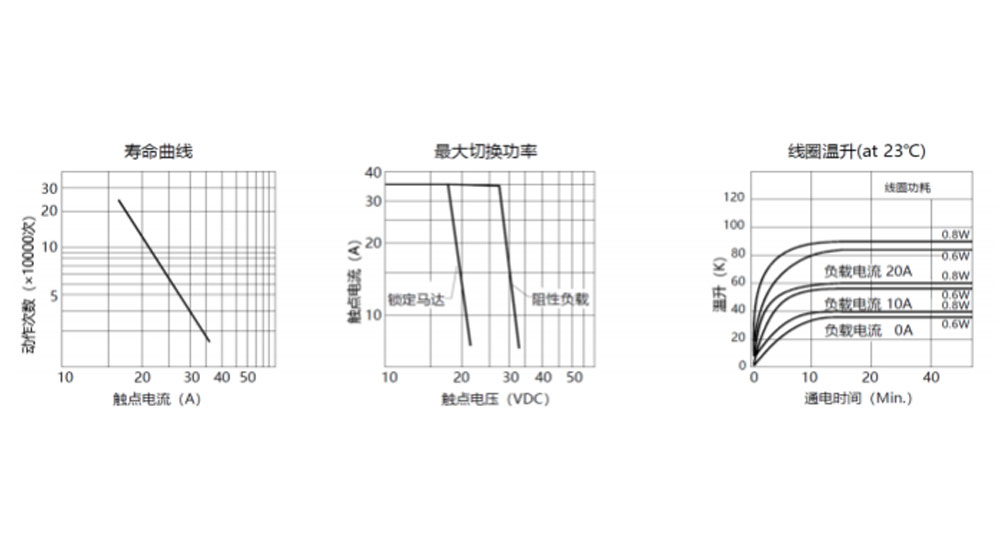

特性曲線
注文情報
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：タイプ：CYE
2: 極数: 1-1 極
3: 連絡先の配置: A-Form A ; B-フォームB ; C-フォームC
4: 公称電圧: 6、9、12、24VDC
5: エンクロージャの色: B-ブラック
6: コイル電力: D-0.8W L-0.6W
7: 保護構造: S-Flux 耐性、
SH- 密閉型で洗える
8: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品です。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
