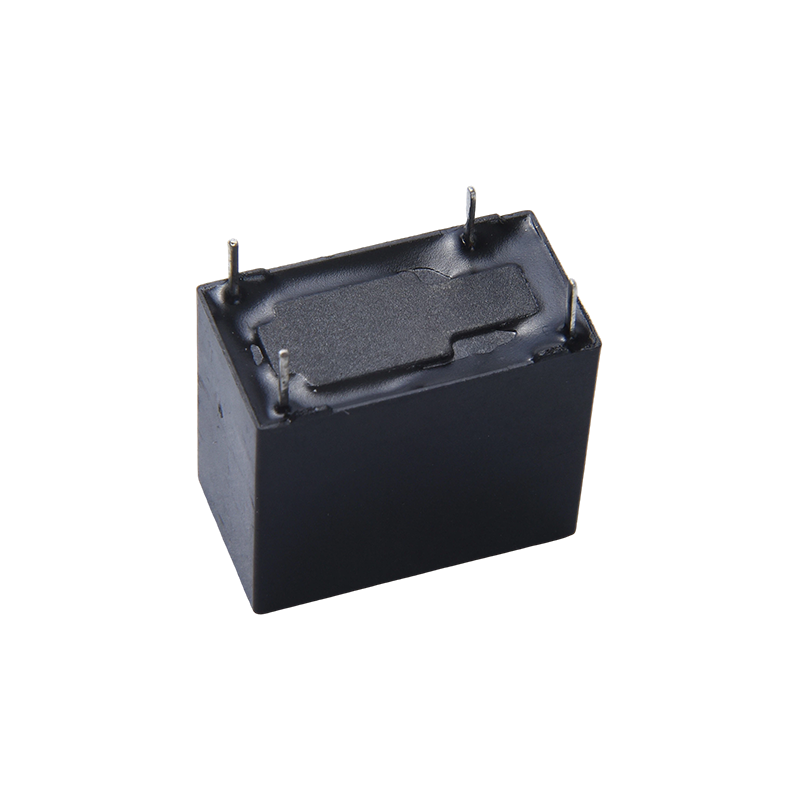

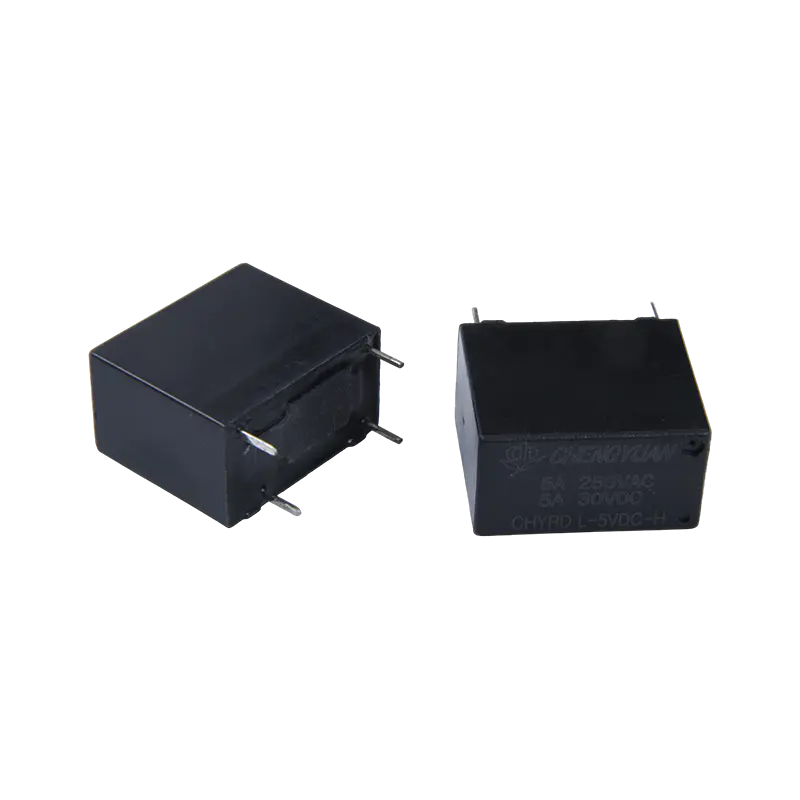

製品の利点:
複数の負荷仕様: さまざまな接触電流オプション (5A/10A/16A/20A) を提供し、特定のアプリケーション シナリオに基づいて最適な負荷容量を柔軟に選択できます。
高密度実装互換性: 高密度実装環境向けに特に最適化されたコンパクトな構造設計により、回路基板スペースの利用率が向上します。
高い汎用性：汎用リレーとして、さまざまな産業用制御回路や家電回路に広く適用できます。
安定した接点スイッチング:回路のオン/オフを確実に切り替え、機器の動作の安定性を確保します。
主な用途には、自動調整、安全保護、回路切り替えなどがあります。
家電分野では、32Fリレーはエアコン、炊飯器、冷蔵庫、滅菌器などの電力制御や過負荷保護に広く使用されています。
また、オフィス機器やオーディオビジュアル機器の信号スイッチングや電圧調整制御にもよく使用されます。
産業用制御、セキュリティ システム、および自動車エレクトロニクス (自動車の空調や電源管理など) も、サージ電圧耐性と長期信頼性の要件を満たす重要なアプリケーション分野です。
連絡先データ
| タイプ | チルド |
| 連絡先資料 | 銀合金：AgSnO2In2O3、AgSnO2、AgNi |
| 接触抵抗 | 100mΩ最大(1A 6VDCにて) |
| 定格負荷（抵抗負荷） | 5A/10A 250VAC、10A 125VAC/30VDC、16A 250VAC |
| 最大。電流の切り替え | 20A |
| 最大。 スイッチング電圧 | AC250V/DC30V |
| 最大。スイッチング電源 | 2500VA/300W |
| 分。スイッチング負荷 | 6V 1A |
| 特徴 |
| 動作時間（定格コイル電圧時） | 最大10ms (ダイオードなし) |
| リリース時間 | 5ms最大(ダイオードなし) |
| 絶縁抵抗 | 分。 1000MΩ（500VDCにて） |
| 絶縁耐力 | 開いた接点間:1000VAC、50/60Hz、1分間 |
| コイルと接点間: 4000VAC、50/60Hz、1分間 |
| 耐振動性 | 破壊的 | 10-55Hz、複振幅1.5mmの場合 |
| 機能的 | 10-55Hz、複振幅1.5mmの場合 |
| 耐衝撃性 | 機能的 | 10G 分 |
| 破壊的 | 100G 分 |
| 持久力 | 機械的耐久性（10800ops./h） | 10000000 ops.(室温で) |
| 電気的耐久性（360ops./h） | 100000 ops.(室温で) |
| 周囲温度 | -40℃～85℃(結露なきこと) |
| 重量 | 約4.6g |
| 公称 電圧 (VDC) | 公称 動作中 現在の ±10%(mA) | コイル抵抗 ±10%(Ω) | 公称 operating 力 | 動作電圧 (最大) | 解除電圧 (分) | 最大。許容電圧 |
| 3 | 150 | 20 | 約0.45W | 公称値の 75% 電圧 | 公称値の 5% 電圧 | 公称電圧の 130% |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | 約0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
上記のデータは初期値です。 コイルの過熱を避けるため、コイルに最大許容電圧を10分以上印加しないでください。

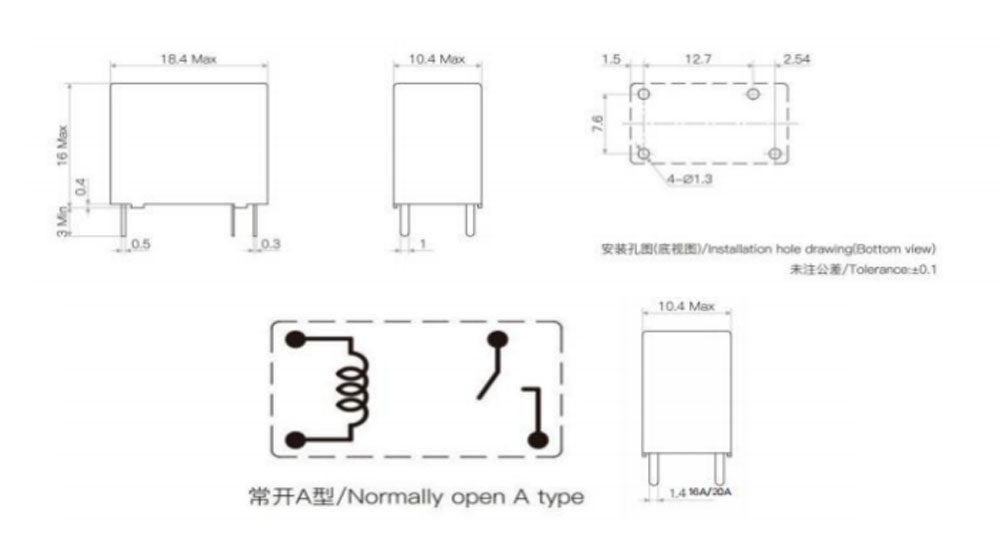

外形寸法、配線図、PCB レイアウト (単位: mm)

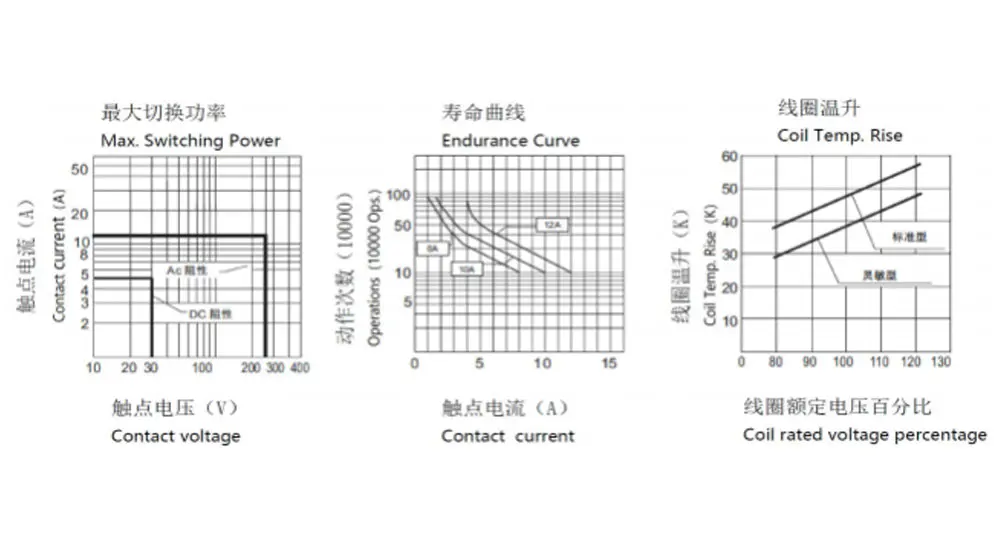

特性曲線
注文情報
チルド - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1：タイプ：チルド
2: 極数: 1-1極
3: 連絡先の手配: A-From A
4: 公称電圧: 3、5、6、9、12、18、24VDC
5: エンクロージャの色: B-ブラック
6: コイル電力: D-0.45W L-0.2W
7: 保護構造: S-Flux 耐性、
SH- 密閉型 洗濯可能
8: 特殊パラメータ: 無標準タイプ
文字または数字 - 特別な要件
耐磁束リレーは、H2S、SO2、NO2、粉塵などの汚染物質が存在する環境では使用できません。
耐フラックスリレーを PCB に組み立てた後は、水洗浄や表面処理は推奨されません。
免責事項: 仕様は参照のみを目的としています。仕様は予告なく変更される場合があります。
考えられるすべてのアプリケーションのすべてのパフォーマンスとすべてのパラメータを評価することはできませんでした。したがって、ユーザーは適切な選択を行う必要があります。
それぞれの用途に適した製品です。密閉型リレーの場合は、設置・清掃後、ケースの通気孔を開けてからご使用ください。ご質問がある場合は、Chengyuan の技術サービスにお問い合わせください。ただし、どの製品を使用するかを決定するのはユーザーの責任です。
